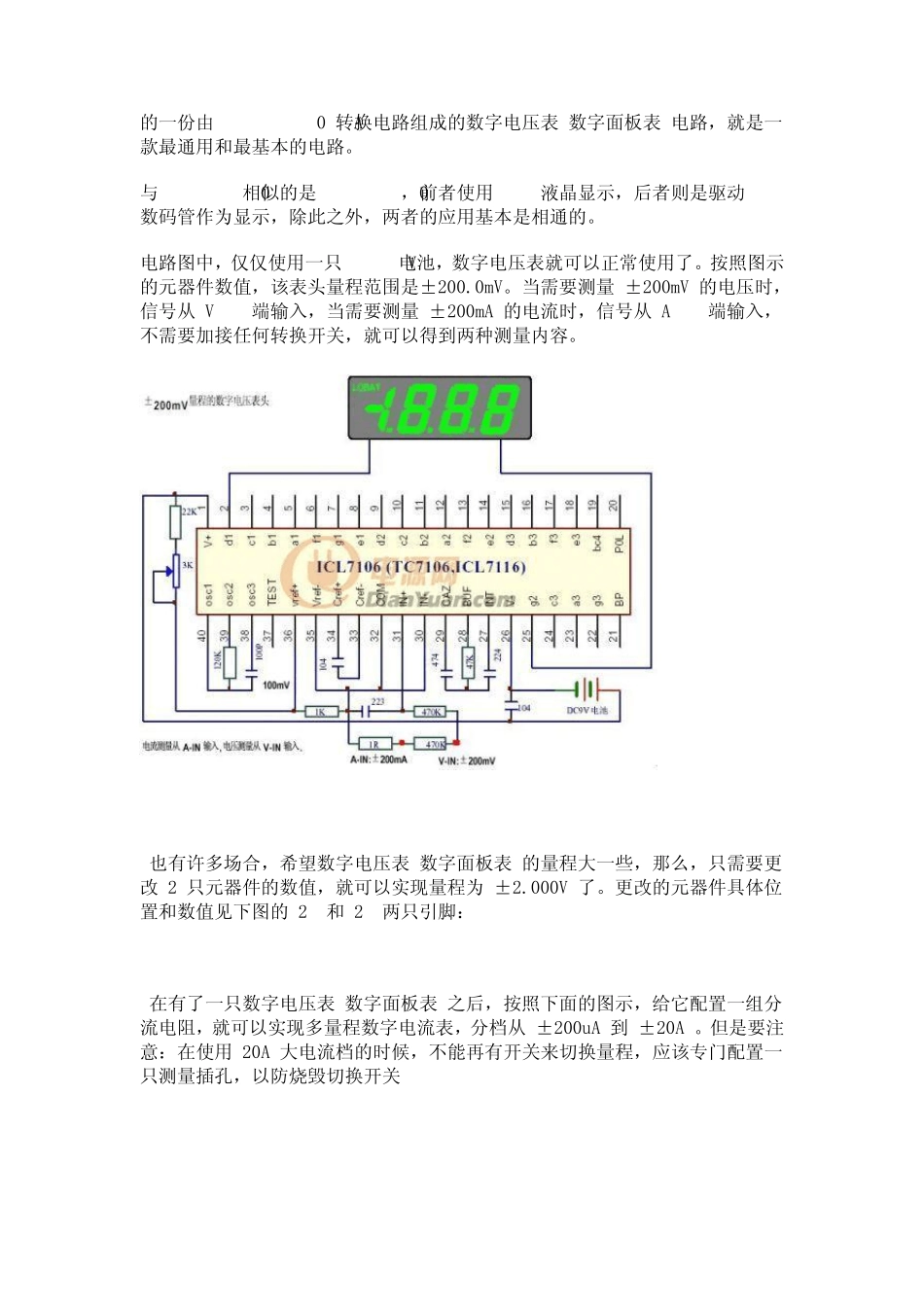

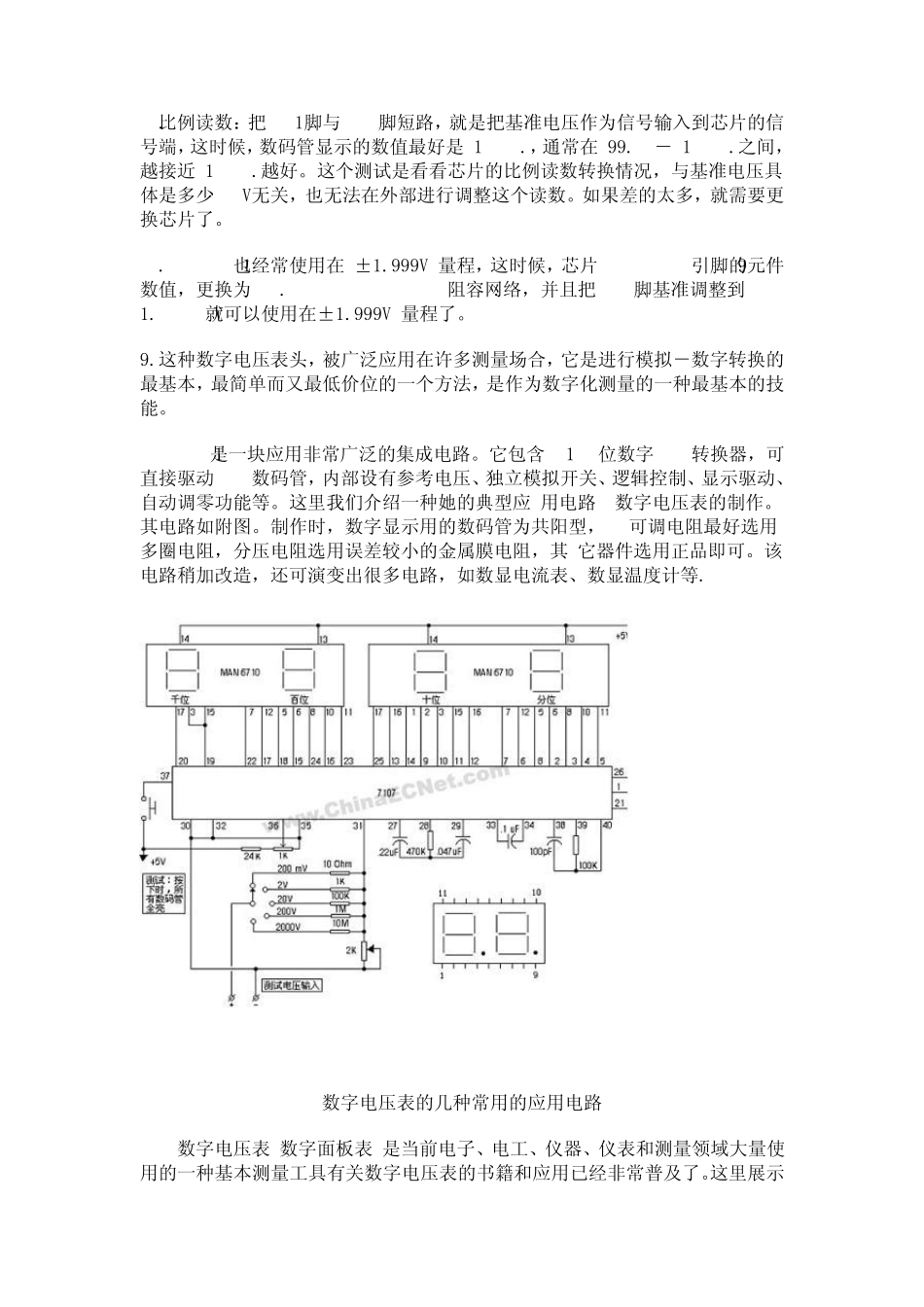

用ICL7107做电压表 ： ICL7107 安装电压表头时的一些要点：按照测量＝±199.9mV 来说明。 1.辨认引脚：芯片的第一脚，是正放芯片，面对型号字符，然后，在芯片的左下方为第一脚。 也可以把芯片的缺口朝左放置，左下角也就是第一脚了。 许多厂家会在第一脚旁边打上一个小圆点作为标记。 知道了第一脚之后，按照反时针方向去走，依次是第 2 至第 40 引脚。（1 脚与 40 脚遥遥相对）。 2.牢记关键点的电压：芯片第一脚是供电，正确电压是 DC5V 。第 36 脚是基准电压，正确数值是 100mV，第 26 引脚是负电源引脚，正确电压数值是负的，在 －3V 至 －5V 都认为正常，但是不能是正电压，也不能是零电压。芯片第 31 引脚是信号输入引脚，可以输入 ±199.9mV 的电压。在一开始，可以把它接地，造成"0"信号输入，以方便测试。 3.注意芯片 27,28,29 引脚的元件数值，它们是 0.22uF,47K,0.47uF 阻容网络，这三个元件属于芯片工作的积分网络，不能使用磁片电容。芯片的 33 和 34 脚接的 104 电容也不能使用磁片电容。 4.注意接地引脚：芯片的电源地是 21 脚，模拟地是 32 脚，信号地是 30 脚，基准地是 35 脚，通常使用情况下，这 4 个引脚都接地，在一些有特殊要求的应用中（例如测量电阻或者比例测量）， 30 脚或 35 脚就可能不接地而是按照需要接到其他 电压上。 5.负电压产 生 电路 ：负电压电源可以从 电路 外 部 直 接使用 7905 等 芯片来提 供，但是这要求供电需要正负电源，通常采 用简 单 方法 ，利 用一个 +5V 供电就可以解 决 问 题 。比较 常用的方法 是利 用 ICL7660 或者 NE555 等 电路 来得 到，这样 需要增 加 硬 件成本 。我 们常用一只 NPN 三极 管 ，两 只 电阻，一个电感 来进 行 信号放大 ，把芯片 38 脚的振 荡 信号串 接一个 20K －56K 的电阻连 接到三极 管 "B"极 ，在三极 管 "C"极 串 接一个电阻（为了保 护 ）和一个电感 （提 高 交 流 放大 倍 数），在正常工作时，三极 管 的"C"极 电压为 2.4V － 2.8V 为最 好 。这样 ，在三极 管的"C"极 有放大 的交 流 信号，把这个信号通过 2 只 4u7 电容和 2 支 1N4148 二极 管 ，构 成倍 压整 流 电路 ，可以得 到负电压供给 ICL7107 的 26 脚使用。这个电压，最 好 是在 －3.2V 到 －4.2V 之间 。 6....
