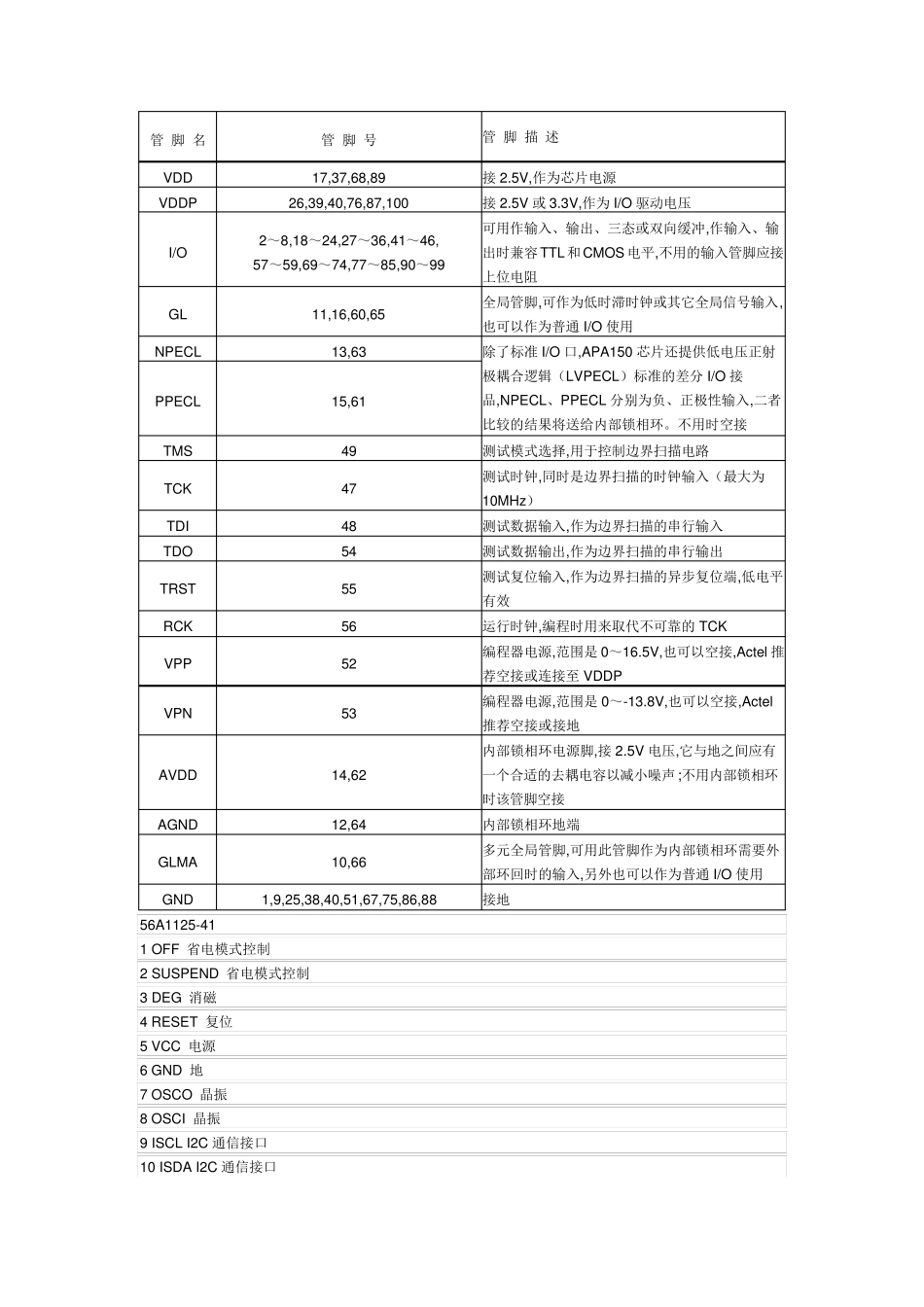

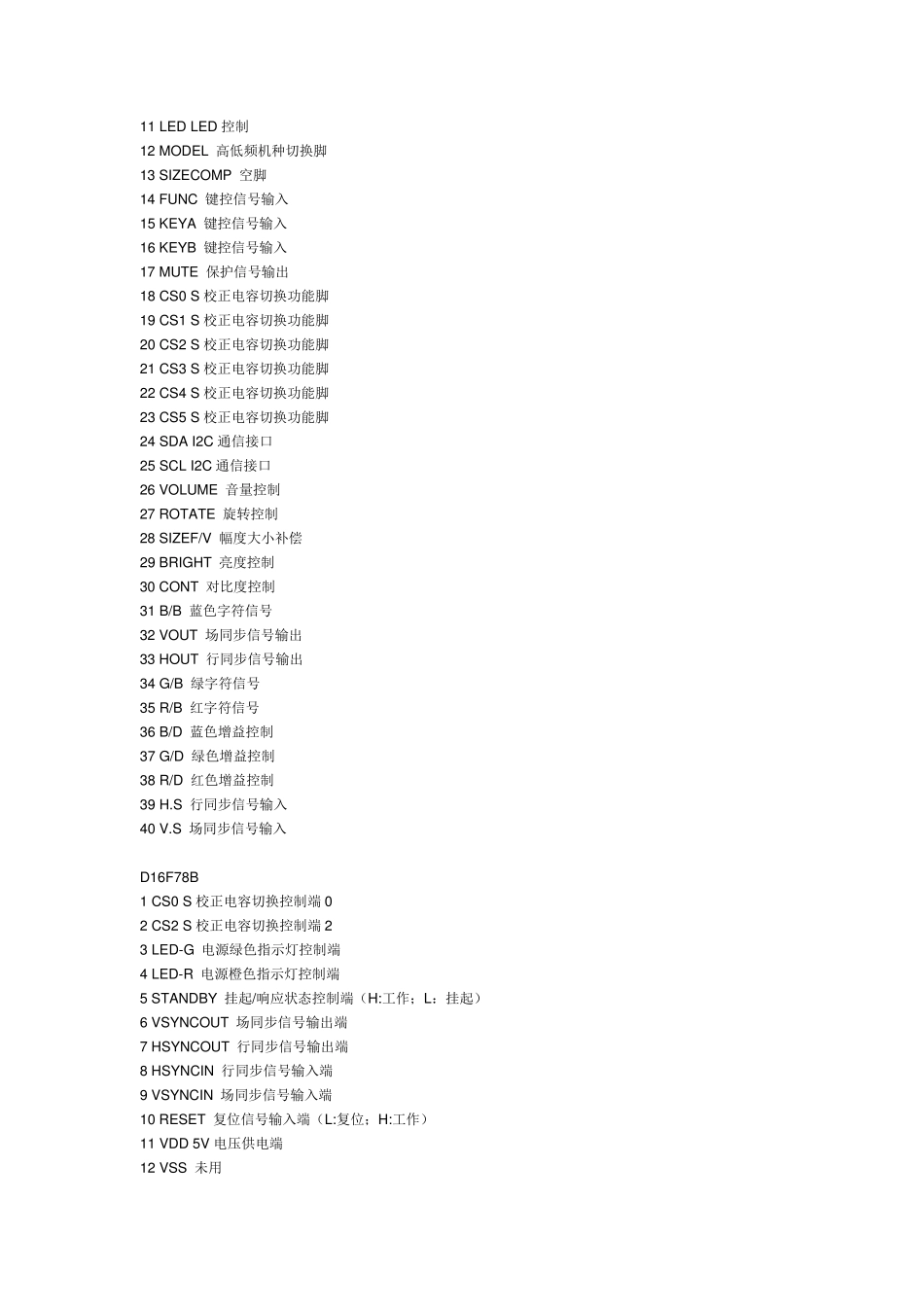

管 脚 名 管 脚 号 管 脚 描 述 VDD 17,37,68,89 接2.5V,作为芯片电源 VDDP 26,39,40,76,87,100 接2.5V 或3.3V,作为I/O 驱动电压 I/O 2～8,18～24,27～36,41～46, 57～59,69～74,77～85,90～99 可用作输入、输出、三态或双向缓冲,作输入、输出时兼容 TTL 和CMOS 电平,不用的输入管脚应接上位电阻 GL 11,16,60,65 全局管脚,可作为低时滞时钟或其它全局信号输入,也可以作为普通 I/O 使用 NPECL 13,63 除了标准 I/O 口,APA150 芯片还提供低电压正射极耦合逻辑（LVPECL）标准的差分 I/O 接品,NPECL、PPECL 分别为负、正极性输入,二者比较的结果将送给内部锁相环。不用时空接 PPECL 15,61 TMS 49 测试模式选择,用于控制边界扫描电路 TCK 47 测试时钟,同时是边界扫描的时钟输入（最大为10MHz ） TDI 48 测试数据输入,作为边界扫描的串行输入 TDO 54 测试数据输出,作为边界扫描的串行输出 TRST 55 测试复位输入,作为边界扫描的异步复位端,低电平有效 RCK 56 运行时钟,编程时用来取代不可靠的 TCK VPP 52 编程器电源,范围是 0～16.5V,也可以空接,Actel 推荐空接或连接至 VDDP VPN 53 编程器电源,范围是 0～-13.8V,也可以空接,Actel推荐空接或接地 AVDD 14,62 内部锁相环电源脚,接2.5V 电压,它与地之间应有一个合适的去耦电容以减小噪声 ;不用内部锁相环时该管脚空接 AGND 12,64 内部锁相环地端 GLMA 10,66 多元全局管脚,可用此管脚作为内部锁相环需要外部环回时的输入,另外也可以作为普通 I/O 使用 GND 1,9,25,38,40,51,67,75,86,88 接地 56A1125-41 1 OFF 省电模式控制 2 SUSPEND 省电模式控制 3 DEG 消磁 4 RESET 复位 5 VCC 电源 6 GND 地 7 OSCO 晶振 8 OSCI 晶振 9 ISCL I2C 通信接口 10 ISDA I2C 通信接口 11 LED LED 控制 12 MODEL 高低频机种切换脚 13 SIZECOMP 空脚 14 FUNC 键控信号输入 15 KEYA 键控信号输入 16 KEYB 键控信号输入 17 MUTE 保护信号输出 18 CS0 S 校正电容切换功能脚 19 CS1 S 校正电容切换功能脚 20 CS2 S 校正电容切换功能脚 21 CS3 S 校正电容切换功能脚 22 CS4 S 校正电容切换功能脚 23 CS5 S 校正电容切换功能脚 24 SDA I2C 通信接口 25 SCL I2C 通信接口 26 VOLUME 音量控制 27 ROTATE 旋转控制 28 SIZEF/V 幅度大小补偿 29...
