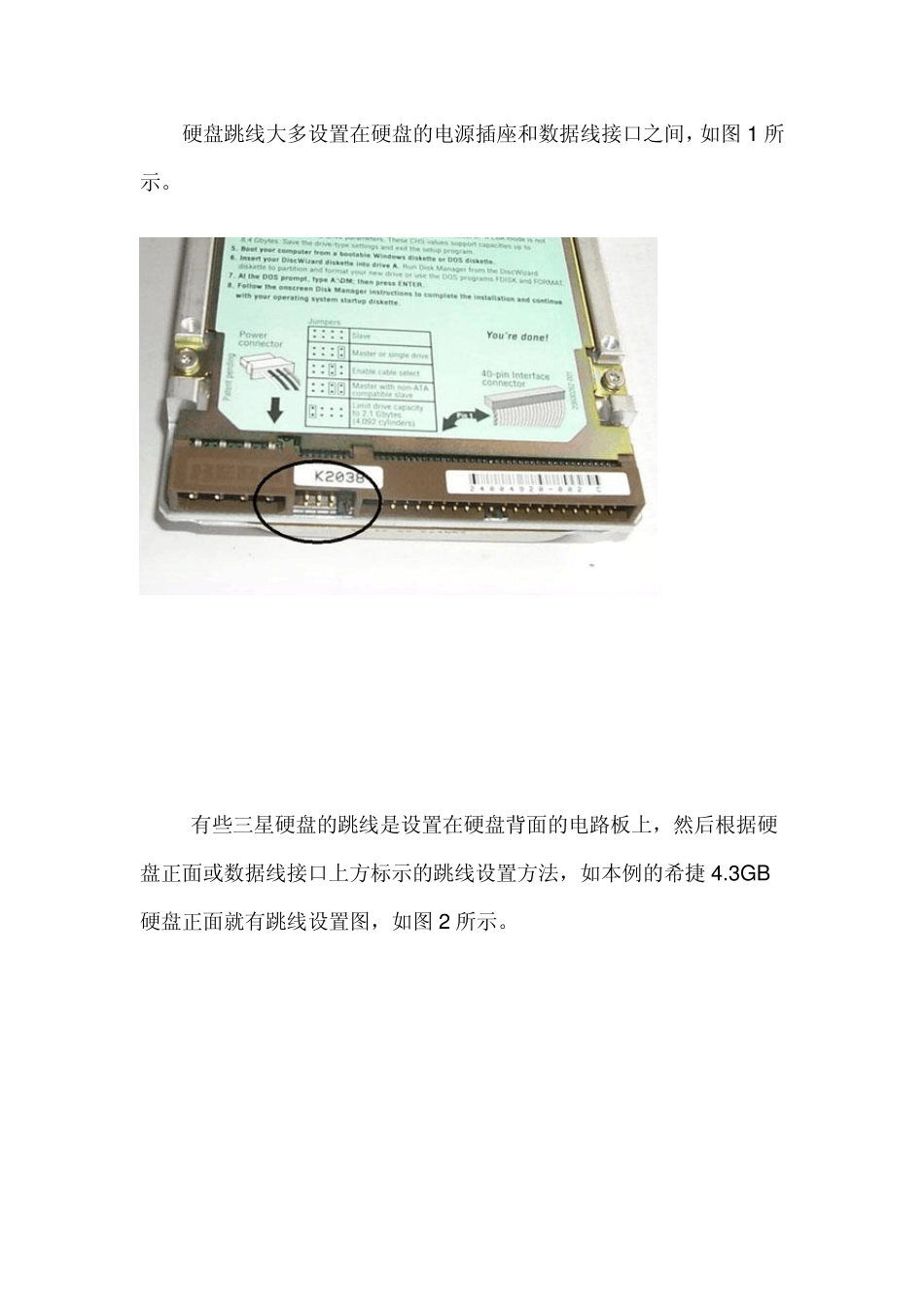

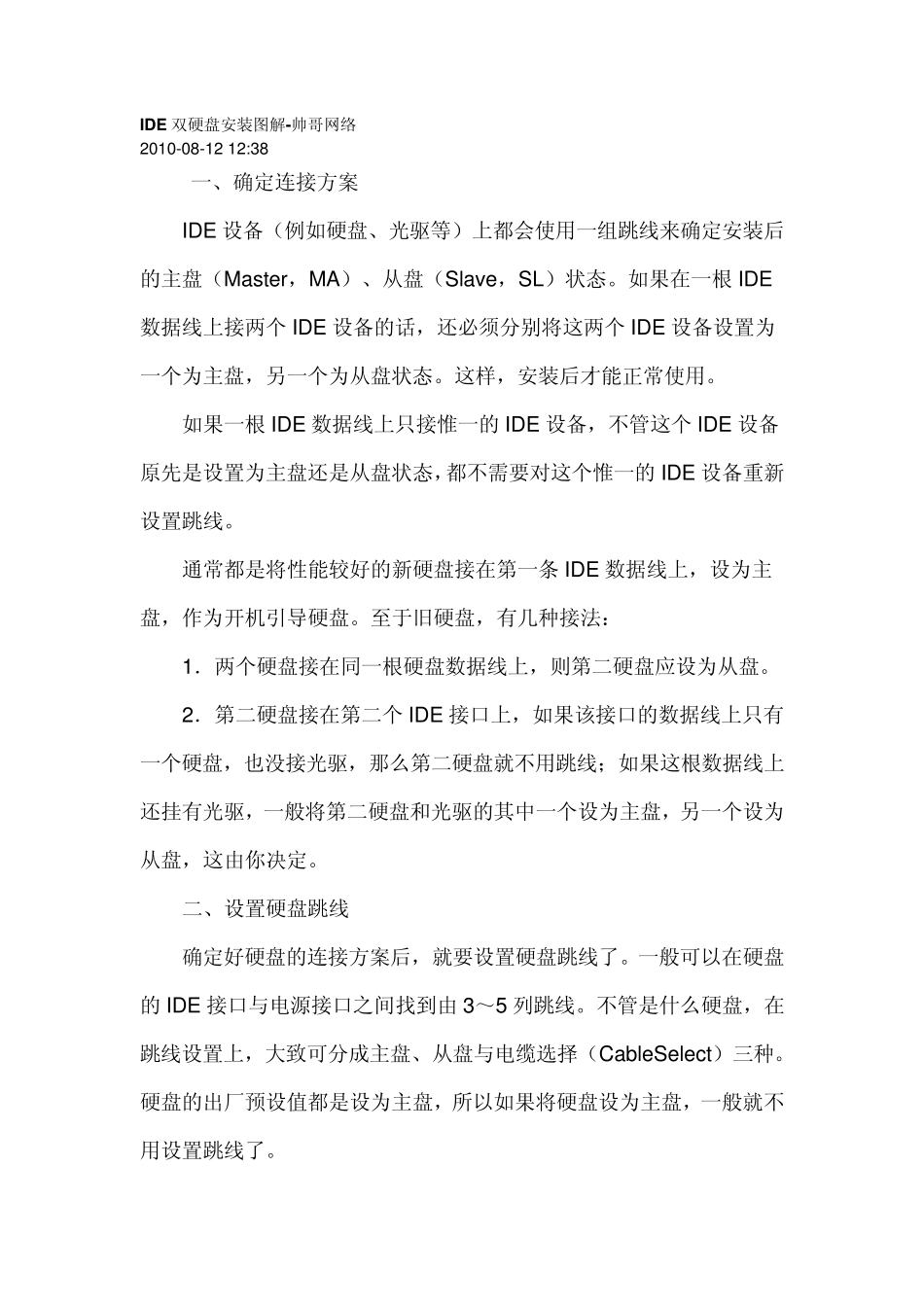

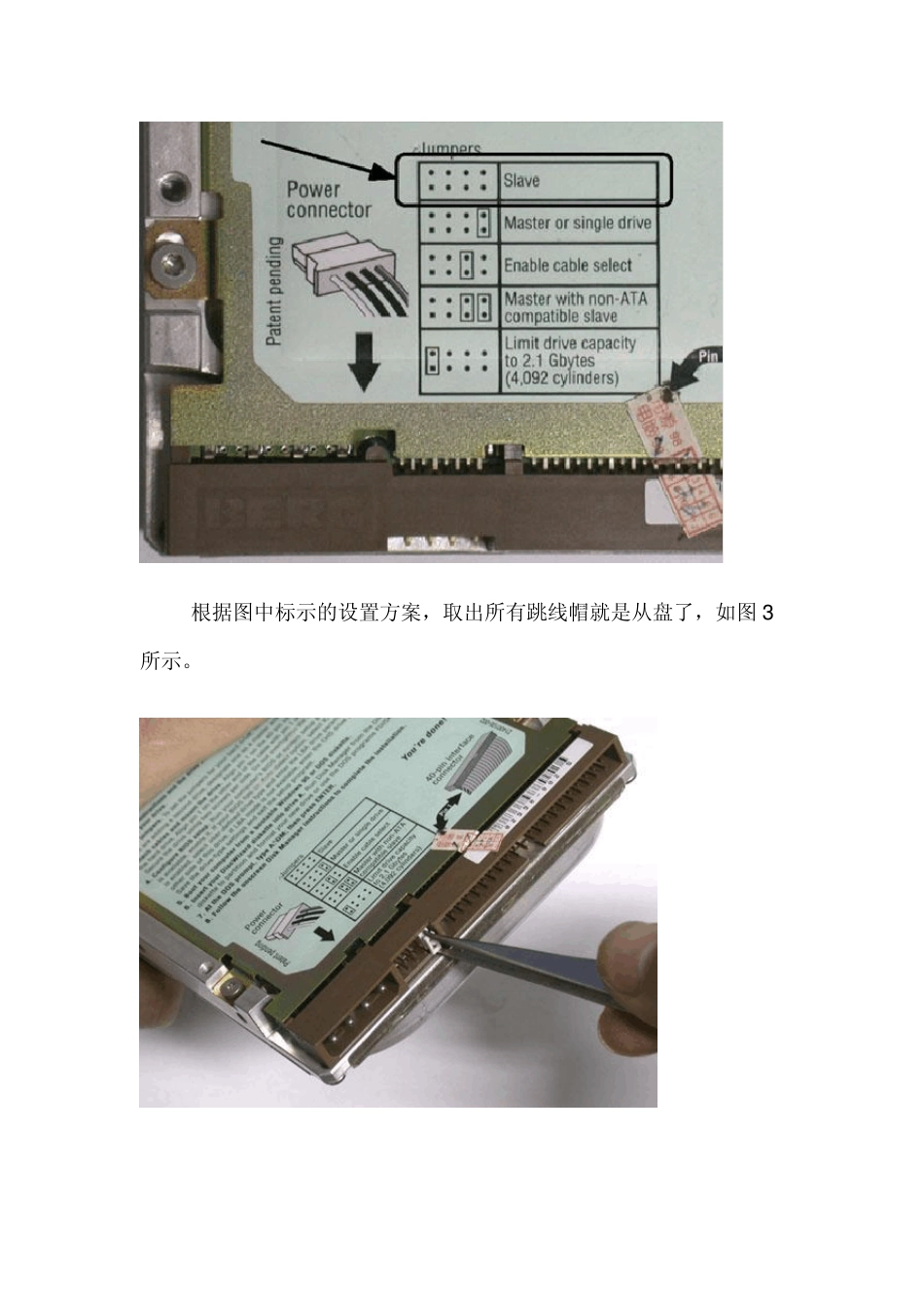

IDE 双硬盘安装图解-帅哥网络 2010-08-12 12:38 一、确定连接方案 IDE 设备（例如硬盘、光驱等）上都会使用一组跳线来确定安装后的主盘（Master，MA）、从盘（Slav e，SL）状态。如果在一根 IDE数据线上接两个 IDE 设备的话，还必须分别将这两个 IDE 设备设置为一个为主盘，另一个为从盘状态。这样，安装后才能正常使用。 如果一根 IDE 数据线上只接惟一的 IDE 设备，不管这个 IDE 设备原先是设置为主盘还是从盘状态，都不需要对这个惟一的 IDE 设备重新设置跳线。 通常都是将性能较好的新硬盘接在第一条 IDE 数据线上，设为主盘，作为开机引导硬盘。至于旧硬盘，有几种接法： 1．两个硬盘接在同一根硬盘数据线上，则第二硬盘应设为从盘。 2．第二硬盘接在第二个 IDE 接口上，如果该接口的数据线上只有一个硬盘，也没接光驱，那么第二硬盘就不用跳线；如果这根数据线上还挂有光驱，一般将第二硬盘和光驱的其中一个设为主盘，另一个设为从盘，这由你决定。 二、设置硬盘跳线 确定好硬盘的连接方案后，就要设置硬盘跳线了。一般可以在硬盘的 IDE 接口与电源接口之间找到由 3～5 列跳线。不管是什么硬盘，在跳线设置上，大致可分成主盘、从盘与电缆选择（CableSelect）三种。硬盘的出厂预设值都是设为主盘，所以如果将硬盘设为主盘，一般就不用设置跳线了。 硬盘跳线大多设置在硬盘的电源插座和数据线接口之间，如图1 所示。 有些三星硬盘的跳线是设置在硬盘背面的电路板上，然后根据硬盘正面或数据线接口上方标示的跳线设置方法，如本例的希捷 4.3GB硬盘正面就有跳线设置图，如图2 所示。 根据图中标示的设置方案，取出所有跳线帽就是从盘了，如图3所示。 三、安装硬盘与数据线 打开机箱，将硬盘装入机箱的 3.5 英寸的安装架，并用螺钉固定，将第一根 IDE 数据线未端插入老硬盘的 IDE 接口，IDE 数据线中端插入新硬盘的 IDE 接口，如图 4 所示。而且，IDE 数据线的 Pin 1（也就是红边）必须与硬盘和 IDE 接口的 Pin 1 相连接。最后再将梯形的四针电源插头接到硬盘的电源插座上。 将 IDE 数据线接到主板的 IDE 插槽中，同样也要将 IDE 数据线的红边对准 IDE 插槽的 Pin 1，如图 5 所示。一般来说，主板上会有两个IDE 插槽，将 80 针或 40 针的 IDE 数据线的另一端插入这个主板上第一个 IDE 插槽中。 如果主板和硬盘都支持ATA66/100/133，那么务必要使用80 针的...
