IG541气体灭火系统试压方案g

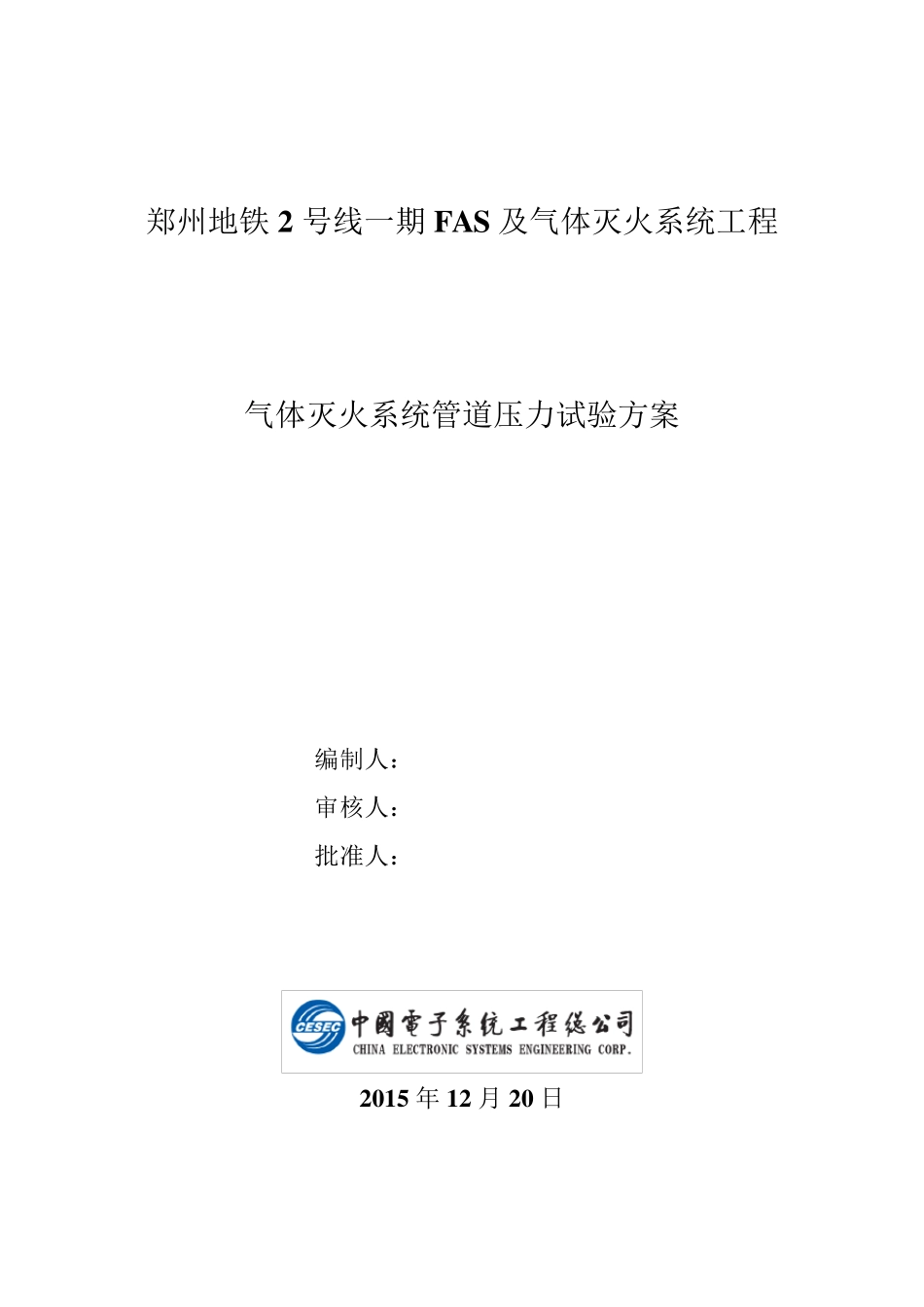

IG541气体灭火系统试压方案g_第1页
1/6

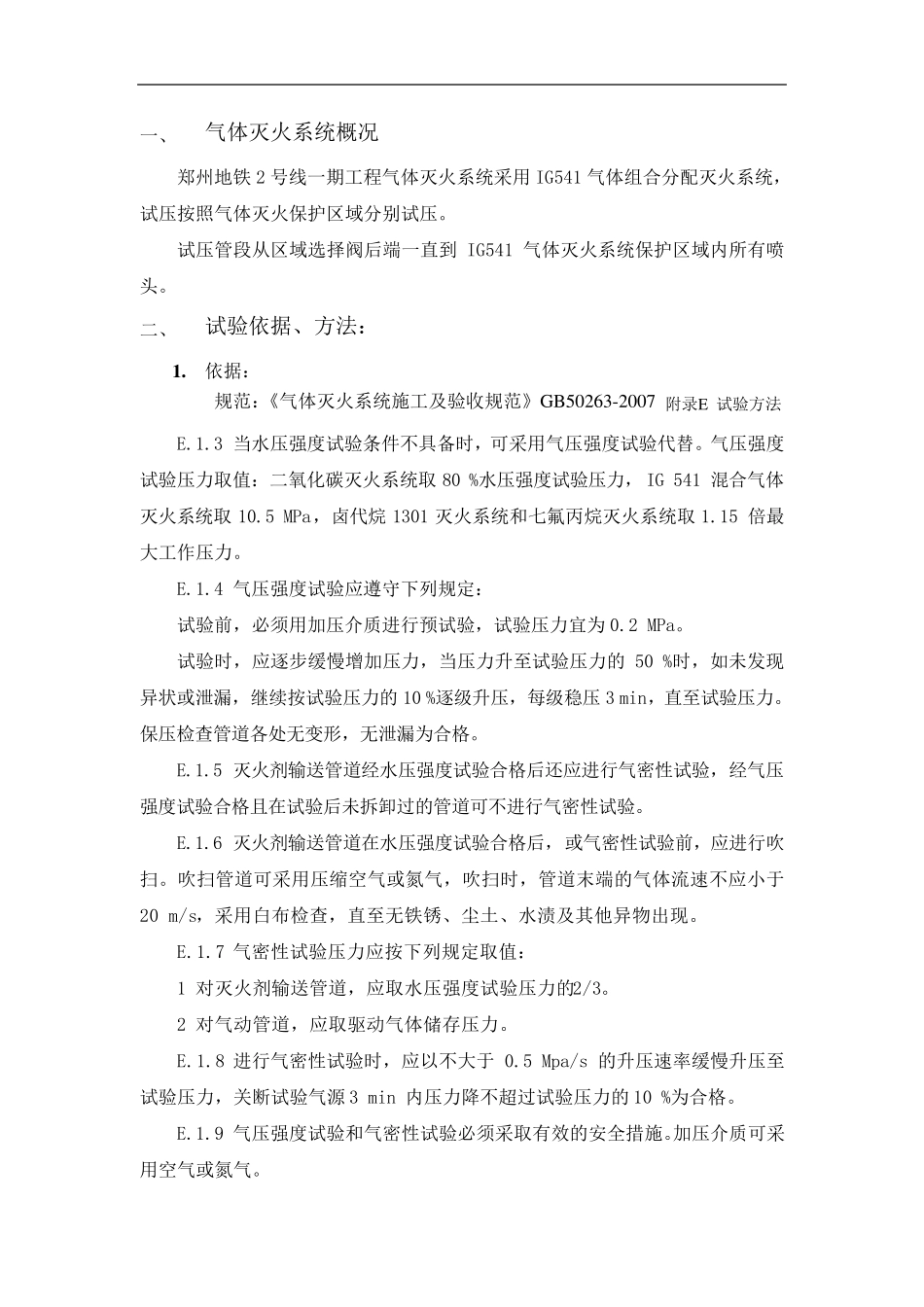

IG541气体灭火系统试压方案g_第2页
2/6

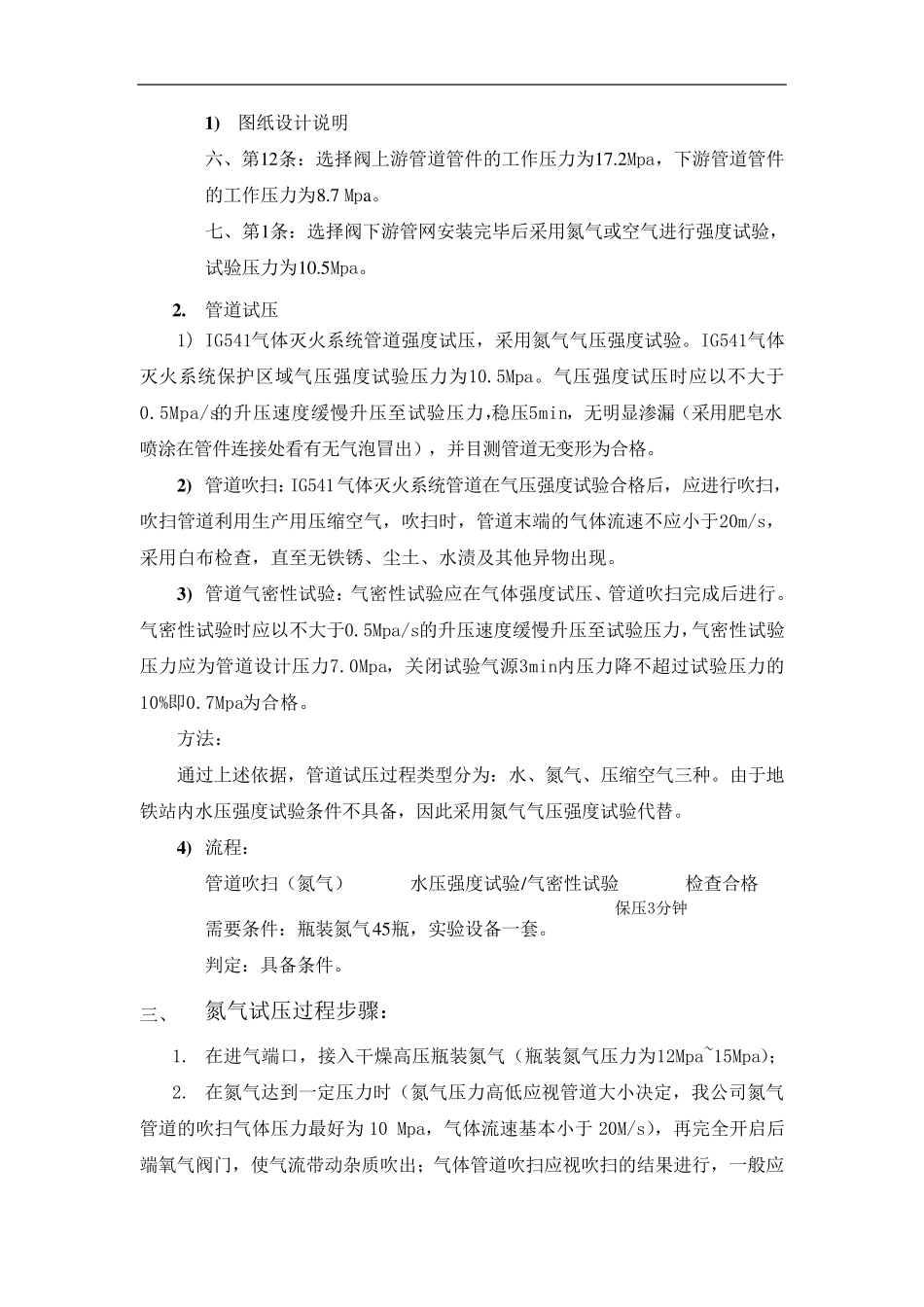

IG541气体灭火系统试压方案g_第3页
3/6
郑州地铁2 号线一期 FAS 及气体灭火系统工程 气体灭火系统管道压力试验方案 编制人: 审核人: 批准人: 2015 年 12 月 20 日 一、 气体灭火系统概况 郑州地铁 2 号线一期工程气体灭火系统采用 IG541 气体组合分配灭火系统,试压按照气体灭火保护区域分别试压。 试压管段从区域选择阀后端一直到 IG541 气体灭火系统保护区域内所有喷头。 二、 试验依据、方法: 1 . 依据: 规范:《气体灭火系统施工及验收规范》GB50263-2007 附录E 试验方法 E.1.3 当水压强度试验条件不具备时,可采用气压强度试验代替。气压强度试验压力取值:二氧化碳灭火系统取 80 %水压强度试验压力, IG 541 混合气体灭火系统取 10.5 MPa,卤代烷 1301 灭火系统和七氟丙烷灭火系统取 1.15 倍最大工作压力。 E.1.4 气压强度试验应遵守下列规定: 试验前,必须用加压介质进行预试验,试验压力宜为 0.2 MPa。 试验时,应逐步缓慢增加压力,当压力升至试验压力的 50 %时,如未发现异状或泄漏,继续按试验压力的 10 %逐级升压,每级稳压 3 min,直至试验压力。保压检查管道各处无变形,无泄漏为合格。 E.1.5 灭火剂输送管道经水压强度试验合格后还应进行气密性试验,经气压强度试验合格且在试验后未拆卸过的管道可不进行气密性试验。 E.1.6 灭火剂输送管道在水压强度试验合格后,或气密性试验前,应进行吹扫。吹扫管道可采用压缩空 气或氮 气,吹扫时,管道末 端的气体流 速 不应小 于20 m/s,采用白 布 检查,直至无铁锈 、尘 土 、水渍 及其 他 异物 出 现。 E.1.7 气密性试验压力应按下列规定取值: 1 对 灭火剂输送管道,应取水压强度试验压力的2/3。 2 对 气动 管道,应取驱 动 气体储 存 压力。 E.1.8 进行气密性试验时,应以 不大于0.5 Mpa/s 的升压速 率 缓慢升压至试验压力,关 断 试验气源 3 min 内压力降 不超 过试验压力的 10 %为合格。 E.1.9 气压强度试验和气密性试验必须采取有效 的安 全 措 施。加压介质可采用空 气或氮 气。 1 ) 图纸设计说明 六、第12条:选择阀上游管道管件的工作压力为17.2Mpa,下游管道管件的工作压力为8.7 Mpa。 七、第1条:选择阀下游管网安装完毕后采用氮气或空气进行强度试验,试验压力为10.5Mpa。 2 . 管道试压 1) IG541气体灭火系统管道强度试压,采用氮气气压强度试验。IG541气体灭火系统保护区域气...
