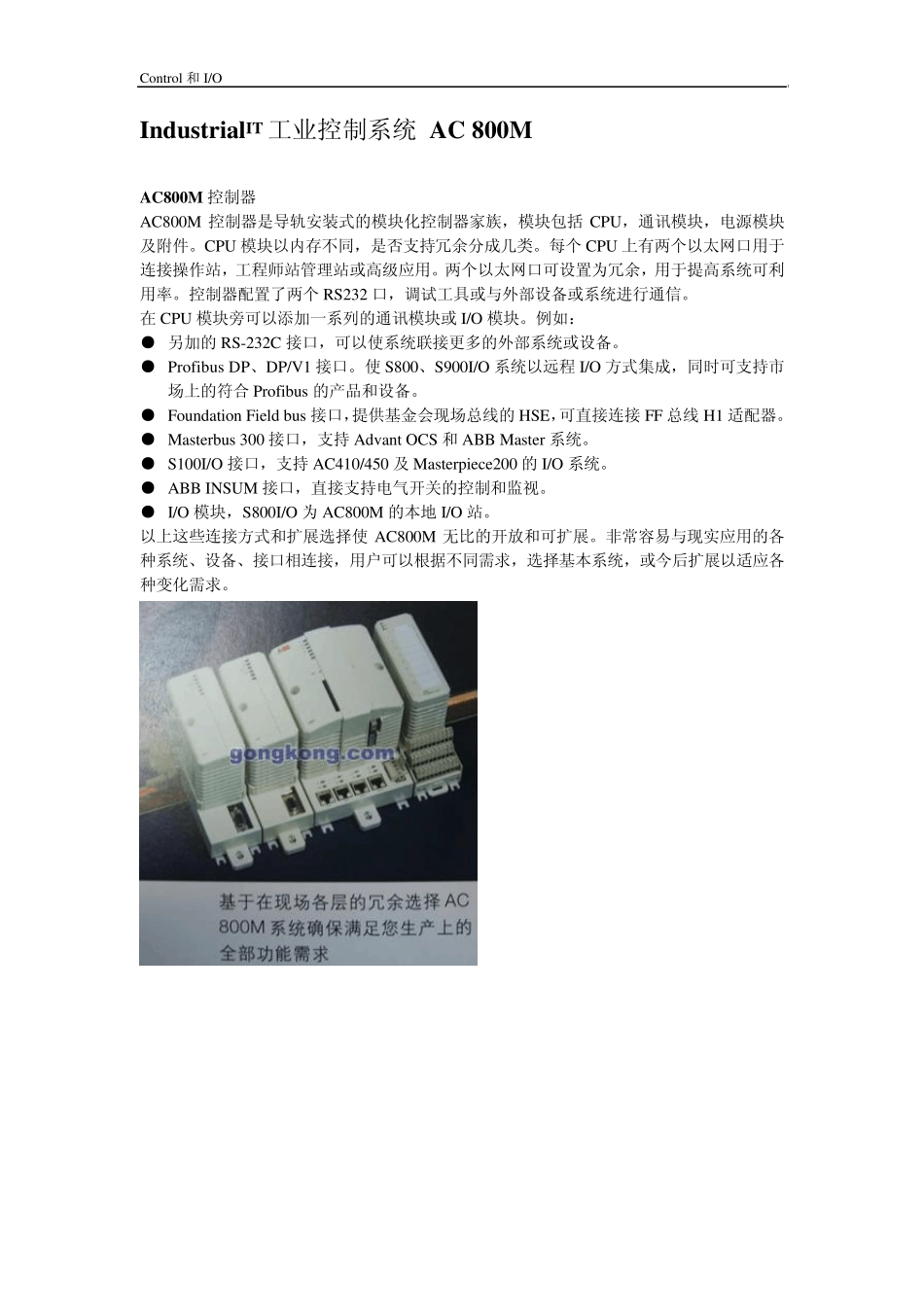

IndustrialIT工业控制系统AC800M_第1页
1/16

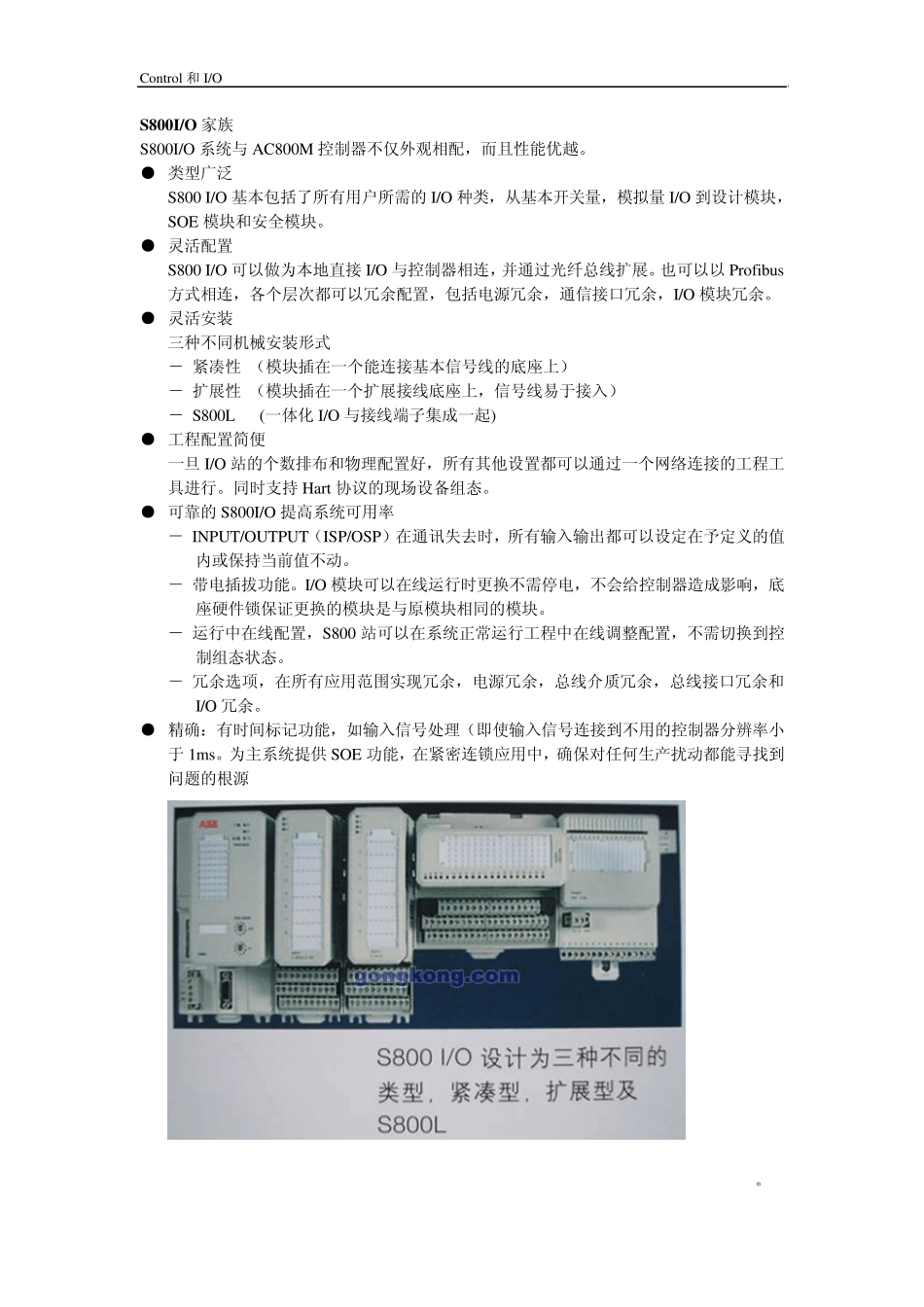

IndustrialIT工业控制系统AC800M_第2页
2/16

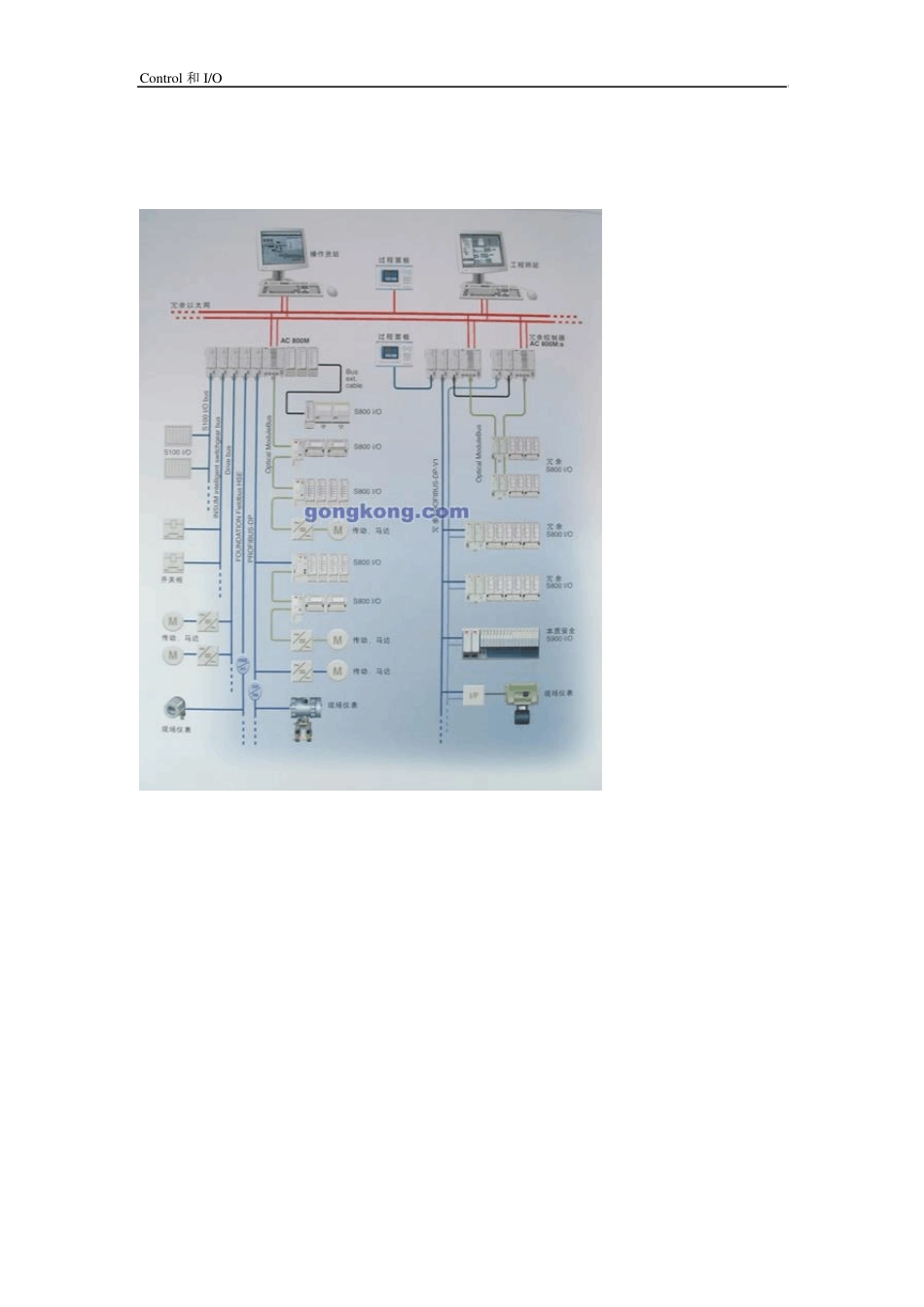

IndustrialIT工业控制系统AC800M_第3页
3/16
Control 和I/O Indu strialIT 工业控制系统 AC 800M AC800M 控制器 AC800M 控制器是导轨安装式的模块化控制器家族,模块包括CPU,通讯模块,电源模块及附件。CPU 模块以内存不同,是否支持冗余分成几类。每个CPU 上有两个以太网口用于连接操作站,工程师站管理站或高级应用。两个以太网口可设置为冗余,用于提高系统可利用率。控制器配置了两个RS232 口,调试工具或与外部设备或系统进行通信。 在CPU 模块旁可以添加一系列的通讯模块或I/O 模块。例如: ● 另加的RS-232C 接口,可以使系统联接更多的外部系统或设备。 ● Profibu s DP、DP/V1 接口。使 S800、S900I/O 系统以远程I/O 方式集成,同时可支持市场上的符合 Profibu s 的产品和设备。 ● Fou ndation Field bu s 接口,提供基金会现场总线的HSE,可直接连接FF 总线 H1 适配器。 ● Masterbu s 300 接口,支持Adv ant OCS 和ABB Master 系统。 ● S100I/O 接口,支持AC410/450 及Masterpiece200 的I/O 系统。 ● ABB INSUM 接口,直接支持电气开关的控制和监视。 ● I/O 模块,S800I/O 为AC800M 的本地 I/O 站。 以上这些连接方式和扩展选择使 AC800M 无比的开放和可扩展。非常容易与现实应用的各种系统、设备、接口相连接,用户可以根据不同需求,选择基本系统,或今后扩展以适应各种变化需求。 Control 和I/O S800I/O 家族 S800I/O 系统与AC800M 控制器不仅外观相配,而且性能优越。 ● 类型广泛 S800 I/O 基本包括了所有用户所需的 I/O 种类,从基本开关量,模拟量 I/O 到设计模块,SOE 模块和安全模块。 ● 灵活配置 S800 I/O 可以做为本地直接 I/O 与控制器相连,并通过光纤总线扩展。也可以以 Profibu s方式相连,各个层次都可以冗余配置,包括电源冗余,通信接口冗余,I/O 模块冗余。 ● 灵活安装 三种不同机械安装形式 - 紧凑性 (模块插在一个能连接基本信号线的底座上) - 扩展性 (模块插在一个扩展接线底座上,信号线易于接入) - S800L (一体化 I/O 与接线端子集成一起) ● 工程配置简便 一旦 I/O 站的个数排布和物理配置好,所有其他设置都可以通过一个网络连接的工程工具进行。同时支持 Hart 协议的现场设备组态。 ● 可靠的 S800I/O 提高系统可用率 - INPUT/OUTPUT(ISP/OSP)在通讯失去时,所有输入输出都可以设定在予定义的值内或保...
