intouch用opc与罗克韦尔模拟器连接

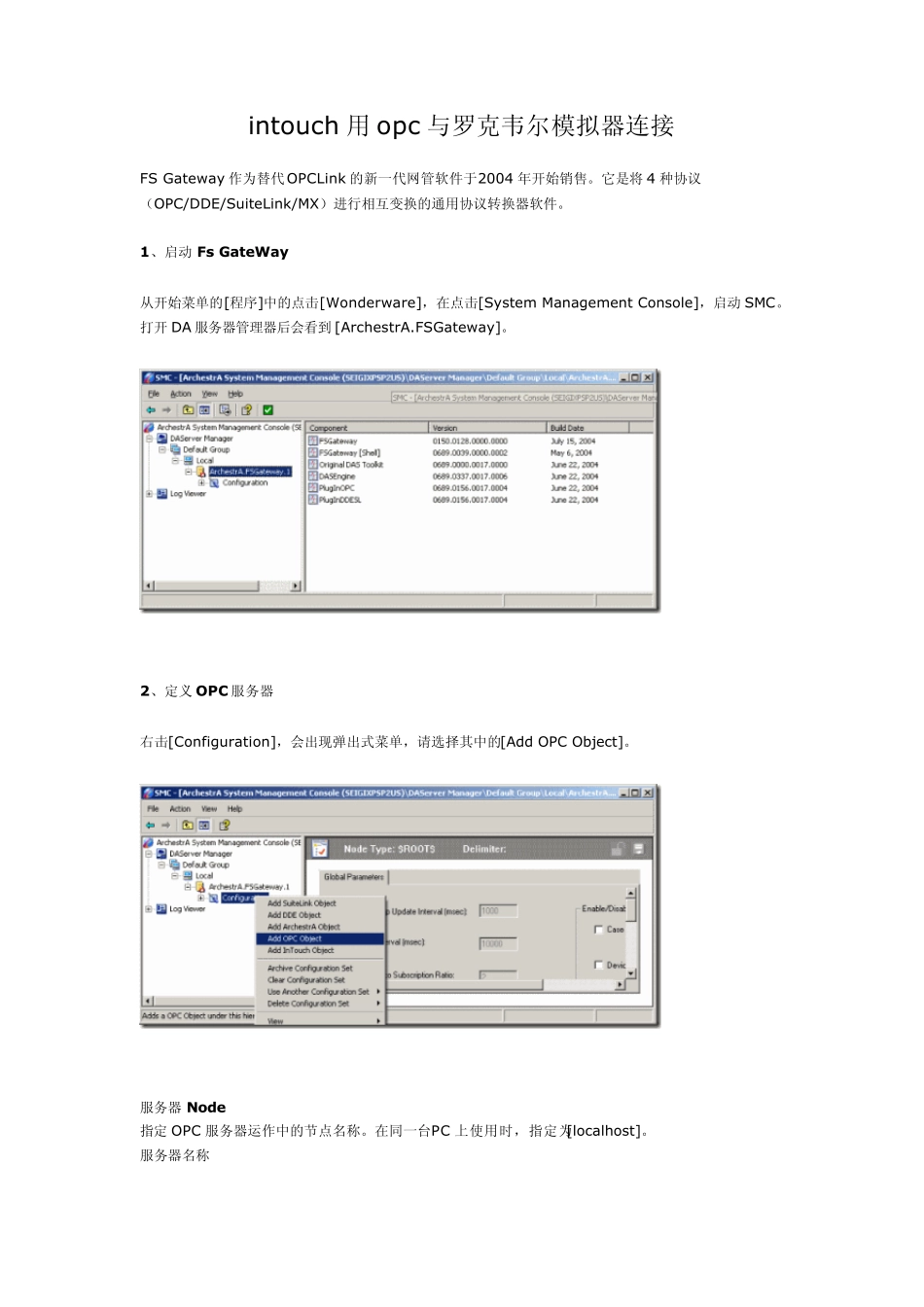

intouch用opc与罗克韦尔模拟器连接_第1页
1/7

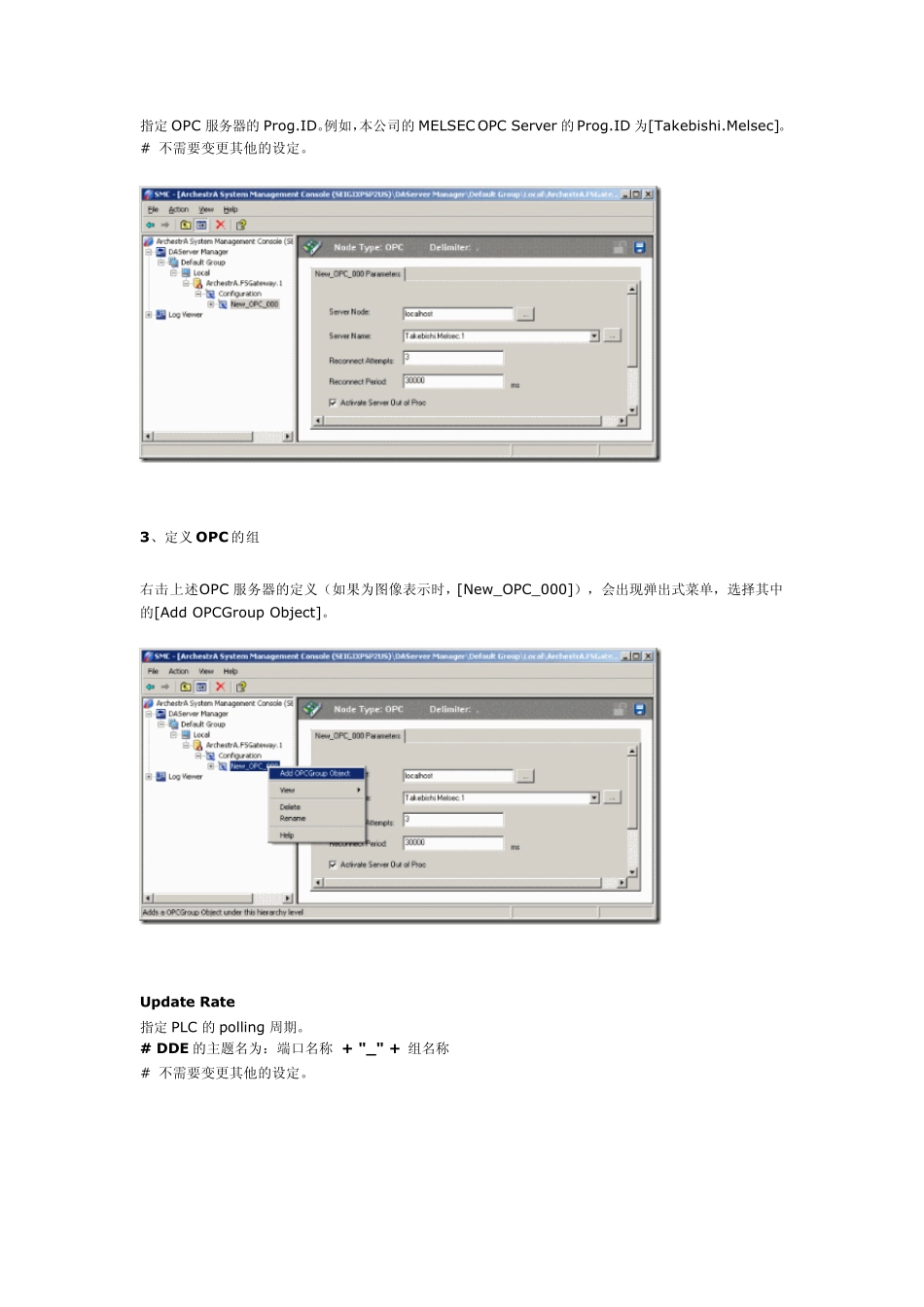

intouch用opc与罗克韦尔模拟器连接_第2页
2/7
intouch用opc与罗克韦尔模拟器连接_第3页
3/7
intouch 用opc 与罗克韦尔模拟器连接 FS Gateway作为替代OPCLink 的新一代网管软件于2004 年开始销售。它是将4 种协议(OPC/DDE/SuiteLink/MX)进行相互变换的通用协议转换器软件。 1、启动 Fs GateWay 从开始菜单的[程序]中的点击[Wonderware],在点击[System Management Console],启动 SMC。打开DA 服务器管理器后会看到 [ArchestrA.FSGateway]。 2、定义 OPC 服务器 右击[Configuration],会出现弹出式菜单,请选择其中的[Add OPC Object]。 服务器Node 指定 OPC 服务器运作中的节点名称。在同一台PC 上使用时,指定为[localhost]。 服务器名称 指定OPC 服务器的Prog.ID。例如,本公司的MELSEC OPC Server 的Prog.ID 为[Takebishi.Melsec]。 # 不需要变更其他的设定。 3、定义 OPC 的组 右击上述OPC 服务器的定义(如果为图像表示时,[New _OPC_000]),会出现弹出式菜单,选择其中的[Add OPCGroup Object]。 Update Rate 指定PLC 的polling 周期。 # DDE 的主题名为:端口名称 + "_" + 组名称 # 不需要变更其他的设定。 Brow se OPC Item 点击这个按钮,会出现一个浏览OPC 服务器的对话框,通过拖拽操作可以进行标签登录。 选中拖入的标签,然后点击下方的,出现一个 在Itemname 中默认,不要填写任何就可以,直接点ok,添加完成后,回到前面,点击device items 中就会出现选择好的标签名,然后双击选中一个名字,复制,在下面的与 intouch 链接中需要用到 4、定义 InTouch 的访问名称 从 InTouch 的[系统]菜单中选择[访问名称]。点击[添加]按钮,会出现下图的画面,从而进行OPC 访问名称的定义。 访问名称 指定 InTouch 软件中所指定的任意的名称。 程序名称 作为程序名称输入"FSGateway"。 主题名称 指定在 SMC 中指定的主题名称 在上例中主题名称为[New_OPC_000_New_OPCGroup_000]。 5、设定通讯协议(选择"DDE"或"Su iteLink") 指定 InTouch 软化中向 FSGateway进行访问的标签名称。 标签名称 指定 PlC 装置的名称或号码。 标签类型 整数型标签的时候,指定标签类型为"I/O 整数型"。 访问名称 选择定义了向 FSGateway进行访问的标签名称。 这里,选择 i/o 离散型,变量,因为是开关量,在最下面的项目中粘贴在上面 smc 中复制的所需要的 opc提取出来的变量名 6、执行 右击 DA 服务器管理器的[ArchestrA.FSGateway.1]...
