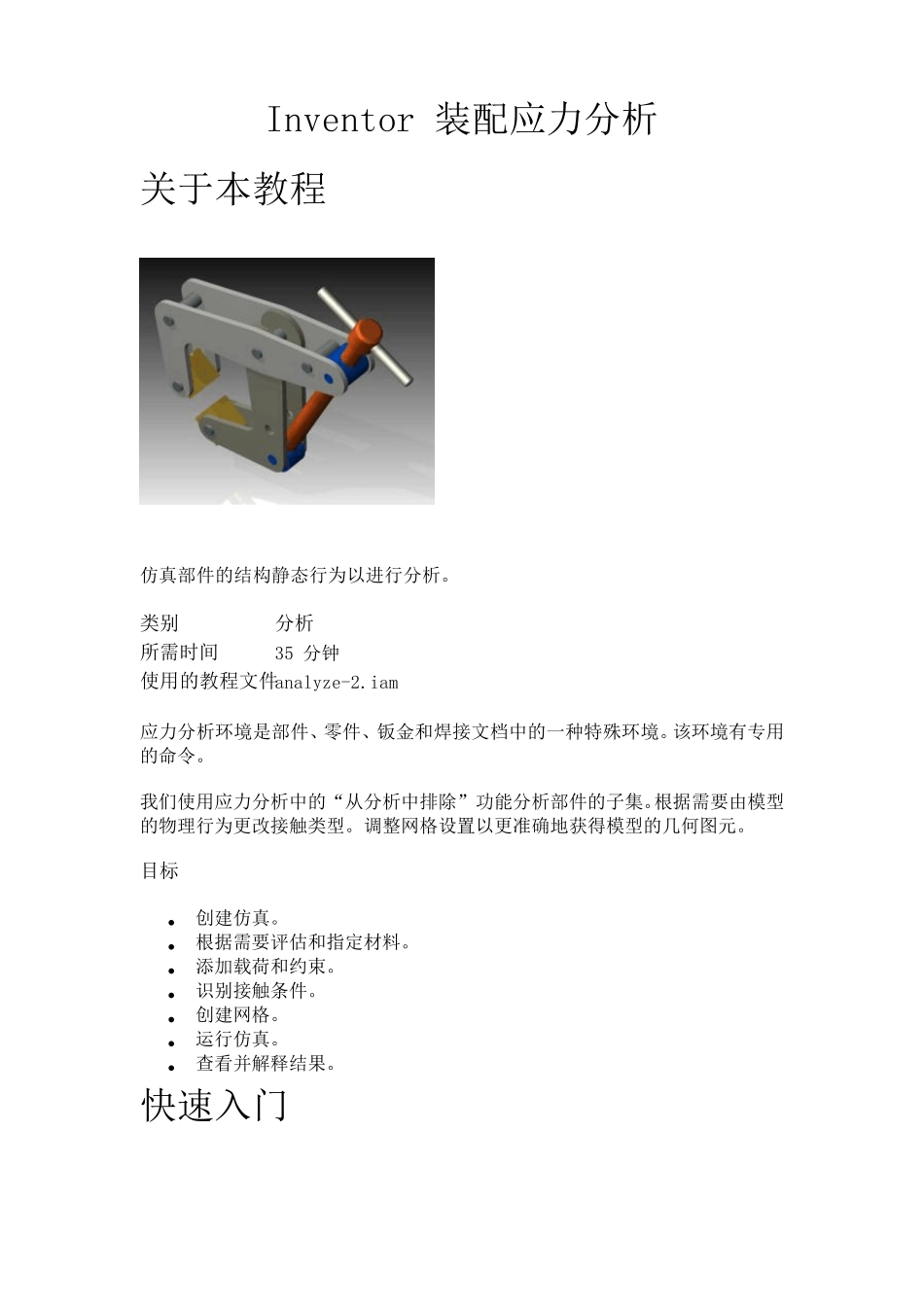

Inventor 装配应力分析 关于本教程 仿真部件的结构静态行为以进行分析
类别 分析 所需时间 35 分钟 使用的教程文件 analyze-2
iam 应力分析环境是部件、零件、钣金和焊接文档中的一种特殊环境
该环境有专用的命令
我们使用应力分析中的“从分析中排除”功能分析部件的子集
根据需要由模型的物理行为更改接触类型
调整网格设置以更准确地获得模型的几何图元
目标 创建仿真
根据需要评估和指定材料
添加载荷和约束
识别接触条件
创建网格
运行仿真
查看并解释结果

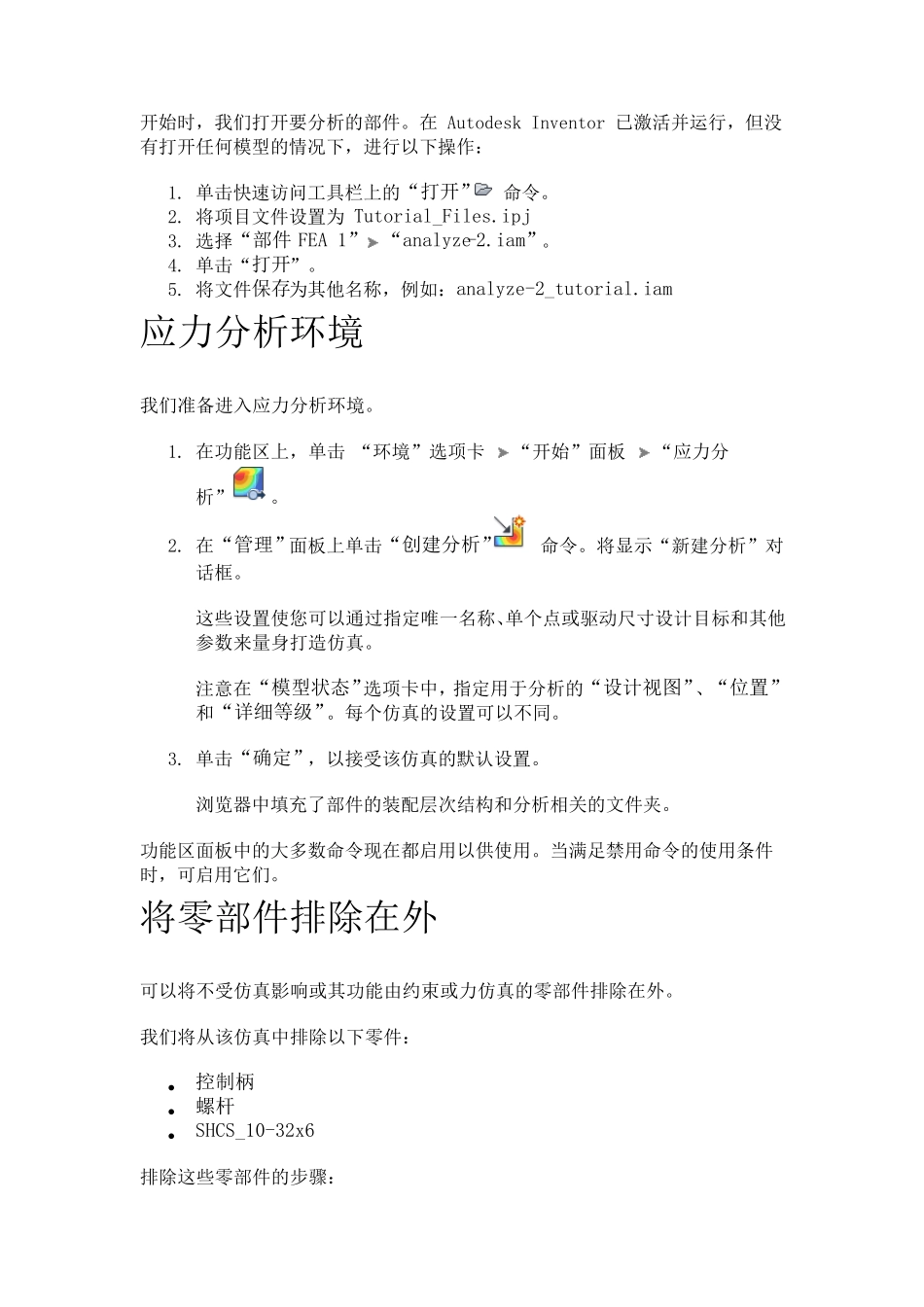

快速入门 开始时,我们打开要分析的部件
在 Autodesk Inventor 已激活并运行,但没有打开任何模型的情况下,进行以下操作: 1
单击快速访问工具栏上的“打开” 命令
将项目文件设置为 Tutorial_Files
选择“部件 FEA 1”“analyze-2
单击“打开”
将文件保存为其他名称,例如:analyze-2_tutorial
iam 应力分析环境 我们准备进入应力分析环境
在功能区上,单击 “环境”选项卡 “开始”面板 “应力分析”
在“管理”面板上单击“创建分析” 命令
将显示“新建分析”对话框
这些设置使您可以通过指定唯一名称、单个点或驱动尺寸设计目标和其他参数来量身打造仿真
注意在“模型状态”选项卡中,指定用于分析的“设计视图”、“位置”和“详细等级”
每个仿真的设置可以不同
单击“确定”,以接受该仿真的默认设置
浏览器中填充了部件的装配层次结构和分析相关的文件夹
功能区面板中的大多数命令现 在都 启 用以供 使用
当 满 足 禁 用命令的使用条 件时,可启 用它 们

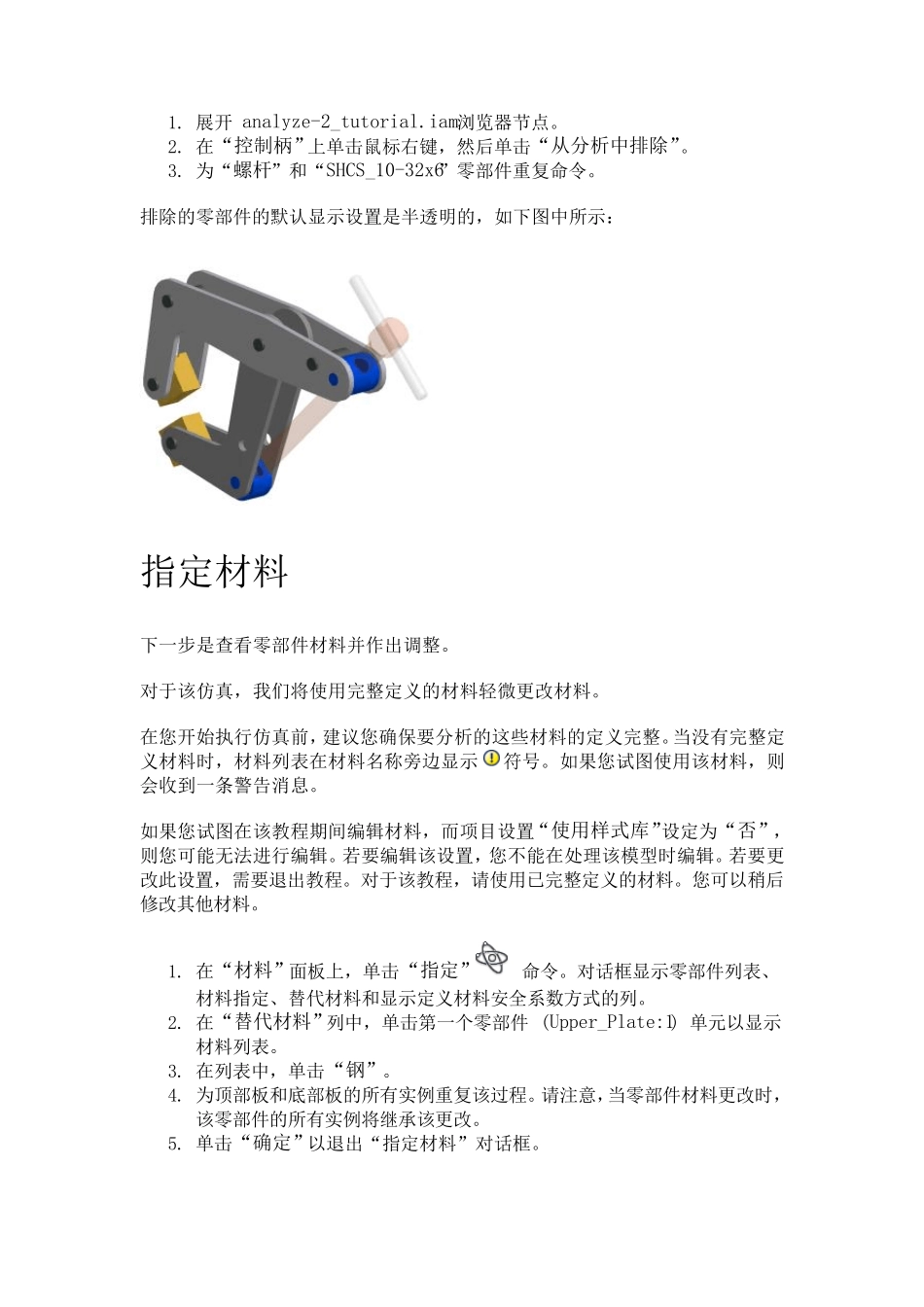

将零 部件排 除 在外 可以将不受仿真影 响 或其功能由 约 束 或力仿真的零
