IPHONE5拆机图详细教程VIP专享

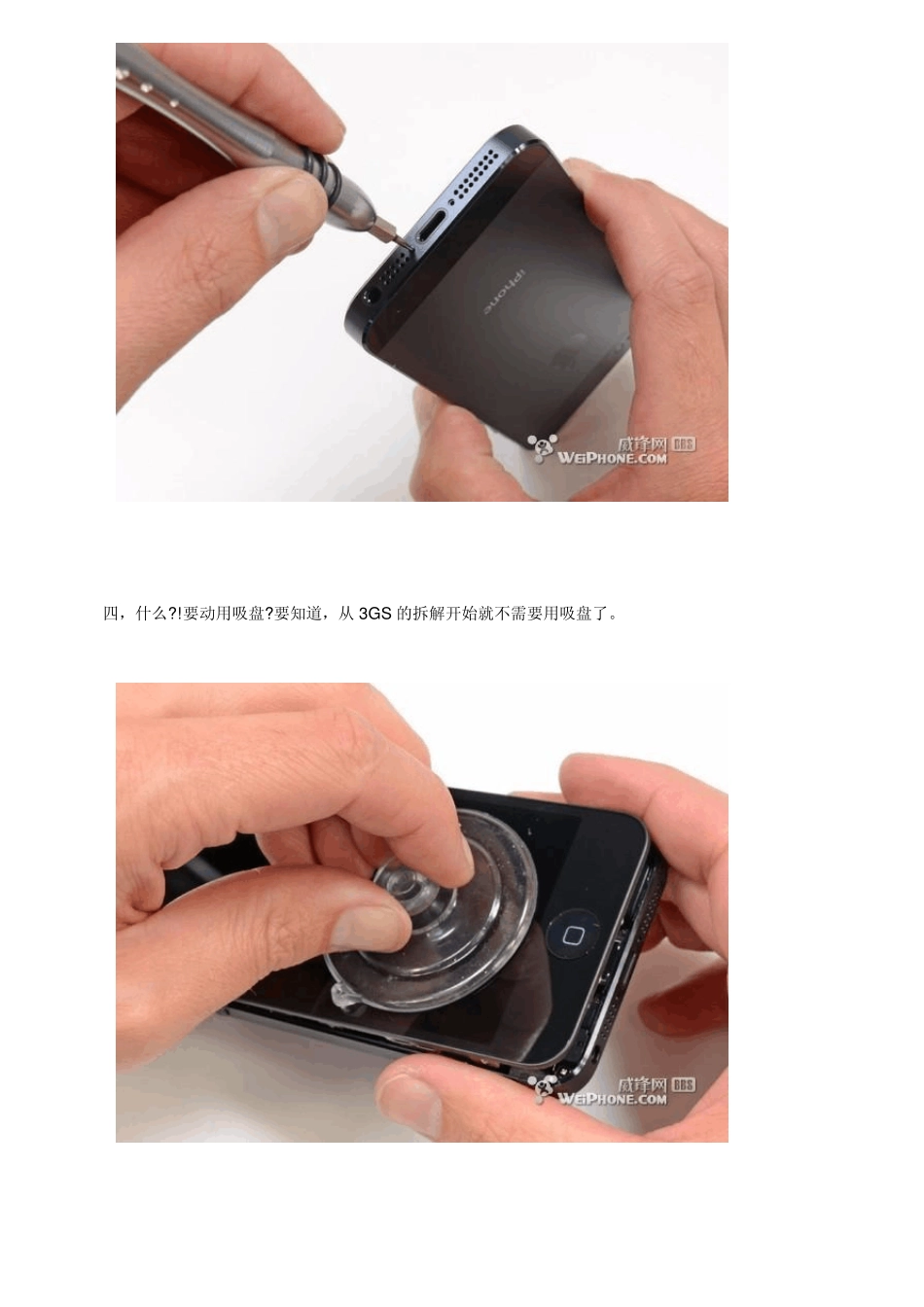

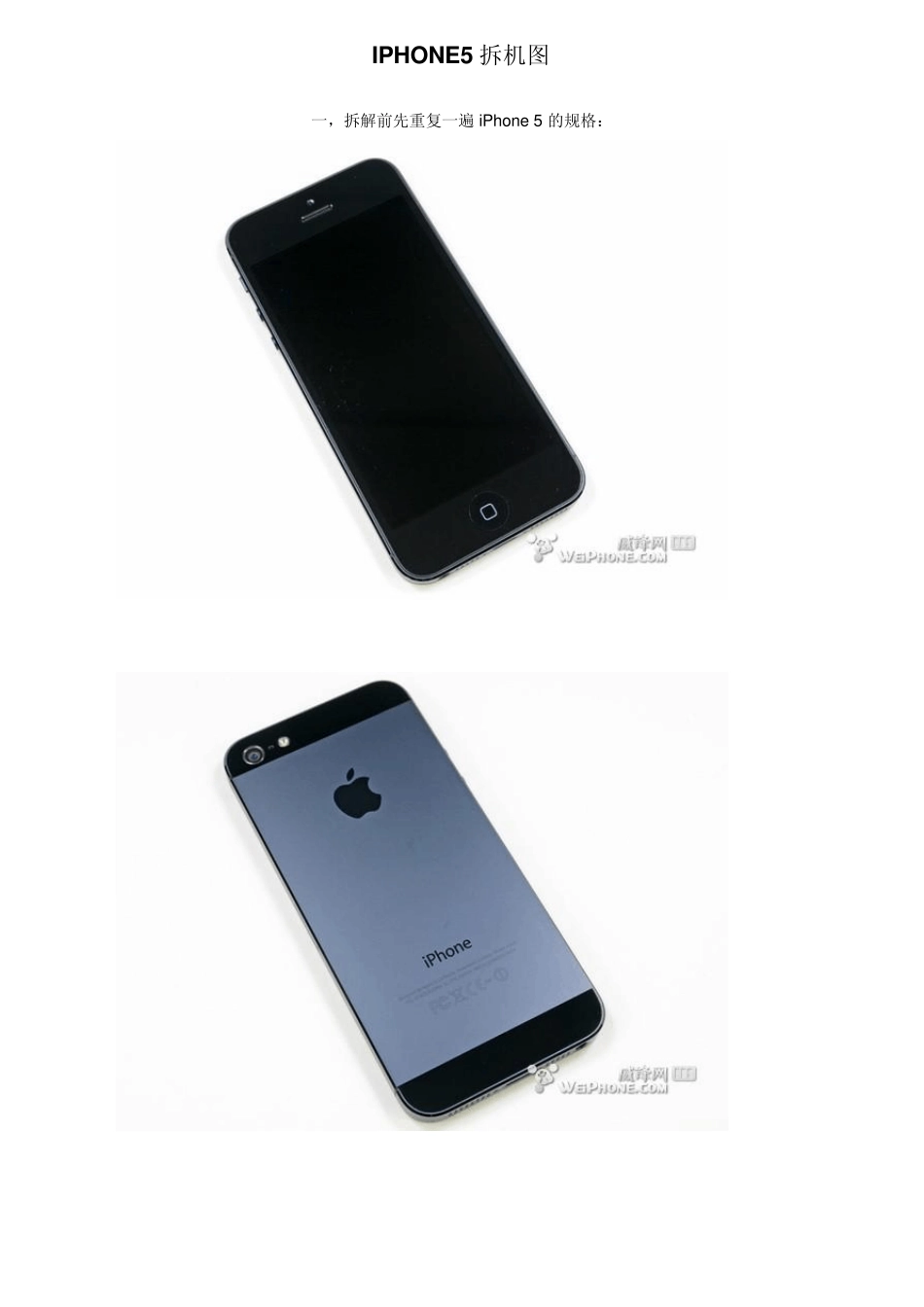

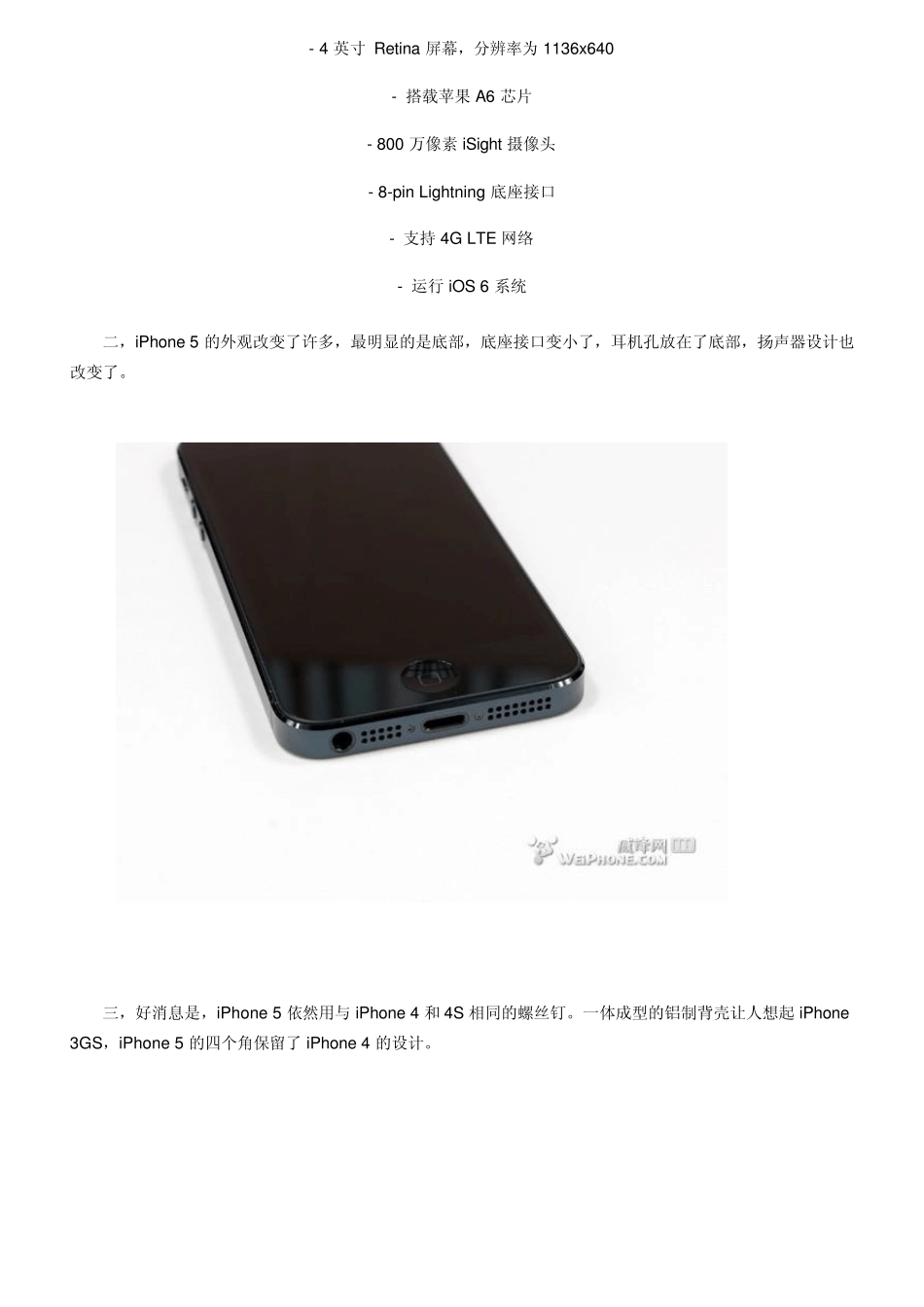

IPHONE5 拆机图 一，拆解前先重复一遍 iPho n e 5 的规格： - 4 英寸 Retina 屏幕，分辨率为1136x 640 - 搭载苹果A6 芯片 - 800 万像素iSight 摄像头 - 8-pin Lightning 底座接口 - 支持4G LTE 网络 - 运行iOS 6 系统 二，iPhone 5 的外观改变了许多，最明显的是底部，底座接口变小了，耳机孔放在了底部，扬声器设计也改变了。 三，好消息是，iPhone 5 依然用与 iPhone 4 和 4S 相同的螺丝钉。一体成型的铝制背壳让人想起 iPhone 3GS，iPhone 5 的四个角保留了iPhone 4 的设计。 四，什么?!要动用吸盘?要知道，从3GS 的拆解开始就不需要用吸盘了。 因为iPho n e 5 的拆卸是从前面往背面拆，所以更换屏幕玻璃会比较容易些。iPho n e 4S 拆屏幕要经过 38个步骤，iPho n e 5 可能是史上最容易维修的iPho n e 了。 五，屏幕连接器用好几枚螺丝钉紧紧固定到主板。拧开螺丝钉，用挑线器就能很轻松地将屏幕连接器挑拨开。屏幕如此轻松就能拆出来，再一次想起 3GS 的拆解。 六，拆完屏幕后，内部结构赫然映入眼帘。 七，照例，我们先拆电池，切断零件与电池的连接。这也是拆解电子设备的常识。 八，我们用扁平的撬刀将电池撬出来，电池用了粘合剂来固定，典型的苹果作风。iPho n e 5 的电池也做了改进，电压更高，电池容量更大，我们来做个对比： - iPhone 5 电池：3.8V - 5.45Wh - 1440mAh 3G 通话8 小时，待机225 小时 - iPhone 4S 电池：3.7V - 5.3Wh - 1432mAh 3G 通话8 小时，待机200 小时 - Galaxy SIII 电池：3.8V - 7.98Wh - 2100mAh 3G 通话11 小时40 分，待机790 小时 九，iPhone 5 内部有各种金属跟金属之间的接触，我们图中看到的这块连接器，是用来连接前置摄像头的金属框架和后置摄像头的金属框架。或许金属框架本身是某种天线。一时间还还难说清。 说到天线，位于电池旁边的天线连接器一端很容易从主板撬起来。这个位置的天线在 iPho n e 4S 是蜂窝网络的天线，但是在 iPho n e 5 不知道做何用处，要等进一步拆解才知道。 十，在内腔的顶部，我们发现几个天线连接器，被牢牢固定在里面。 十一，解除束缚后，我们将主板从内腔提起。iSight 摄像头跟着主板一块儿被提起来，内腔还剩下一些零件没拆。 十二，我们终于摸到iPho n e 5 的好东西了：芯片。我们一起来看看 iPho n e 5 的芯片都是...
