iR2016_2318L系列感光鼓(单鼓)更换步骤

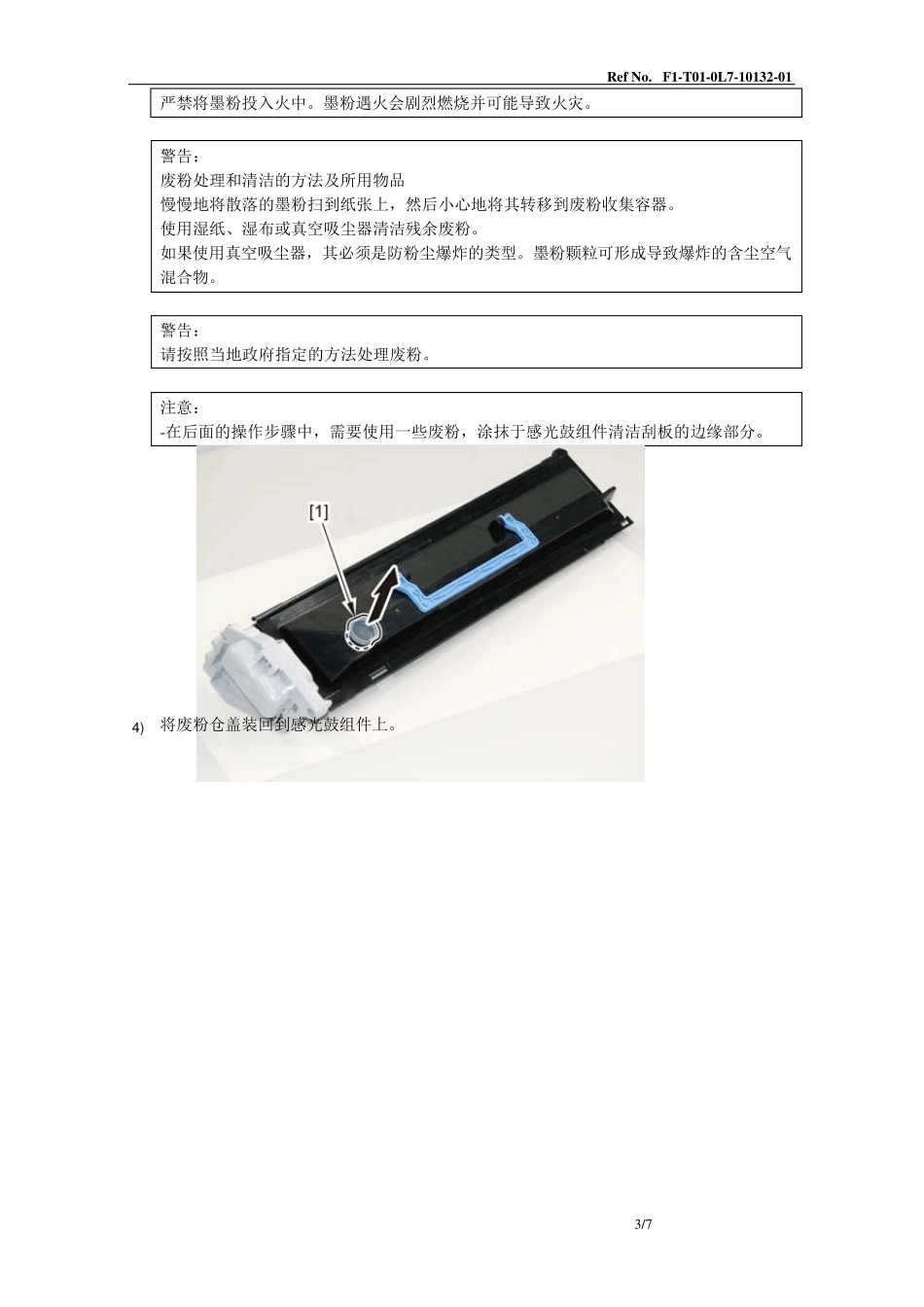

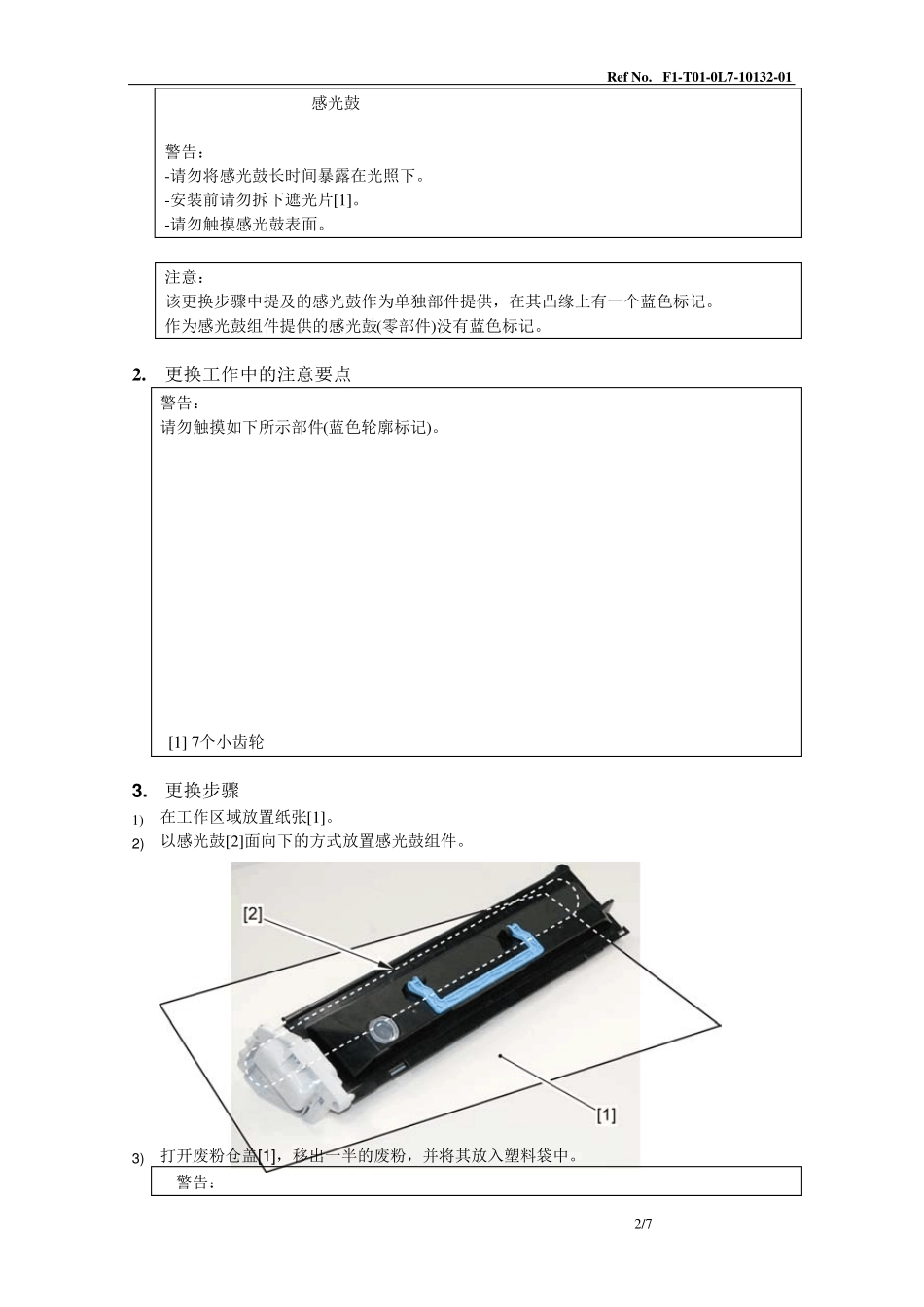

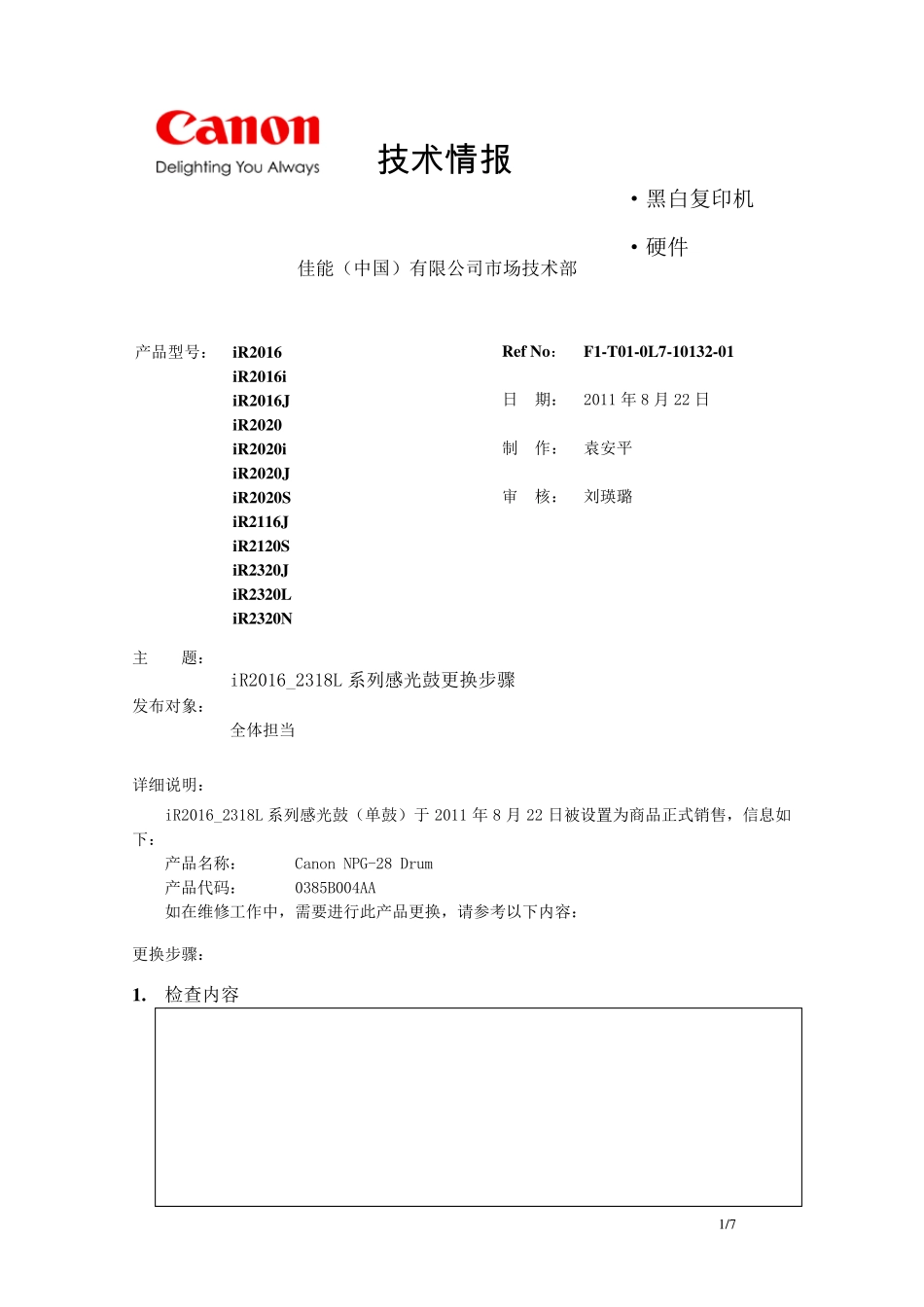

1 /7 技 术 情报 佳能（中国）有限公司市场技术部 主 题： iR2016_2318L 系列感光鼓更换步骤 发布对象： 全体担当 详细说明： iR2016_2318L 系列感光鼓（单鼓）于 2011 年 8 月 22 日被设置为商品正式销售，信息如下： 产品名称： Canon NPG-28 Drum 产品代码： 0385B004AA 如在维修工作中，需要进行此产品更换，请参考以下内容： 更换步骤： 1. 检查内容 · 黑白复印机 · 硬件 产品型号： iR2016 iR2016i iR2016J iR2020 iR2020i iR2020J iR2020S iR2116J iR2120S iR2320J iR2320L iR2320N Ref No ： F1-T01-0L7-10132-01 日 期： 2011 年 8 月 22 日 制 作： 袁安平 审 核： 刘瑛璐 Ref No . F1-T01-0L7-10132-01 2/7 感光鼓 警告： -请勿将感光鼓长时间暴露在光照下。 -安装前请勿拆下遮光片[1]。 -请勿触摸感光鼓表面。 注意： 该更换步骤中提及的感光鼓作为单独部件提供，在其凸缘上有一个蓝色标记。 作为感光鼓组件提供的感光鼓(零部件)没有蓝色标记。 2. 更换工作中的注意要点 警告： 请勿触摸如下所示部件(蓝色轮廓标记)。 [1] 7个小齿轮 3 . 更换步骤 1) 在工作区域放置纸张[1]。 2) 以感光鼓[2]面向下的方式放置感光鼓组件。 3) 打开废粉仓盖[1]，移出一半的废粉，并将其放入塑料袋中。 警告： Ref No . F1-T01-0L7-10132-01 3 /7 严禁将墨粉投入火中。墨粉遇火会剧烈燃烧并可能导致火灾。 警告： 废粉处理和清洁的方法及所用物品 慢慢地将散落的墨粉扫到纸张上，然后小心地将其转移到废粉收集容器。 使用湿纸、湿布或真空吸尘器清洁残余废粉。 如果使用真空吸尘器，其必须是防粉尘爆炸的类型。墨粉颗粒可形成导致爆炸的含尘空气混合物。 警告： 请按照当地政府指定的方法处理废粉。 注意： -在后面的操作步骤中，需要使用一些废粉，涂抹于感光鼓组件清洁刮板的边缘部分。 4 ) 将废粉仓盖装回到感光鼓组件上。 Ref No . F1-T01-0L7-10132-01 4/7 5) 翻转感光鼓组件，使装有感光鼓[1]的一面向上。 6) 握住感光鼓组件，用尖嘴钳拔出固定销[2]。 警告： 感光鼓的两端[A]和固定销[2]上都涂有润滑脂。用布擦掉手上的润滑脂，请勿用沾满润滑脂的手触摸部件。 请勿触摸主充电辊表面[3]。 7) 推出感光鼓轴[A]，然后拆下感光鼓[1]。 Ref No . F1-T01-0L7-10132-01 5/7 8 ) 检查以下注意事项，并清洁感...
