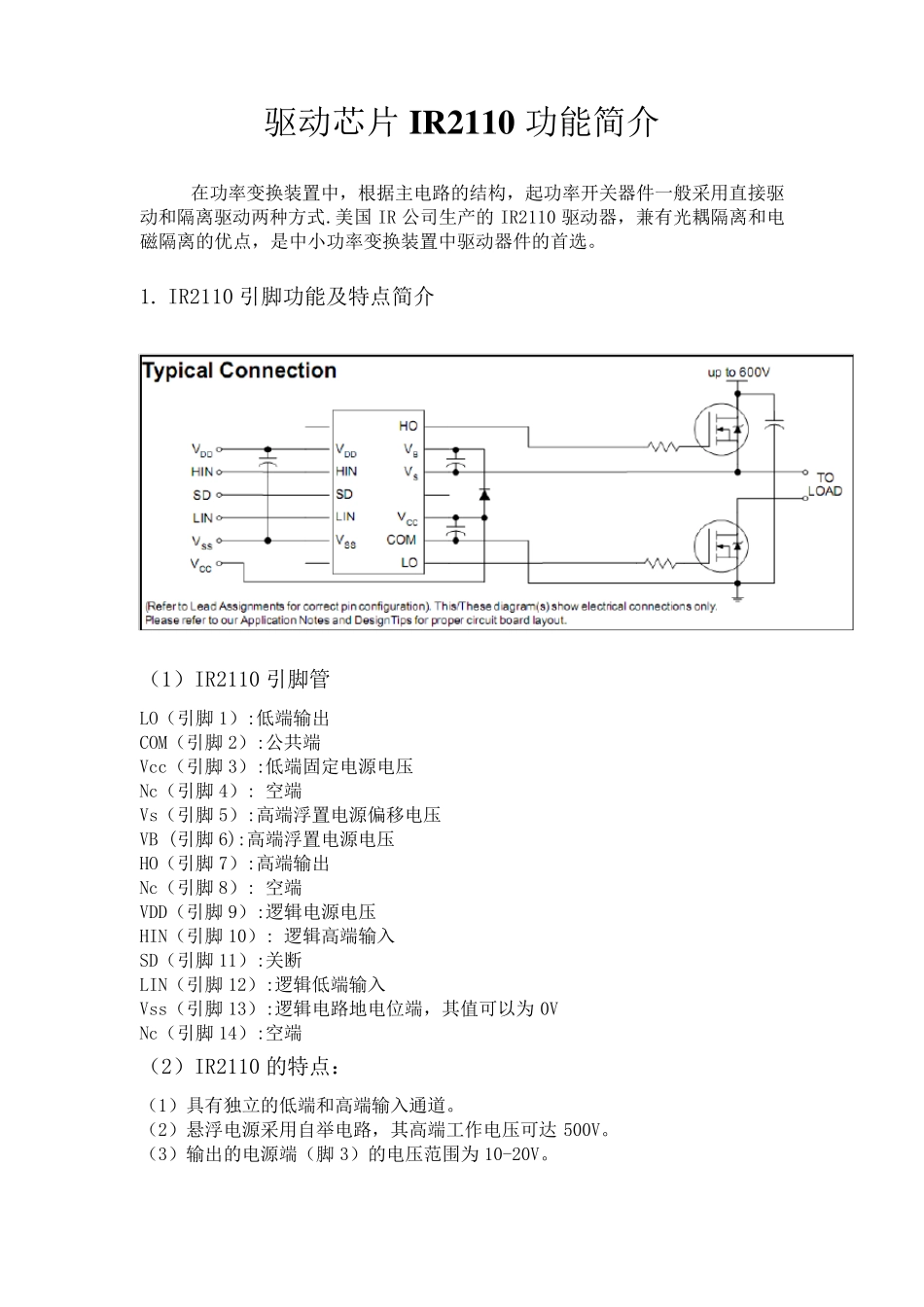

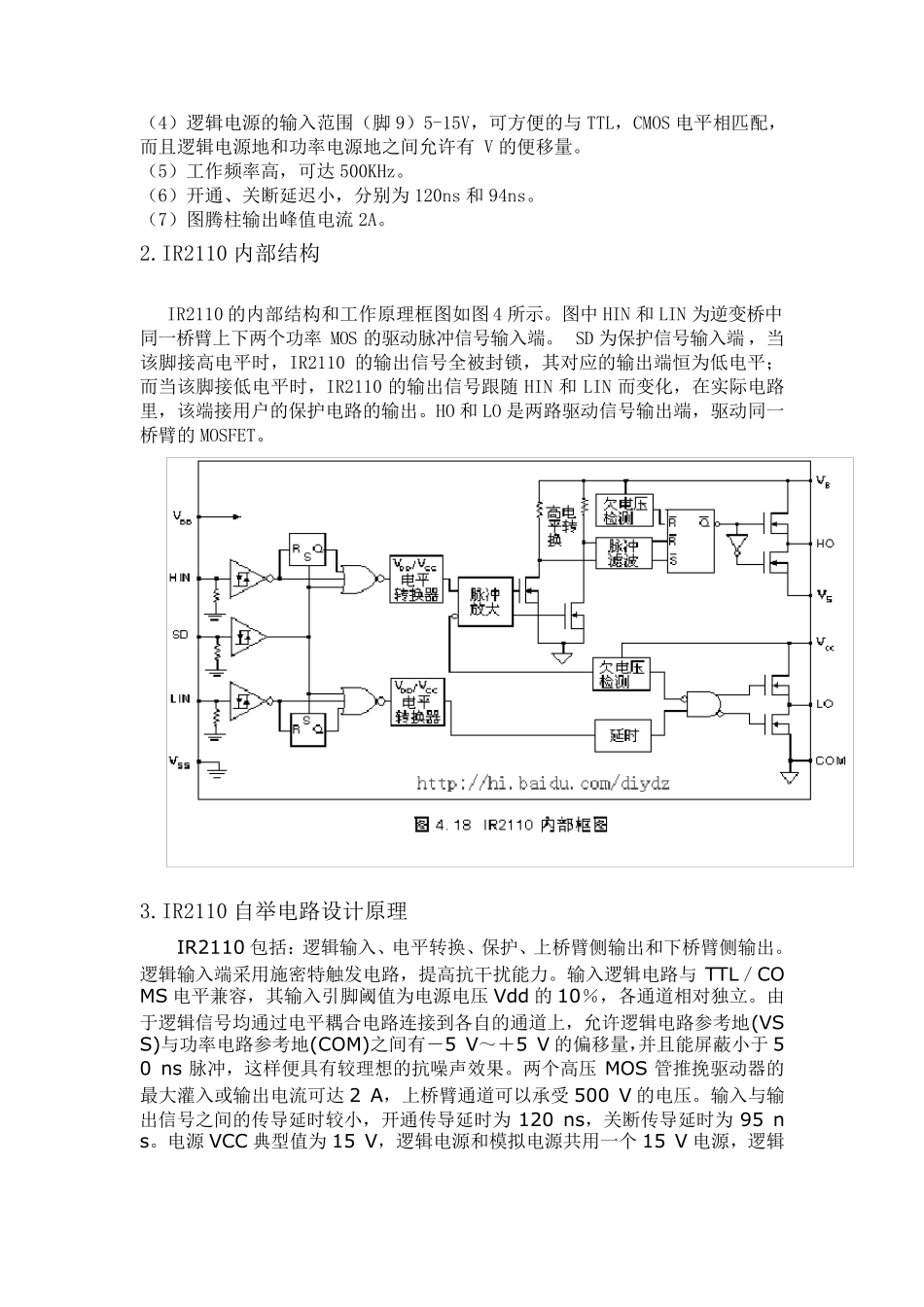

驱动芯片IR 2110 功能简介 在功率变换装置中，根据主电路的结构，起功率开关器件一般采用直接驱动和隔离驱动两种方式.美国IR 公司生产的IR2110 驱动器，兼有光耦隔离和电磁隔离的优点，是中小功率变换装置中驱动器件的首选。 1. IR2110 引脚功能及特点简介 （1）IR2110 引脚管 LO（引脚 1）:低端输出 COM（引脚 2）:公共端 Vcc（引脚 3）:低端固定电源电压 Nc（引脚 4）: 空端 Vs（引脚 5）:高端浮置电源偏移电压 VB (引脚 6):高端浮置电源电压 HO（引脚 7）:高端输出 Nc（引脚 8）: 空端 VDD（引脚 9）:逻辑电源电压 HIN（引脚 10）: 逻辑高端输入 SD（引脚 11）:关断 LIN（引脚 12）:逻辑低端输入 Vss（引脚 13）:逻辑电路地电位端，其值可以为 0V Nc（引脚 14）:空端 （2）IR2110 的特点： （1）具有独立的低端和高端输入通道。 （2）悬浮电源采用自举电路，其高端工作电压可达 500V。 （3）输出的电源端（脚 3）的电压范围为 10-20V。 （4）逻辑电源的输入范围（脚9）5-15V，可方便的与TTL，CMOS 电平相匹配，而且逻辑电源地和功率电源地之间允许有 V 的便移量。 （5）工作频率高，可达500KHz。 （6）开通、关断延迟小，分别为 120ns 和94ns。 （7）图腾柱输出峰值电流 2A。 2.IR2110 内部结构 IR2110 的内部结构和工作原理框图如图 4 所示。图中 HIN 和LIN 为逆变桥中同一桥臂上下两个功率MOS 的驱动脉冲信号输入端。 SD 为保护信号输入端 ，当该脚接高电平时，IR2110 的输出信号全被封锁，其对应的输出端恒为低电平；而当该脚接低电平时，IR2110 的输出信号跟随 HIN 和LIN 而变化，在实际电路里，该端接用户的保护电路的输出。HO 和LO 是两路驱动信号输出端，驱动同一桥臂的MOSFET。 3.IR2110 自举电路设计原理 IR2110 包括：逻辑输入、电平转换、保护、上桥臂侧输出和下桥臂侧输出。逻辑输入端采用施密特触发电路，提高抗干扰能力。输入逻辑电路与TTL／COMS 电平兼容，其输入引脚阈值为电源电压Vdd 的10％，各通道相对独立。由于逻辑信号均通过电平耦合电路连接到各自的通道上，允许逻辑电路参考地(VSS)与功率电路参考地(COM)之间有－5 V～＋5 V 的偏移量，并 且能屏 蔽 小于50 ns 脉冲，这 样 便具 有较 理想 的抗噪 声 效 果 。两个高压MOS 管 推 挽 驱动器 的最 大 灌 入或 输出电流可达2 A，上桥臂通道可以 承 ...
