JarlessCon门机调试说明书(西子)

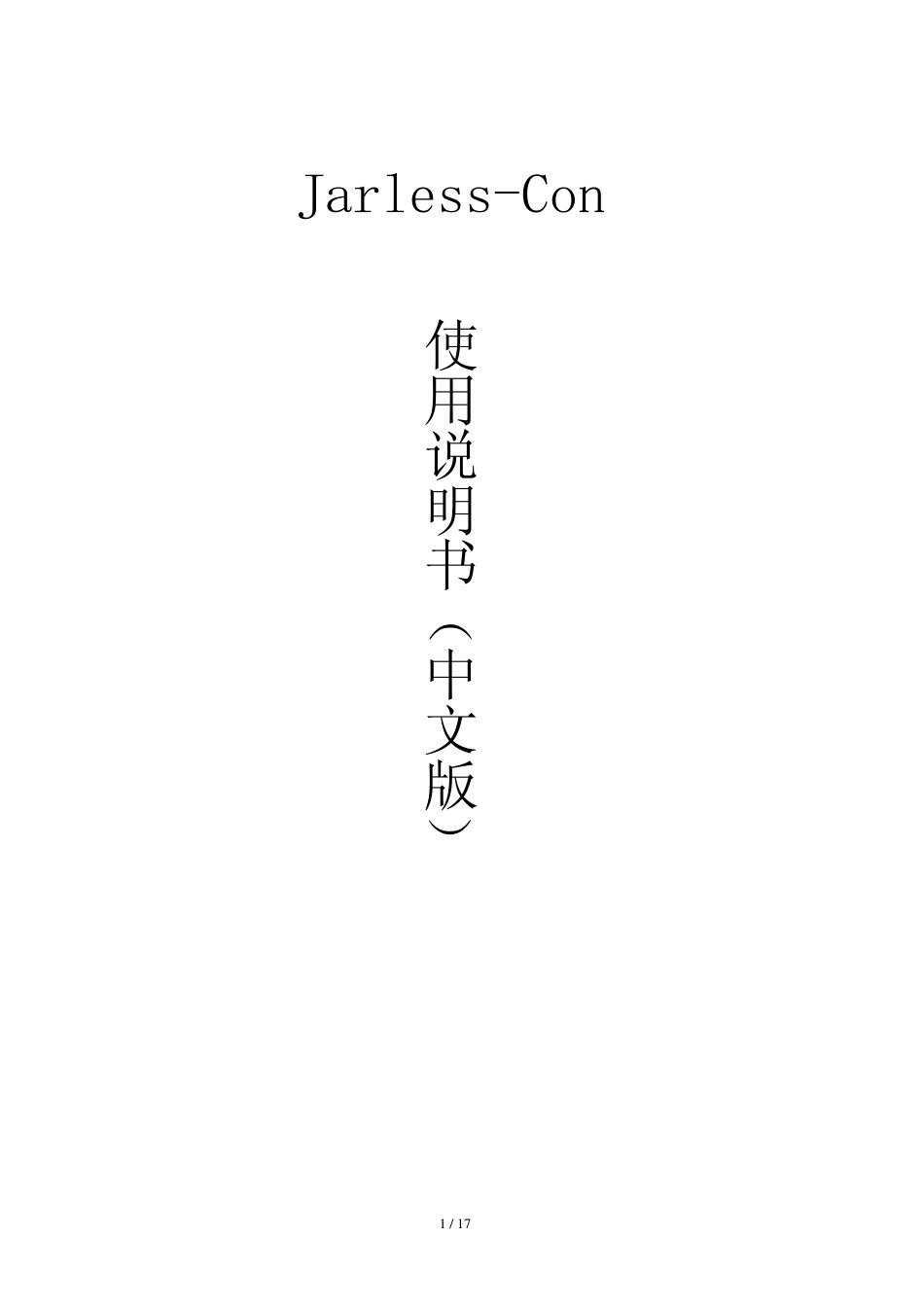

JarlessCon门机调试说明书(西子)_第1页
1/17

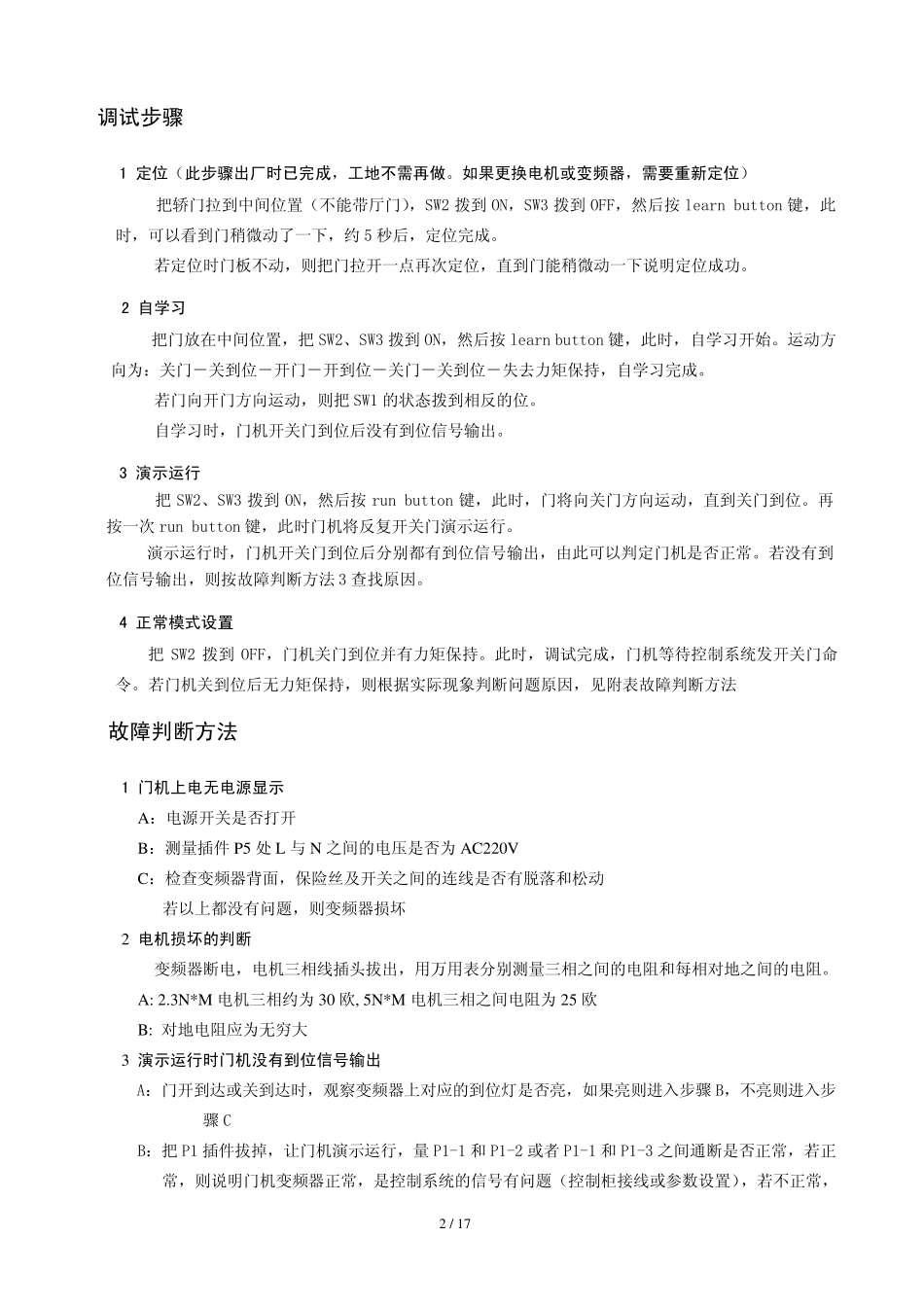

JarlessCon门机调试说明书(西子)_第2页
2/17

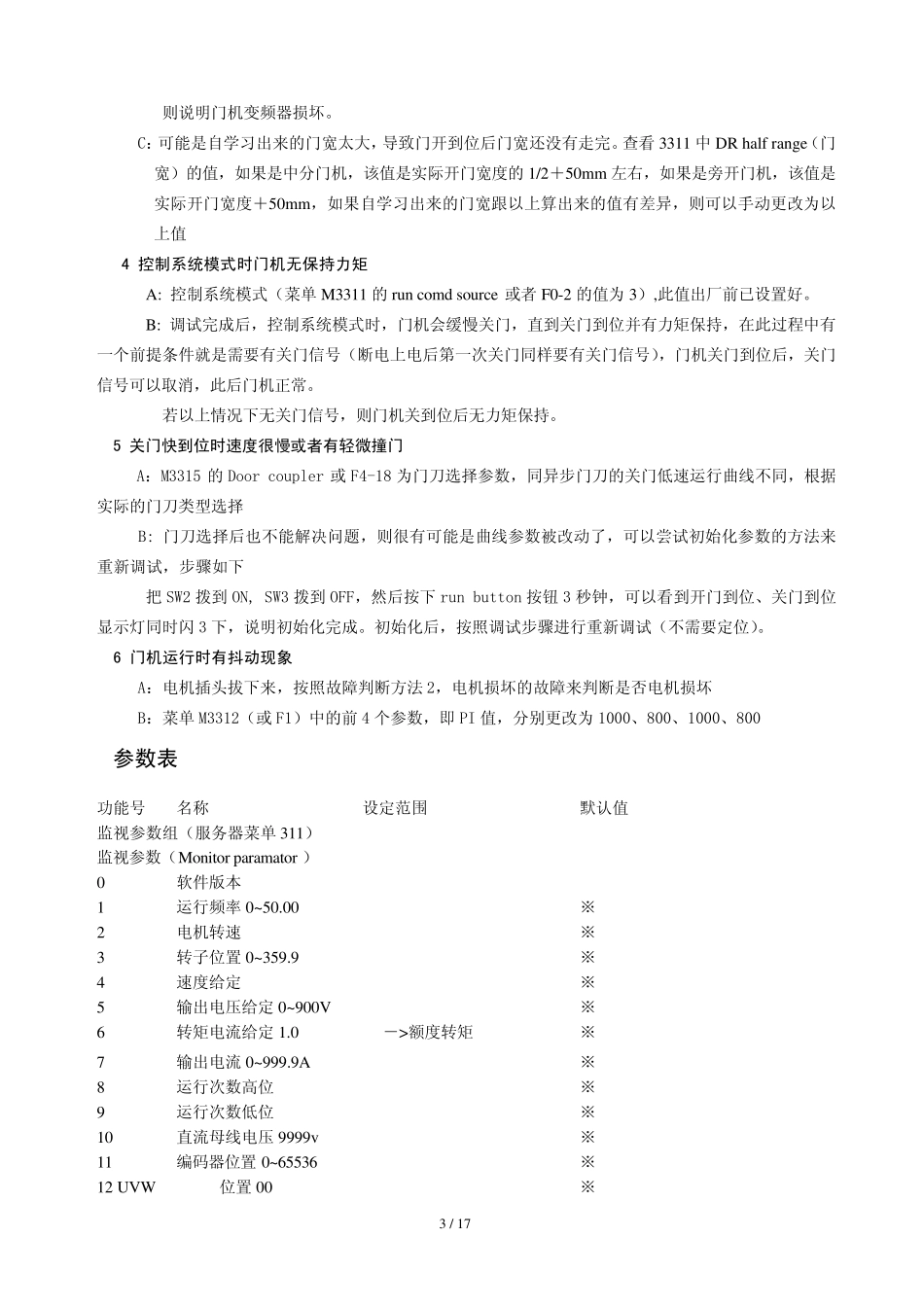

JarlessCon门机调试说明书(西子)_第3页
3/17
1 / 1 7 使用说明书(中文版) Jarless-Con 2 / 17 调试步骤 1 定位(此步骤出厂时已完成,工地不需再做。如果更换电机或变频器,需要重新定位) 把轿门拉到中间位置(不能带厅门),SW2 拨到ON,SW3 拨到OFF,然后按learn button 键,此时,可以看到门稍微动了一下,约5 秒后,定位完成。 若定位时门板不动,则把门拉开一点再次定位,直到门能稍微动一下说明定位成功。 2 自学习 把门放在中间位置,把SW2、SW3 拨到ON,然后按learn button 键,此时,自学习开始。运动方向为:关门-关到位-开门-开到位-关门-关到位-失去力矩保持,自学习完成。 若门向开门方向运动,则把SW1 的状态拨到相反的位。 自学习时,门机开关门到位后没有到位信号输出。 3 演示运行 把SW2、SW3 拨到ON,然后按run button 键,此时,门将向关门方向运动,直到关门到位。再按一次run button 键,此时门机将反复开关门演示运行。 演示运行时,门机开关门到位后分别都有到位信号输出,由此可以判定门机是否正常。若没有到位信号输出,则按故障判断方法 3 查找原因。 4 正常模式设置 把SW2 拨到OFF,门机关门到位并有力矩保持。此时,调试完成,门机等待控制系统发开关门命令。若门机关到位后无力矩保持,则根据实际现象判断问题原因,见附表故障判断方法 故障判断方法 1 门机上电无电源显示 A:电源开关是否打开 B:测量插件P5 处L 与N 之间的电压是否为 AC220V C:检查变频器背面,保险丝及开关之间的连线是否有脱落和松动 若以上都没有问题,则变频器损坏 2 电机损坏的判断 变频器断电,电机三相线插头拔出,用万 用表分别测量三相之间的电阻 和每 相对 地 之间的电阻 。 A: 2.3N*M 电机三相约为 30 欧 , 5N*M 电机三相之间电阻 为 25 欧 B: 对 地 电阻 应 为无穷 大 3 演示运行时门机没有到位信号输出 A:门开到达 或 关到达 时,观 察 变频器上对 应 的到位灯 是否亮 ,如 果 亮 则进 入 步 骤 B,不亮 则进 入 步骤 C B:把P1 插件拔掉 ,让 门机演示运行,量P1-1 和P1-2 或 者 P1-1 和P1-3 之间通 断是否正常,若正常,则说明门机变频器正常,是控制系统的信号有问题(控制柜 接 线或 参 数 设 置),若不正常, 3 / 17 则 说 明 门 机 变 频 器 损 坏 。 C: 可 能 是 自 学 习 出 来 的 门 宽 太 大 ,...
