JBT8194平焊、凹凸法兰标准数据

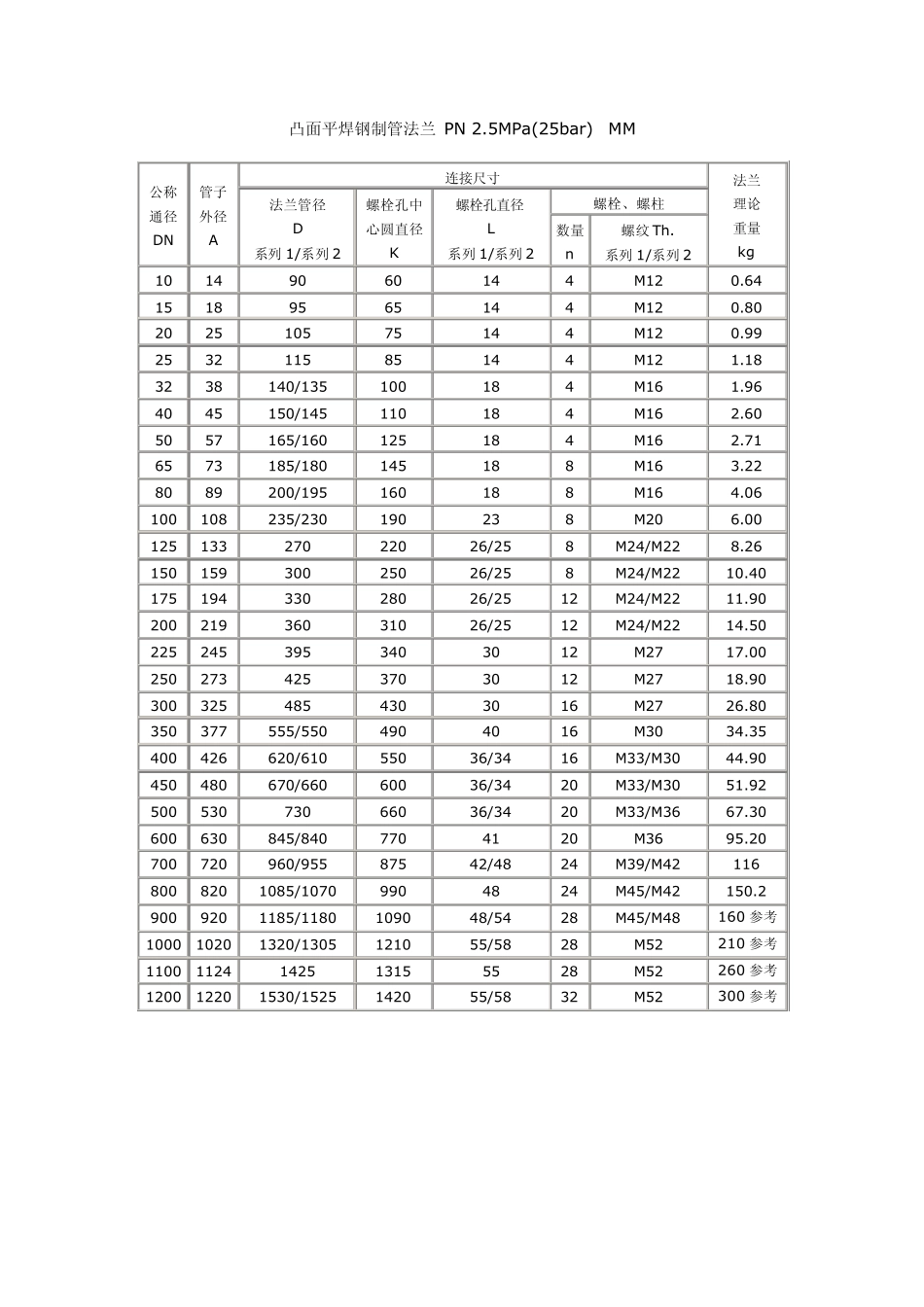

JB/T81-94 平焊、凹凸法兰标准数据 平焊钢制管法兰 PN 1.0MPa(10bar) MM 公称 通径 DN 管子 外径 A 连接尺寸 法兰 理论 重量 kg 法兰管径 D 系列 1/系列 2 螺栓孔中心圆直径 K 螺栓孔直径 L 系列 1/系列 2 螺栓、螺柱 数量 n 螺纹 Th. 系列 1/系列 2 10 14 90 60 14 4 M12 0.46 15 18 95 65 14 4 M12 0.51 20 25 105 75 14 4 M12 0.75 25 32 115 85 14 4 M12 0.89 32 38 140/135 100 18 4 M16 1.40 40 45 150/145 110 18 4 M16 1.71 50 57 165/160 125 18 4 M16 2.09 65 73 185/180 145 18 4 M16 2.84 80 89 200/195 160 18 4 M16 3.24 100 108 220/215 180 18 8 M16 4.01 125 133 250/245 210 18 8 M16 5.40 150 159 285/280 240 23 8 M20 6.67 175 194 310 270 23 8 M20 7.44 200 219 340/335 295 23 8 M20 8.24 225 245 365 325 23 8 M20 9.30 250 273 395/390 350 23 12 M20 10.70 300 325 445/440 400 23 12 M20 12.90 350 377 505/500 460 23 16 M20 16.90 400 426 565 515 26/25 16 M24/M22 21.80 450 480 615 565 26/25 20 M24/M22 24.40 500 530 670 620 26/25 20 M24/M22 27.70 600 630 780 725 30 20 M27 39.40 700 720 895 840 30 24 M27 53 800 820 1015/1010 950 34 24 M30 67 900 920 1115/1110 1050 34 28 M30 76 参考 1000 1020 1230/1220 1160 36/34 28 M33/M30 90 参考 1100 1120 1340 1270 36 28 M33 125 参考 1200 1220 1455/1450 1380 39/41 32 M36 143 参考 凸面平焊钢制管法兰 PN 1.6MPa(16bar) MM 公称 通径 DN 管子 外径 A 连接尺寸 法兰 理论 重量 kg 法兰管径 D 系列1/系列2 螺栓孔中心圆直径 K 螺栓孔直径 L 系列1/系列2 螺栓、螺柱 数量 n 螺纹 Th. 系列1/系列2 10 14 90 60 14 4 M12 0.55 15 18 95 65 14 4 M12 0.71 20 25 105 75 14 4 M12 0.87 25 32 115 85 14 4 M12 1.18 32 38 140/135 100 18 4 M16 1.60 40 45 150/145 110 18 4 M16 2.00 50 57 165/160 125 18 4 M16 2.61 65 73 185/180 145 18 4 M16 3.45 80 89 200/195...
