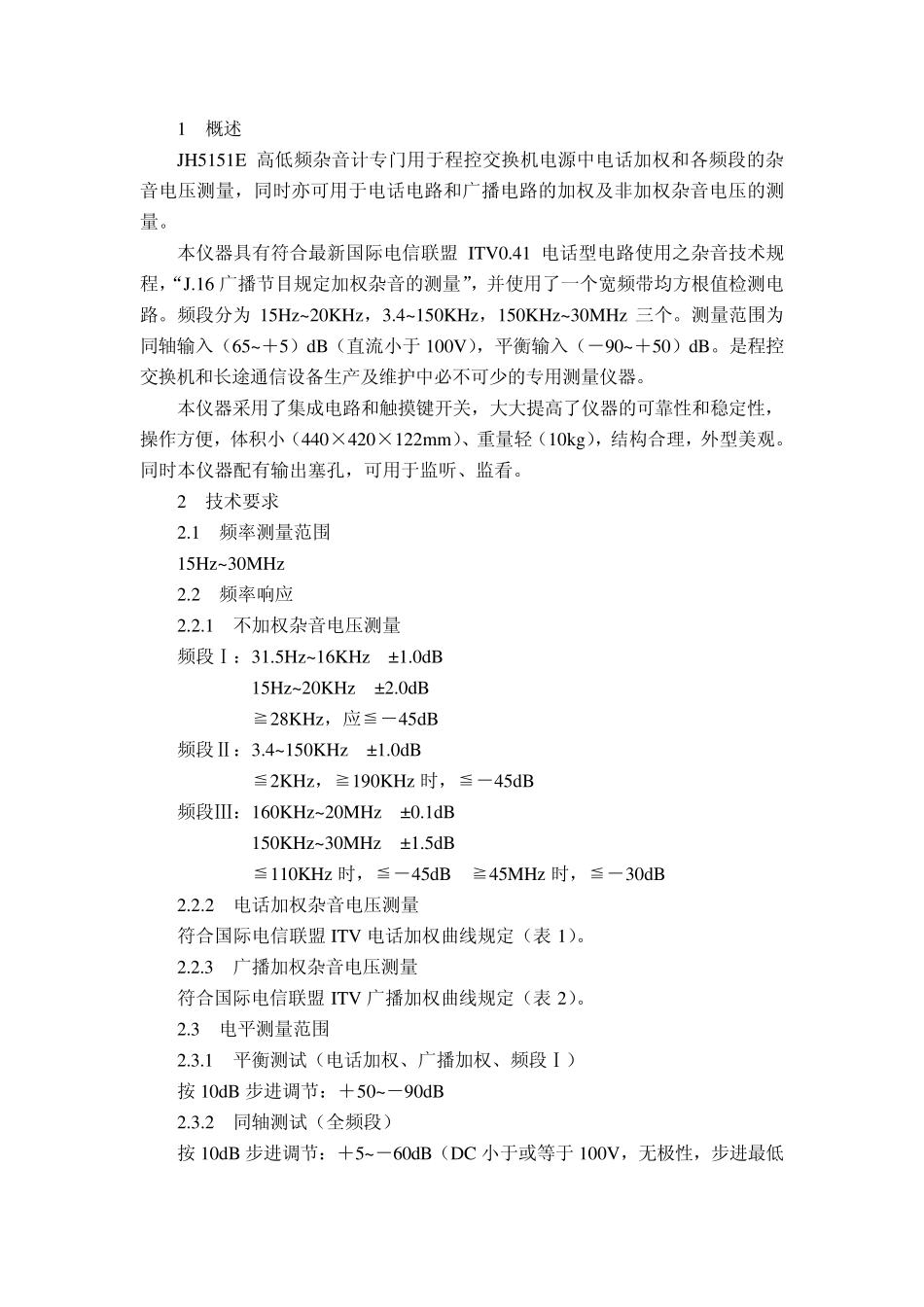

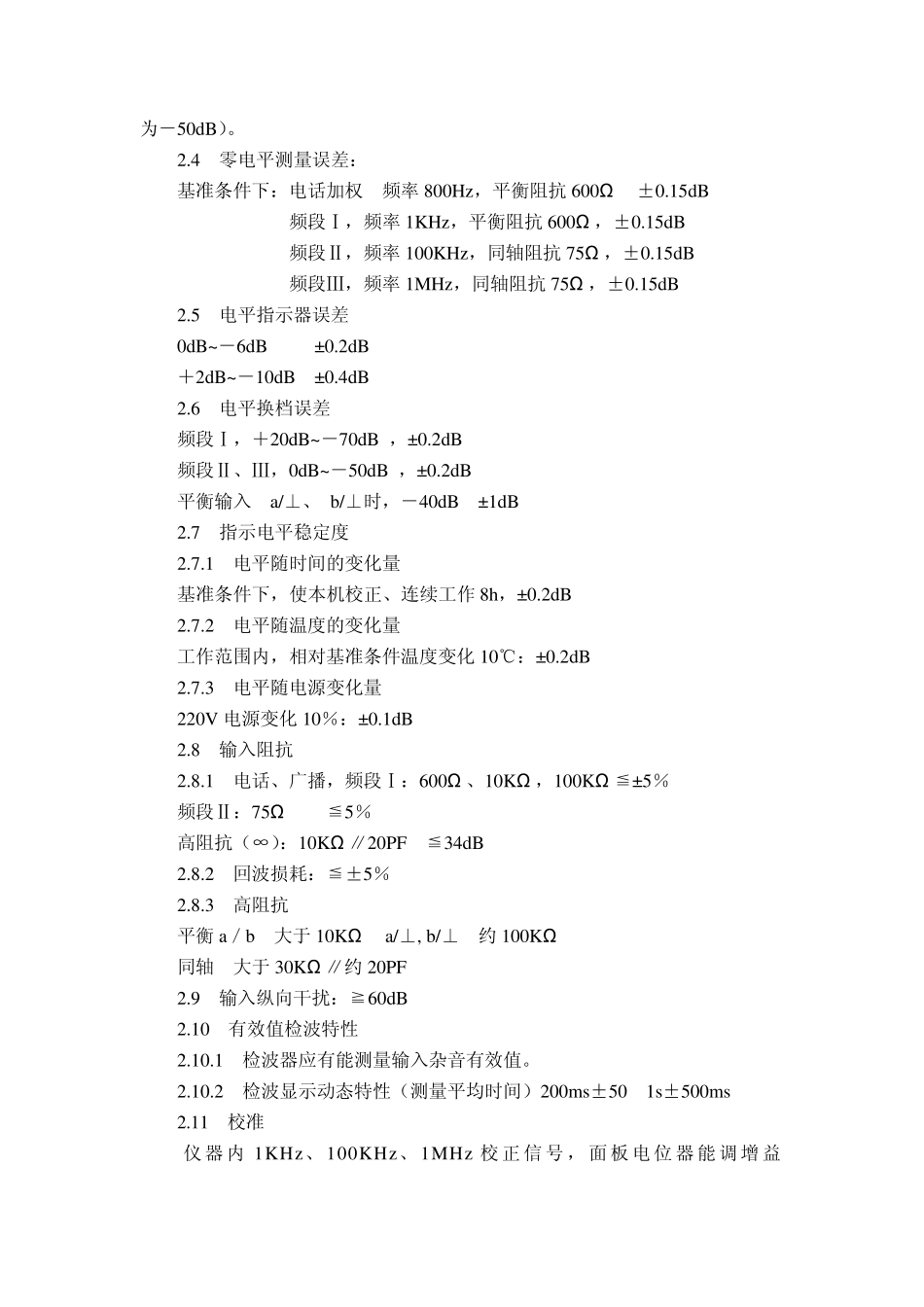

JH5151E 高低频杂音计 技 术 说 明 书 川字0 0 0 0 0 2 5 0号 1 概述 JH5151E 高低频杂音计专门用于程控交换机电源中电话加权和各频段的杂音电压测量，同时亦可用于电话电路和广播电路的加权及非加权杂音电压的测量。 本仪器具有符合最新国际电信联盟ITV0.41 电话型电路使用之杂音技术规程，“J.16 广播节目规定加权杂音的测量”，并使用了一个宽频带均方根值检测电路。频段分为15Hz~20KHz，3.4~150KHz，150KHz~30MHz 三个。测量范围为同轴输入（65~＋5）dB（直流小于100V），平衡输入（－90~＋50）dB。是程控交换机和长途通信设备生产及维护中必不可少的专用测量仪器。 本仪器采用了集成电路和触摸键开关，大大提高了仪器的可靠性和稳定性，操作方便，体积小（440×420×122mm）、重量轻（10kg），结构合理，外型美观。同时本仪器配有输出塞孔，可用于监听、监看。 2 技术要求 2.1 频率测量范围 15Hz~30MHz 2.2 频率响应 2.2.1 不加权杂音电压测量 频段Ⅰ：31.5Hz~16KHz ±1.0dB 15Hz~20KHz ±2.0dB ≧28KHz，应≦－45dB 频段Ⅱ：3.4~150KHz ±1.0dB ≦2KHz，≧190KHz 时，≦－45dB 频段Ⅲ：160KHz~20MHz ±0.1dB 150KHz~30MHz ±1.5dB ≦110KHz 时，≦－45dB ≧45MHz 时，≦－30dB 2.2.2 电话加权杂音电压测量 符合国际电信联盟ITV 电话加权曲线规定（表 1）。 2.2.3 广播加权杂音电压测量 符合国际电信联盟ITV 广播加权曲线规定（表 2）。 2.3 电平测量范围 2.3.1 平衡测试（电话加权、广播加权、频段Ⅰ） 按 10dB 步进调节：＋50~－90dB 2.3.2 同轴测试（全频段） 按 10dB 步进调节：＋5~－60dB（DC 小于或等于100V，无极性，步进最低为－50dB）。 2.4 零电平测量误差： 基准条件下：电话加权 频率800Hz，平衡阻抗600Ω ±0.15dB 频段Ⅰ，频率1KHz，平衡阻抗600Ω ，±0.15dB 频段Ⅱ，频率100KHz，同轴阻抗75Ω ，±0.15dB 频段Ⅲ，频率1MHz，同轴阻抗75Ω ，±0.15dB 2.5 电平指示器误差 0dB~－6dB ±0.2dB ＋2dB~－10dB ±0.4dB 2.6 电平换档误差 频段Ⅰ，＋20dB~－70dB ，±0.2dB 频段Ⅱ、Ⅲ，0dB~－50dB ，±0.2dB 平衡输入 a/⊥、 b/⊥时，－40dB ±1dB 2.7 指示电平稳定度 2.7.1 电平随时间的变化量 基准条件下，使本机校正、连续工作 8h，±0.2dB 2.7.2 电平随温度的变化量 工作范围内，相对基准条件温度变化 10℃：±0...
