JJ45045K5井架使用说明书

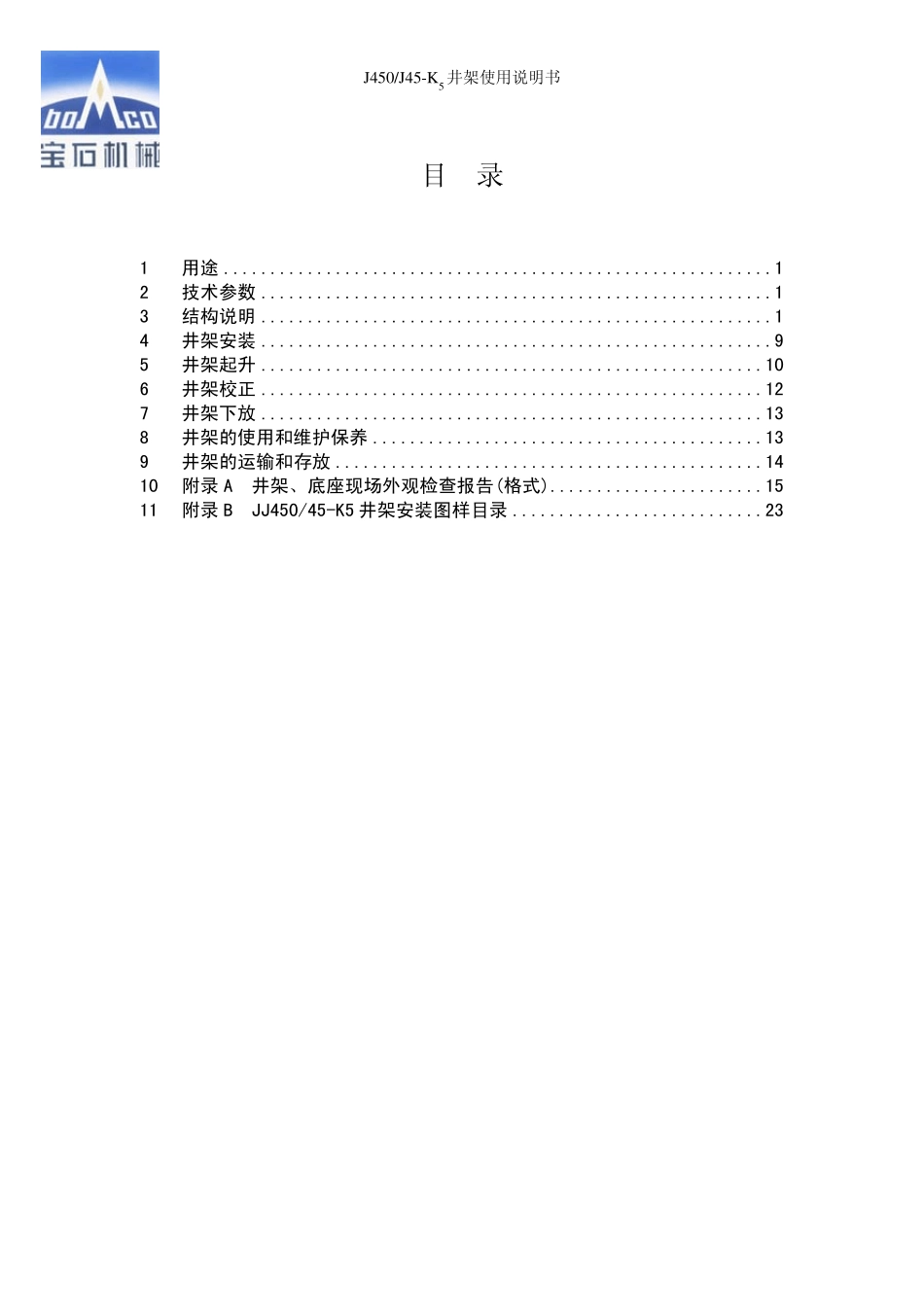

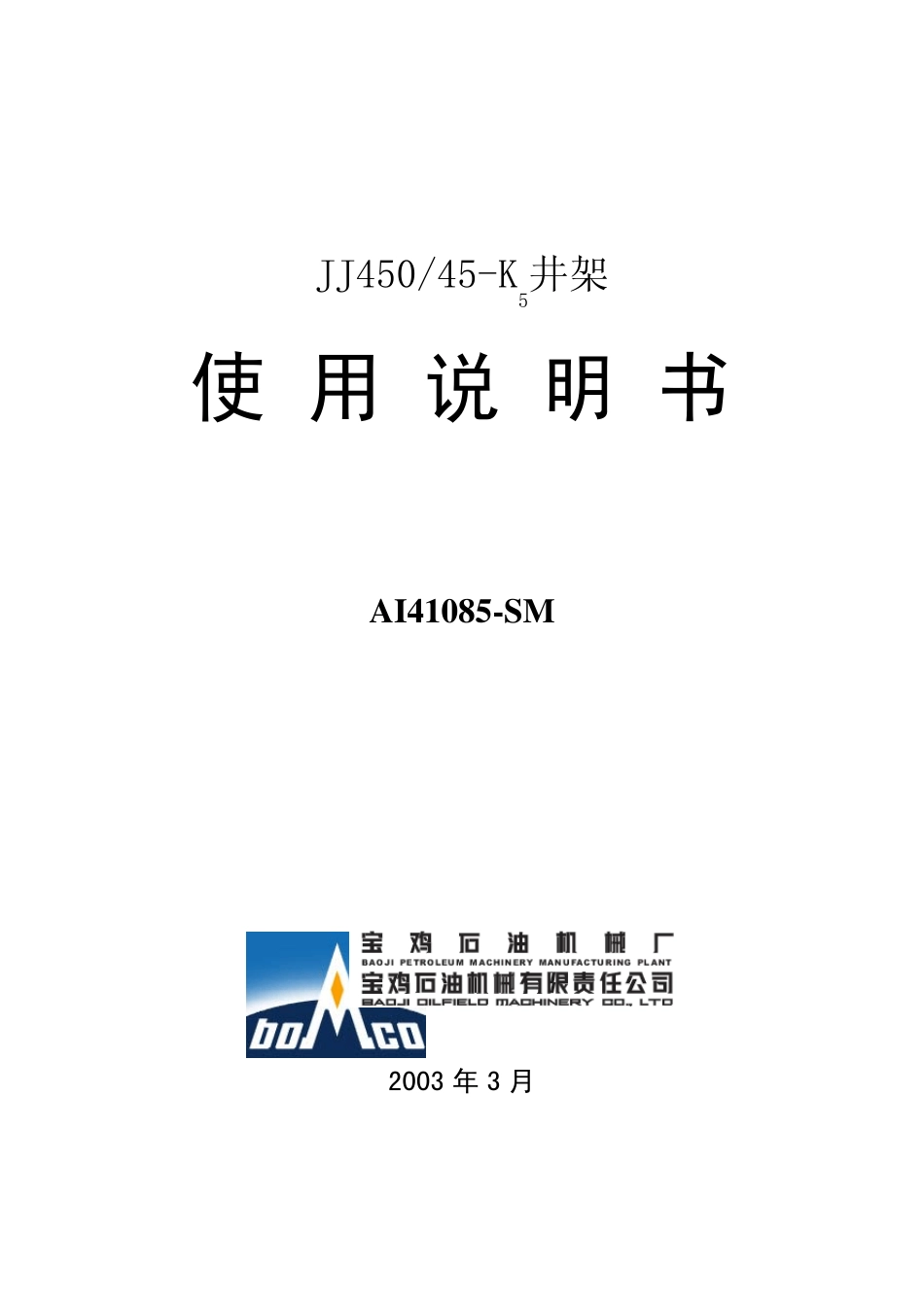

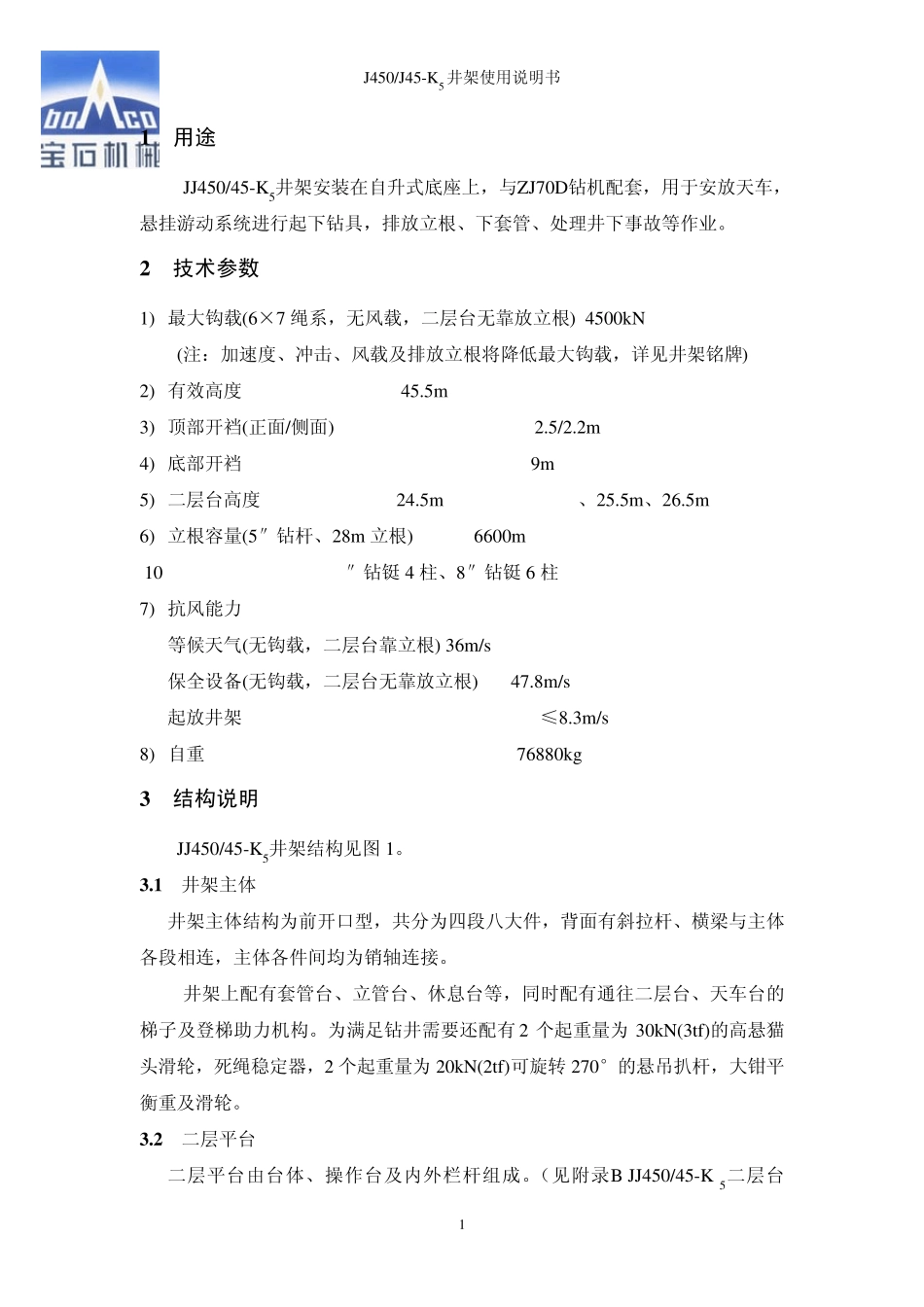

JJ450/45-K5井架 使 用 说 明 书 AI41085-SM 2003 年 3 月 J450/J45-K 5 井架使用说明书 目 录 1 用途...........................................................1 2 技术参数.......................................................1 3 结构说明.......................................................1 4 井架安装.......................................................9 5 井架起升......................................................10 6 井架校正......................................................12 7 井架下放......................................................13 8 井架的使用和维护保养..........................................13 9 井架的运输和存放..............................................14 10 附录A 井架、底座现场外观检查报告(格式).......................15 11 附录B JJ450/45-K5 井架安装图样目录...........................23 J450/J45-K5 井架使用说明书 1 用途 JJ450/45-K5井架安装在自升式底座上，与ZJ70D钻机配套，用于安放天车，悬挂游动系统进行起下钻具，排放立根、下套管、处理井下事故等作业。 2 技术参数 1) 最大钩载(6×7 绳系，无风载，二层台无靠放立根) 4500kN (注：加速度、冲击、风载及排放立根将降低最大钩载，详见井架铭牌) 2) 有效高度 45.5m 3) 顶部开裆(正面/侧面) 2.5/2.2m 4) 底部开裆 9m 5) 二层台高度 24.5m、25.5m、26.5m 6) 立根容量(5″钻杆、28m 立根) 6600m 10″钻铤 4 柱、8″钻铤 6 柱 7) 抗风能力 等候天气(无钩载，二层台靠立根) 36m/s 保全设备(无钩载，二层台无靠放立根) 47.8m/s 起放井架 ≤8.3m/s 8) 自重 76880kg 3 结构说明 JJ450/45-K5井架结构见图 1。 3 .1 井架主体 井架主体结构为前开口型，共分为四段八大件，背面有斜拉杆、横梁与主体各段相连，主体各件间均为销轴连接。 井架上配有套管台、立管台、休息台等，同时配有通往二层台、天车台的梯子及登梯助力机构。为满足钻井需要还配有 2 个起重量为 30kN(3tf)的高悬猫头滑轮，死绳稳定器，2 个起重量为 20kN(2tf)可旋转270°的悬吊扒杆，大钳平衡重及滑轮。 3 .2 二层平台 二层平台由台体、操作台及内外栏杆组成。（见附录B JJ450/45-K 5二层台 1J450/J45-K5 井架使用说明...
