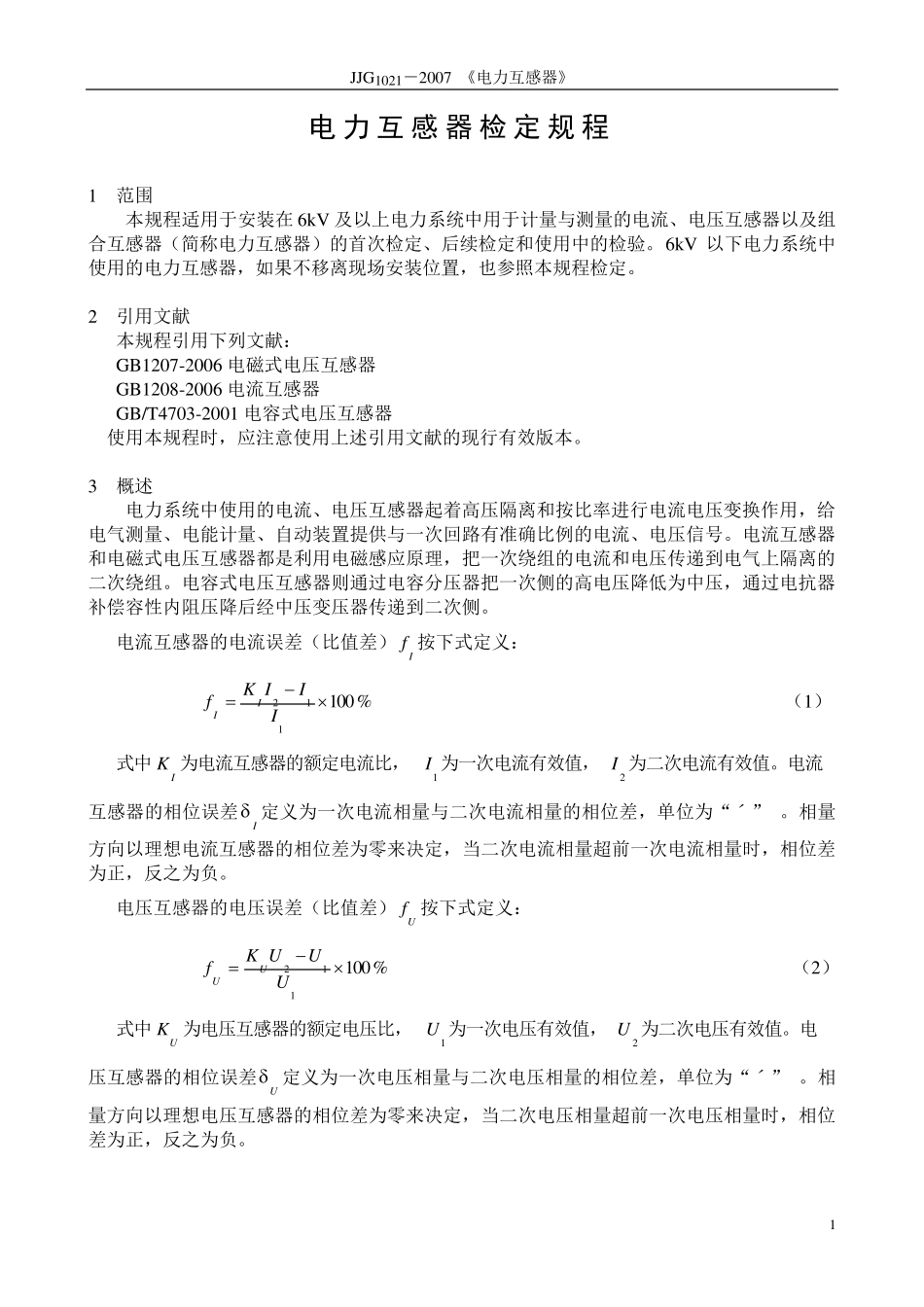

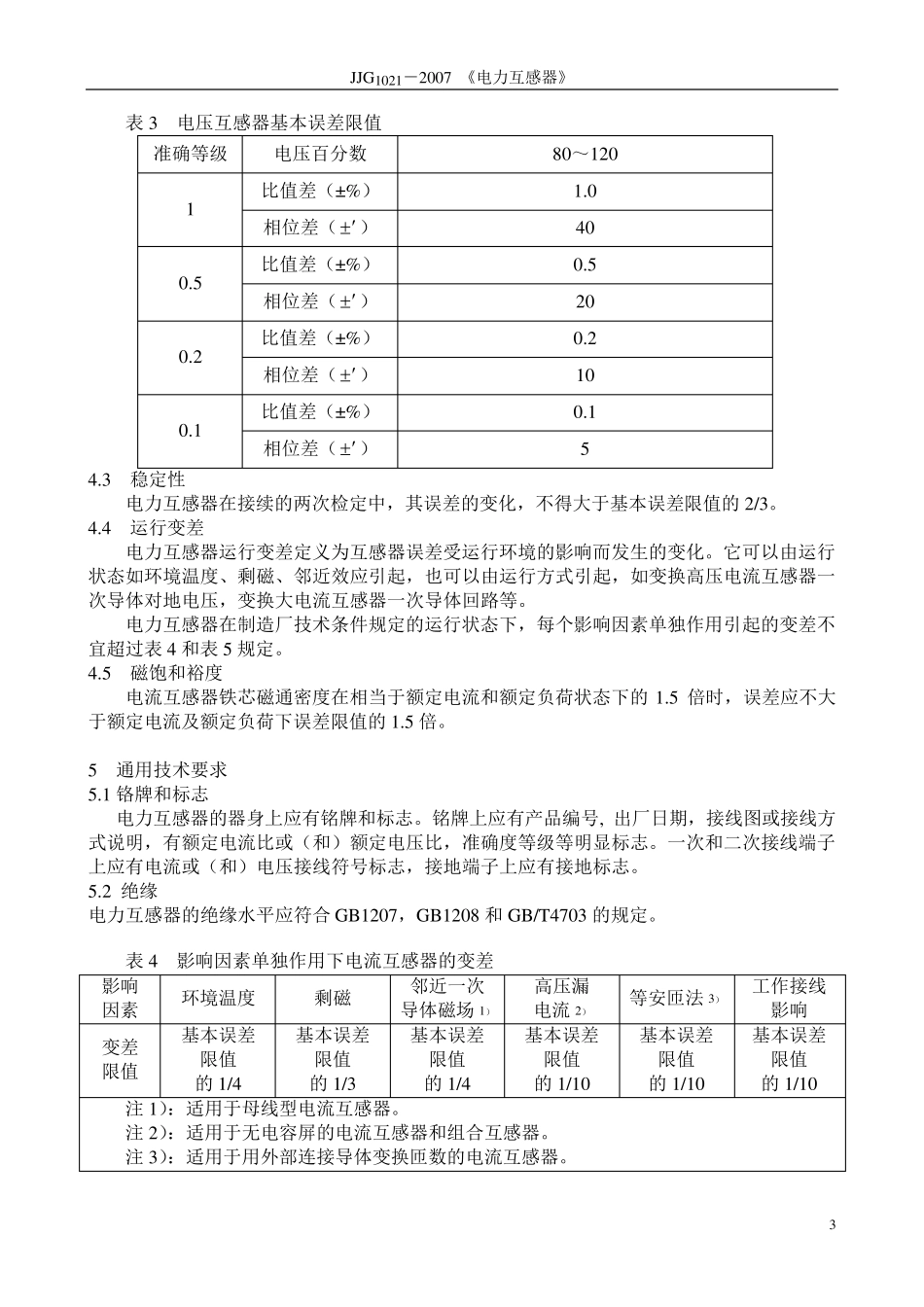

JJG1021-2007 《电力互感器》 1 电力互 感 器 检 定 规 程 1 范围 本规程适用于安装在 6kV 及以上电力系统中用于计量与测量的电流、电压互感器以及组合互感器(简称电力互感器)的首次检定、后续检定和使用中的检验。6kV 以下电力系统中使用的电力互感器,如果不移离现场安装位置,也参照本规程检定。 2 引用文献 本规程引用下列文献: GB1207-2006 电磁式电压互感器 GB1208-2006 电流互感器 GB/T4703-2001 电容式电压互感器 使用本规程时,应注意使用上述引用文献的现行有效版本。 3 概述 电力系统中使用的电流、电压互感器起着高压隔离和按比率进行电流电压变换作用,给电气测量、电能计量、自动装置提供与一次回路有准确比例的电流、电压信号。电流互感器和电磁式电压互感器都是利用电磁感应原理,把一次绕组的电流和电压传递到电气上隔离的二次绕组。电容式电压互感器则通过电容分压器把一次侧的高电压降低为中压,通过电抗器补偿容性内阻压降后经中压变压器传递到二次侧。 电流互感器的电流误差(比值差)If按下式定义: %100112IIIKfII (1) 式中IK 为电流互感器的额定电流比,1I 为一次电流有效值,2I 为二次电流有效值。电流 互感器的相位误差I 定义为一次电流相量与二次电流相量的相位差,单位为“ˊ” 。相量方向以理想电流互感器的相位差为零来决定,当二次电流相量超前一次电流相量时,相位差为正,反之为负。 电压互感器的电压误差(比值差)Uf 按下式定义: %100112UUUKfUU (2) 式中UK 为电压互感器的额定电压比,1U 为一次电压有效值,2U 为二次电压有效值。电 压互感器的相位误差U 定义为一次电压相量与二次电压相量的相位差,单位为“ˊ” 。相量方向以理想电压互感器的相位差为零来决定,当二次电压相量超前一次电压相量时,相位差为正,反之为负。 JJG1021-2007 《电力互感器》 2 4 计量性能要求 4.1 准确度等级 电流互感器按准确度分为0.1、0.2S、0.2、0.5S、0.5、1 级,电压互感器按准确度分为0.1、0.2、0.5、1 级。组合互感器按它所包含的电流、电压互感器的准确度分别定级。 4.2 基本误差 在表1 的参比条件下,电流互感器的误差不得超出表2 给定的限值范围,电压互感器的误差不得超出表3 给定的限值范围,实际误差曲线不得超出误差限值连线所形成的折线范围。 表1 检定的参比条件 环境 温度1) 相对湿度 电源频率 二次负荷2...
