JKYB液压防爆绞车说明书VIP专享

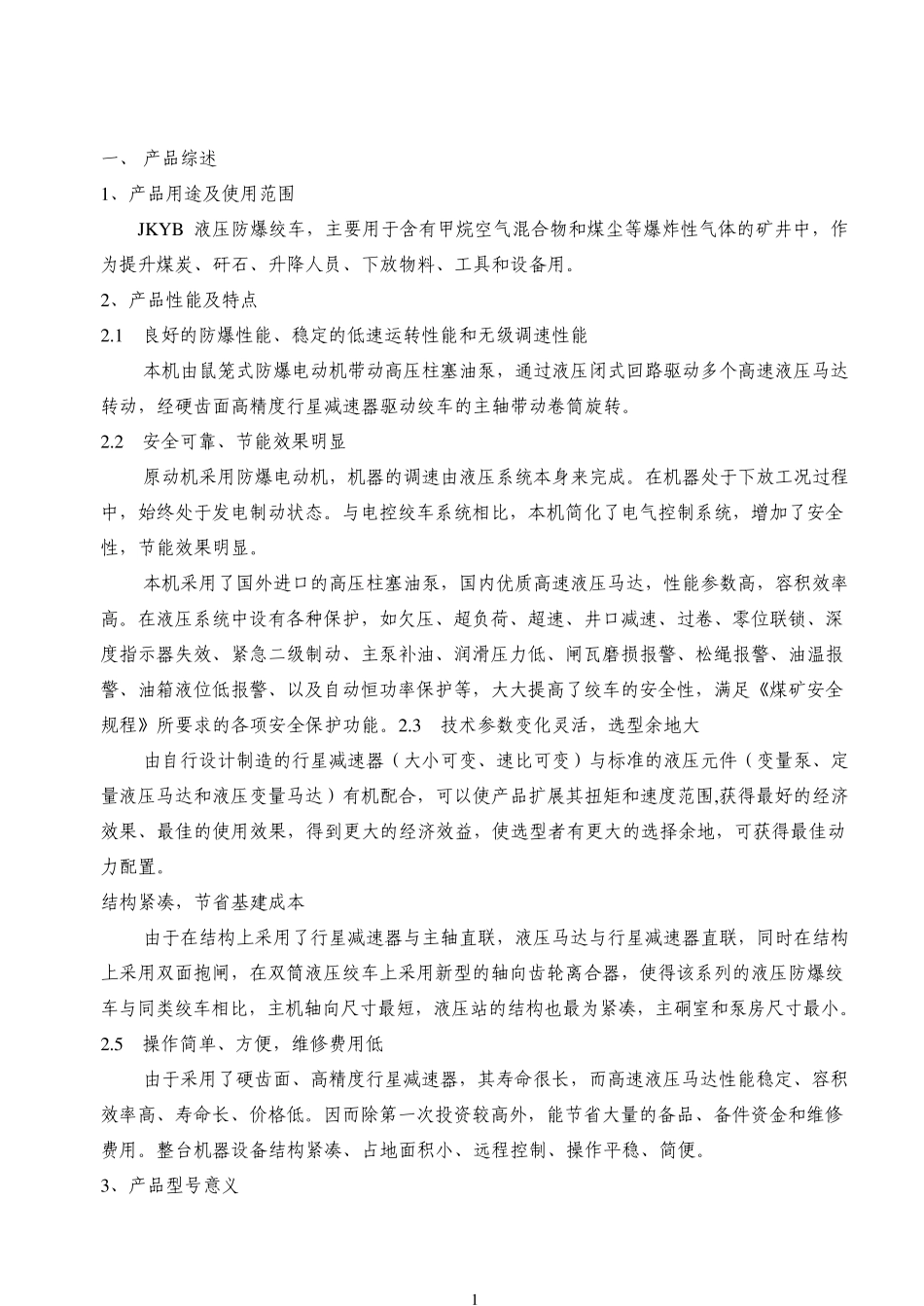

1 一、 产品综述 1、产品用途及使用范围 JK Y B 液压防爆绞车，主要用于含有甲烷空气混合物和煤尘等爆炸性气体的矿井中，作为提升煤炭、矸石、升降人员、下放物料、工具和设备用。 2、产品性能及特点 2.1 良好的防爆性能、稳定的低速运转性能和无级调速性能 本机由鼠笼式防爆电动机带动高压柱塞油泵，通过液压闭式回路驱动多个高速液压马达转动，经硬齿面高精度行星减速器驱动绞车的主轴带动卷筒旋转。 2.2 安全可靠、节能效果明显 原动机采用防爆电动机，机器的调速由液压系统本身来完成。在机器处于下放工况过程中，始终处于发电制动状态。与电控绞车系统相比，本机简化了电气控制系统，增加了安全性，节能效果明显。 本机采用了国外进口的高压柱塞油泵，国内优质高速液压马达，性能参数高，容积效率高。在液压系统中设有各种保护，如欠压、超负荷、超速、井口减速、过卷、零位联锁、深度指示器失效、紧急二级制动、主泵补油、润滑压力低、闸瓦磨损报警、松绳报警、油温报警、油箱液位低报警、以及自动恒功率保护等，大大提高了绞车的安全性，满足《煤矿安全规程》所要求的各项安全保护功能。2.3 技术参数变化灵活，选型余地大 由自行设计制造的行星减速器（大小可变、速比可变）与标准的液压元件（变量泵、定量液压马达和液压变量马达）有机配合，可以使产品扩展其扭矩和速度范围,获得最好的经济效果、最佳的使用效果，得到更大的经济效益，使选型者有更大的选择余地，可获得最佳动力配置。 结构紧凑，节省基建成本 由于在结构上采用了行星减速器与主轴直联，液压马达与行星减速器直联，同时在结构上采用双面抱闸，在双筒液压绞车上采用新型的轴向齿轮离合器，使得该系列的液压防爆绞车与同类绞车相比，主机轴向尺寸最短，液压站的结构也最为紧凑，主硐室和泵房尺寸最小。 2.5 操作简单、方便，维修费用低 由于采用了硬齿面、高精度行星减速器，其寿命很长，而高速液压马达性能稳定、容积效率高、寿命长、价格低。因而除第一次投资较高外，能节省大量的备品、备件资金和维修费用。整台机器设备结构紧凑、占地面积小、远程控制、操作平稳、简便。 3、产品型号意义 2 2 J □ Y B ---- □× □ XP 行星减速器结构 卷筒宽度（m ） 卷筒直径（m ） 防爆 液压 K：提升机（卷筒直径≥2 m ） T：提升绞车（卷筒直径<2 m ） 卷扬机类 卷筒数（单卷筒省略） 4、产品适用的工作条件和工作环境 主机应在...
