JM491QME型汽油机

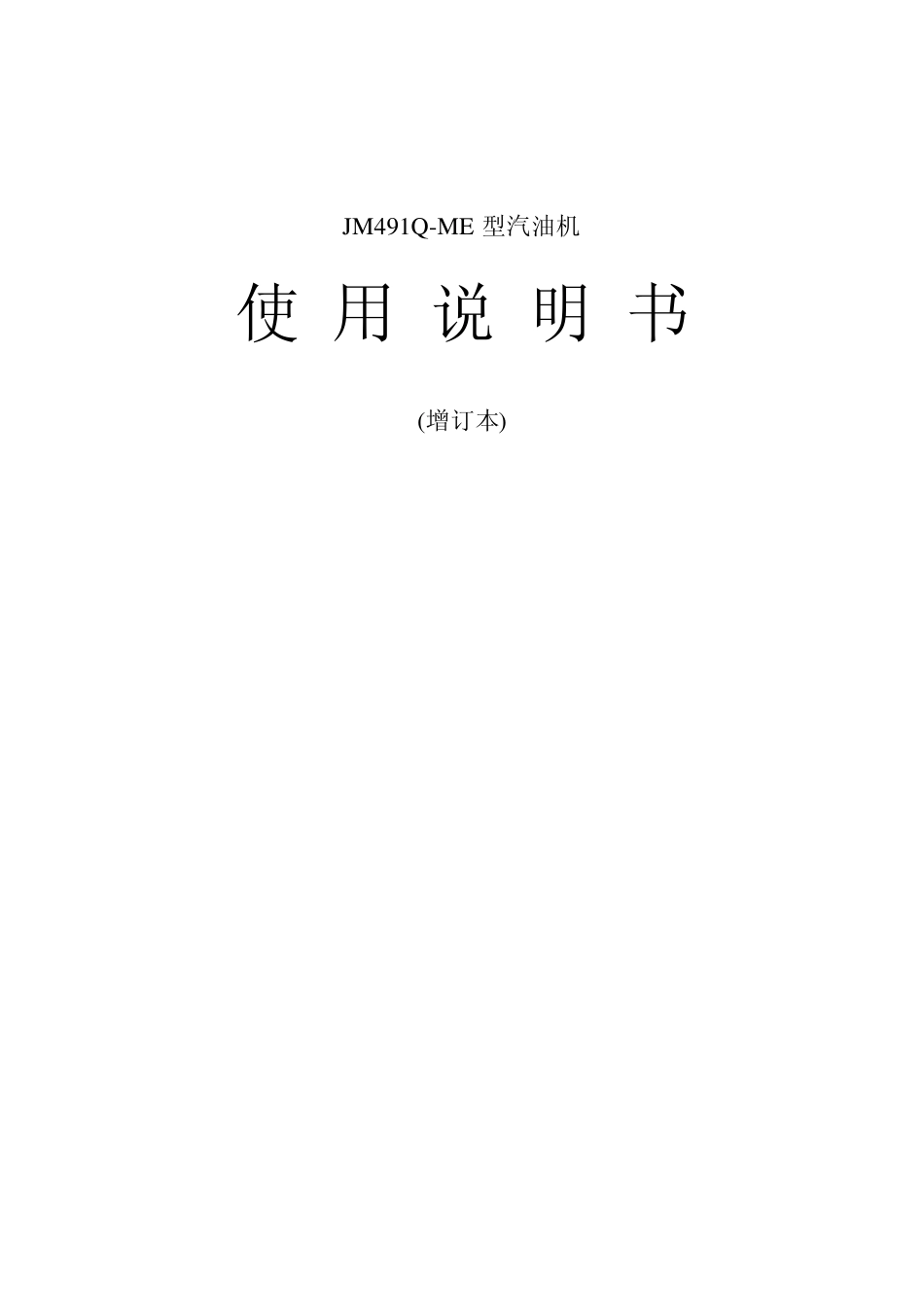

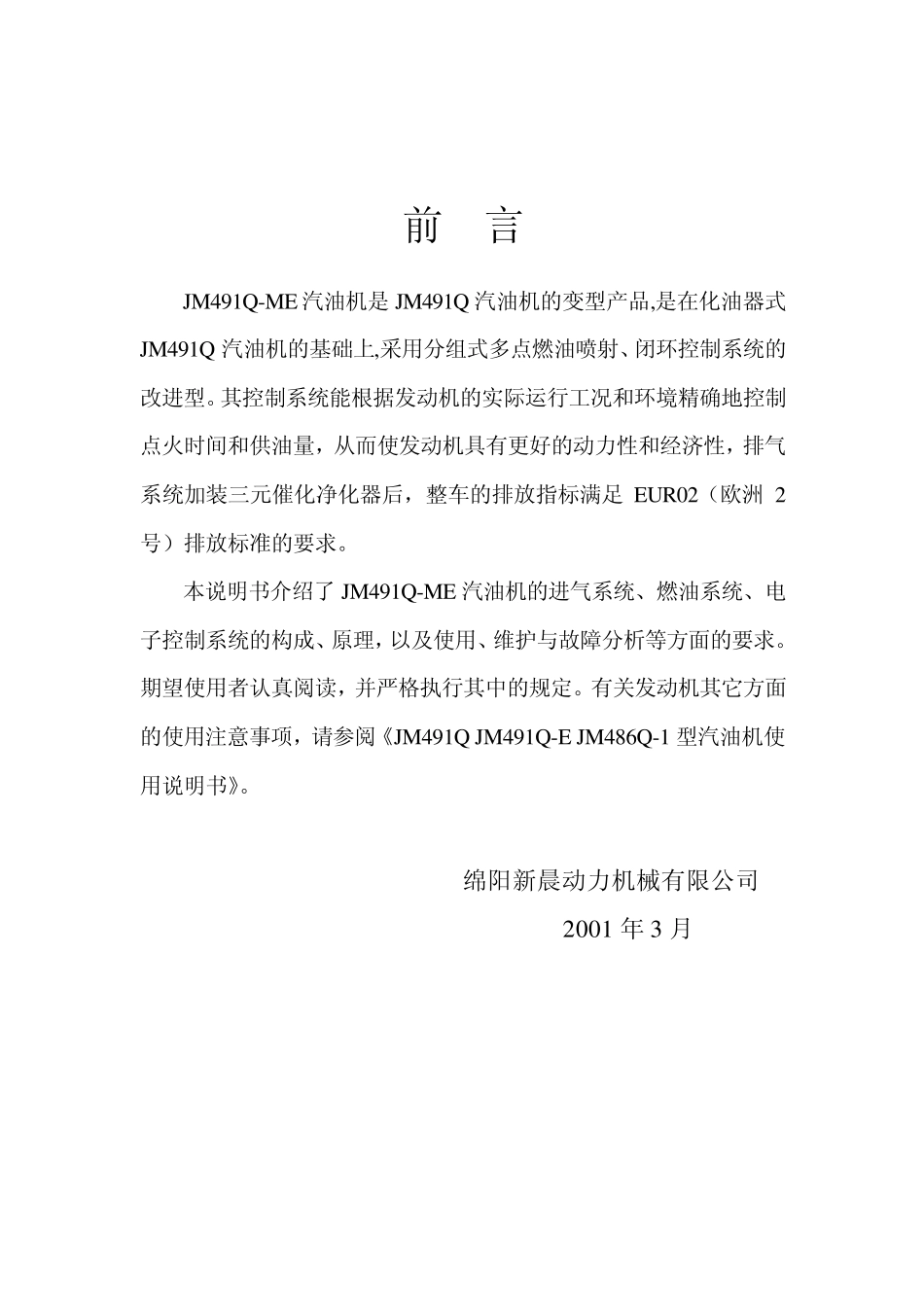

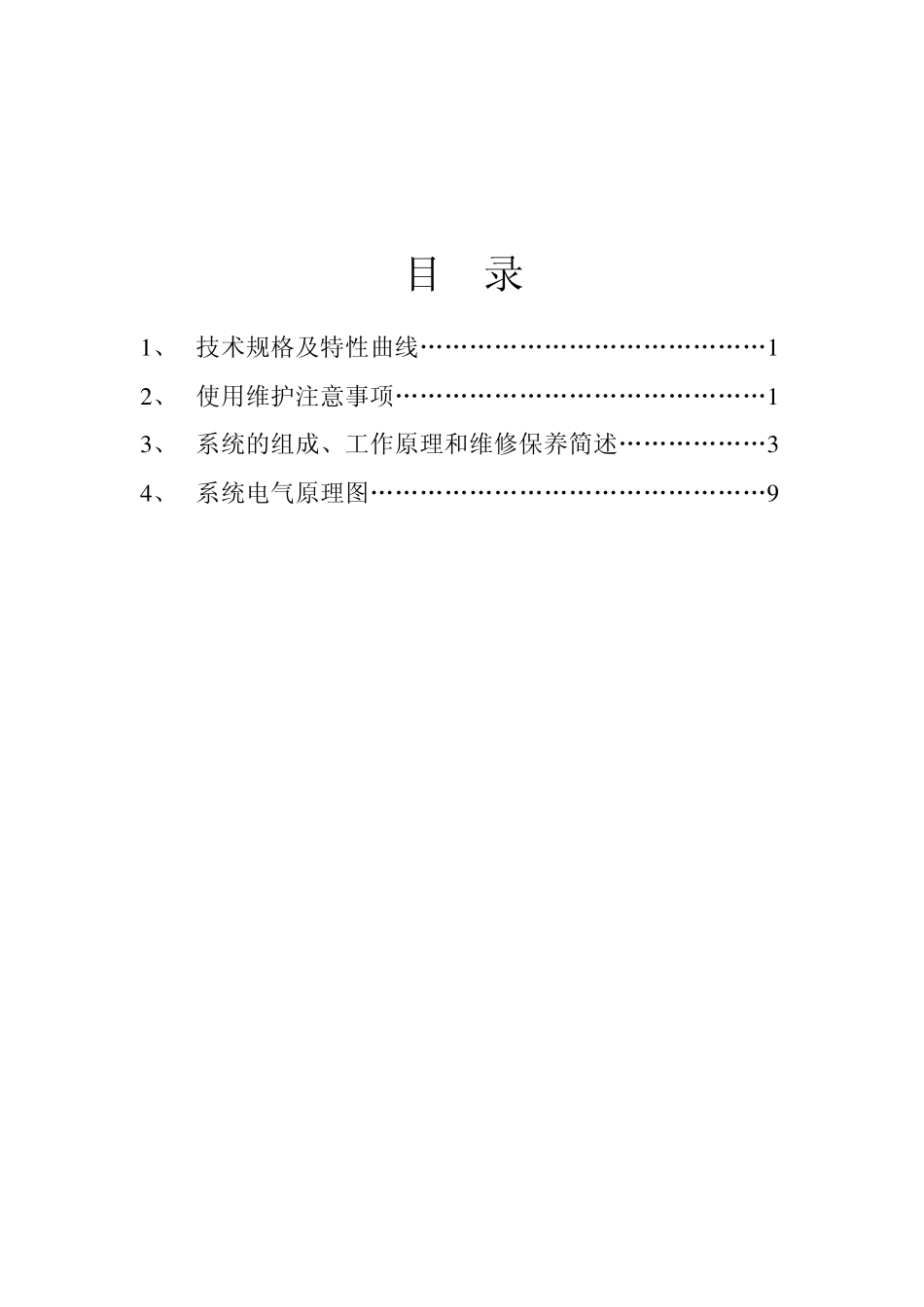

JM491Q-ME 型汽油机 使 用 说 明 书 (增订本) 前 言 JM491Q-ME 汽油机是JM491Q 汽油机的变型产品,是在化油器式JM491Q 汽油机的基础上,采用分组式多点燃油喷射、闭环控制系统的改进型。其控制系统能根据发动机的实际运行工况和环境精确地控制点火时间和供油量，从而使发动机具有更好的动力性和经济性，排气系统加装三元催化净化器后，整车的排放指标满足 EUR02（欧洲 2号）排放标准的要求。 本说明书介绍了 JM491Q-ME 汽油机的进气系统、燃油系统、电子控制系统的构成、原理，以及使用、维护与故障分析等方面的要求。期望使用者认真阅读，并严格执行其中的规定。有关发动机其它方面的使用注意事项，请参阅《JM491Q JM491Q-E JM486Q-1 型汽油机使用说明书》。 绵阳新晨动力机械有限公司 2001 年 3 月 目 录 1 、 技术规格及特性曲线„„„„„„„„„„„„„„1 2 、 使用维护注意事项„„„„„„„„„„„„„„„1 3 、 系统的组成、工作原理和维修保养简述„„„„„„3 4 、 系统电气原理图„„„„„„„„„„„„„„„„9 1 JM491Q-ME 技术规格 型号 JM491Q-ME 燃油供给方式 电控分组多点喷射 最大功率/转速 76kw /4200-4600rpm 最大扭矩/转速 193N.m/2000-2600rpm 最低空载稳定转速 800±50rpm 燃油/牌号 无铅 93#或 95#(GB17930) 比质量 2.05kg/kw 升功率 33.97kw /L 平均有效压力 885kpa 外形尺寸(长×宽×高 mm) 826×517×651 注：其它项目与 JM491Q 技术规格相同。 外特性和万有特性如下图： 2 使用和维修注意事项 JM491Q-ME采用的是电子控制燃油分组喷射方式，它同 JM491Q和 JM491Q-E 相比在使用上有许多特别之处，以下内容请您在使用和维修过程中务必遵守。否则将给你带来许多不必要的麻烦和损失。 （1）、发动机管理系统在任何工况下都会提供合适的油气混合气和点火提前角，因此在任何天气条件下，起动前和发动时无需踩下油门踏板。如发动机不能立刻起动，10 秒钟内请中断起动马达，少待片刻再次起动以保护蓄电池和起动马达。 当数次尝试仍不能起动发动机时，发动机可能由于汽缸内部燃油过多（俗称“俺死”）。此时应将油门踏板踩到底，起动马达，5-6 秒后完全放开油门踏板，再起动发动机即可成功。 注意：对于初次起动的车辆（新车或进行过供油系统维修的车辆），可能需要较长的起动时间，以便供油系统管路充油并建立起正常的工作压力，...
