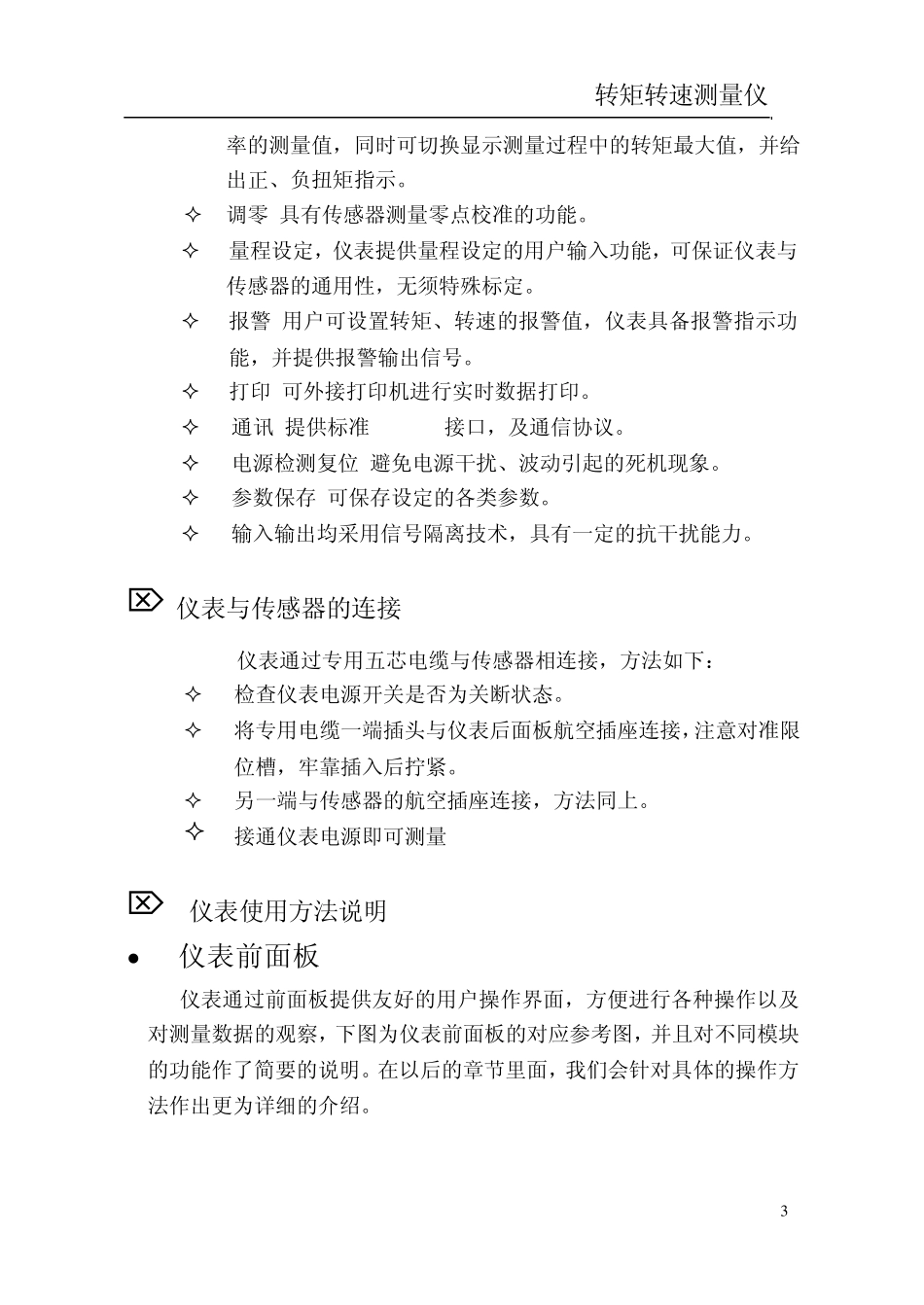

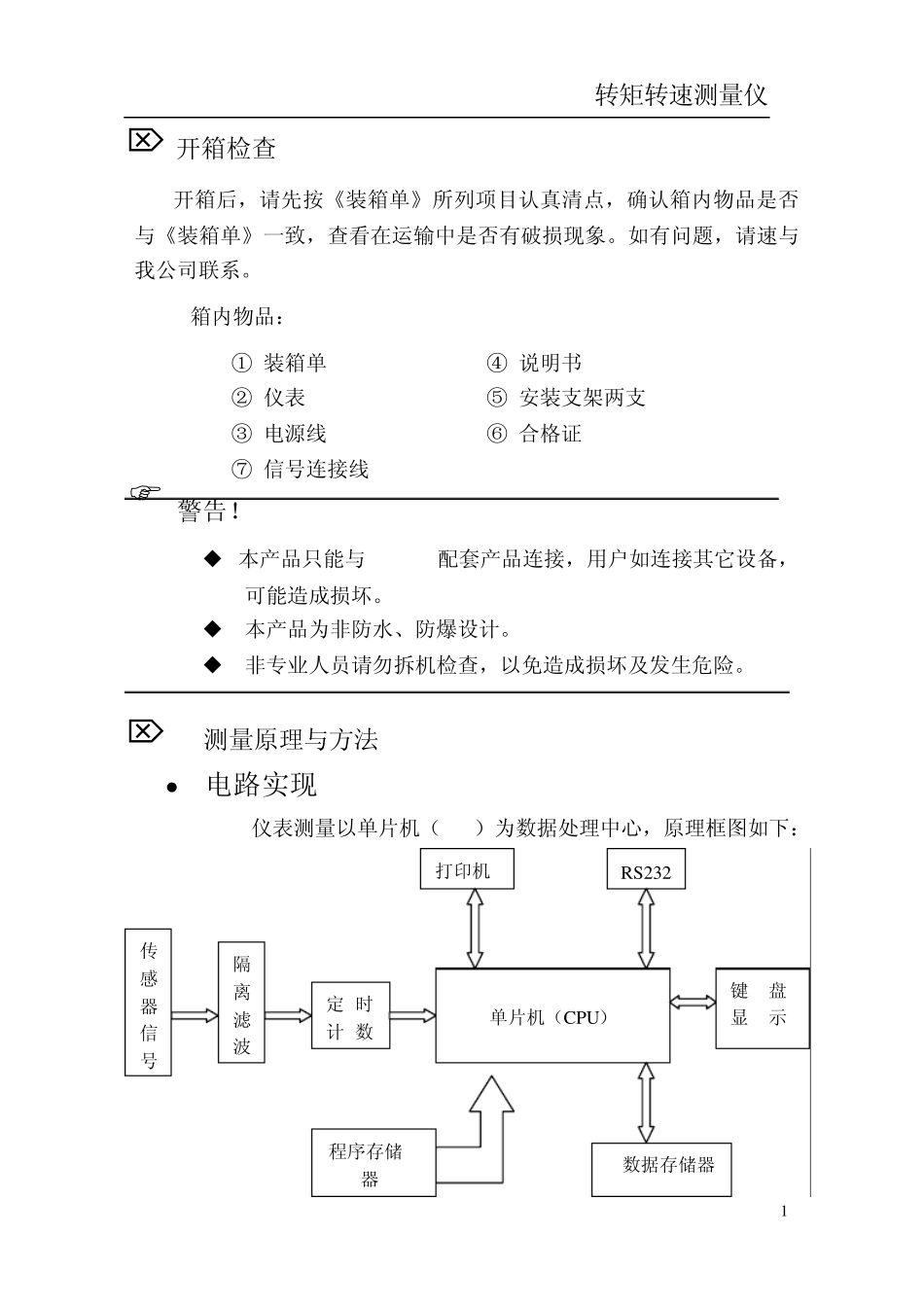

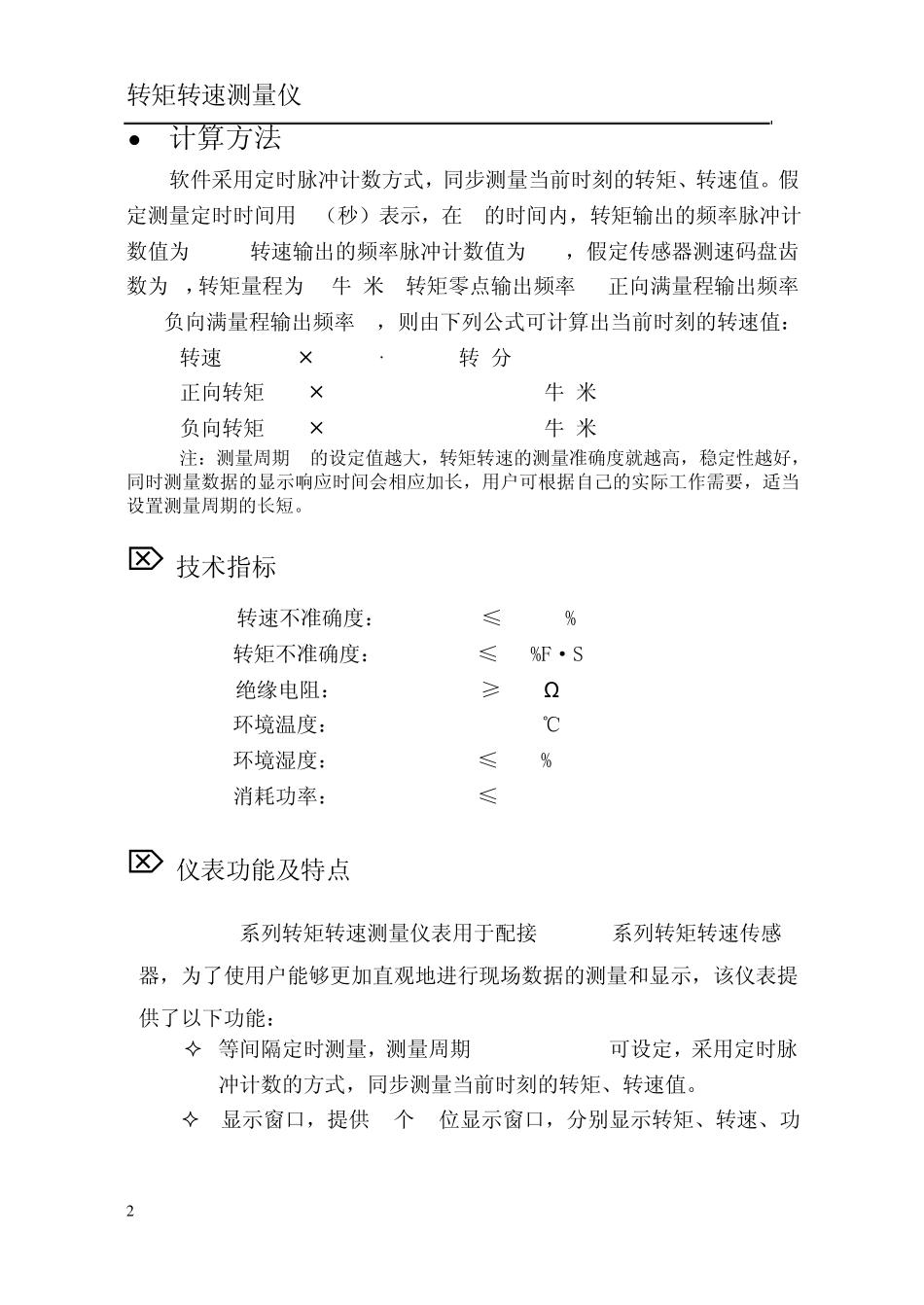

转矩转速测量仪 1  开箱检查 开箱后，请先按《装箱单》所列项目认真清点，确认箱内物品是否与《装箱单》一致，查看在运输中是否有破损现象。如有问题，请速与我公司联系。 箱内物品： ① 装箱单 ④ 说明书 ② 仪表 ⑤ 安装支架两支 ③ 电源线 ⑥ 合格证 ⑦ 信号连接线  警告！  本产品只能与JN338配套产品连接，用户如连接其它设备， 可能造成损坏。  本产品为非防水、防爆设计。  非专业人员请勿拆机检查，以免造成损坏及发生危险。  测量原理与方法  电路实现 仪表测量以单片机（CPU）为数据处理中心，原理框图如下： 传感器信号 隔离滤波 定 时 计 数 单片机（CPU） 键 盘 显 示 打印机 RS232 程序存储 器 数据存储器 转矩转速测量仪 2  计算方法 软件采用定时脉冲计数方式，同步测量当前时刻的转矩、转速值。假定测量定时时间用 T（秒）表示，在T的时间内，转矩输出的频率脉冲计数值为Num, 转速输出的频率脉冲计数值为Nun，假定传感器测速码盘齿数为Z，转矩量程为N(牛.米),转矩零点输出频率f0,正向满量程输出频率fp, 负向满量程输出频率fr，则由下列公式可计算出当前时刻的转速值： 转速 = (Nun60)/(TZ) (转/分) 正向转矩 = N(Num/T-f0)/(fp-f0) ( 牛.米) 负向转矩 = N(Num/T-f0)/(f0-fr) ( 牛.米) 注：测量周期T的设定值越大，转矩转速的测量准确度就越高，稳定性越好，同时测量数据的显示响应时间会相应加长，用户可根据自己的实际工作需要，适当设置测量周期的长短。  技术指标 转速不准确度： ≤0.2% 转矩不准确度： ≤0.2%F·S 绝缘电阻： ≥200MΩ 环境温度： -20~60℃ 环境湿度： ≤90%RH 消耗功率： ≤13W  仪表功能及特点 JN338系列转矩转速测量仪表用于配接 JN-338系列转矩转速传感 器，为了使用户能够更加直观地进行现场数据的测量和显示，该仪表提 供了以下功能：  等间隔定时测量，测量周期T=20--2000ms可设定，采用定时脉冲计数的方式，同步测量当前时刻的转矩、转速值。  显示窗口，提供 3个 5位显示窗口，分别显示转矩、转速、功 转矩转速测量仪 3 率的测量值，同时可切换显示测量过程中的转矩最大值，并给出正、负扭矩指示。  调零:具有传感器测量零点校准的功能。  量程设定，仪表提供量程设定的用户输入功能，可保证仪表与传感器的通用性，无须特殊标定。  报警:用户...
