JTP1.2×1.2矿用提升绞车设计计算书

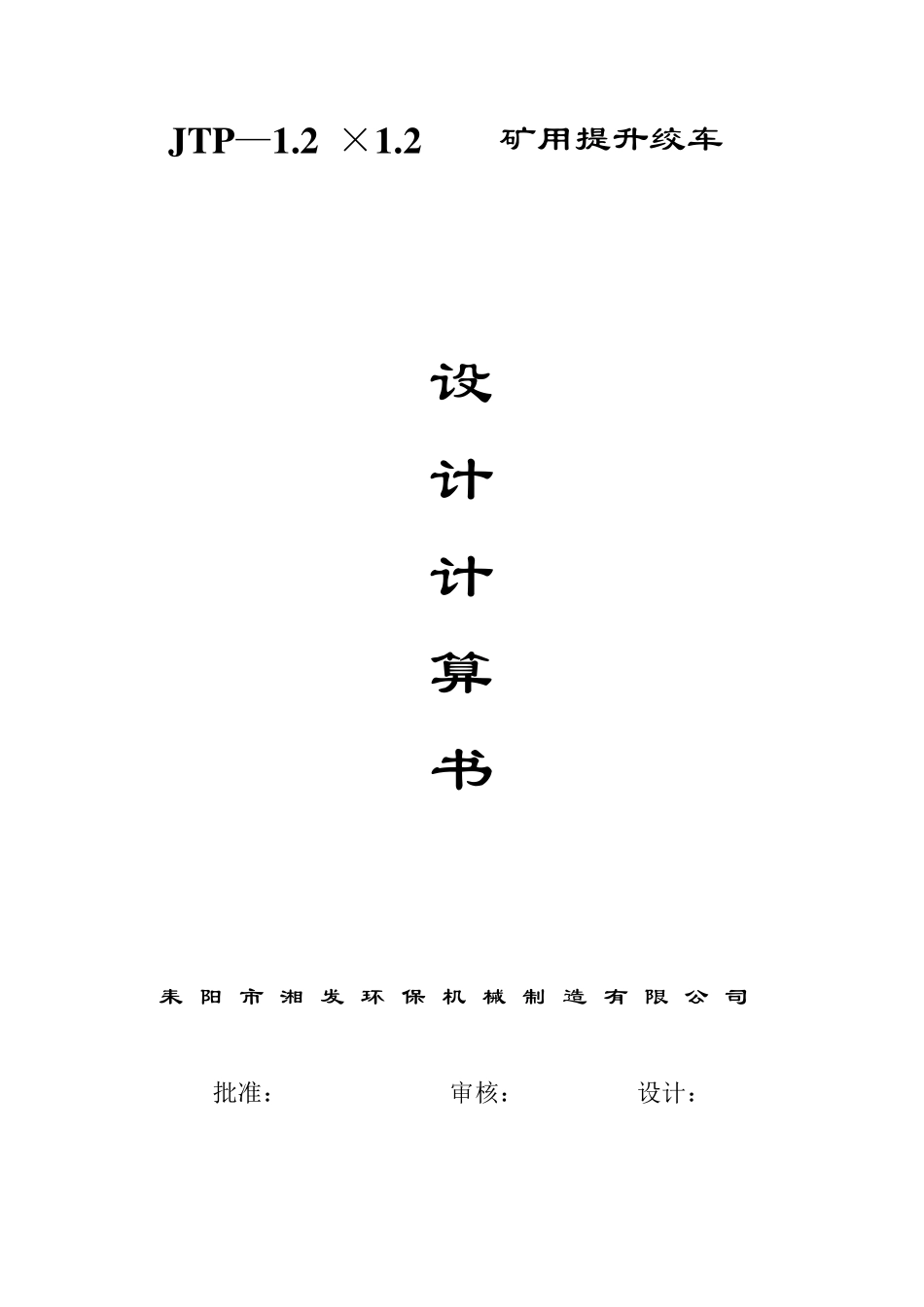

JTP1.2×1.2矿用提升绞车设计计算书_第1页
1/9

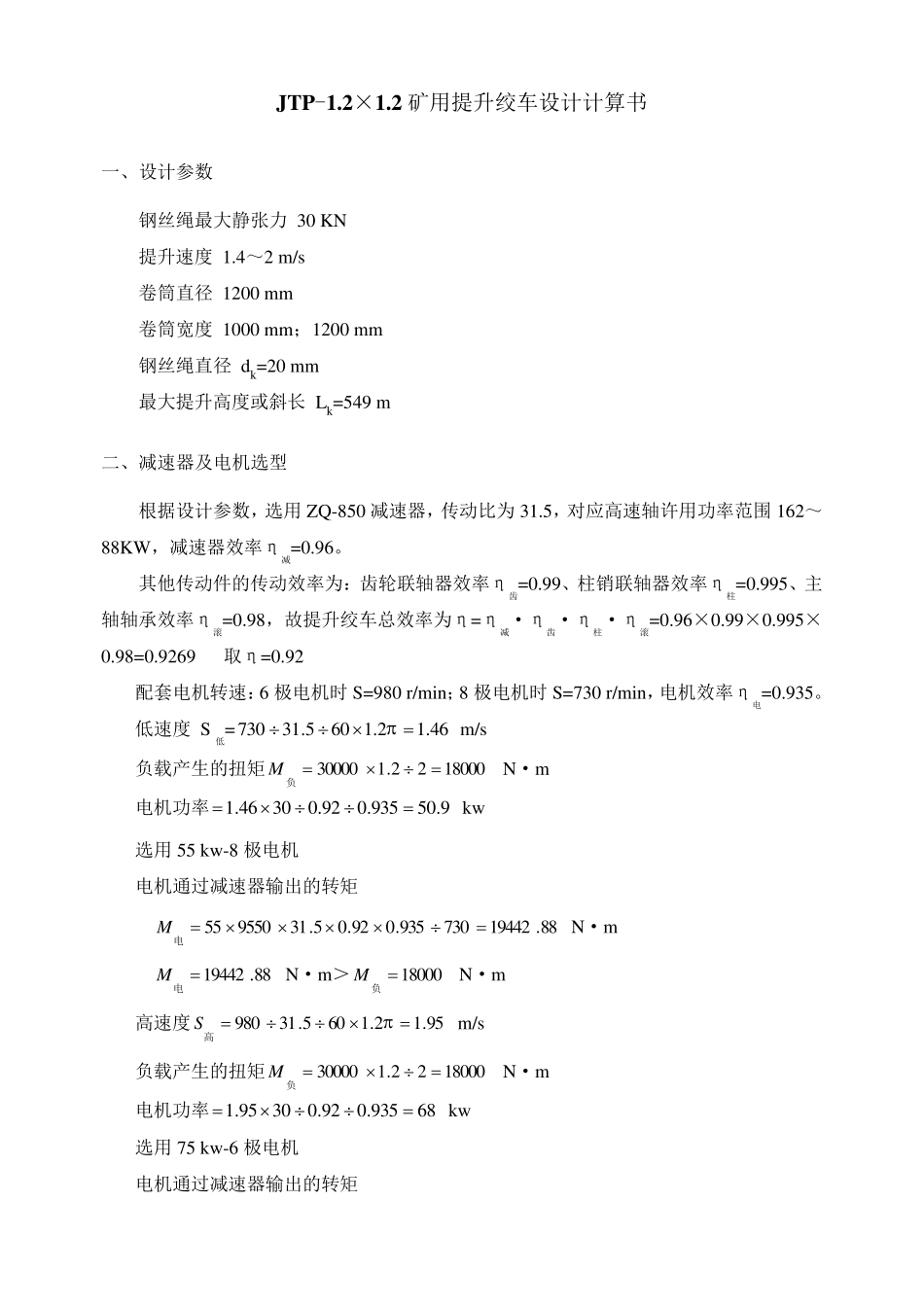

JTP1.2×1.2矿用提升绞车设计计算书_第2页
2/9

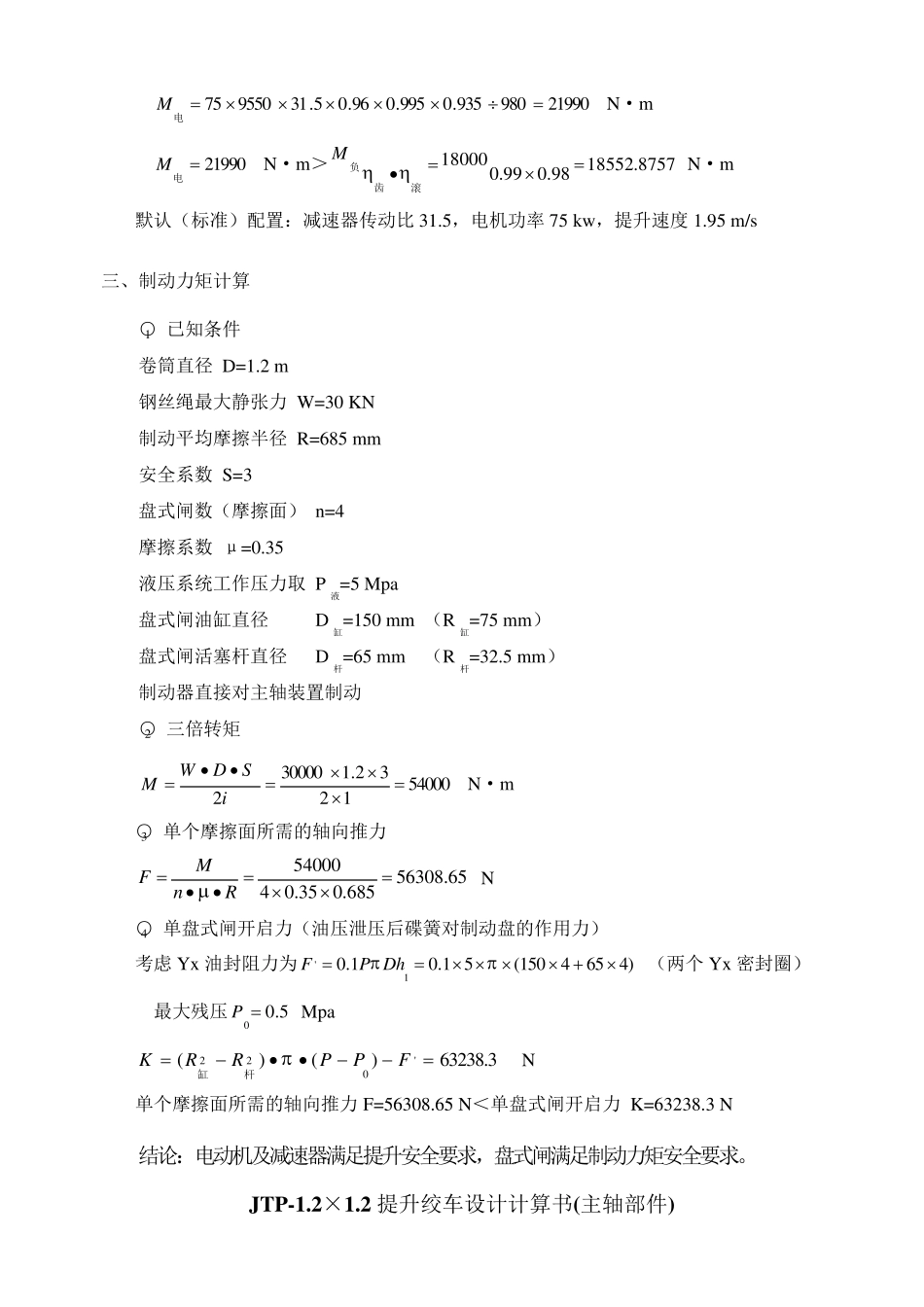

JTP1.2×1.2矿用提升绞车设计计算书_第3页
3/9
矿用提升绞车 设 计 计 算 书 耒 阳 市 湘 发 环 保 机 械 制 造 有 限 公 司 批准: 审核: 设计: JTP—1.2 ×1.2 JTP-1.2×1.2 矿用提升绞车设计计算书 一、设计参数 钢丝绳最大静张力 30 KN 提升速度 1.4~2 m/s 卷筒直径 1200 mm 卷筒宽度 1000 mm;1200 mm 钢丝绳直径 dk=20 mm 最大提升高度或斜长 Lk=549 m 二、减速器及电机选型 根据设计参数,选用ZQ-850 减速器,传动比为31.5,对应高速轴许用功率范围162~88KW,减速器效率η减=0.96。 其他传动件的传动效率为:齿轮联轴器效率η齿=0.99、柱销联轴器效率η柱=0.995、主轴轴承效率η滚=0.98,故提升绞车总效率为η=η减·η齿·η柱·η滚=0.96×0.99×0.995×0.98=0.9269 取η=0.92 配套电机转速:6 极电机时 S=980 r/min;8 极电机时 S=730 r/min,电机效率η电=0.935。 低速度 S低=46.12.1605.31730 m/s 负载产生的扭矩1800022.130000负M N·m 电机功率9.50935.092.03046.1 kw 选用55 kw -8 极电机 电机通过减速器输出的转矩 88.19442730935.092.05.31955055电M N·m 88.19442电M N·m>18000负M N·m 高速度95.12.1605.31980高S m/s 负载产生的扭矩1800022.130000负M N·m 电机功率68935.092.03095.1 kw 选用75 kw -6 极电机 电机通过减速器输出的转矩 21990980935.0995.096.05.31955075电M N·m 21990电M N·m>8757.1855298.099.018000•滚齿负M N·m 默认(标准)配置:减速器传动比 31.5,电机功率 75 kw,提升速度 1.95 m/s 三、制动力矩计算 ○1 已知条件 卷筒直径 D=1.2 m 钢丝绳最大静张力 W=30 KN 制动平均摩擦半径 R=685 mm 安全系数 S=3 盘式闸数(摩擦面) n=4 摩擦系数 μ=0.35 液压系统工作压力取 P液=5 Mpa 盘式闸油缸直径 D缸=150 mm (R缸=75 mm) 盘式闸活塞杆直径 D杆=65 mm (R杆=32.5 mm) 制动器直接对主轴装置制动 ○2 三倍转矩 540001232.1300002••iSDWM N·m ○3 单个摩擦面所需的轴向推力 5400056308.654 0.350.685MFnR•• N ○4 单盘式闸开启力(油压泄压后碟簧对制动盘的作用力) 考虑 Yx油封阻力为'10.10.1 5(1504654)FP Dh  (两个...
