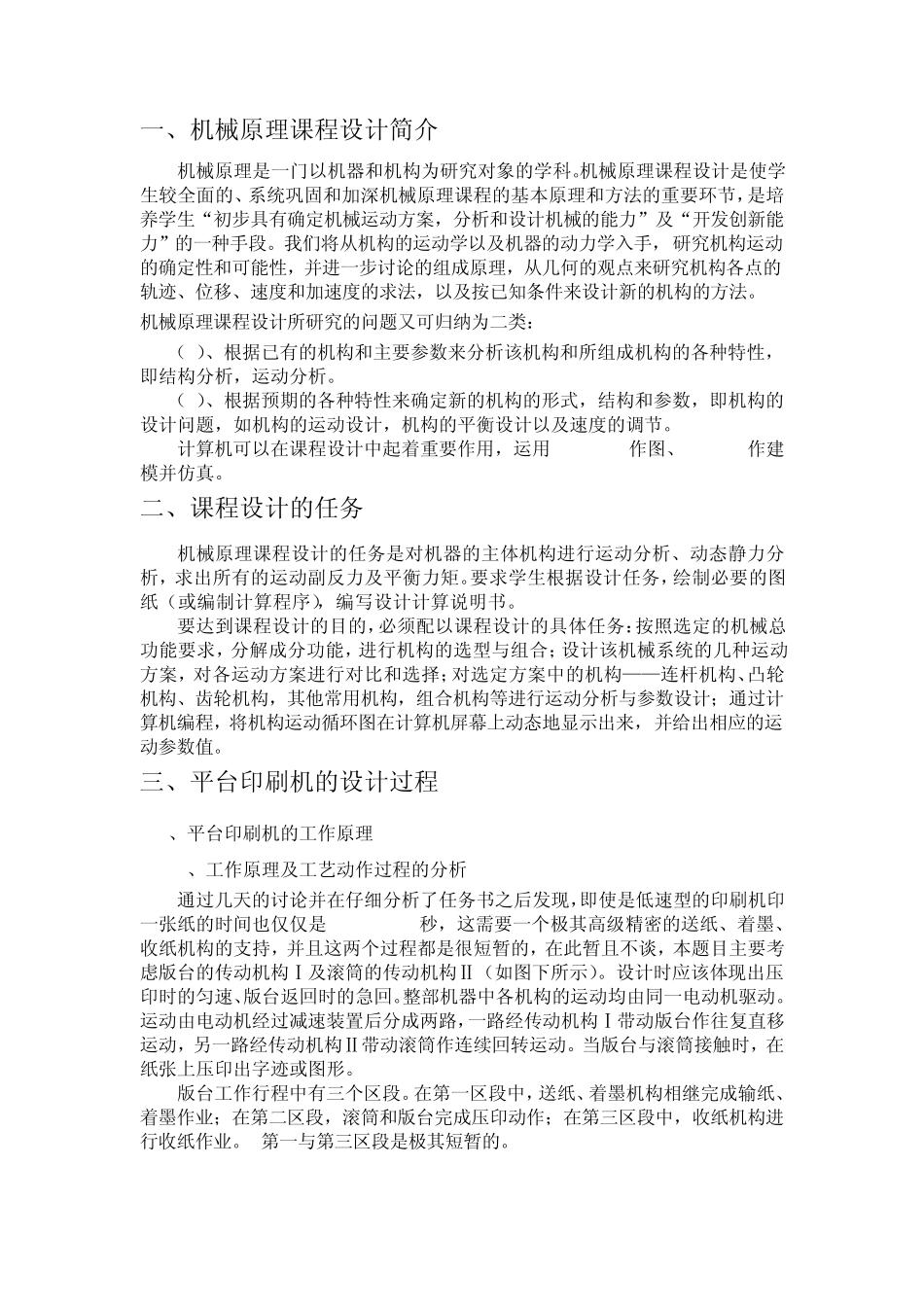

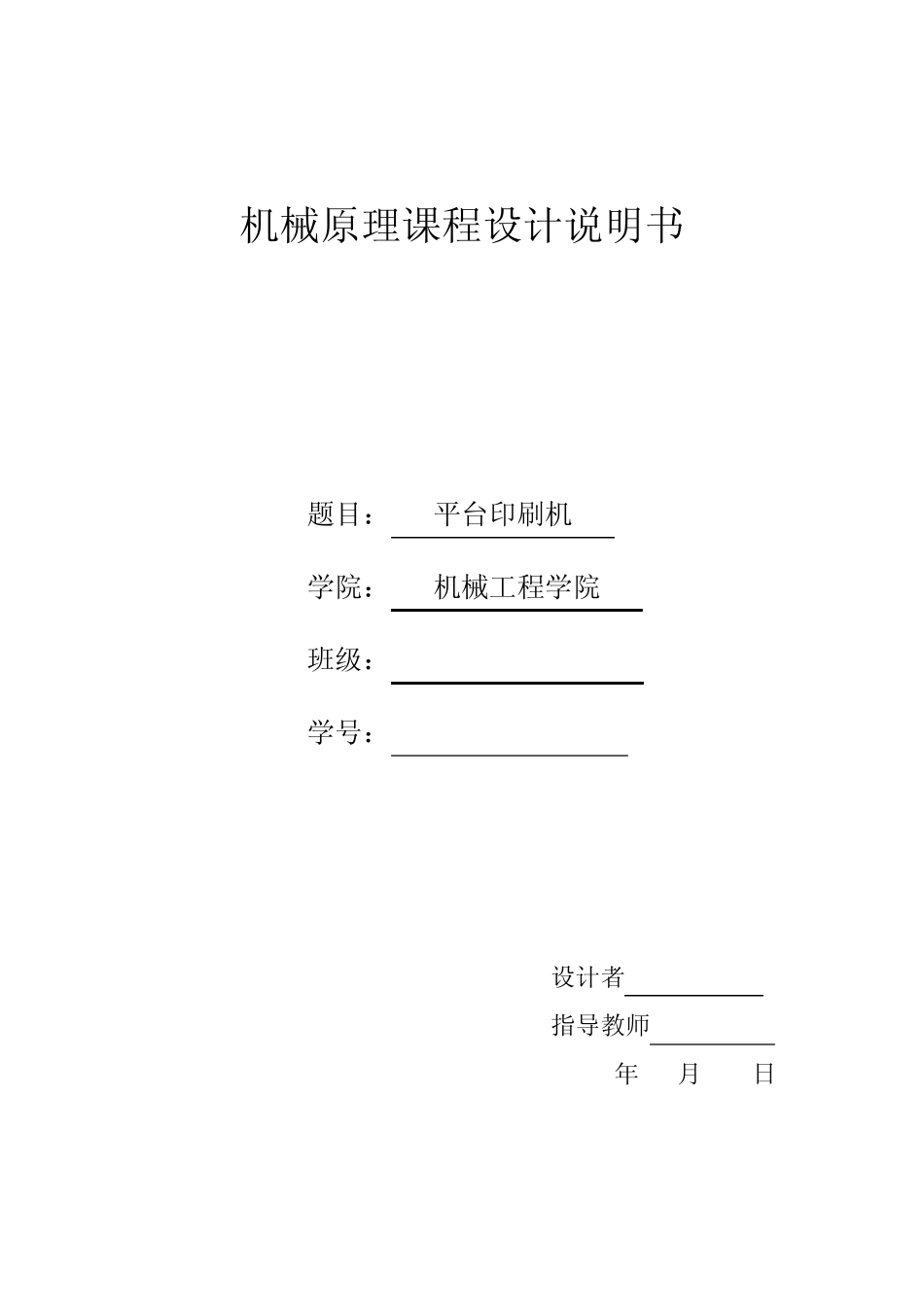

机械原理课程设计说明书 题目： 平台印刷机 学院： 机械工程学院 班级： 学号： 设计者 指导教师 2011 年 7 月 12 日 一、机械原理课程设计简介 机械原理是一门以机器和机构为研究对象的学科
机械原理课程设计是使学生较全面的、系统巩固和加深机械原理课程的基本原理和方法的重要环节，是培养学生“初步具有确定机械运动方案，分析和设计机械的能力”及“开发创新能力”的一种手段
我们将从机构的运动学以及机器的动力学入手，研究机构运动的确定性和可能性，并进一步讨论的组成原理，从几何的观点来研究机构各点的轨迹、位移、速度和加速度的求法，以及按已知条件来设计新的机构的方法
机械原理课程设计所研究的问题又可归纳为二类： （1）、根据已有的机构和主要参数来分析该机构和所组成机构的各种特性，即结构分析，运动分析
（2）、根据预期的各种特性来确定新的机构的形式，结构和参数，即机构的设计问题，如机构的运动设计，机构的平衡设计以及速度的调节
计算机可以在课程设计中起着重要作用，运用AutoCAD作图、matlab作建模并仿真
二、课程设计的任务 机械原理课程设计的任务是对机器的主体机构进行运动分析、动态静力分析，求出所有的运动副反力及平衡力矩
要求学生根据设计任务，绘制必要的图纸（或编制计算程序），编写设计计算说明书
要达到课程设计的目的，必须配以课程设计的具体任务：按照选定的机械总功能要求，分解成分功能，进行机构的选型与组合；设计该机械系统的几种运动方案，对各运动方案进行对比和选择；对选定方案中的机构——连杆机构、凸轮机构、齿轮机构，其他常用机构，组合机构等进行运动分析与参数设计；通过计算机编程，将机构运动循环图在计算机屏幕上动态地显示出来，并给出相应的运动参数值
三、平台印刷机的设计过程 3

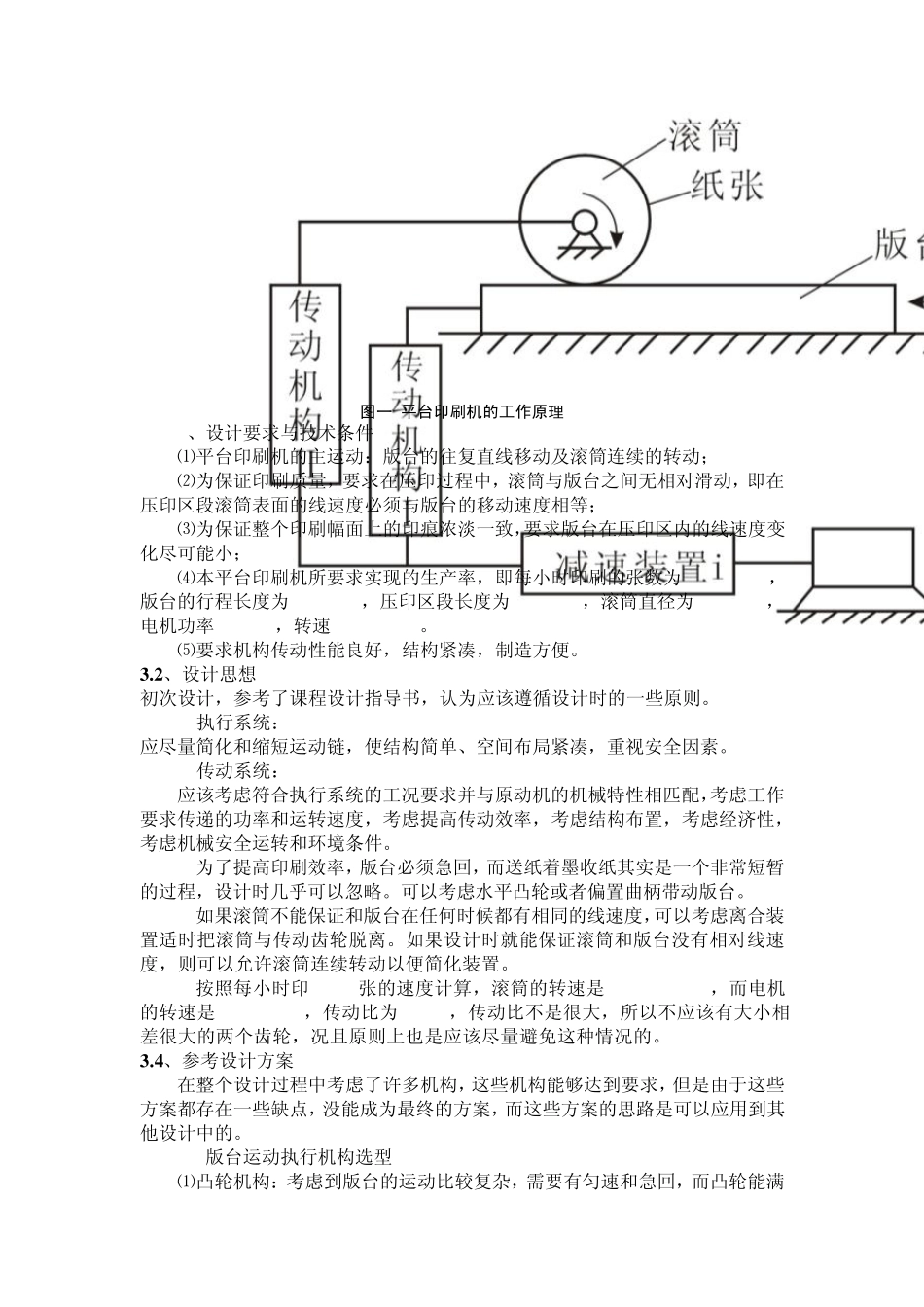

1、平台印刷机的工作原理 3
1、工作原理及工艺动作过程的分析 通过几天的讨论并在
