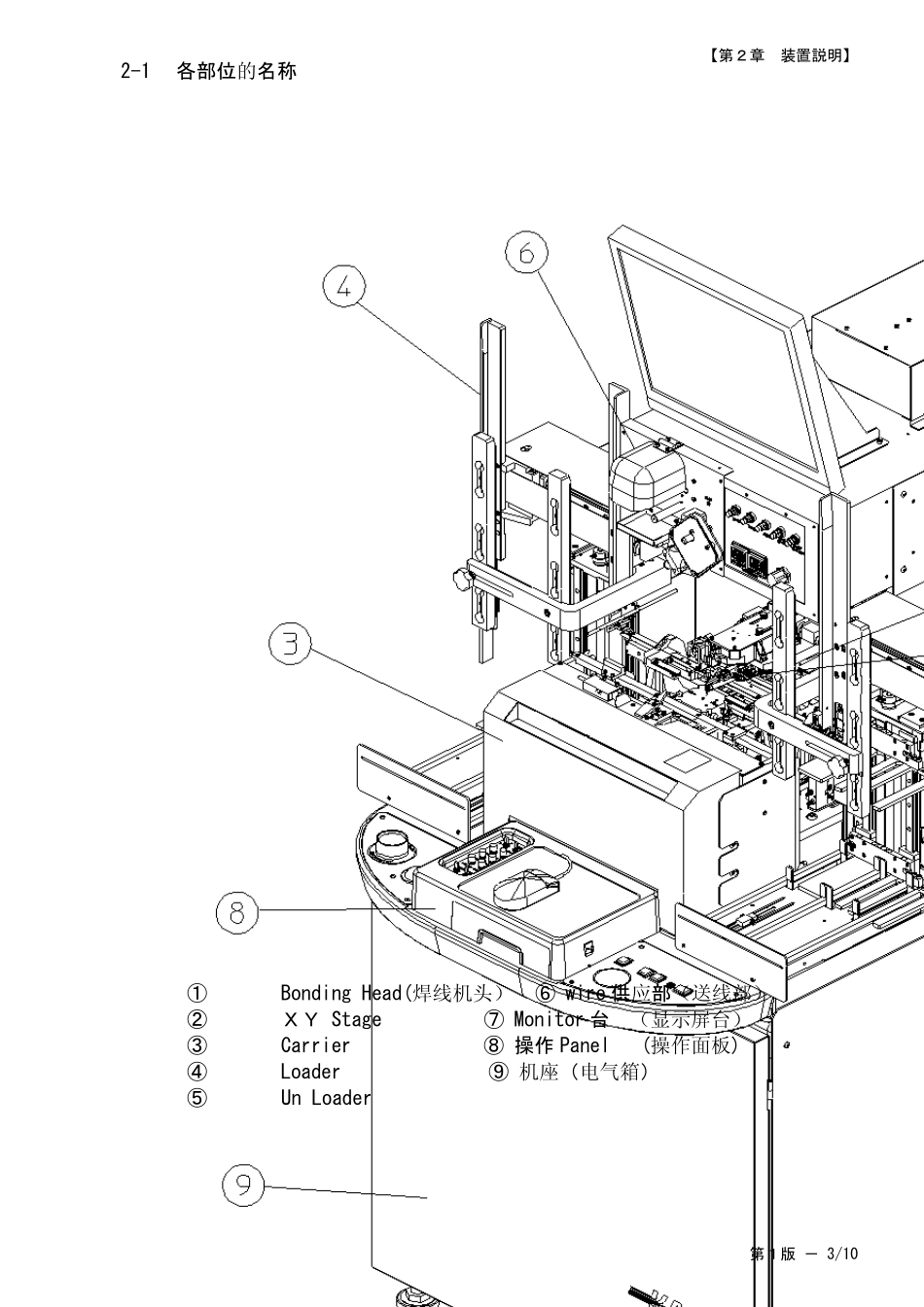

【第２章 装置説明】 第１版 － 1/10 第２章 设备说明 目录 ２－１ 各部位的名称 ２－２ 各部位的功能 【第２章 装置説明】 第１版 － 2/10 履历 版 变更内容 变更日 １ 初版 2010/01/01 【第２章 装置説明】 第１版 － 3/10 2-1 各部位的名称 ① Bonding Head(焊线机头） ⑥ wire 供应部（送线部） ② ＸＹ Stage ⑦ Monitor 台 （显示屏台） ③ Carrier ⑧ 操作 Panel (操作面板) ④ Loader ⑨ 机座（电气箱） ⑤ Un Loader 【第２章 装置説明】 第１版 － 4/10 2-2 各部位の功能 2-2-1 Bonding Head(焊线机头)部 2-2-2 Bonding Head(焊线机头)部由z 轴，Wire Cat Ｃlamp(金线夹），Torch Rod（电极棒），相机镜头等所构成。 焊线机头 ① Z 轴驱动部 Capillary(磁嘴)的动作以高速高精度的 Linear Motor(线性电磁感应电动机)来驱动。并以弹簧片支点为中心做圆弧运动 ② Wire Cat Ｃlamp(金线夹） 主要，用于1wire 在焊线时进行送线过程中为了切断金线来使用。 ③ Torch Rod（电极棒） 送线后为了执行形成Free Air Ball（FAB）Spark(打火结球)动作的电极。 ④ 超音波horn（振动子） 固定磁嘴，并把超音波传达至 磁嘴。 ⑤ Air Tension（空气张力器） 赋予从磁嘴反复送出的金线一定的张力。 ⑥ ITV Camera 用于检知位置，所照的影像是１／３”ＣＣＤ摄像机。 ⑦ Lens 为读取影像采用可切换２．１倍与６倍的镜头。 ⑧ 同轴照明 是安装在镜头的2 色ＬＥＤ同轴照明，光量可以编辑。以 Option(选配)的方式可使用Halogen(卤素光源） ⑨リング照明 【第２章 装置説明】 第１版 － 5/10 是斜光照明。光量可以编辑，使用２色ＬＥＤ。以 Option(选配)的方式可使用 Halogen(卤素光源）。 2-2-3 X Y Table 部 XY Stage 是搭载焊线机头，向 XY 方向移动以及定位的 Unit(组件)。马达使用的是AC Linear Motor(线性马达) ＸＹ Table Ｘ モータＹ モータ【第２章 装置説明】 第１版 － 6/10 2-2-4 Carrier 部 由焊线区域，工件送到焊线区域再从焊线区域送出工件用的搬送路径，工件的Handling(搬送)机构所构成。 Carrier ①Bonding Stage(放置台，工件压板部)是固定工件并焊线的地方。工件的固定以压板来进行的同时也可并用真空 吸着。下方有安装了 Cartridge Heater 的Heater Block(加热块)，以所设...
