KAIJO焊线机FB900的中文说明书：10_Chapt_8DeviceReplacementProcedure(C)(1st)

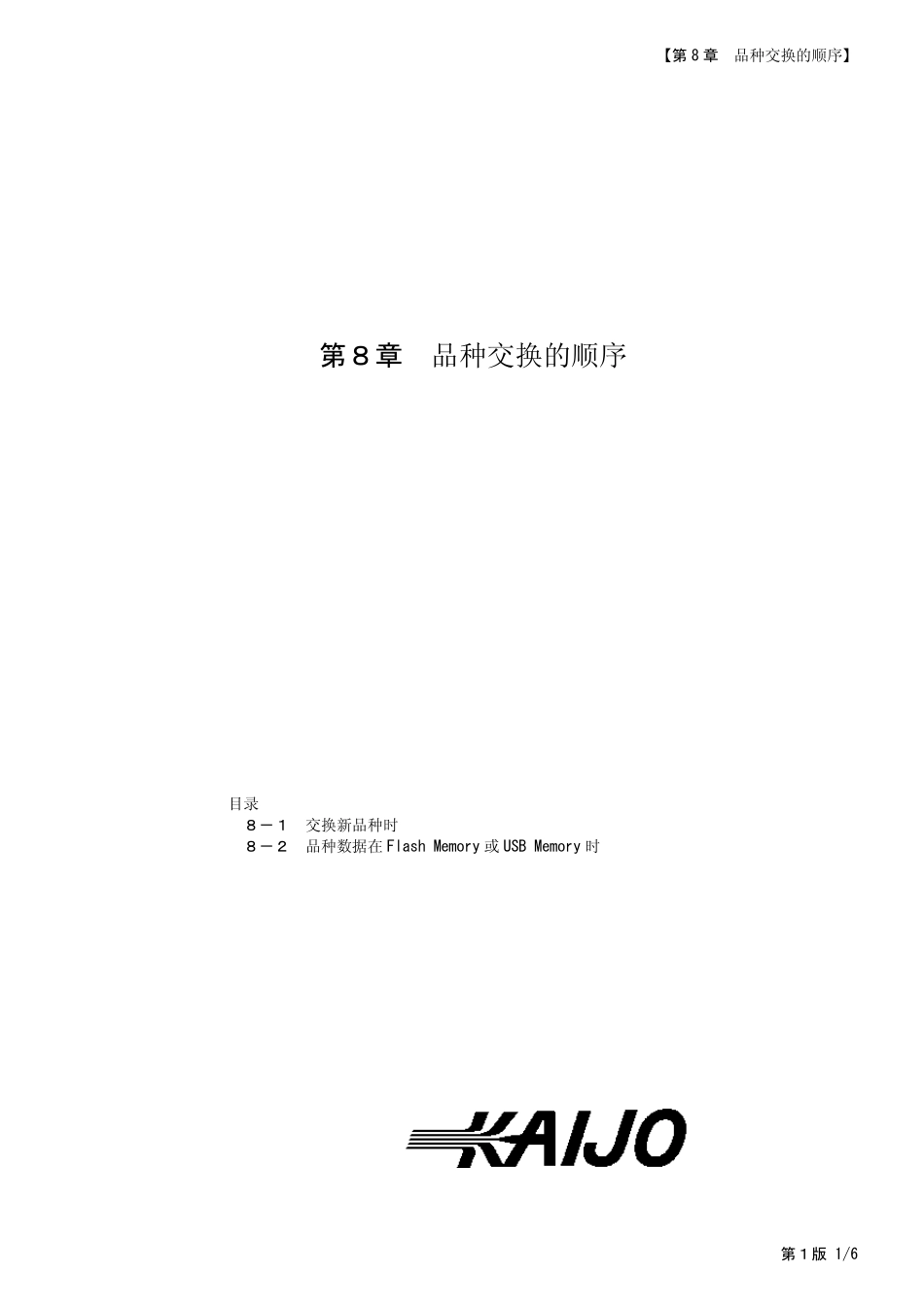

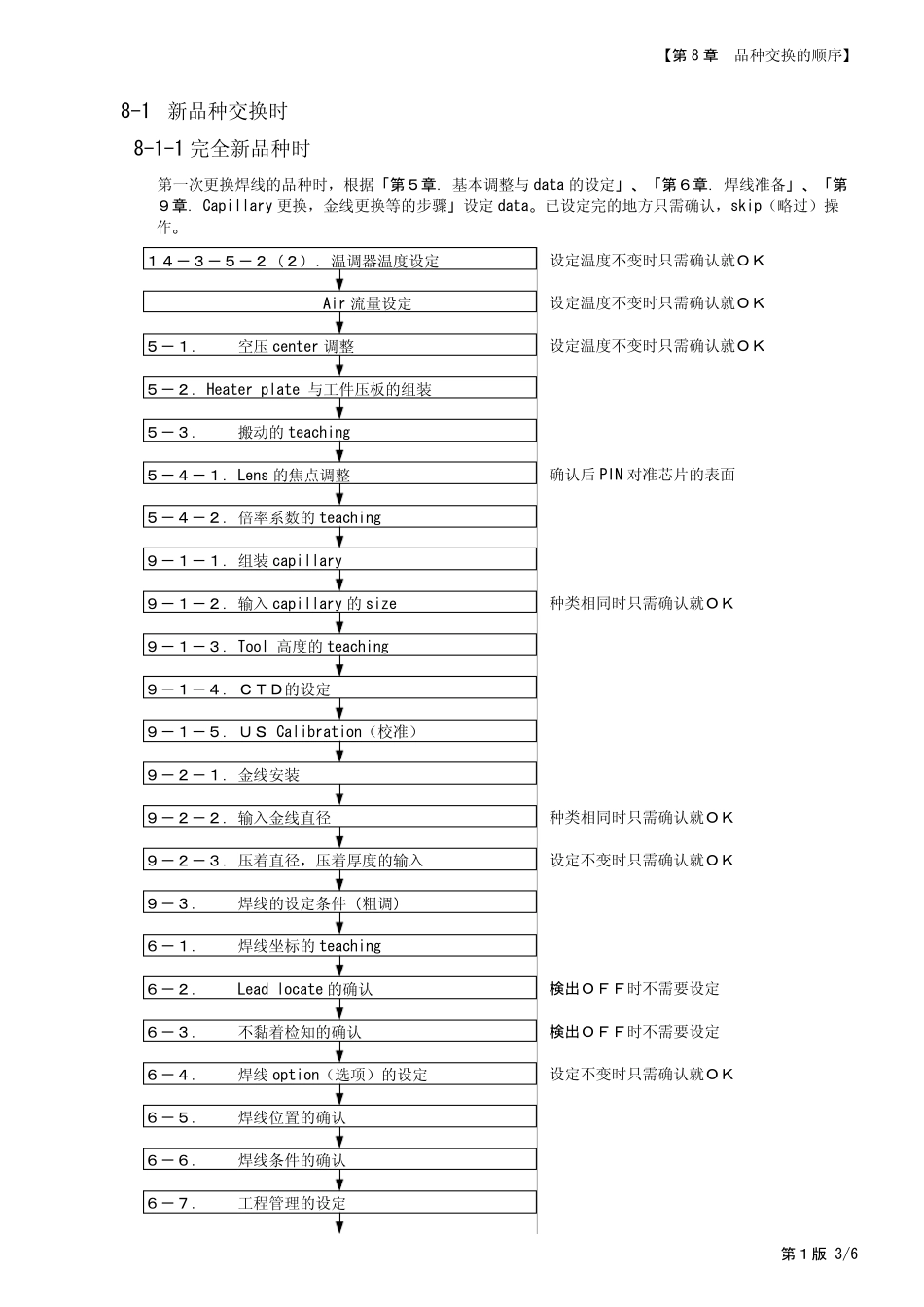

【第 8 章 品种交换的顺序】 第１版 1/6 第８章 品种交换的顺序 目录 ８－１ 交换新品种时 ８－２ 品种数据在 Flash Memory 或 USB Memory 时【第 8 章 品种交换的顺序】 第１版 2/6 履历 版 変更内容 変更日 １ 初版 2010/01/01 【第8 章 品种交换的顺序】 第１版 3/6 8-1 新品种交换时 8-1-1 完全新品种时 第一次更换焊线的品种时，根据「第５章．基本调整与data 的设定」、「第６章．焊线准备」、「第９章．Capillary 更换，金线更换等的步骤」设定data。已设定完的地方只需确认，skip（略过）操作。１４－３－５－２（２）．温调器温度设定 Air 流量设定 ５－１． 空压 center 调整 ５－２．Heater plate 与工件压板的组装 ５－３． 搬动的teaching ５－４－１．Lens 的焦点调整 ５－４－２．倍率系数的teaching ９－１－１．组装 capillary ９－１－２．输入 capillary 的size ９－１－３．Tool 高度的teaching ９－１－４．ＣＴＤ的设定 ９－１－５．ＵＳ Calibration（校准） ９－２－１．金线安装 ９－２－２．输入金线直径 ９－２－３．压着直径，压着厚度的输入 ９－３． 焊线的设定条件（粗调） ６－１． 焊线坐标的teaching ６－２． Lead locate 的确认 ６－３． 不黏着检知的确认 ６－４． 焊线option（选项）的设定 ６－５． 焊线位置的确认 ６－６． 焊线条件的确认 ６－７． 工程管理的设定 设定温度不变时只需确认就ＯＫ 设定温度不变时只需确认就ＯＫ 设定温度不变时只需确认就ＯＫ 确认后 PIN 对准芯片的表面 种类相同时只需确认就ＯＫ 种类相同时只需确认就ＯＫ 设定不变时只需确认就ＯＫ 検出ＯＦＦ时不需要设定 検出ＯＦＦ时不需要设定 设定不变时只需确认就ＯＫ 【第8 章 品种交换的顺序】 第１版 4/6 8-1-2 其他编号机器中焊线时 对于新的品种在其他编号机器中焊线时，请将正在焊线的机器的数据储存到USB memory 中。读取其数据可以简化搬送的teaching 及焊线坐标的teaching 。 「8-1-1 完全新的品种时」的顺序「5-5．搬送的teaching」->「搬送程序的读取」，「6-1 焊线坐标的teaching」->「品种数据的读取」。 （1） 搬动数据 读取其他编号机器的搬送数据后，请确认搬送动作。将数据teaching 后的机器或读取数据后的机器的任何机器差补正数据异常时，不能正确进行搬送动作。请让保养员以上级别...
