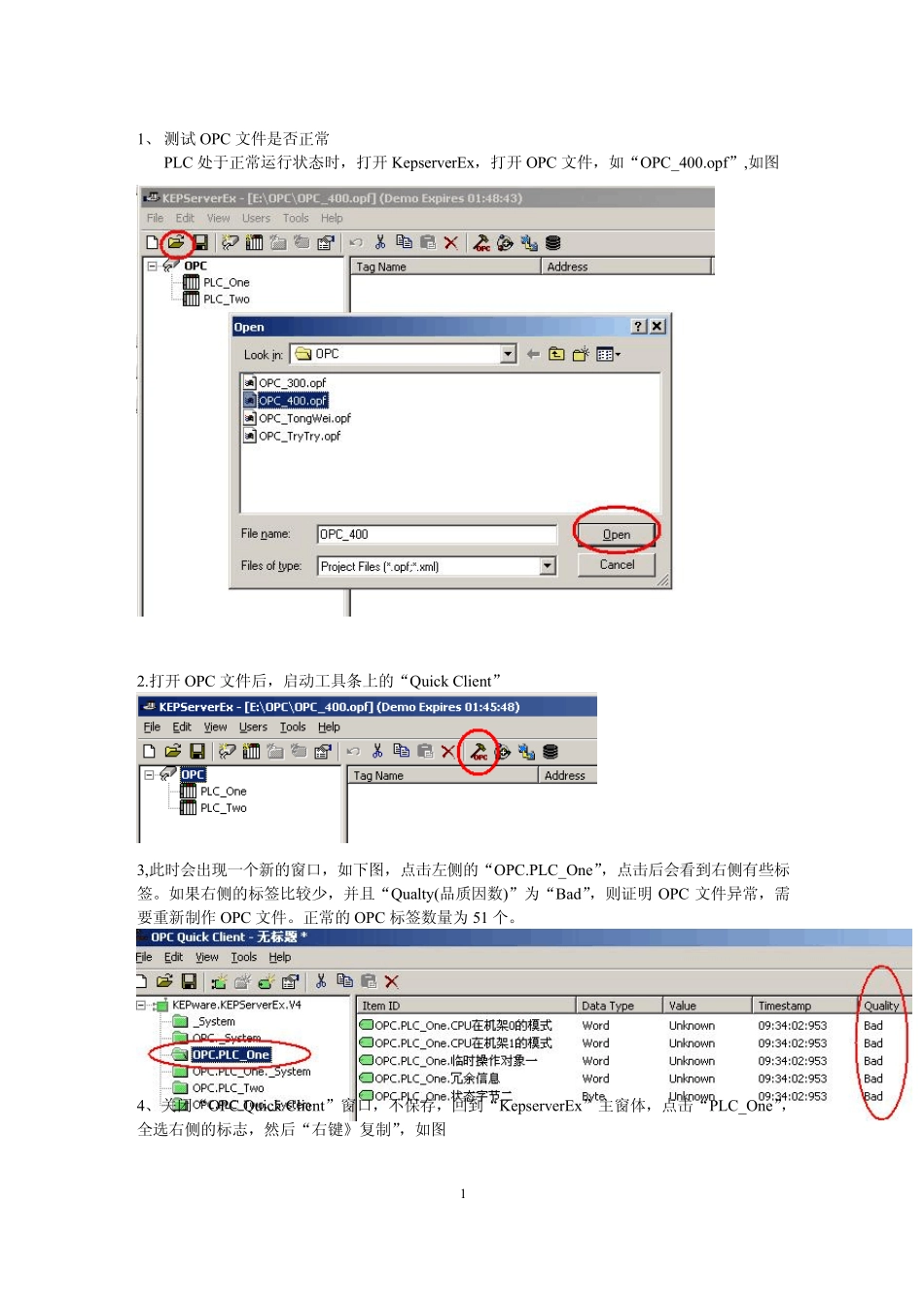

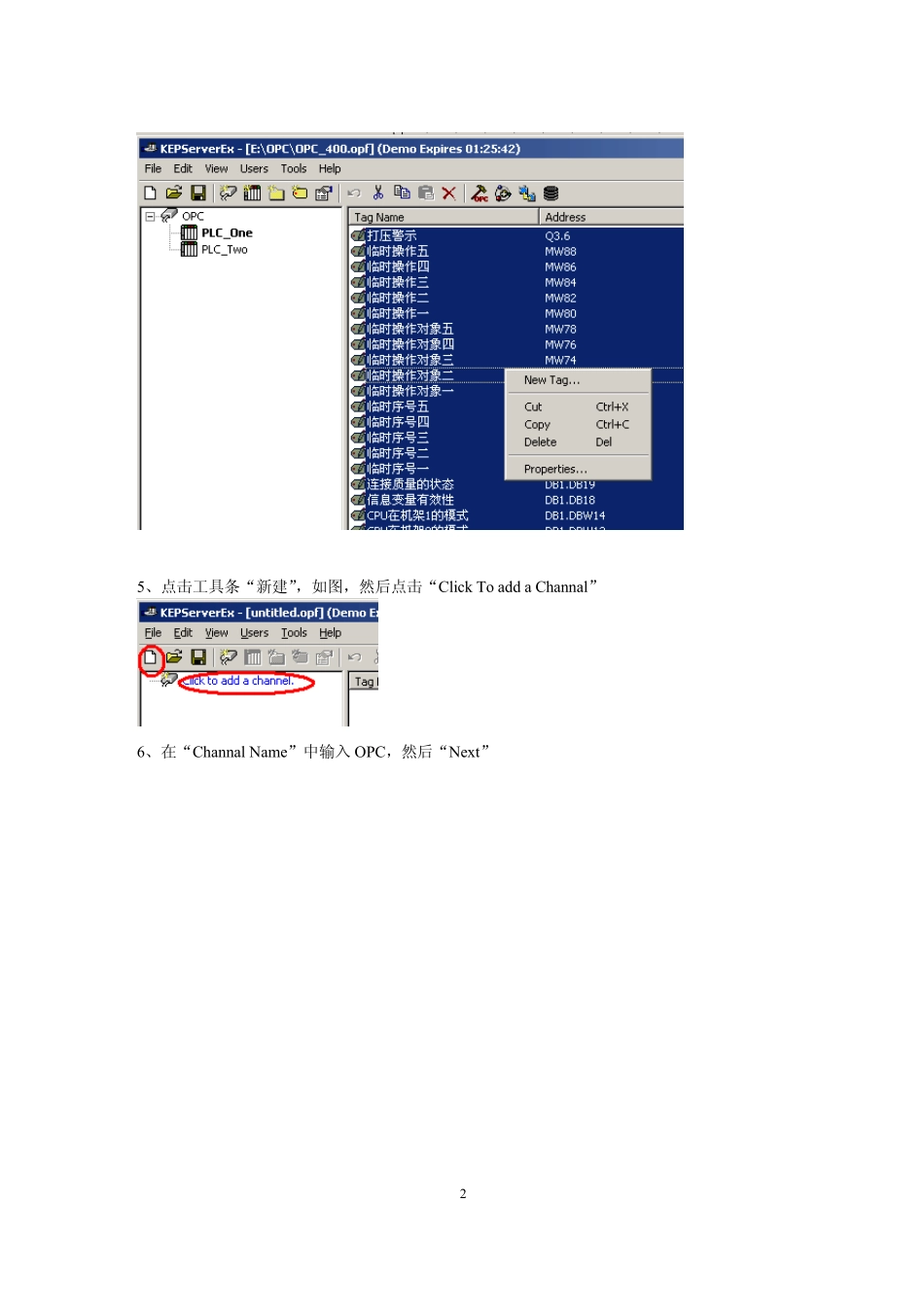

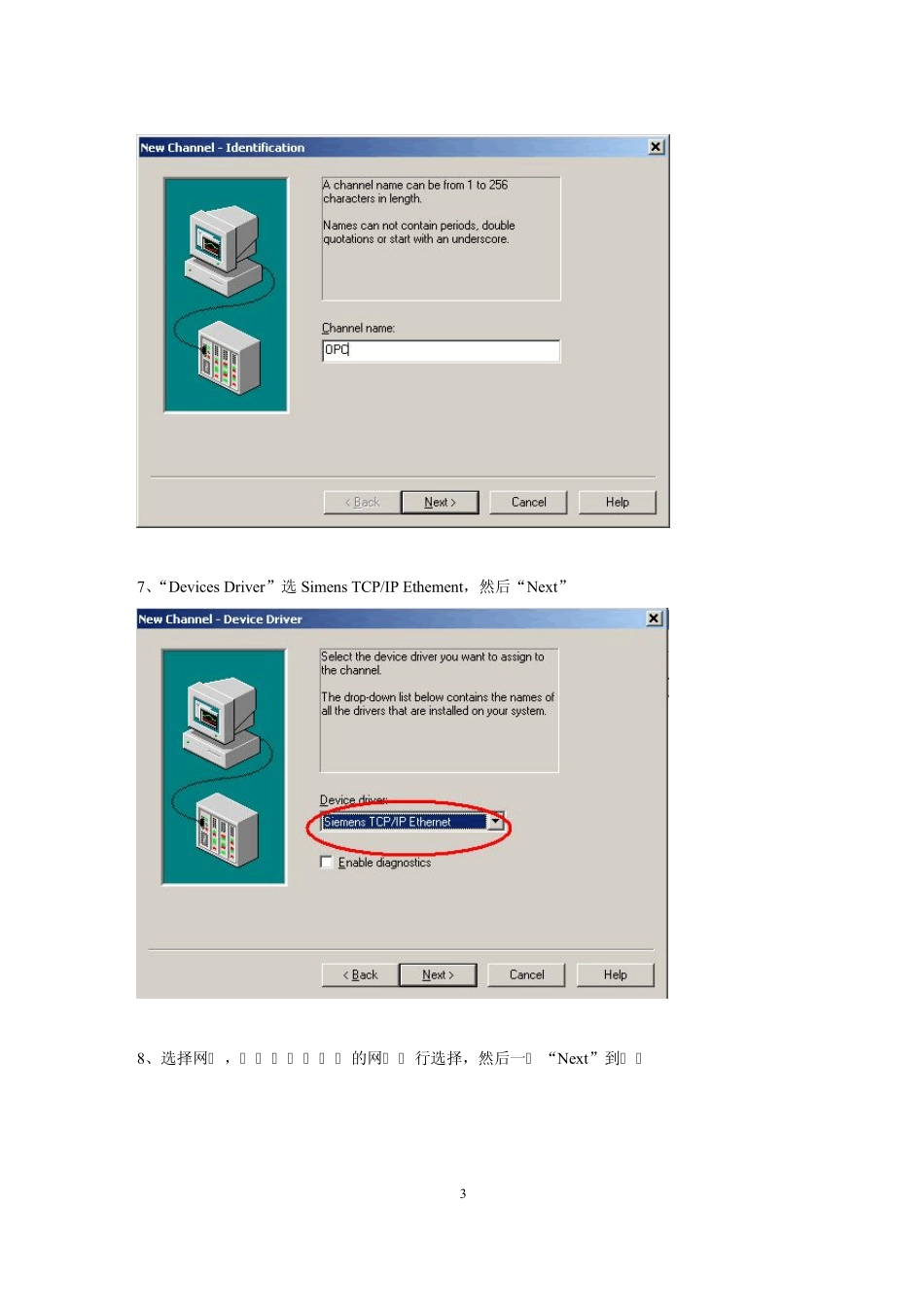

11、 测试 OPC 文件是否正常 PLC 处于正常运行状态时,打开 KepserverEx,打开 OPC 文件,如“OPC_400.opf”,如图 2.打开 OPC 文件后,启动工具条上的“Quick Client” 3,此时会出现一个新的窗口,如下图,点击左侧的“OPC.PLC_One”,点击后会看到右侧有些标签。如果右侧的标签比较少,并且“Qualty(品质因数)”为“Bad”,则证明 OPC 文件异常,需要重新制作 OPC 文件。正常的 OPC 标签数量为 51 个。 4、关闭“OPC Quick Client”窗口,不保存,回到“KepserverEx”主窗体,点击“PLC_One”,全选右侧的标志,然后“右键》复制”,如图 2 5、点击工具条“新建”,如图,然后点击“Click To add a Channal” 6、在“Channal Name”中输入 OPC,然后“Nex t” 3 7、“Devices Driver”选 Simens TCP/IP Ethement,然后“Next” 8、选择网卡,根据当前计算机的网卡进行选择,然后一直“Next”到完成 4 9、建完后出现如下画面,点击“Click add Device” 10、输入设备名 PLC_One,严格注意大小写,然后“Next” 511、选择 PLC 类型,如果是 300 系列 Plc,选“S7-300”;如果是 400 系列 PLC,选“S7-400”,然后 Nex t 12、输入 PLC_One 的 IP 地址:192.168.1.101,然后 Nex t 13、一直 Nex t,直到出现如下窗口,300 的 CPU 直接 Nex t,400 的 PLC_One 设置为 Rack=0,CPUslot=3,然后一直 Nex t 到完成 6 14、在右侧的窗口中点击“粘贴”,看见所有标签已经粘贴到右侧窗口中 15、接下来添加 PLC_Tw o,在左侧的 OPC 上点击右键》“New Device” 716、Device Name 为 PLC_Two,注意大小写,然后 Next 17、选 PLC 类型和实际保持一致,如果是 300 系列 Plc,选“S7-300”;如果是 400 系列 PLC,选“S7-400”,然后 Next 18、输入 PLC_Two 的 IP 地址:192.168.1.102,然后 Next 8 19、一直 Next,直到出现如下窗口,PLC_Two 设置为 Rack=1,CPUslot=3,然后一直 Next 到完成 20、在右侧的窗口中点击“粘贴”,看见所有标签已经粘贴到右侧窗口中 9 21、保存该 OPC 文件,例如存为“OPC400.opf”,禁止使用中文名 22、保存完后点击“Tools”中的“Options” 10 23、在“General”页中设置默认项目,即刚刚保存的那个项目路径 24、在“View ”页面中,把两个勾都选上 11 25、在“Serv ice”页中,把勾选上,然后点击“OK”,完成整个重建过程 26、按照 1-3 步进行测试,看是否正常
