Kinco步科触摸屏MT4620TE配置教程

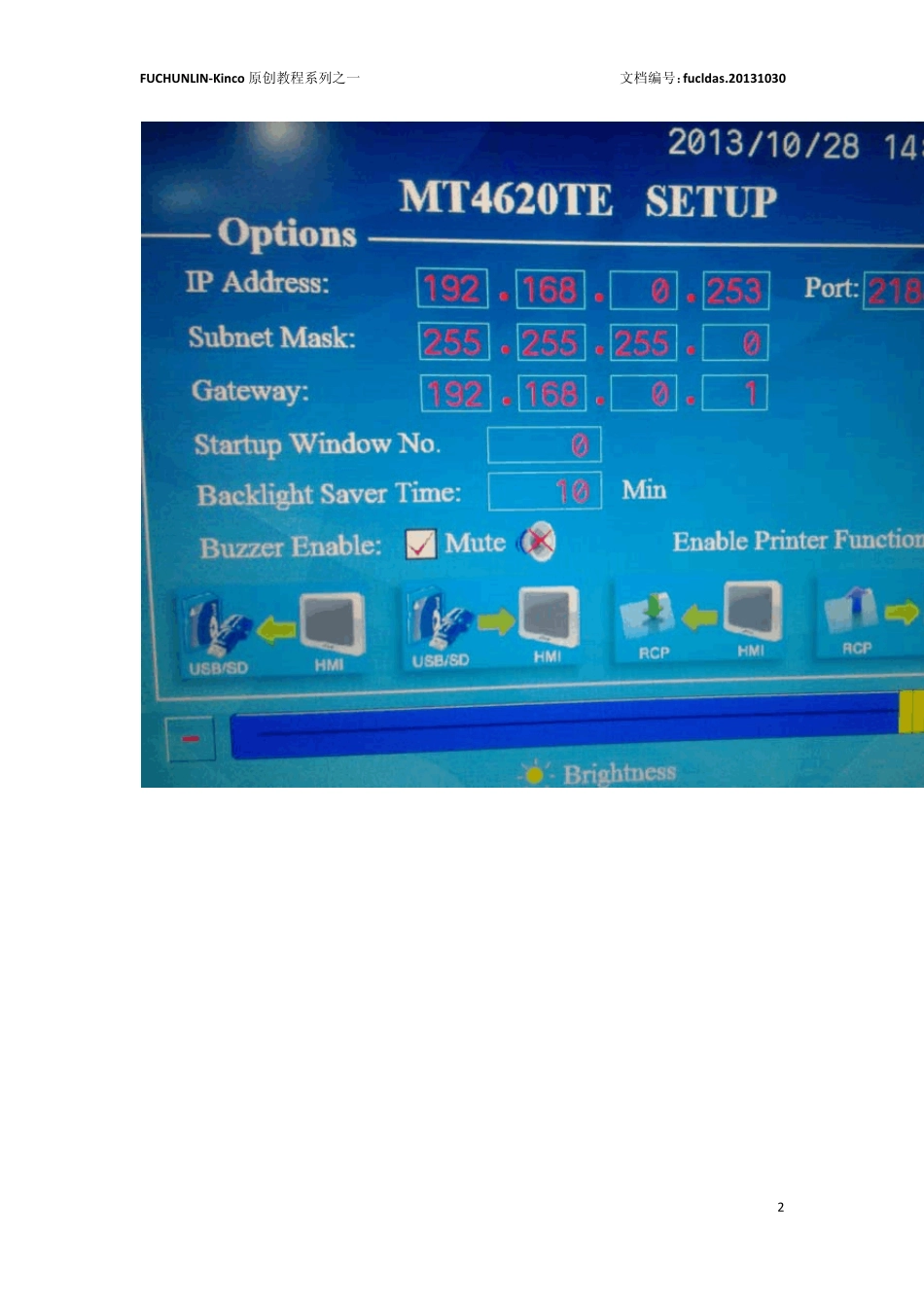

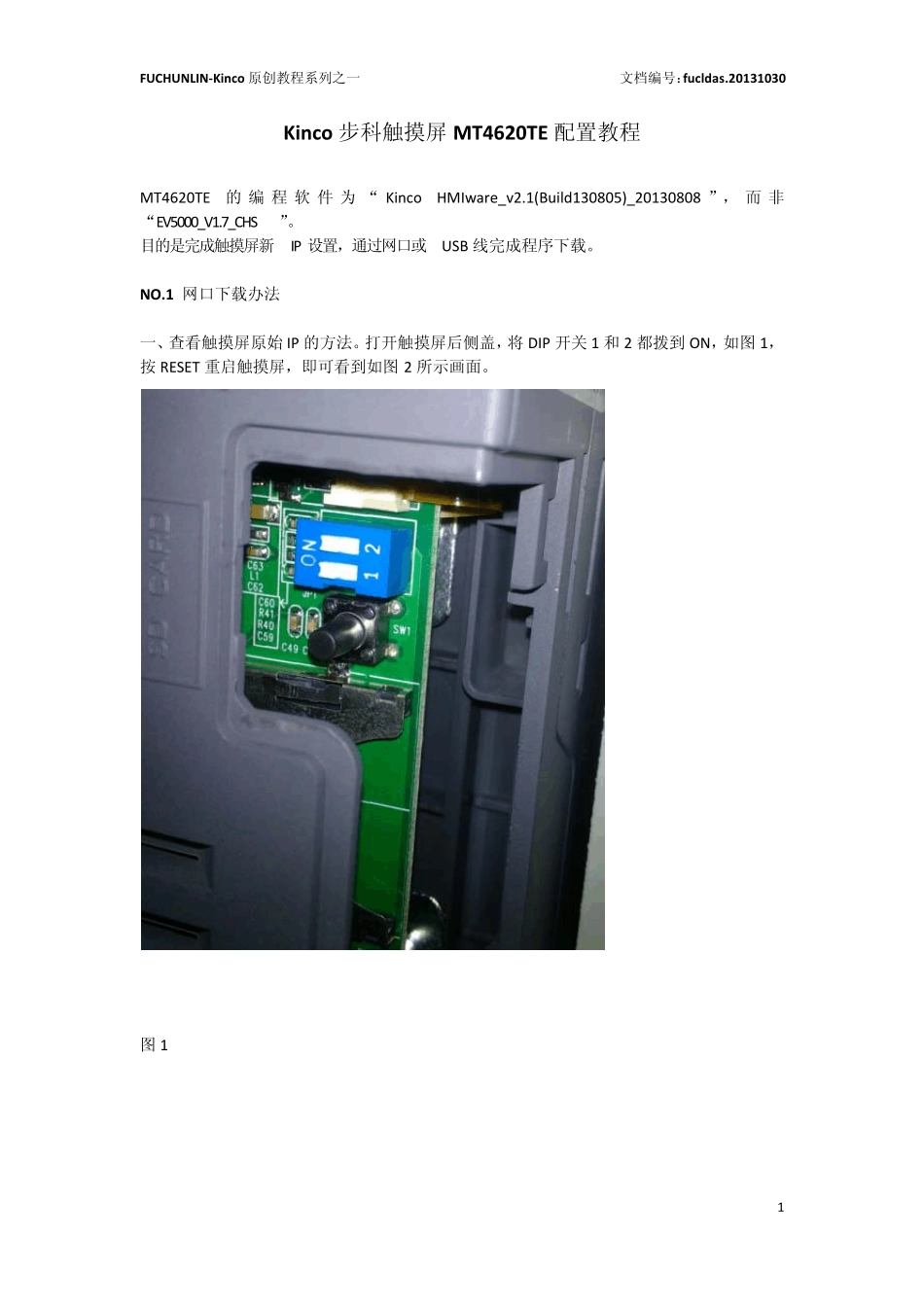

FUCHUNLIN‐Kinco 原创教程系列之一 文档编号：fucldas.20131030 1 Kinco 步科触摸屏MT4620TE 配置教程 MT4620TE的编程软件为“ Kinco HMIw are_v2.1(Build130805)_20130808 ”， 而 非“EV5000_V1.7_CHS”。 目的是完成触摸屏新IP 设置，通过网口或USB 线完成程序下载。 NO.1 网口下载办法 一、查看触摸屏原始 IP 的方法。打开触摸屏后侧盖，将 DIP 开关 1 和 2 都拨到 ON，如图 1，按 RESET 重启触摸屏，即可看到如图 2 所示画面。 图 1 FUCHUNLIN‐Kinco 原创教程系列之一 文档编号：fucldas.20131030 2 图2 二、将编程电脑 IP 设为与触摸屏同网段 IP ，如图3。 FUCHUNLIN‐Kinco 原创教程系列之一 文档编号：fucldas.20131030 3 图3 再点按钮，可见图4 如下。 FUCHUNLIN‐Kinco 原创教程系列之一 文档编号：fucldas.20131030 4 图4 点上面的按钮，添加100 网段IP 如图5，填写完毕点，结果如图6。 图5 FUCHUNLIN‐Kinco 原创教程系列之一 文档编号：fucldas.20131030 5 图6 三、确定调试笔记本与触摸屏联通。在运行栏输入ping 192.168.0.253 – t，如图7，确定后，如图8。 图7 FUCHUNLIN‐Kinco 原创教程系列之一 文档编号：fucldas.20131030 6 图8 四、将 DIP 开关 1 和 2 拨回 OFF，按 RESET 重启。 五、打开 HMI 程序，从菜单栏选择如下图9。 图9 设置如下图10： FUCHUNLIN‐Kinco 原创教程系列之一 文档编号：fucldas.20131030 7 图10 六、打开 HM I 属性如图11。 图11 设置如下图12： FUCHUNLIN‐Kinco 原创教程系列之一 文档编号：fucldas.20131030 8 图12 七、保存，编译后，下载程序，如图13。 FUCHUNLIN‐Kinco 原创教程系列之一 文档编号：fucldas.20131030 9 图13 八、完成，如图14。 图14 NO.2 USB 线下载办法 一、装好U SB 驱动，“步科触摸屏 U SB 下载线驱动”。 二、下载方式选择，如下图15。 FUCHUNLIN‐Kinco 原创教程系列之一 文档编号：fucldas.20131030 10 图15 三、保存，编译后，下载程序。 全文完
