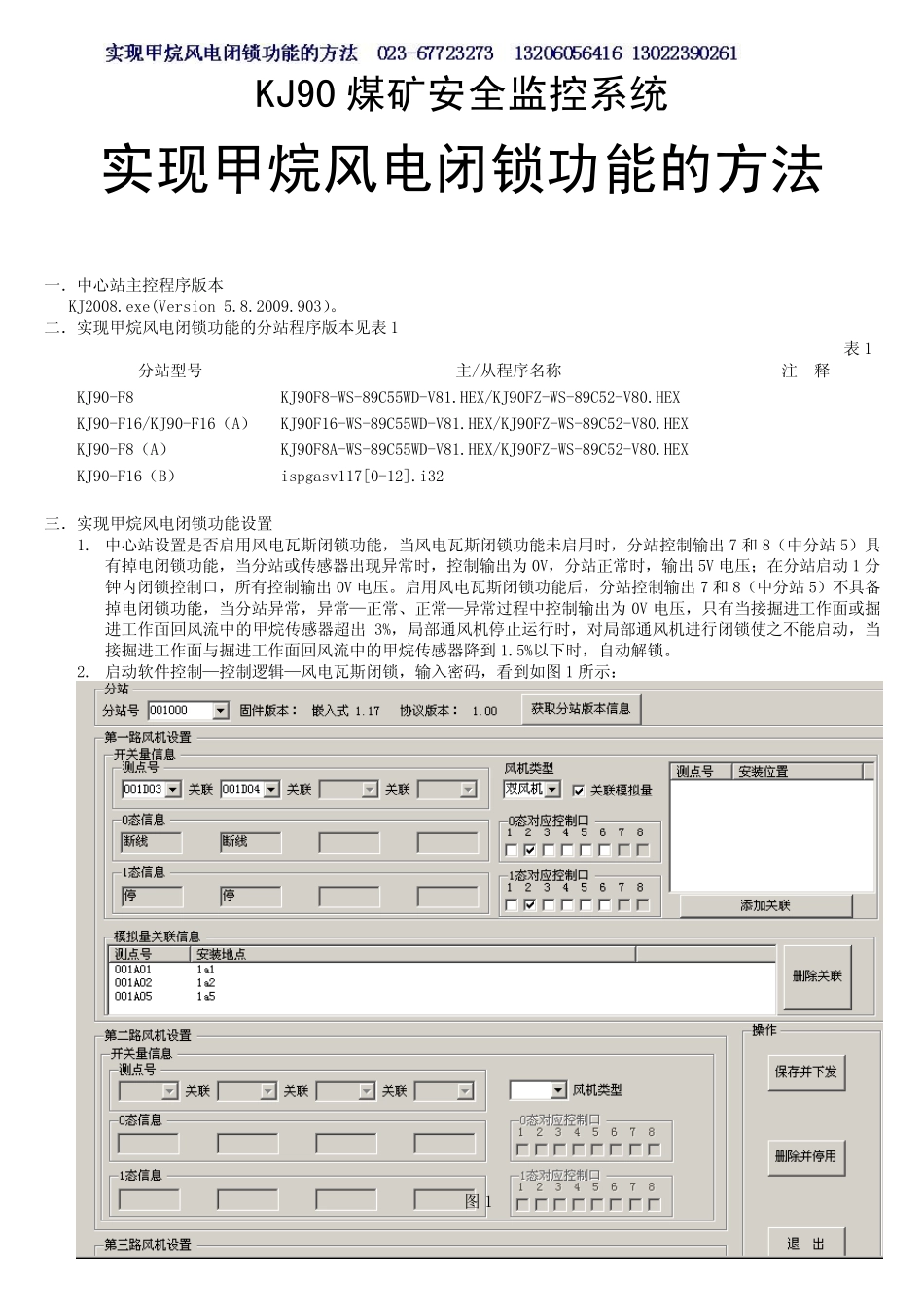

KJ90 煤矿安全监控系统 实现甲烷风电闭锁功能的方法 一．中心站主控程序版本 KJ2008.exe(Version 5.8.2009.903）。 二．实现甲烷风电闭锁功能的分站程序版本见表1 表1 分站型号 主/从程序名称 注 释 KJ90-F8 KJ90F8-WS-89C55WD-V81.HEX/KJ90FZ-WS-89C52-V80.HEX KJ90-F16/KJ90-F16（A） KJ90F16-WS-89C55WD-V81.HEX/KJ90FZ-WS-89C52-V80.HEX KJ90-F8（A） KJ90F8A-WS-89C55WD-V81.HEX/KJ90FZ-WS-89C52-V80.HEX KJ90-F16（B） ispgasv117[0-12].i32 三．实现甲烷风电闭锁功能设置 1. 中心站设置是否启用风电瓦斯闭锁功能，当风电瓦斯闭锁功能未启用时，分站控制输出7 和8（中分站5）具有掉电闭锁功能，当分站或传感器出现异常时，控制输出为0V，分站正常时，输出5V 电压；在分站启动1 分钟内闭锁控制口，所有控制输出0V 电压。启用风电瓦斯闭锁功能后，分站控制输出7 和8（中分站5）不具备掉电闭锁功能，当分站异常，异常—正常、正常—异常过程中控制输出为0V 电压，只有当接掘进工作面或掘进工作面回风流中的甲烷传感器超出3%，局部通风机停止运行时，对局部通风机进行闭锁使之不能启动，当接掘进工作面与掘进工作面回风流中的甲烷传感器降到 1.5%以下时，自动解锁。 2. 启动软件控制—控制逻辑—风电瓦斯闭锁，输入密码，看到如图 1 所示： 图 1 请 按 照 以 下 步 骤 进 行 设 置 ： 1） 每 台 分 站 可 以 设 置 一 套 风 电 瓦 斯 闭 锁 逻 辑 ， 4 套 风 电 闭 锁 逻 辑 ， 在 测 点 定 义 中 ， 定 义 参 与 风 电 瓦 斯 闭 锁 的 开 关量 及 模 拟 量 。 2） 选 择 需 要 设 置 风 电 瓦 斯 闭 锁 的 分 站 号 ； 3） 按 获 取 分 站 版 本 信 息 按 钮 ， 获 取 在 用 分 站 版 本 及 协 议 信 息 ； 4） 再 次 选 择 需 要 设 置 风 电 瓦 斯 闭 锁 的 分 站 号 ； 5） 在 风 机 类 型 选 项 中 选 择 掘 进 工 作 面 使 用 风 机 个 数 ， 既 关 联 开 关 量 的 个 数 ， 选 择 开 关 量 对 应 通 道 号 ； 6） 选 择 参 与 风 电 瓦 斯 闭 锁 中 判 断 风 机 开 停 状 态 的 开 停 传 感 器 所 接 通 道 号 ， 并 选 择 对 应 的 控 制 输 出 通 道 ； 7） 选...
