KMD04B同步控制器说明书

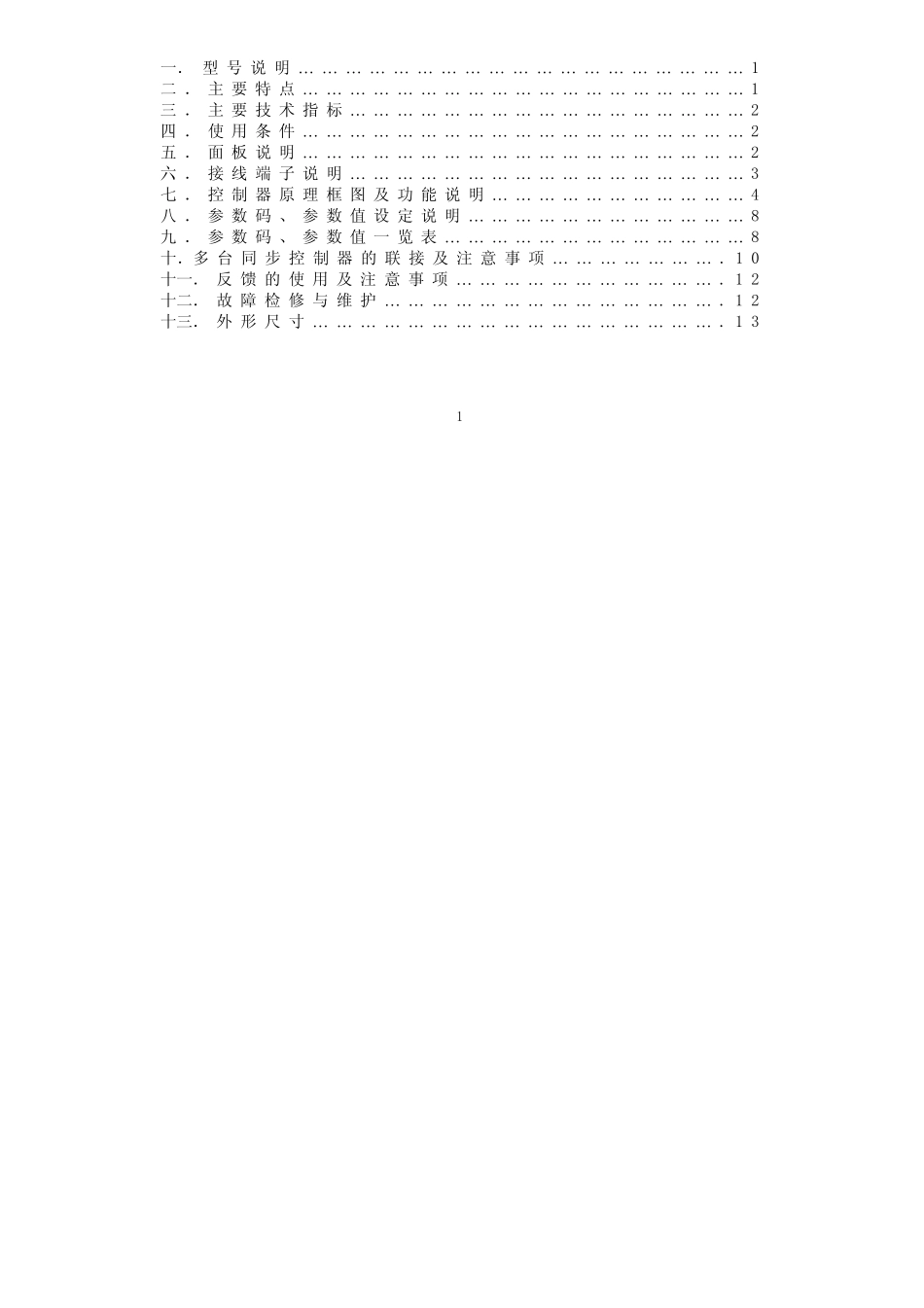

ＫＭＤ系列电机同步控制器 使用说明书 目录 1 一． 型号说明… … … … … … … … … … … … … … … … … … … 1 二．主要特点… … … … … … … … … … … … … … … … … … … 1 三．主要技术指标… … … … … … … … … … … … … … … … … 2 四．使用条件… … … … … … … … … … … … … … … … … … … 2 五．面板说明… … … … … … … … … … … … … … … … … … … 2 六．接线端子说明… … … … … … … … … … … … … … … … … 3 七．控制器原理框图及功能说明… … … … … … … … … … … 4 八．参数码、 参数值 设 定 说明… … … … … … … … … … … … 8 九 ．参数码、 参数值 一览 表 … … … … … … … … … … … … … 8 十．多 台 同 步 控制器的 联 接及注 意 事 项 … … … … … … … . 1 0 十一． 反 馈 的 使用及注 意 事 项 … … … … … … … … … … … . 1 2 十二． 故 障 检 修 与 维 护 … … … … … … … … … … … … … … . 1 2 十三． 外 形 尺 寸 … … … … … … … … … … … … … … … … … . 1 3 2ＫＭＤ系列电机同步控制器是本公司在原生产的单一型号基础上推出的成系列电机调速同步控制装置，内部采用计算机为核心的全数字化设计，每台控制器能同时控制四台或八台电机的运转，且使用非常灵活、简便。ＫＭＤ系列电机同步控制器拥有强大、完善的功能,在技术上处于国内领先水平,在性能上可与国外同类产品相媲美。广泛适用于由多台调速系统组成的各种机械设备上，如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业。可对线速度、位移、张力、距离等进行控制，是电机同步控制的最佳选择。 一． 型号说明 K M D 08(或04) B 软件代号 控制器输出路数 控制器系列号 二.主要特点 3 1.数字化 KMD系列控制器采用单片计算机控制，可通过对控制器进行多种参数设置，设 置参数时通过数码显示。本控制器内有记忆体，断电后能自动保留用户设置的参数。 2.功能强大 a.KMD系列控制器每台有三种给定输入方式（内部给定、外...
