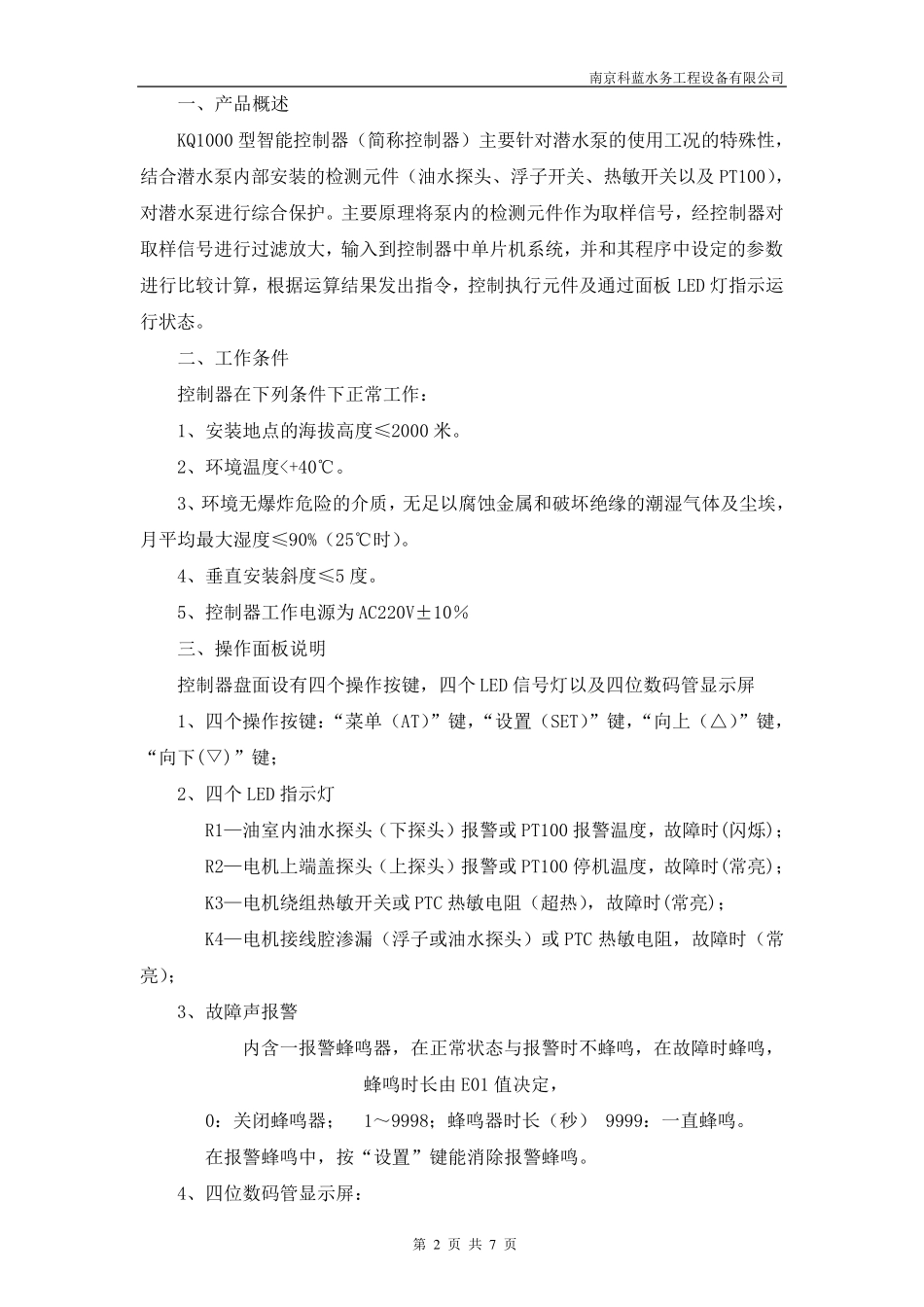

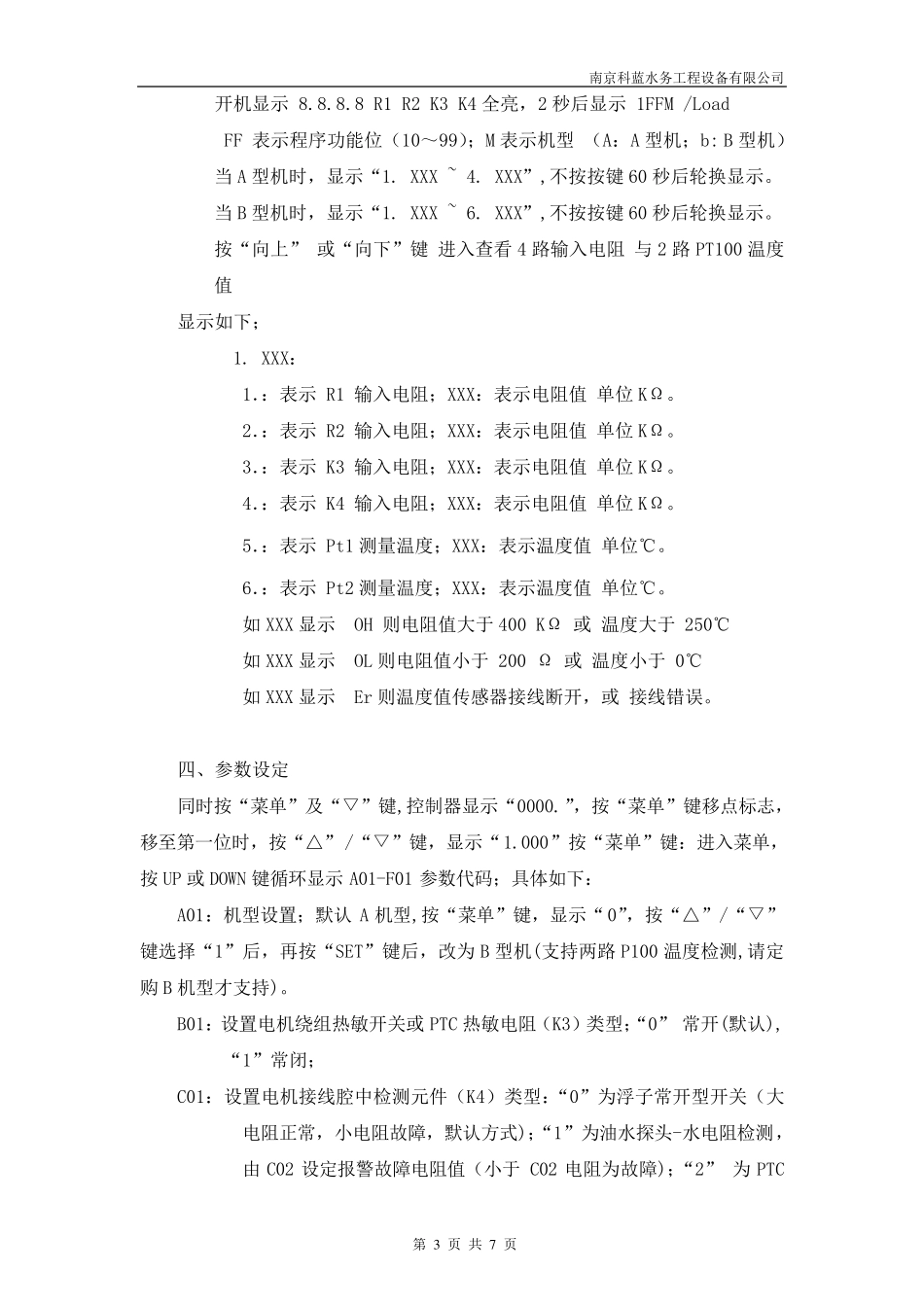

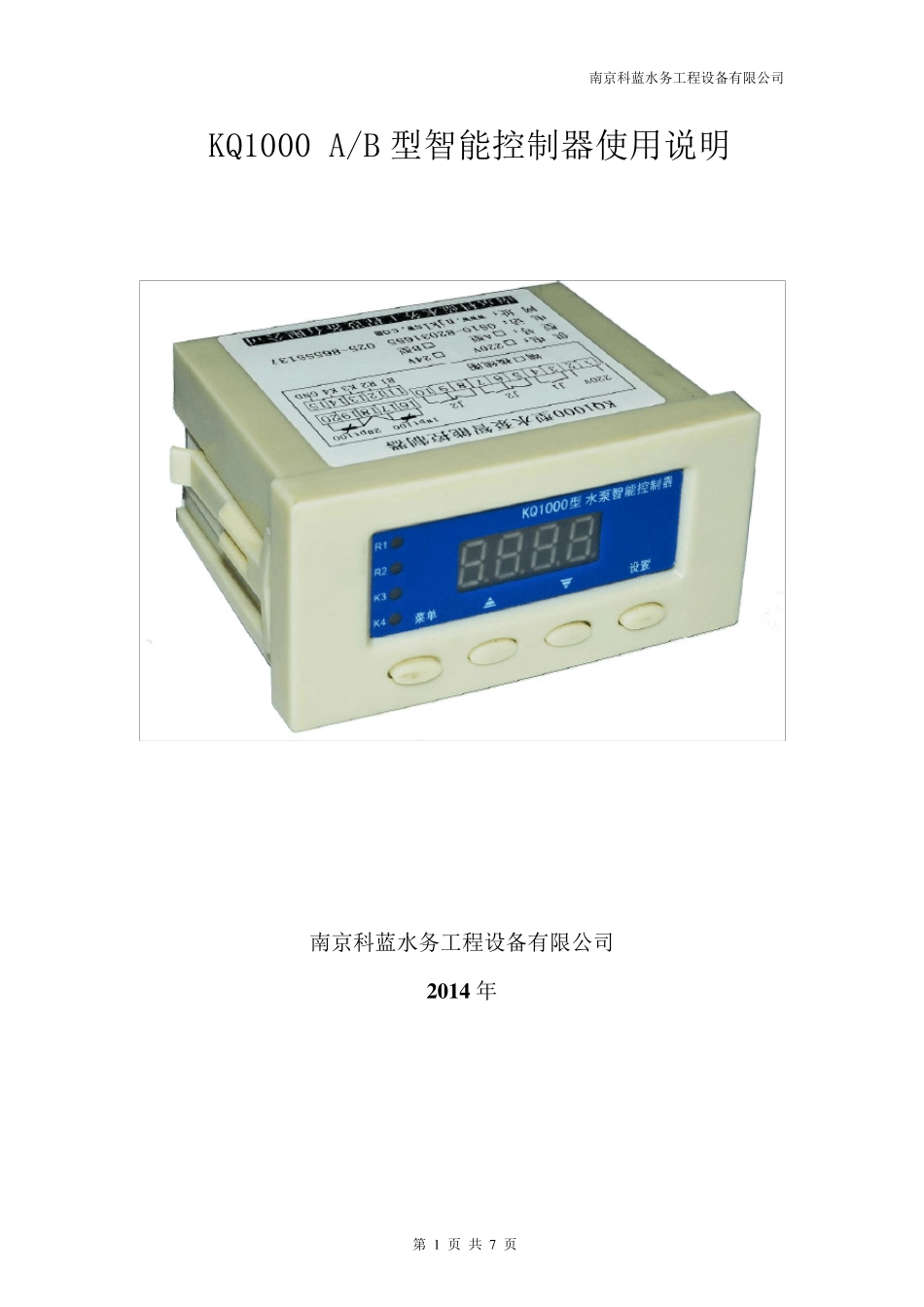

南京科蓝水务工程设备有限公司 第 1 页 共 7 页 KQ1000 A/B 型智能控制器使用说明 南京科蓝水务工程设备有限公司 2 0 1 4 年 南 京 科 蓝 水 务 工 程 设 备 有 限 公 司 第 2 页 共 7 页 一 、 产 品 概 述 KQ1000 型 智 能 控 制 器 （ 简 称 控 制 器 ） 主 要 针 对 潜 水 泵 的 使 用 工 况 的 特 殊 性 ，结 合 潜 水 泵 内 部 安 装 的 检 测 元 件 （ 油 水 探 头 、 浮 子 开 关 、 热 敏 开 关 以 及 PT100），对 潜 水 泵 进 行 综 合 保 护 。 主 要 原 理 将 泵 内 的 检 测 元 件 作 为 取 样 信 号 ， 经 控 制 器 对取 样 信 号 进 行 过 滤 放 大 ， 输 入 到 控 制 器 中 单 片 机 系 统 ， 并 和 其 程 序 中 设 定 的 参 数进 行 比 较 计 算 ， 根 据 运 算 结 果 发 出 指 令 ， 控 制 执 行 元 件 及 通 过 面 板LED 灯 指 示 运行 状 态 。 二 、 工 作 条 件 控 制 器 在 下 列条 件 下 正常工 作 ： 1、 安 装 地点的 海拔高度≤2000 米。 2、 环境温度<+40℃。 3、 环境无爆炸危险的 介质， 无足以 腐蚀金属和 破坏绝缘的 潮湿气体及 尘埃，月平均最大 湿度≤90%（ 25℃时）。 4、 垂直安 装 斜度≤5 度。 5、 控 制 器 工 作 电源为 AC220V±10％ 三、 操作 面 板 说明 控 制 器 盘面 设 有 四个操作 按键， 四个 LED 信 号 灯 以 及 四位数 码管显示 屏 1、 四个操作 按键：“菜单 （ AT）”键，“设 置（ SET）”键，“向上（ △）”键，“向下 (▽)”键； 2、 四个 LED 指 示 灯 R1—油 室内 油 水 探 头 （ 下 探 头 ） 报警或 PT100 报警温度， 故障时(闪烁)； R2—电机 上端盖探 头 （ 上探 头 ） 报警或 PT100 停机 温度， 故障时(常亮)； K3—电机 绕组热 敏 开 关 或 PTC 热 敏 电阻（ 超热 ）， 故障时(常亮)； K4—电机 接线腔渗漏（ 浮 子 或油 水 探 头 ） 或 PTC 热 敏 电阻， 故障时（ 常亮）； 3、 故障声报警 内 含一 报警蜂鸣器 ， 在 正常状 态 与报警时不蜂鸣， 在 故障时蜂鸣，蜂鸣时长由 E01 值决定 ， ...
