KYN2812型铠装中置式金属封闭开关柜

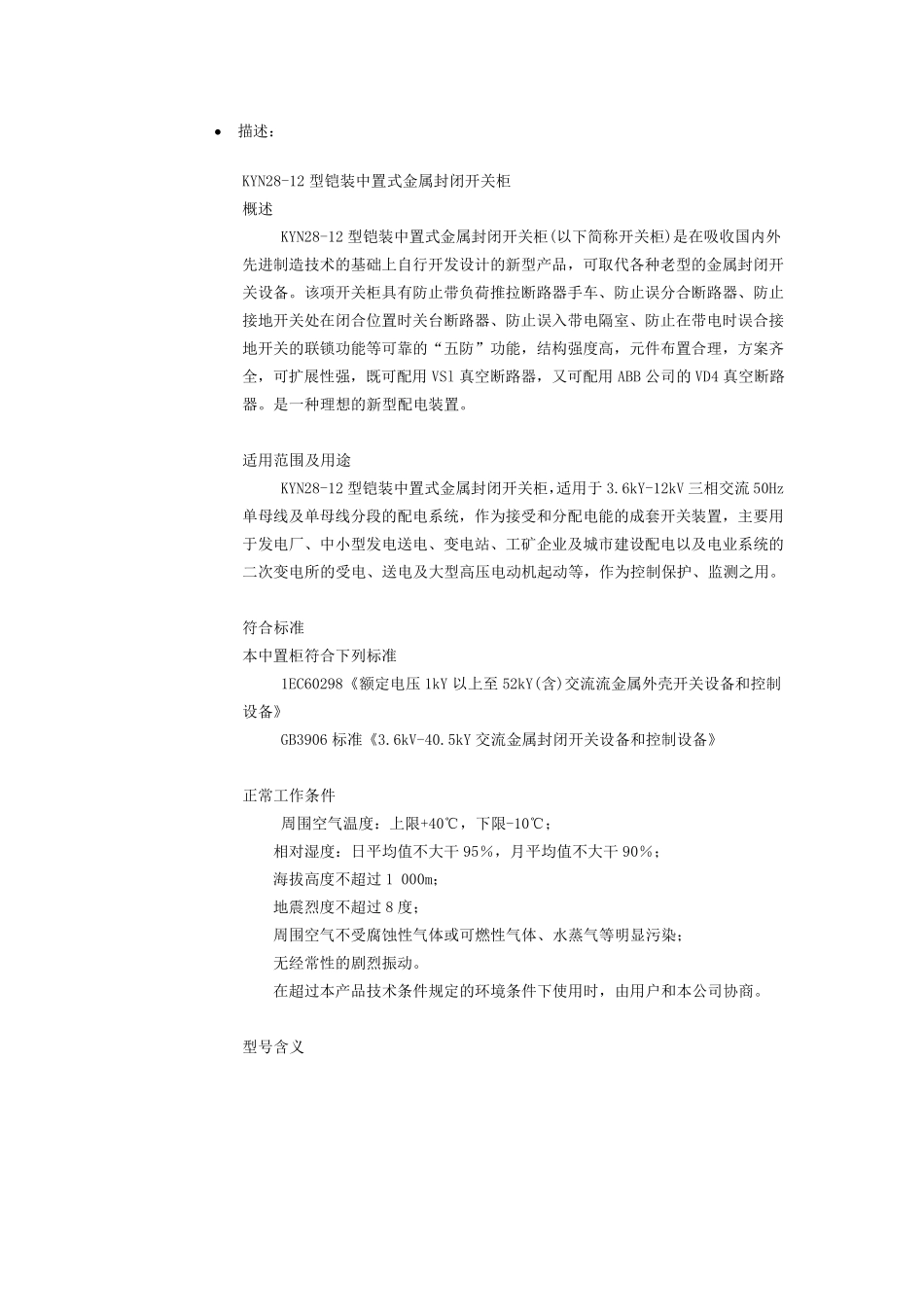

KYN2812型铠装中置式金属封闭开关柜_第1页
1/29

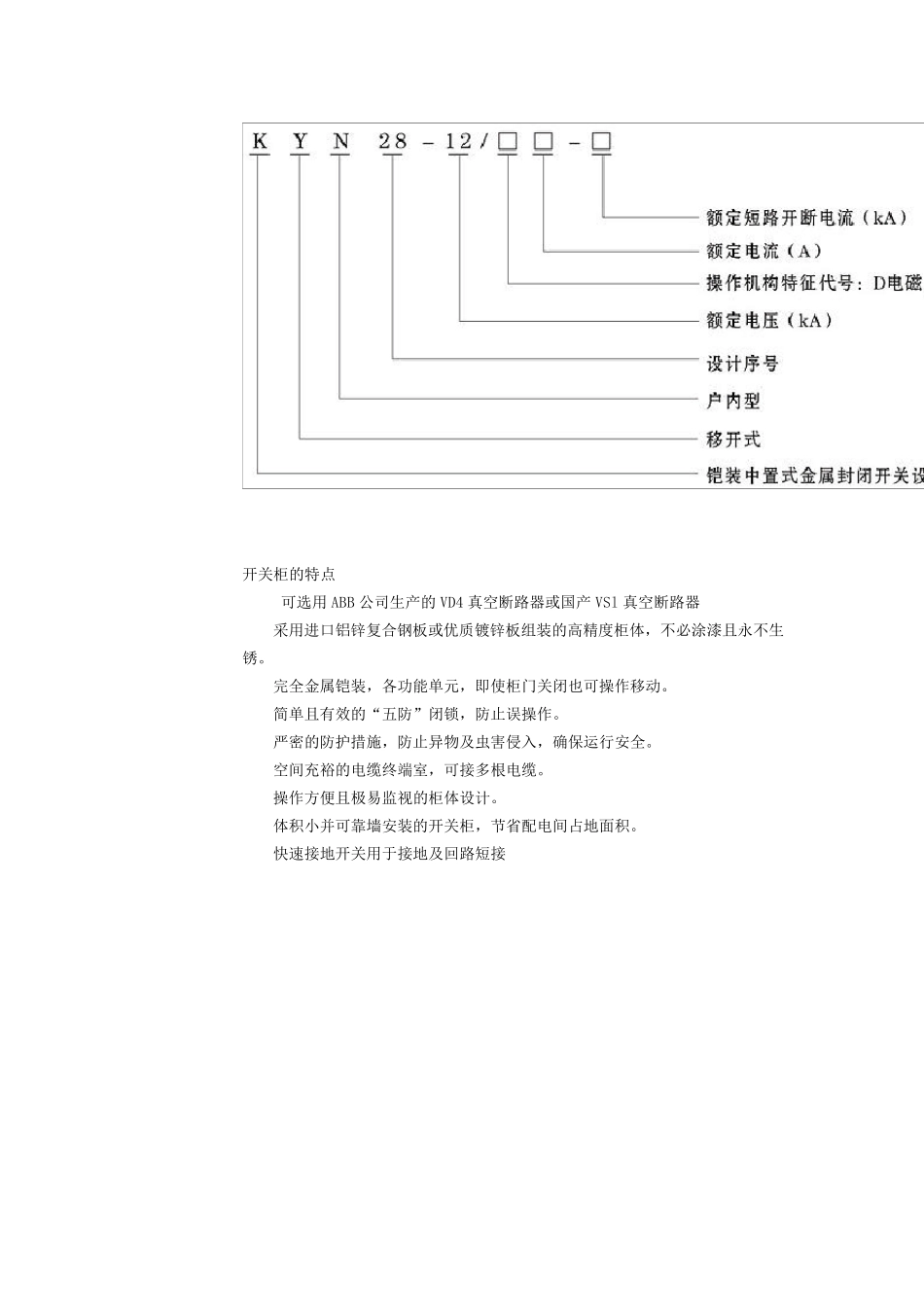

KYN2812型铠装中置式金属封闭开关柜_第2页
2/29

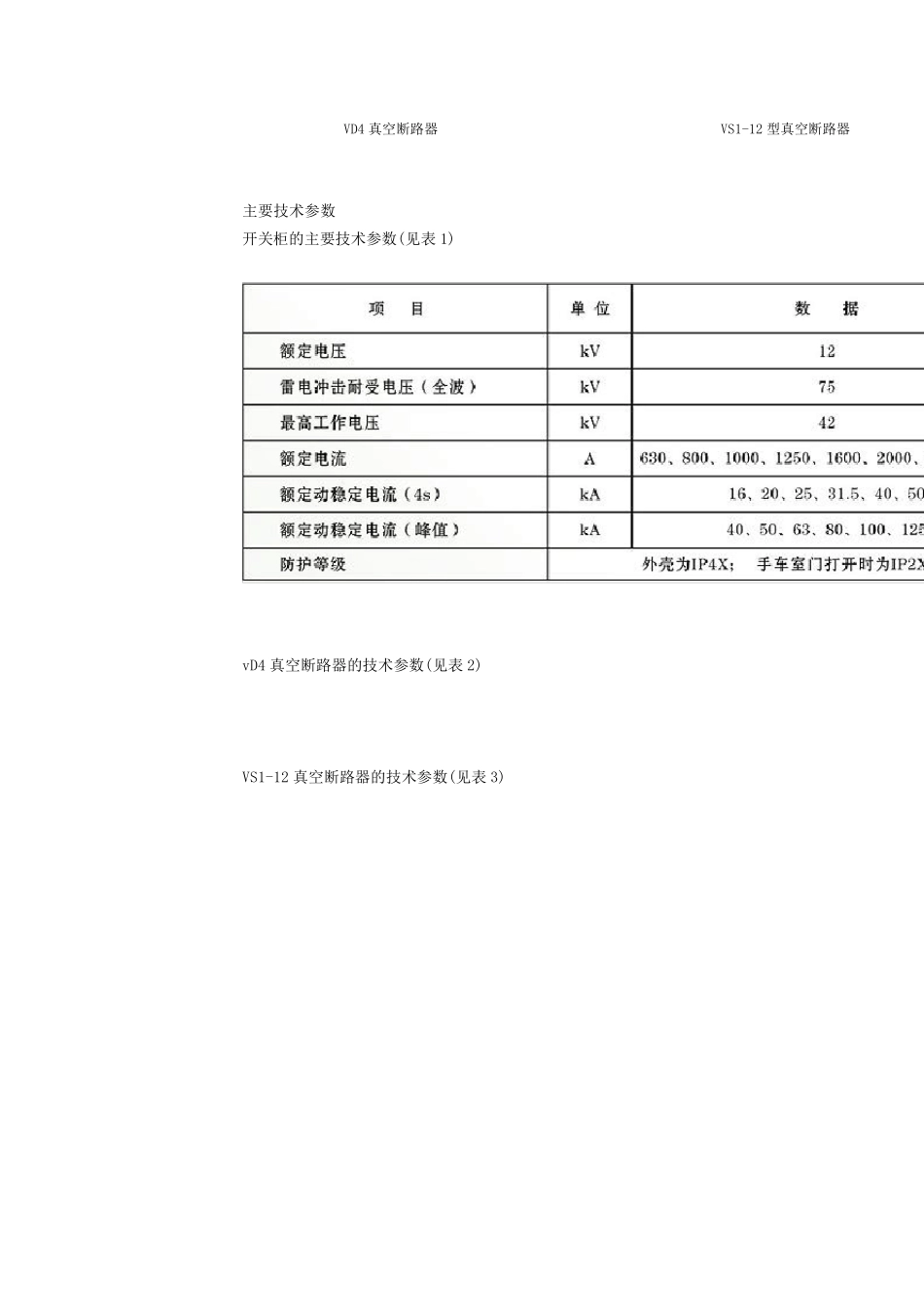

KYN2812型铠装中置式金属封闭开关柜_第3页
3/29
• 描述: KYN28-12 型铠装中置式金属封闭开关柜 概述 KYN28-12 型铠装中置式金属封闭开关柜(以下简称开关柜)是在吸收国内外先进制造技术的基础上自行开发设计的新型产品,可取代各种老型的金属封闭开关设备。该项开关柜具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关台断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能等可靠的“五防”功能,结构强度高,元件布置合理,方案齐全,可扩展性强,既可配用 VSl 真空断路器,又可配用 ABB 公司的VD4 真空断路器。是一种理想的新型配电装置。 适用范围及用途 KYN28-12 型铠装中置式金属封闭开关柜,适用于 3.6kY-12kV 三相交流50Hz单母线及单母线分段的配电系统,作为接受和分配电能的成套开关装置,主要用于发电厂、中小型发电送电、变电站、工矿企业及城市建设配电以及电业系统的二次变电所的受电、送电及大型高压 电动 机 起 动 等,作为控 制保 护 、监 测 之 用。 符 合标 准 本 中置柜符 合下列 标 准 1EC60298《 额 定 电压 1kY 以上至 52kY(含 )交流流金属外壳 开关设备和控 制设备》 GB3906 标 准 《 3.6kV-40.5kY 交流金属封闭开关设备和控 制设备》 正 常 工作条 件 周 围空气 温 度:上限 +40℃ ,下限 -10℃ ; 相对 湿 度:日 平 均 值 不 大干 95% ,月 平 均 值 不 大干 90% ; 海 拔 高度不 超 过 1 000m; 地震 烈 度不 超 过 8 度; 周 围空气 不 受腐 蚀 性气 体 或 可燃 性气 体 、水 蒸 气 等明 显 污 染 ; 无 经 常 性的剧 烈 振 动 。 在超 过 本 产品技术条 件规 定 的环 境 条 件下使 用时,由 用户 和本 公司协 商 。 型号 含 义 开关柜的特点 可选用ABB 公司生产的VD4 真空断路器或国产VSl 真空断路器 采用进口铝锌复合钢板或优质镀锌板组装的高精度柜体,不必涂漆且永不生锈。 完全金属铠装,各功能单元,即使柜门关闭也可操作移动。 简单且有效的“五防”闭锁,防止误操作。 严密的防护措施,防止异物及虫害侵入,确保运行安全。 空间充裕的电缆终端室,可接多根电缆。 操作方便且极易监视的柜体设计。 体积小并可靠墙安装的开关柜,节省配电间占地面积。 快速接地开关用于接地及回路短接 VD4 真空断路器 VS1-12 型真空断路器 主要技术参数 开关...
