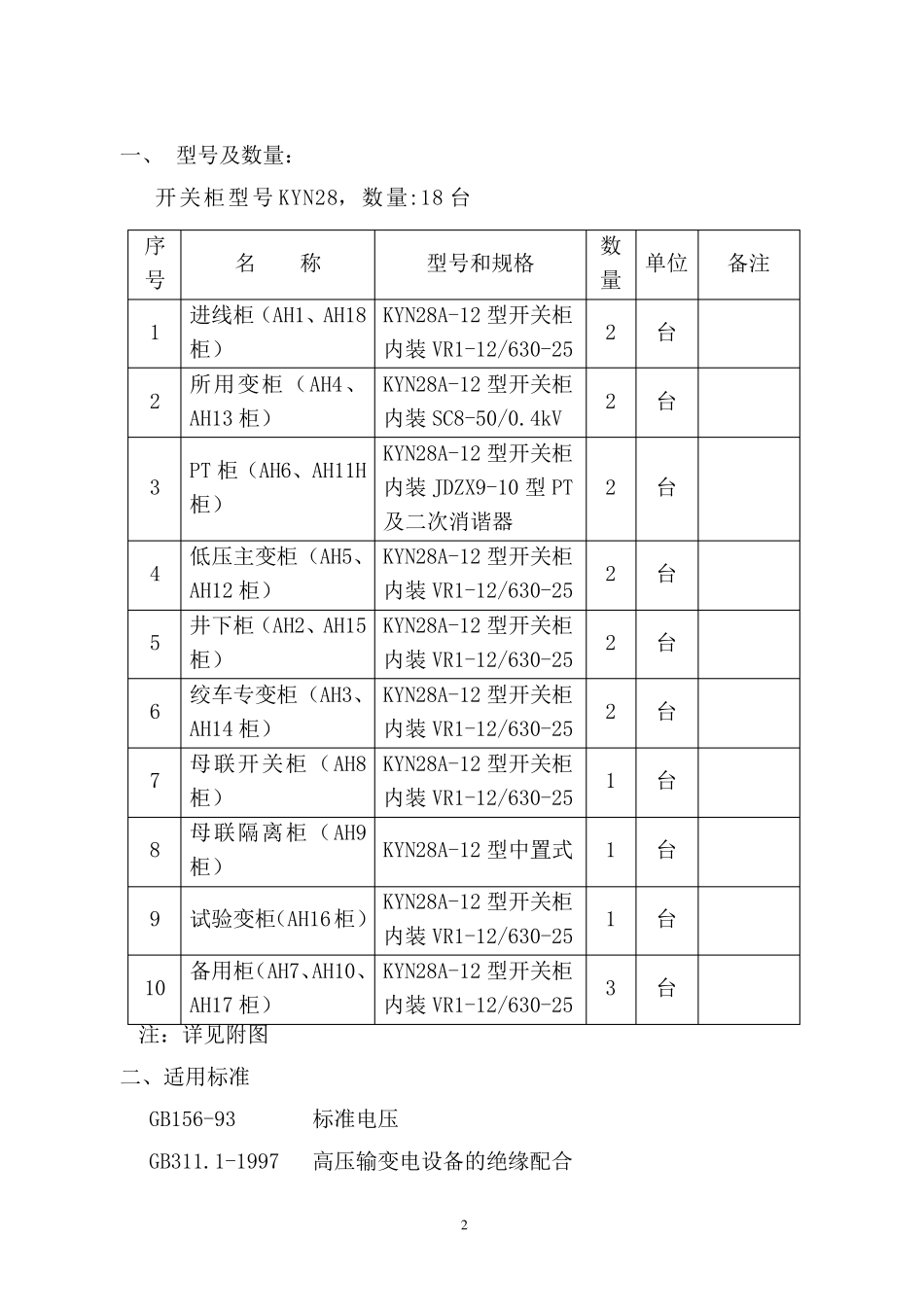

1 凯川煤业副井变电所 KYN28 型 10KV 高压开关设备 技 术 要 求 2 一、 型号及数量： 开关柜型号 KYN28，数量:18 台 序号 名 称 型号和规格 数量 单位 备注 1 进线柜（AH1、AH18柜） KYN28A-12 型开关柜 内装 VR1-12/630-25 2 台 2 所用变柜（AH4、AH13 柜） KYN28A-12 型开关柜 内装 SC8-50/0.4kV 2 台 3 PT 柜（AH6、AH11H柜） KYN28A-12 型开关柜 内装 JDZX9-10 型 PT 及二次消谐器 2 台 4 低压主变柜（AH5、AH12 柜） KYN28A-12 型开关柜 内装 VR1-12/630-25 2 台 5 井下柜（AH2、AH15柜） KYN28A-12 型开关柜 内装 VR1-12/630-25 2 台 6 绞车专变柜（AH3、AH14 柜） KYN28A-12 型开关柜 内装 VR1-12/630-25 2 台 7 母联开关柜（AH8柜） KYN28A-12 型开关柜 内装 VR1-12/630-25 1 台 8 母联隔离柜（AH9柜） KYN28A-12 型中置式 1 台 9 试验变柜（AH16柜） KYN28A-12 型开关柜 内装 VR1-12/630-25 1 台 10 备用柜（AH7、AH10、AH17 柜） KYN28A-12 型开关柜 内装 VR1-12/630-25 3 台 注：详见附图 二、适用标准 GB156-93 标准电压 GB311.1-1997 高压输变电设备的绝缘配合 3 GB1984-89 交流高压断路器 GB3906-91 3-35KV 交流金属封闭开关设备 GB11022-89 高压开关设备通用技术条件 DL/T402-1999 交流高压断路器订货技术条件 DL/T402-1997 户内交流高压开关柜订货技术条件 DL/T593-1996 高压开关设备的共用订货技术条件 三、使用条件及环境 1. 海拔高度：不超过2000m 2. 环境温度：最高气温：+40℃ 最高月平均温度：+30℃ 最高年平均温度：+20℃ 最低气温：-30℃ 最大气温差：25K 3．月平均最高相对湿度（25℃）：90% 日平均最高相对湿度（25℃）：95% 4．耐地震能力：地面水平加速度：2.5m/s2 地面垂直加速度：12.5m/s2 安全系数为 1.67 5.空气没有明显的尘埃、烟、腐蚀性或可燃性气体、水陆联运或盐的污染。四、技术参数 ⑴系统特征 a. 额定电压：10KV b. 系统最高电压：12KV c. 额定频率:50HZ d. 系统中性点为非有效接地系数,且系统单向接地时允许连续运行 2h. ⑵开关柜技术参数 4 a. 额定电压:10KV b. 额定频率:50HZ c. 额定电流:630A d. 额定短路开断电流：25KA e. 额定短路耐受电流(4S):25KA f. 绝缘水平：额定1 分钟工频耐受电压（有效值）：对地、相间42k,...
