LabVIEW下与MODBUSRTU设备通讯

LabVIEW下与MODBUSRTU设备通讯_第1页
1/28

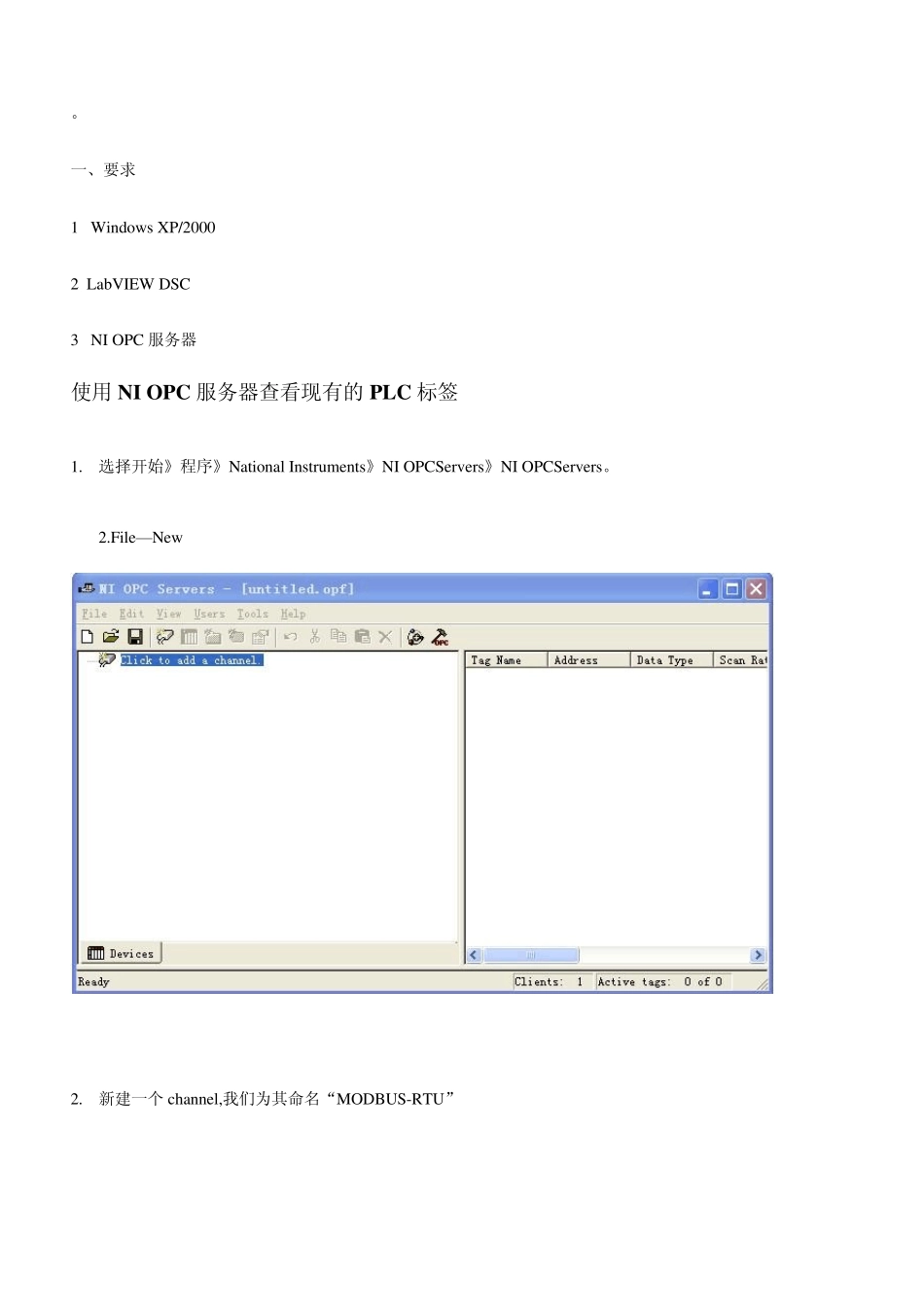

LabVIEW下与MODBUSRTU设备通讯_第2页
2/28

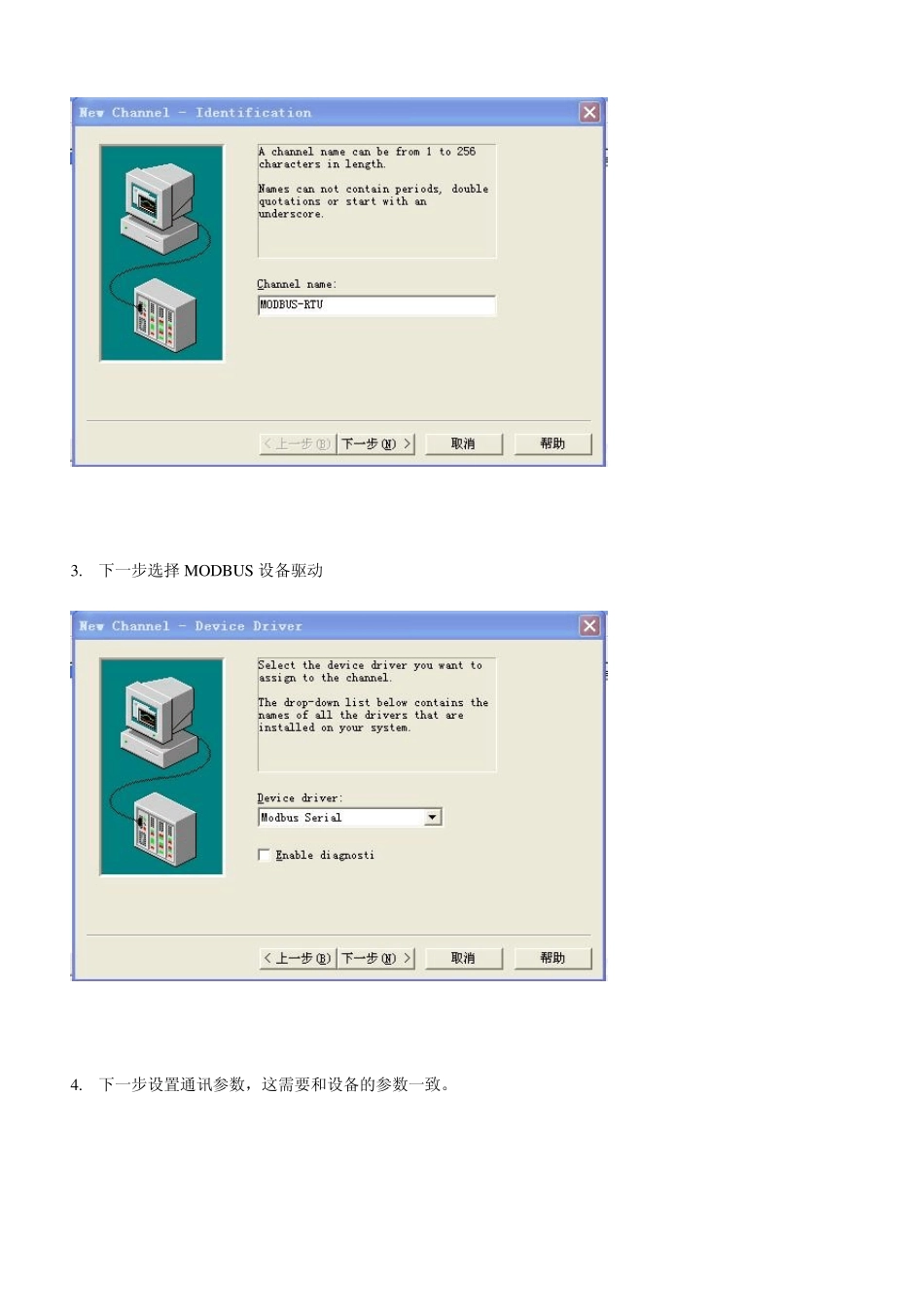

LabVIEW下与MODBUSRTU设备通讯_第3页
3/28
目录 。 一、要求 1 Window s XP/2000 2 LabVIEW DSC 3 NI OPC 服务器 使用NI OPC 服务器查看现有的PLC 标签 1. 选择开始》程序》National Instruments》NI OPCServers》NI OPCServers。 2.File—New 2. 新建一个channel,我们为其命名“MODBUS-RTU” 3. 下一步选择MODBU S 设备驱动 4. 下一步设置通讯参数,这需要和设备的参数一致。 然后“下一步”到结束,完成。 5. 添加设备,有几个设备就添加几个,看情况,在此我要添加两个设备 EFM-14017 和 EDA9033A,它们都支持MODBUS-RTU 协议。 下一步 下一步,站地址设为1 ,与实际设置一致。 然后其它默认,“下一步”直到完成。 6 .同理,我添加第二个设备 下一步 下一步,站地址设为1,与实际设置一致 然后其它默认,“下一步”直到完成。 6. 完成以上步骤,我们将进行变量的建立,首先我们要了解要读取这两个设备的寄存器地址,如下图 对于 EFM-14017,我们要读取“第 0~7 路数据寄存器”对应其8 个模拟量采集通道。别的我们不需要。 对于EDA9033A 设备,这公司的说明书做的比较乱。我们要读取以下有用的 7.了解以上资料,可以建立OPC 地址了。 为方便,我们采用 CSV 格式建立好变量在导入到 OPC 中对应的设备中,注意不支持中文字体 以上完成对OPC 的建立。 二、下面我们建立LABVIEW 项目 1、打开软件 2、新建“项目”命名“MODBUS-RTU 例子” 3、添加设备 I/O SERV ER “继续” 服务器框中选择 National Instruments.NIOPCServers,设置更新速率(ms)为 100。这将创建 LabVIEW与 OPC 标签的连接,每隔 100 ms迚行更新 “OK”,保存为“NI OPC” 4、创建通过 I/O 服务器连接到 OPC 标签的共享变量 在LabVIEW 项目窗口中,右击我的电脑,选择新建》库。这样可以为共享变量建立一个新库,用于连接到PLC的OPC 标签。 保存库名为“OPCItems” 右击的新建库,选择创建约束变量 添加变量 “确定” “完成” 通过右击 OPCItems 库,选择部署,对共享变量迚行部署。这样就可以収布共享变量,使它们可以在网络上通过其他计算机、OPC 客户端和 LabVIEW 实时自动化控制器(PAC)使用。 在项目浏览器窗口中,选择工具》分布式系统管理器。这样可以打开您可以用来以多种方式管理共享变量的窗口(查看、部署、移除等等)。 5 、在项目浏览器中,右击我的电脑,选择新建》V I。 在默认情冴下,您...
