《机械制图》新旧标准代换

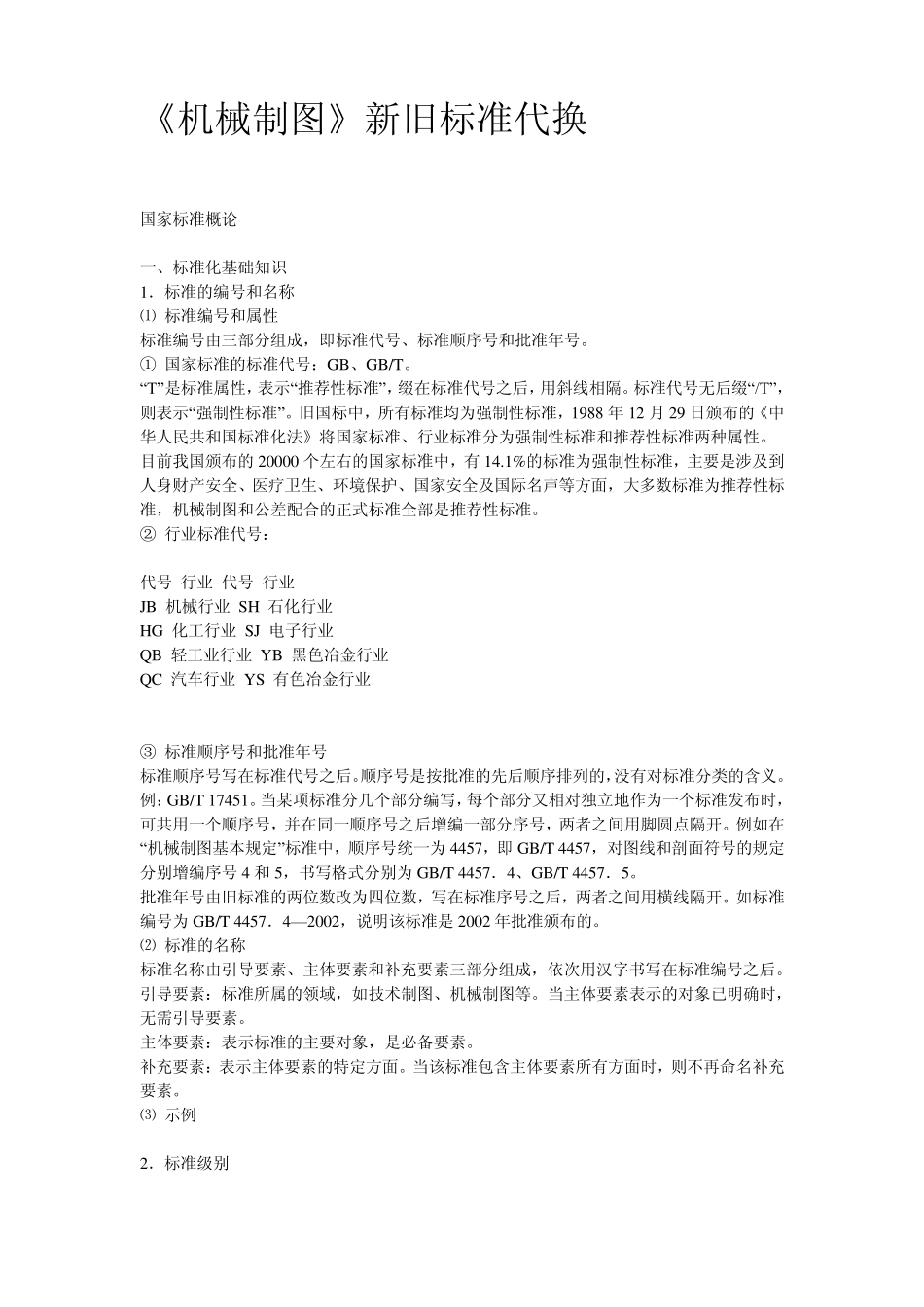

《机械制图》新旧标准代换_第1页
1/10

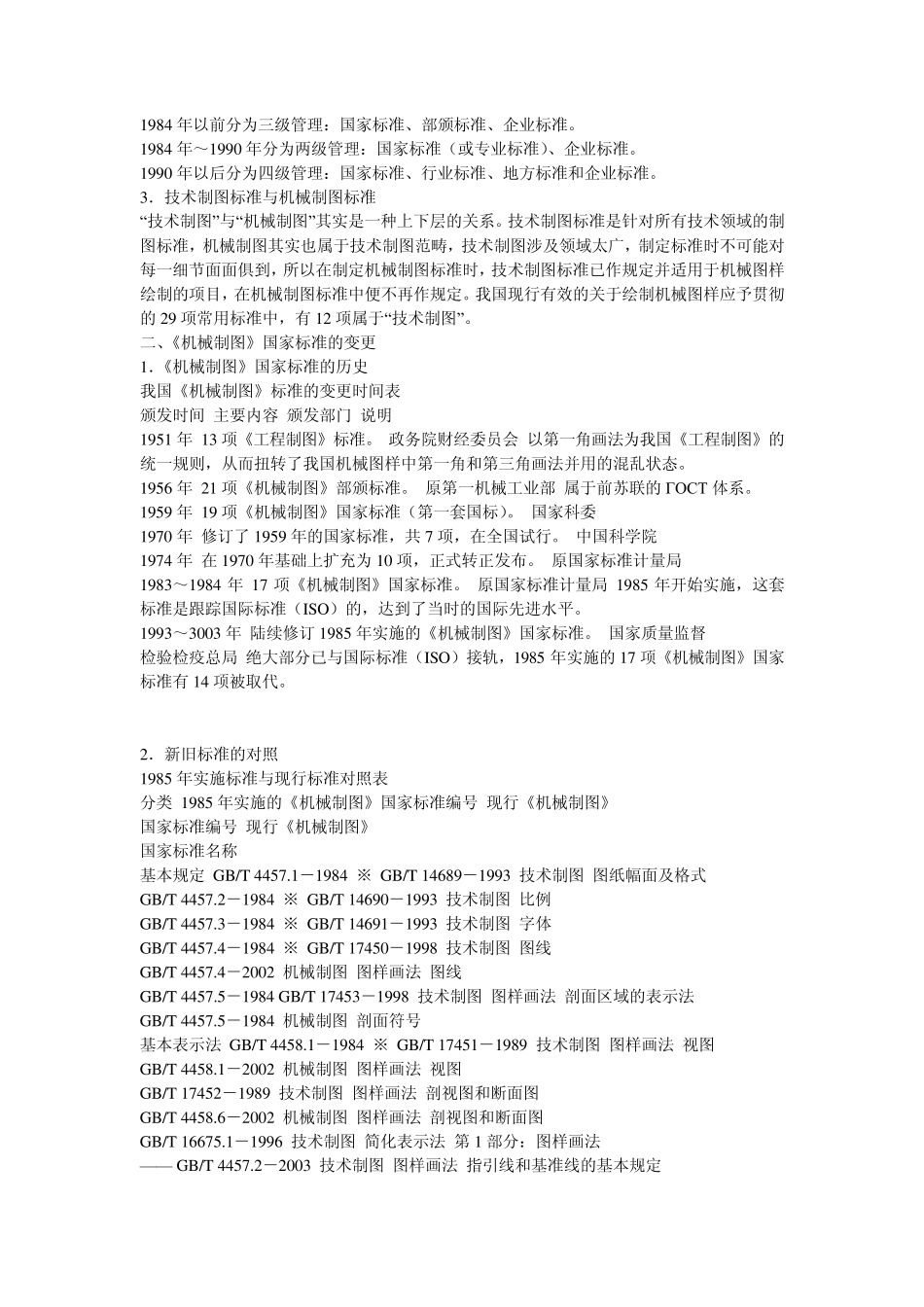

《机械制图》新旧标准代换_第2页
2/10

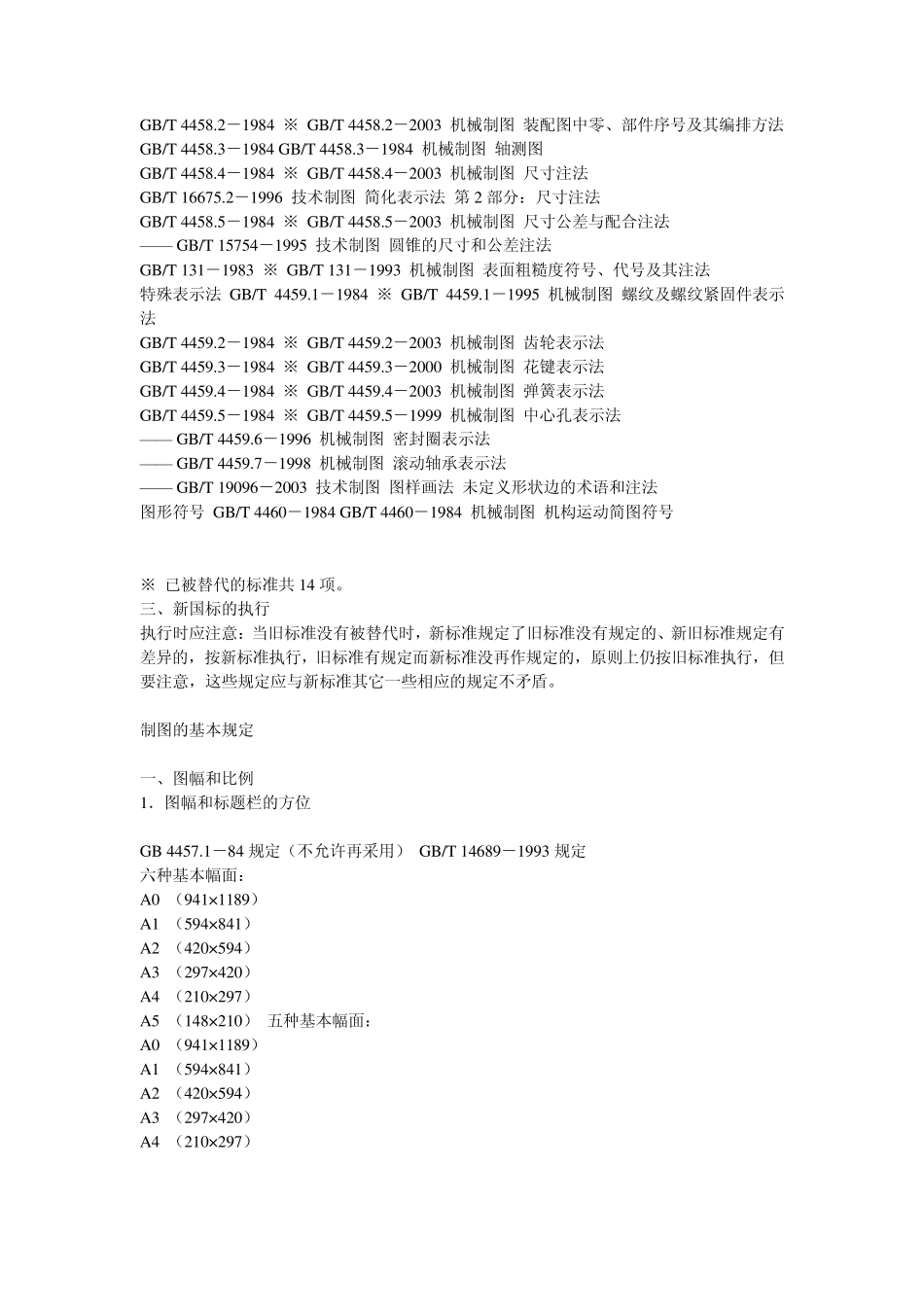

《机械制图》新旧标准代换_第3页
3/10
《机械制图》新旧标准代换 国家标准概论 一、标准化基础知识 1.标准的编号和名称 ⑴ 标准编号和属性 标准编号由三部分组成,即标准代号、标准顺序号和批准年号。 ① 国家标准的标准代号:GB、GB/T。 “T” 是标准属性,表示“推荐性标准” ,缀在标准代号之后,用斜线相隔。标准代号无后缀“/T” ,则表示“强制性标准” 。旧国标中,所有标准均为强制性标准,1988 年12 月 29 日颁布的《中华人民共和国标准化法》将国家标准、行业标准分为强制性标准和推荐性标准两种属性。 目前我国颁布的20000 个左右的国家标准中,有 14.1%的标准为强制性标准,主要是涉及到人身财产安全、医疗卫生、环境保护、国家安全及国际名声等方面,大多数标准为推荐性标准,机械制图和公差配合的正式标准全部是推荐性标准。 ② 行业标准代号: 代号 行业 代号 行业 JB 机械行业 SH 石化行业 HG 化工行业 SJ 电子行业 QB 轻工业行业 YB 黑色冶金行业 QC 汽车行业 YS 有色冶金行业 ③ 标准顺序号和批准年号 标准顺序号写在标准代号之后。顺序号是按批准的先后顺序排列的,没有对标准分类的含义。例:GB/T 17451。当某项标准分几个部分编写,每个部分又相对独立地作为一个标准发布时,可共用一个顺序号,并在同一顺序号之后增编一部分序号,两者之间用脚圆点隔开。例如在“机械制图基本规定” 标准中,顺序号统一为 4457,即GB/T 4457,对图线和剖面符号的规定分别增编序号4 和5,书写格式分别为 GB/T 4457.4、GB/T 4457.5。 批准年号由旧标准的两位数改为四位数,写在标准序号之后,两者之间用横线隔开。如标准编号为 GB/T 4457.4— 2002,说明该标准是 2002 年批准颁布的。 ⑵ 标准的名称 标准名称由引导要素、主体要素和补充要素三部分组成,依次用汉字书写在标准编号之后。 引导要素:标准所属的领域,如技术制图、机械制图等。当主体要素表示的对象已明确时,无需引导要素。 主体要素:表示标准的主要对象,是必备要素。 补充要素:表示主体要素的特定方面。当该标准包含主体要素所有方面时,则不再命名补充要素。 ⑶ 示例 2.标准级别 1984 年以前分为三级管理:国家标准、部颁标准、企业标准。 1984 年~1990 年分为两级管理:国家标准(或专业标准)、企业标准。 1990 年以后分为四级管理:国家标准、行业标准、地方标准和企业标准。 3.技术制图标准与机械制图标准 “技术制图...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

《机械制图》新旧标准代换
