《机械制图》试题库

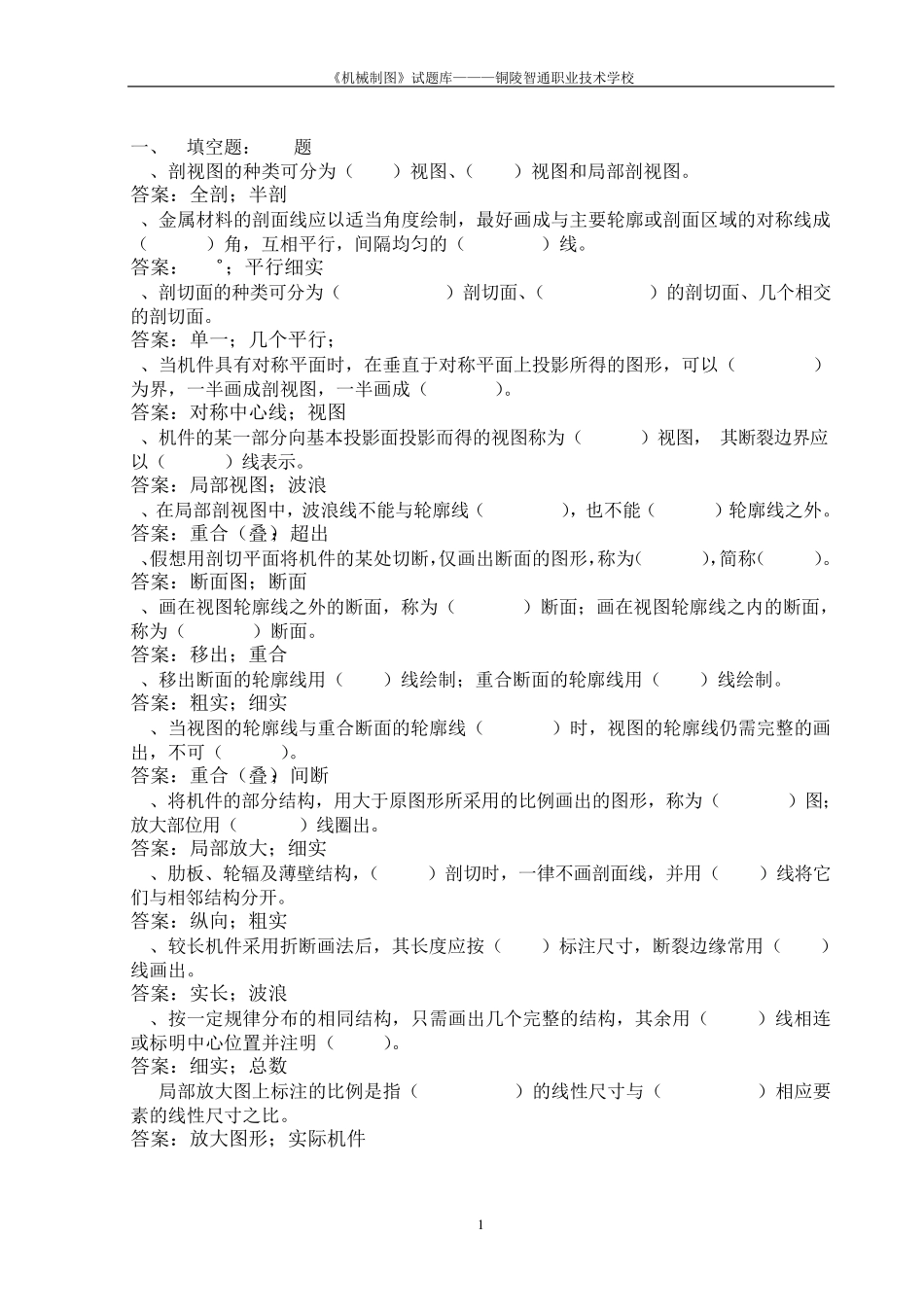

《机械制图》试题库_第1页
1/22

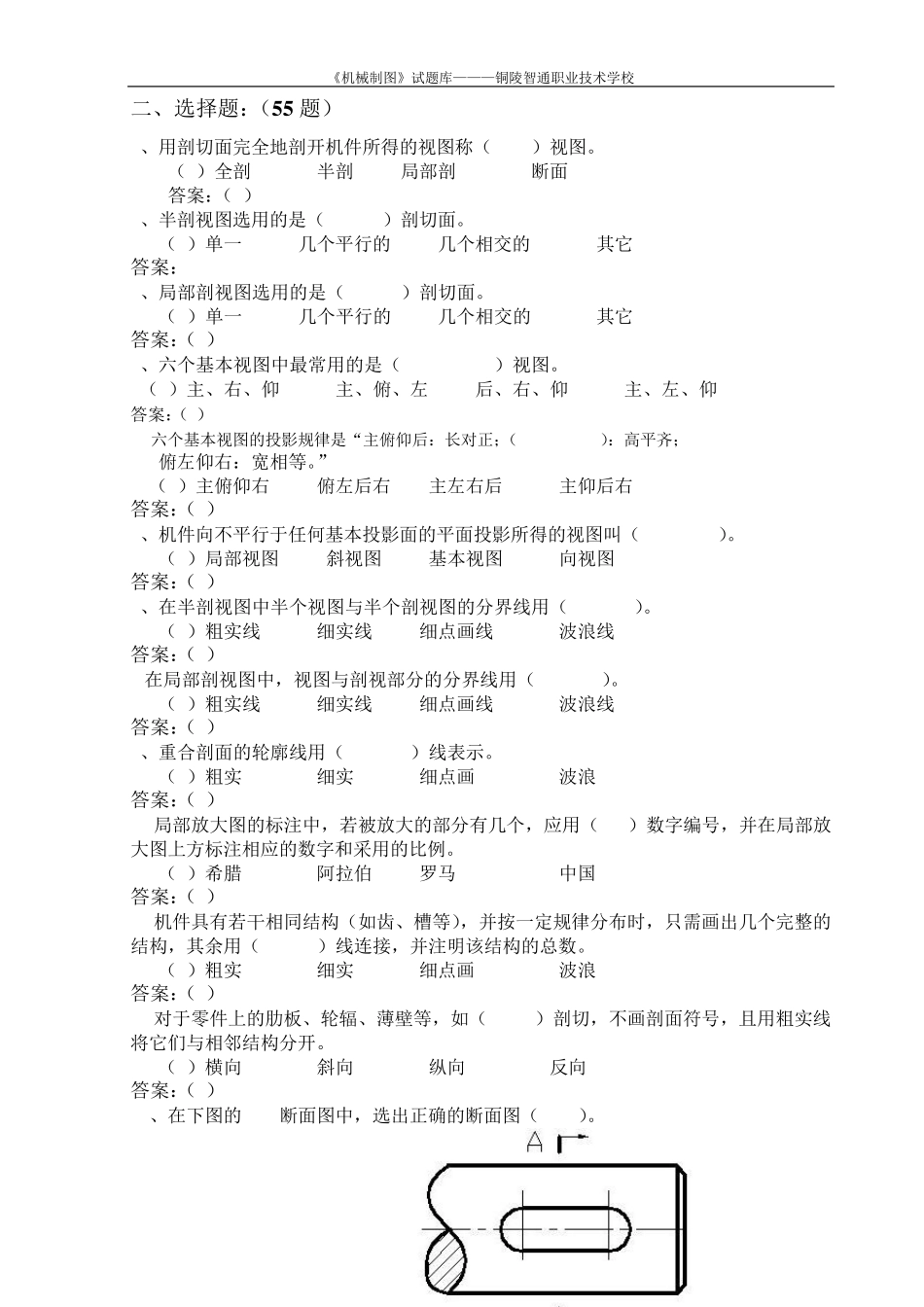

《机械制图》试题库_第2页
2/22

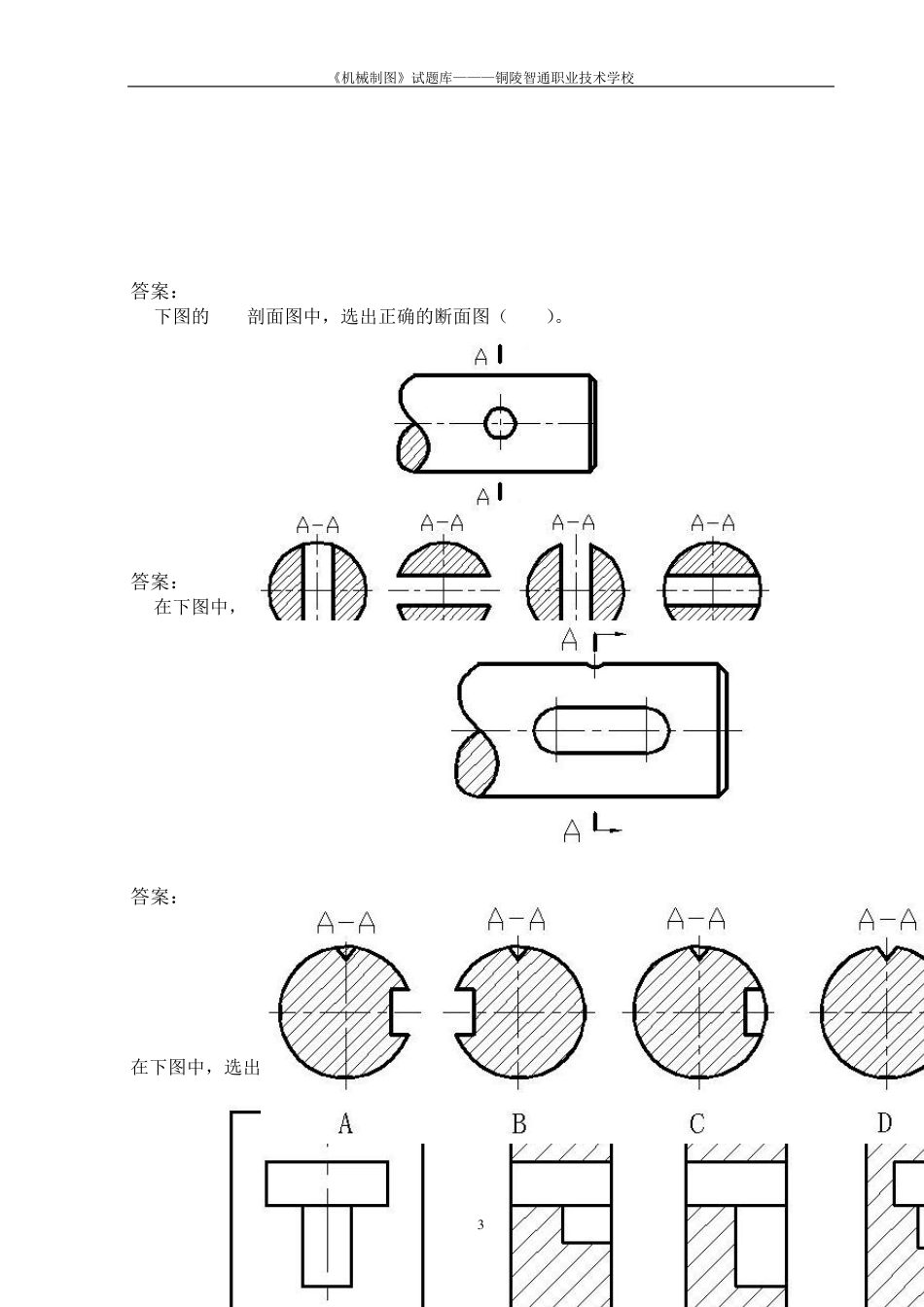

《机械制图》试题库_第3页
3/22
《机械制图》试题库———铜陵智通职业技术学校 1 一、 填空题:(15题) 1、剖视图的种类可分为( )视图、( )视图和局部剖视图。 答案:全剖;半剖 2、金属材料的剖面线应以适当角度绘制,最好画成与主要轮廓或剖面区域的对称线成( )角,互相平行,间隔均匀的( )线。 答案:45゜;平行细实 3、剖切面的种类可分为( )剖切面、( )的剖切面、几个相交的剖切面。 答案:单一;几个平行; 4、当机件具有对称平面时,在垂直于对称平面上投影所得的图形,可以( )为界,一半画成剖视图,一半画成( )。 答案:对称中心线;视图 5、机件的某一部分向基本投影面投影而得的视图称为( )视图, 其断裂边界应以( )线表示。 答案:局部视图;波浪 6、在局部剖视图中,波浪线不能与轮廓线( ),也不能( )轮廓线之外。 答案:重合(叠);超出 7、假想用剖切平面将机件的某处切断,仅画出断面的图形,称为( ),简称( )。 答案:断面图;断面 8、画在视图轮廓线之外的断面,称为( )断面;画在视图轮廓线之内的断面,称为( )断面。 答案:移出;重合 9、移出断面的轮廓线用( )线绘制;重合断面的轮廓线用( )线绘制。 答案:粗实;细实 10、当视图的轮廓线与重合断面的轮廓线( )时,视图的轮廓线仍需完整的画出,不可( )。 答案:重合(叠);间断 11、将机件的部分结构,用大于原图形所采用的比例画出的图形,称为( )图;放大部位用( )线圈出。 答案:局部放大;细实 12、肋板、轮辐及薄壁结构,( )剖切时,一律不画剖面线,并用( )线将它们与相邻结构分开。 答案:纵向;粗实 13、较长机件采用折断画法后,其长度应按( )标注尺寸,断裂边缘常用( )线画出。 答案:实长;波浪 14、按一定规律分布的相同结构,只需画出几个完整的结构,其余用( )线相连或标明中心位置并注明( )。 答案:细实;总数 15局部放大图上标注的比例是指( )的线性尺寸与( )相应要素的线性尺寸之比。 答案:放大图形;实际机件 《机械制图》试题库———铜陵智通职业技术学校 2 二、选择题:(55 题) 1、用剖切面完全地剖开机件所得的视图称( )视图。 (A)全剖 (B)半剖 (C) 局部剖 (D) 断面 答案:(A) 2、半剖视图选用的是( )剖切面。 (A)单一 (B)几个平行的 (C)几个相交的 (D)其它 答案:(A) 3、局部剖视图选用的是( )剖切面。 ...
