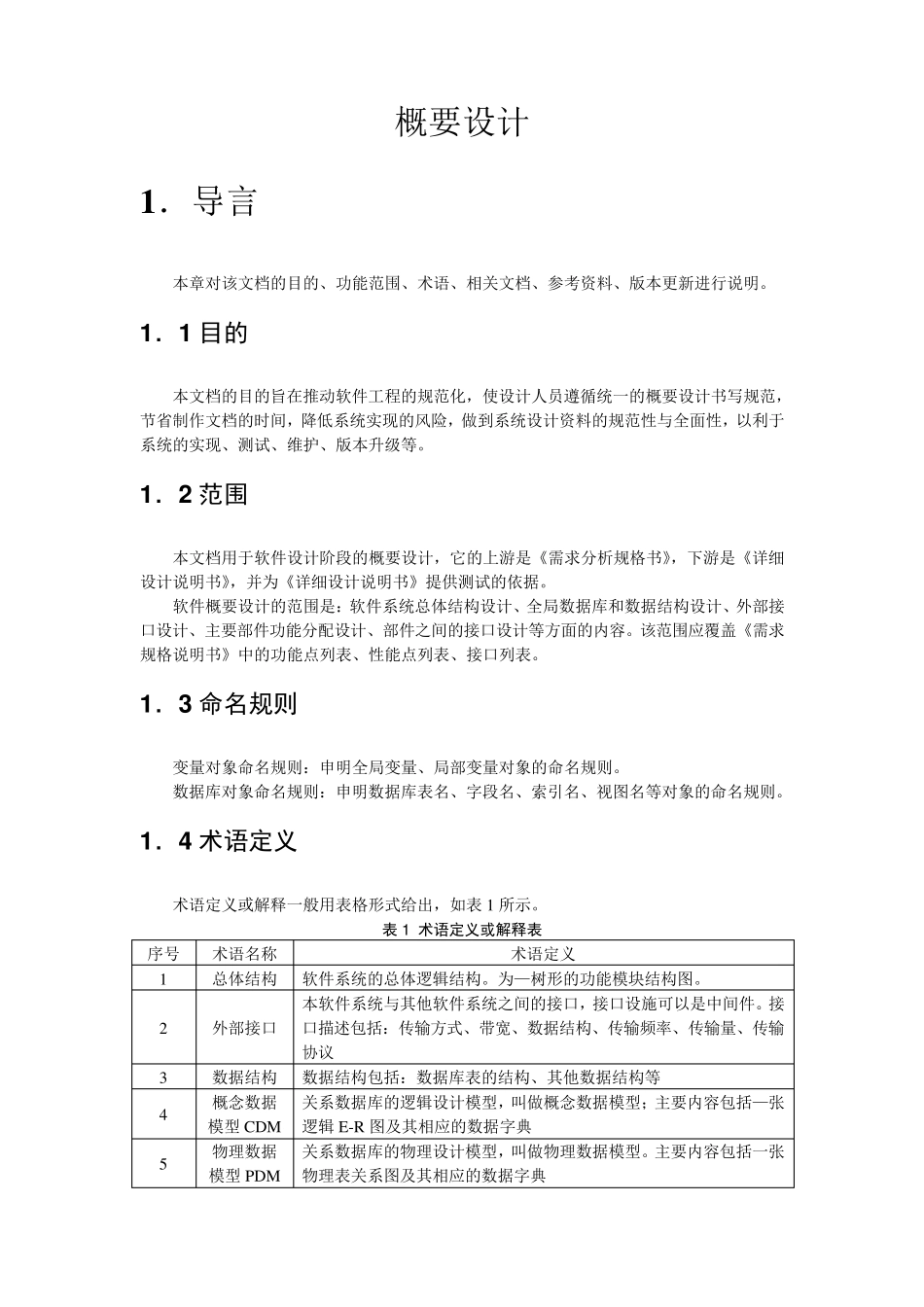

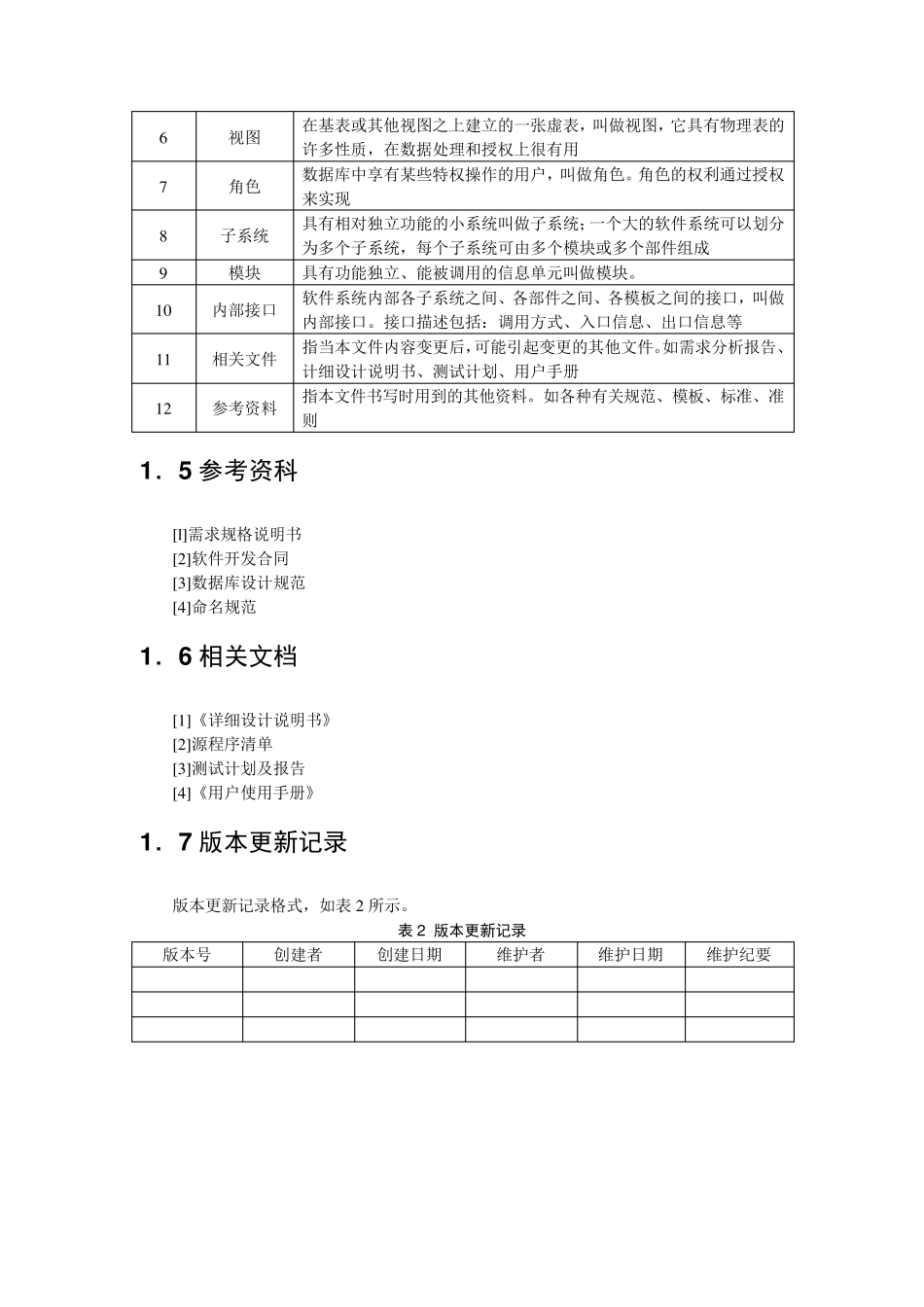

概要设计 1 ．导言 本章对该文档的目的、功能范围、术语、相关文档、参考资料、版本更新进行说明。 1 ．1 目的 本文档的目的旨在推动软件工程的规范化，使设计人员遵循统一的概要设计书写规范，节省制作文档的时间，降低系统实现的风险，做到系统设计资料的规范性与全面性，以利于系统的实现、测试、维护、版本升级等。 1 ．2 范围 本文档用于软件设计阶段的概要设计，它的上游是《需求分析规格书》，下游是《详细设计说明书》，并为《详细设计说明书》提供测试的依据。 软件概要设计的范围是：软件系统总体结构设计、全局数据库和数据结构设计、外部接口设计、主要部件功能分配设计、部件之间的接口设计等方面的内容。该范围应覆盖《需求规格说明书》中的功能点列表、性能点列表、接口列表。 1 ．3 命名规则 变量对象命名规则：申明全局变量、局部变量对象的命名规则。 数据库对象命名规则：申明数据库表名、字段名、索引名、视图名等对象的命名规则。 1 ．4 术语定义 术语定义或解释一般用表格形式给出，如表1 所示。 表 1 术语定义或解释表 序号 术语名称 术语定义 1 总体结构 软件系统的总体逻辑结构。为—树形的功能模块结构图。 2 外部接口 本软件系统与其他软件系统之间的接口，接口设施可以是中间件。接口描述包括：传输方式、带宽、数据结构、传输频率、传输量、传输协议 3 数据结构 数据结构包括：数据库表的结构、其他数据结构等 4 概念数据模型 CDM 关系数据库的逻辑设计模型，叫做概念数据模型；主要内容包括—张逻辑E-R 图及其相应的数据字典 5 物理数据模型 PDM 关系数据库的物理设计模型，叫做物理数据模型。主要内容包括一张物理表关系图及其相应的数据字典 6 视图 在基表或其他视图之上建立的一张虚表，叫做视图，它具有物理表的许多性质，在数据处理和授权上很有用 7 角色 数据库中享有某些特权操作的用户，叫做角色。角色的权利通过授权来实现 8 子系统 具有相对独立功能的小系统叫做子系统；一个大的软件系统可以划分为多个子系统，每个子系统可由多个模块或多个部件组成 9 模块 具有功能独立、能被调用的信息单元叫做模块。 10 内部接口 软件系统内部各子系统之间、各部件之间、各模板之间的接口，叫做内部接口。接口描述包括：调用方式、入口信息、出口信息等 11 相关文件 指当本文件内容变更后，可能引起变更的其他文件。如需求分析报告、计细设计说明书...
