《模拟电子技术基础》典型习题解答

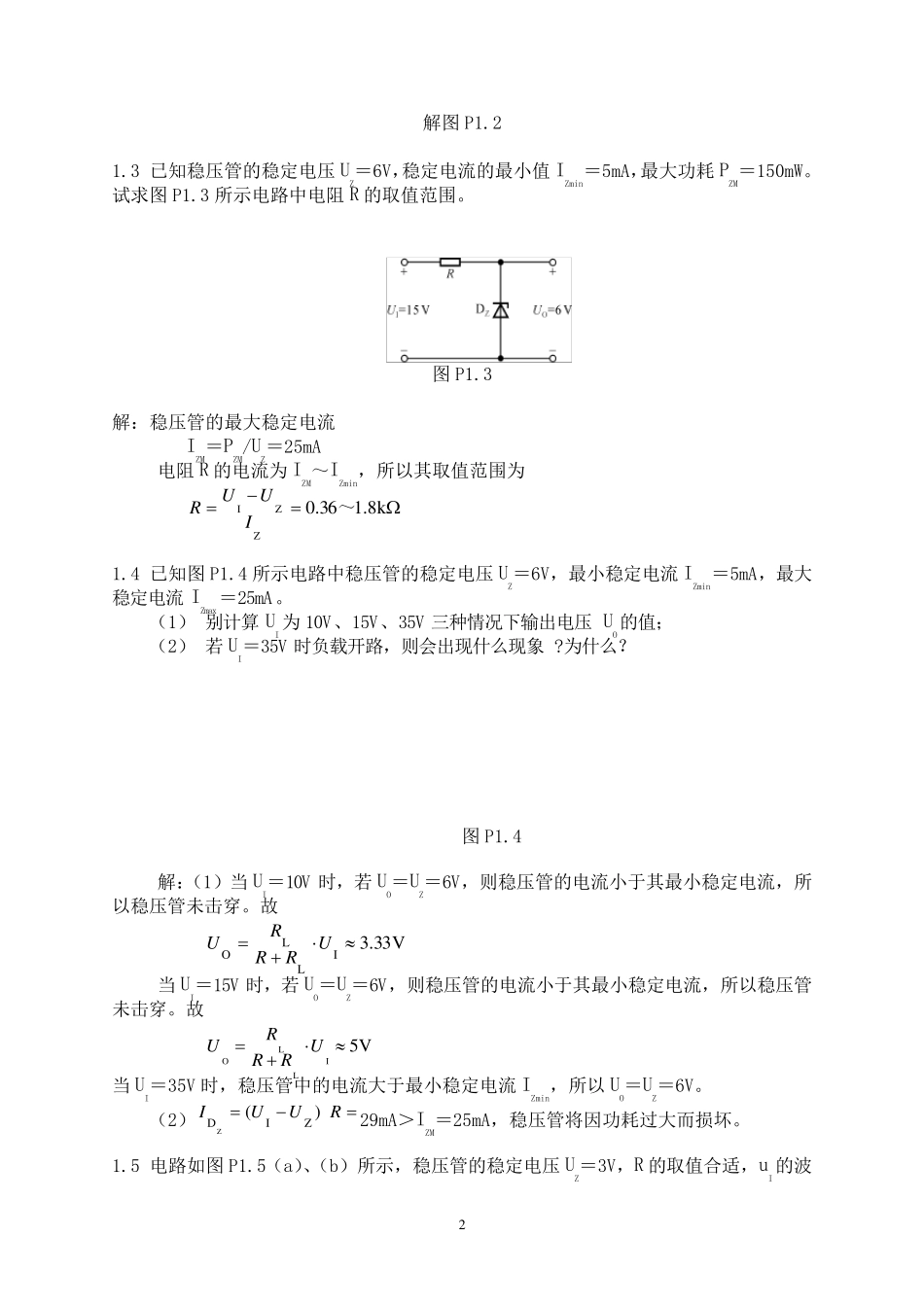

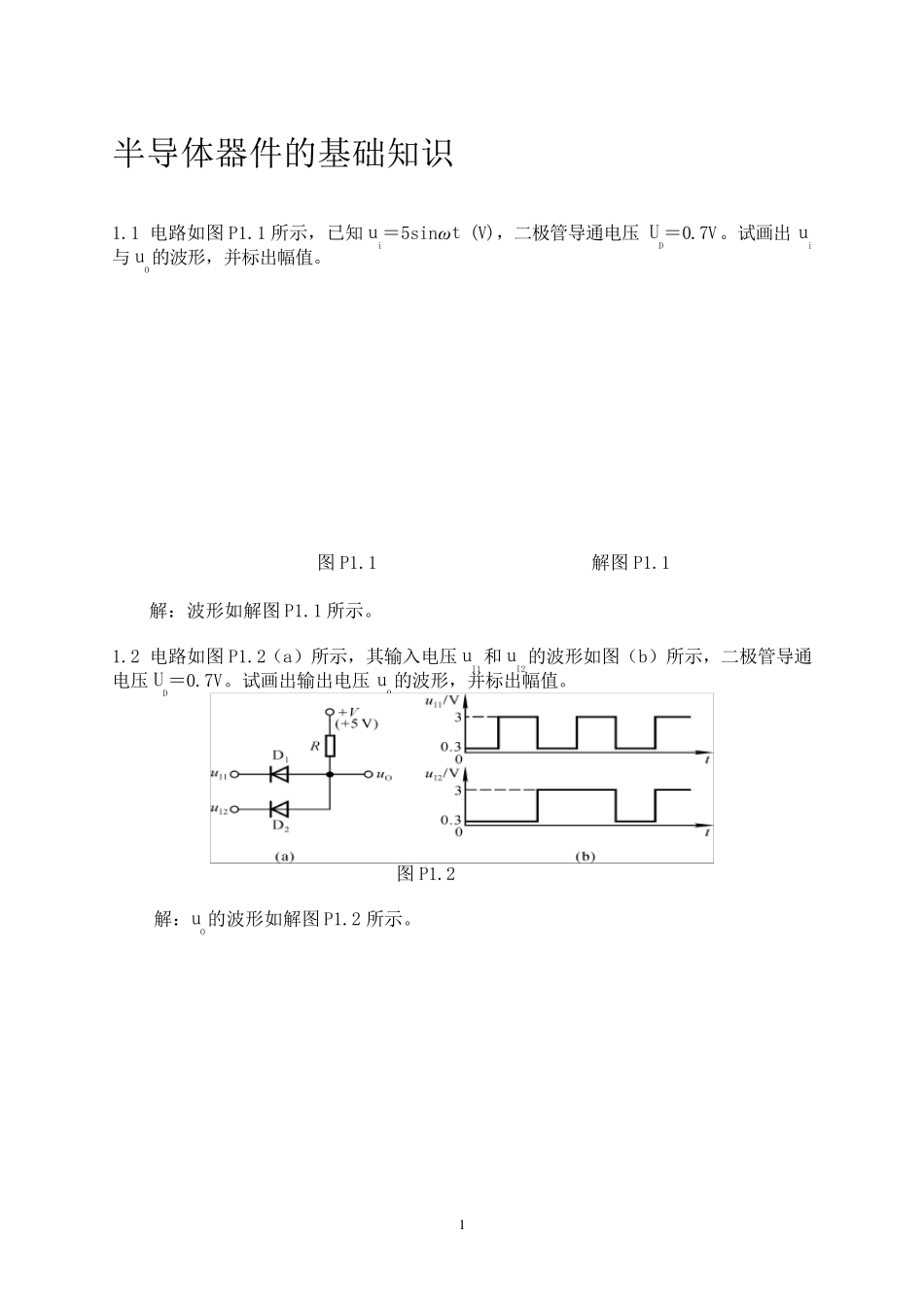

1 半导体器件的基础知识 1.1 电路如图P1.1 所示，已知ui＝5sinωt (V)，二极管导通电压UD＝0.7V。试画出 ui与 uO的波形，并标出幅值。 图P1.1 解图P1.1 解：波形如解图P1.1 所示。 1.2 电路如图P1.2（a）所示，其输入电压uI1和 uI2的波形如图（b）所示，二极管导通电压UD＝0.7V。试画出输出电压uO的波形，并标出幅值。 图P1.2 解：uO的波形如解图P1.2 所示。 2 解图P1.2 1.3 已知稳压管的稳定电压UZ＝6V，稳定电流的最小值IZmin＝5mA，最大功耗PZM＝150mW。试求图P1.3 所示电路中电阻R 的取值范围。 图P1.3 解：稳压管的最大稳定电流 IZM＝PZM/UZ＝25mA 电阻R 的电流为IZM～IZmin，所以其取值范围为 k8.136.0ZZI～IUUR 1.4 已知图P1.4 所示电路中稳压管的稳定电压UZ＝6V，最小稳定电流IZmin＝5mA，最大稳定电流IZmax＝25mA。 （1） 别计算UI为10V、15V、35V 三种情况下输出电压UO的值； （2） 若 UI＝35V 时负载开路，则会出现什么现象 ?为什么？ 图P1.4 解：（1）当 UI＝10V 时，若 UO＝UZ＝6V，则稳压管的电流小于其最小稳定电流，所以稳压管未击穿。故 V33.3ILLOURRRU 当 UI＝15V 时，若 UO＝UZ＝6V，则稳压管的电流小于其最小稳定电流，所以稳压管未击穿。故 LOIL5VRUURR 当 UI＝35V 时，稳压管中的电流大于最小稳定电流IZmin，所以UO＝UZ＝6V。 （2）RUUI)(ZIDZ29mA＞IZM＝25mA，稳压管将因功耗过大而损坏。 1.5 电路如图P1.5（a）、（b）所示，稳压管的稳定电压UZ＝3V，R 的取值合适，uI的波 3 形如图（c）所示。试分别画出 uO1和 uO2的波形。 图P1.5 解图P1.5 解：波形如解图P1.5 所示 1.6 测得放大电路中六只晶体管的直流电位如图P1.6 所示。在圆圈中画出管子，并分别说明它们是硅管还是锗管。 图P1.6 4 解：晶体管三个极分别为上、中、下管脚，答案如解表P1.6 所示。 解表P1.6 管号 T1 T2 T3 T4 T5 T6 上 e c e b c b 中 b b b e e e 下 c e c c b c 管型 PNP NPN NPN PNP PNP NPN 材料 Si Si Si Ge Ge Ge 1.7 电路如图P1.7 所示，试问β大于多少时晶体管饱和？ 图P1.7 解：取 UCES＝UBE，若管子饱和，则 CbCBECCbBECC RRRUVRUV 所以，100Cb  RR时，管子饱和。 1.8 分别判断图P1.8 所示的各电路中晶体管是否有可能工作在放大状态。 5 图P1.8 ...
