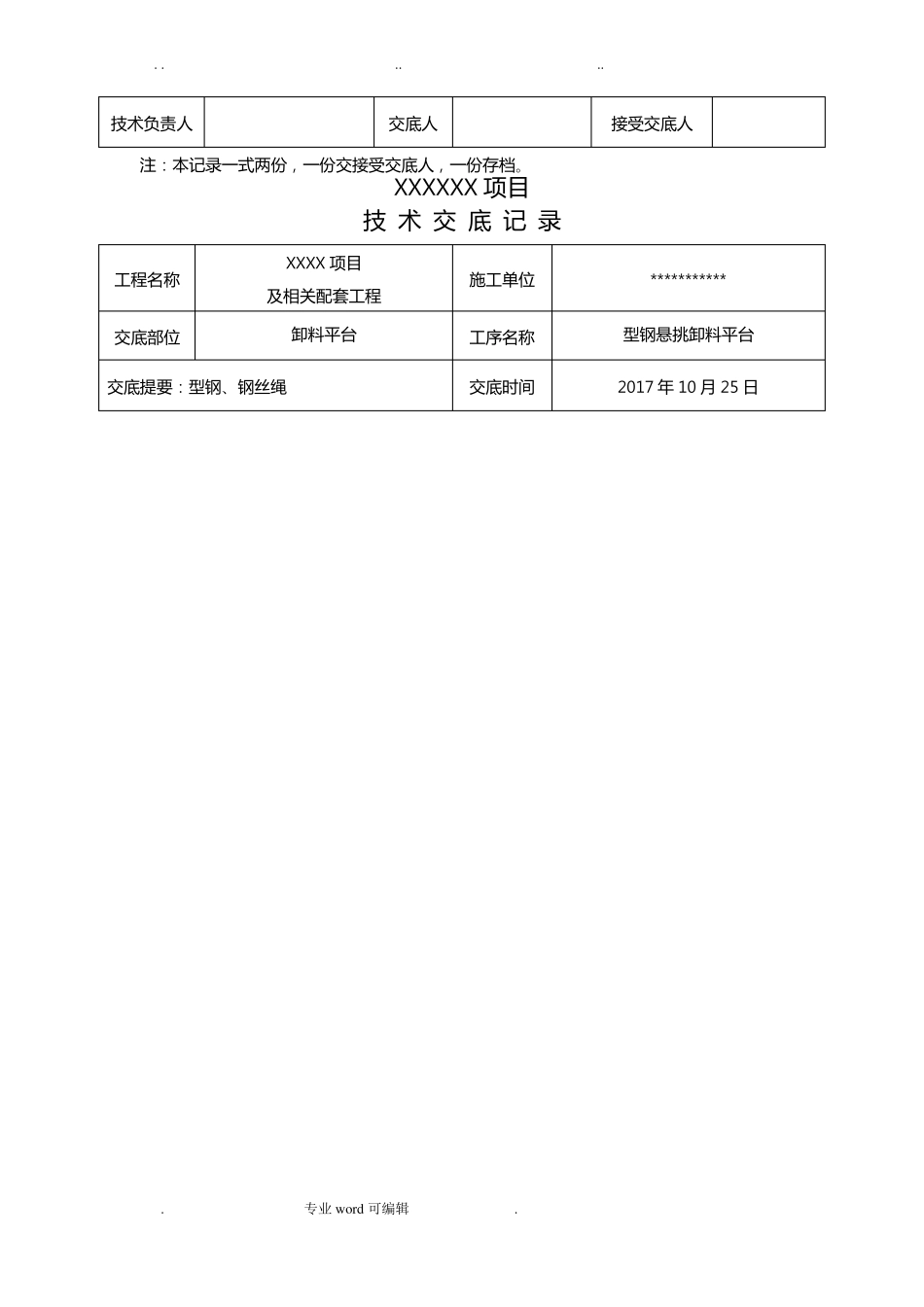

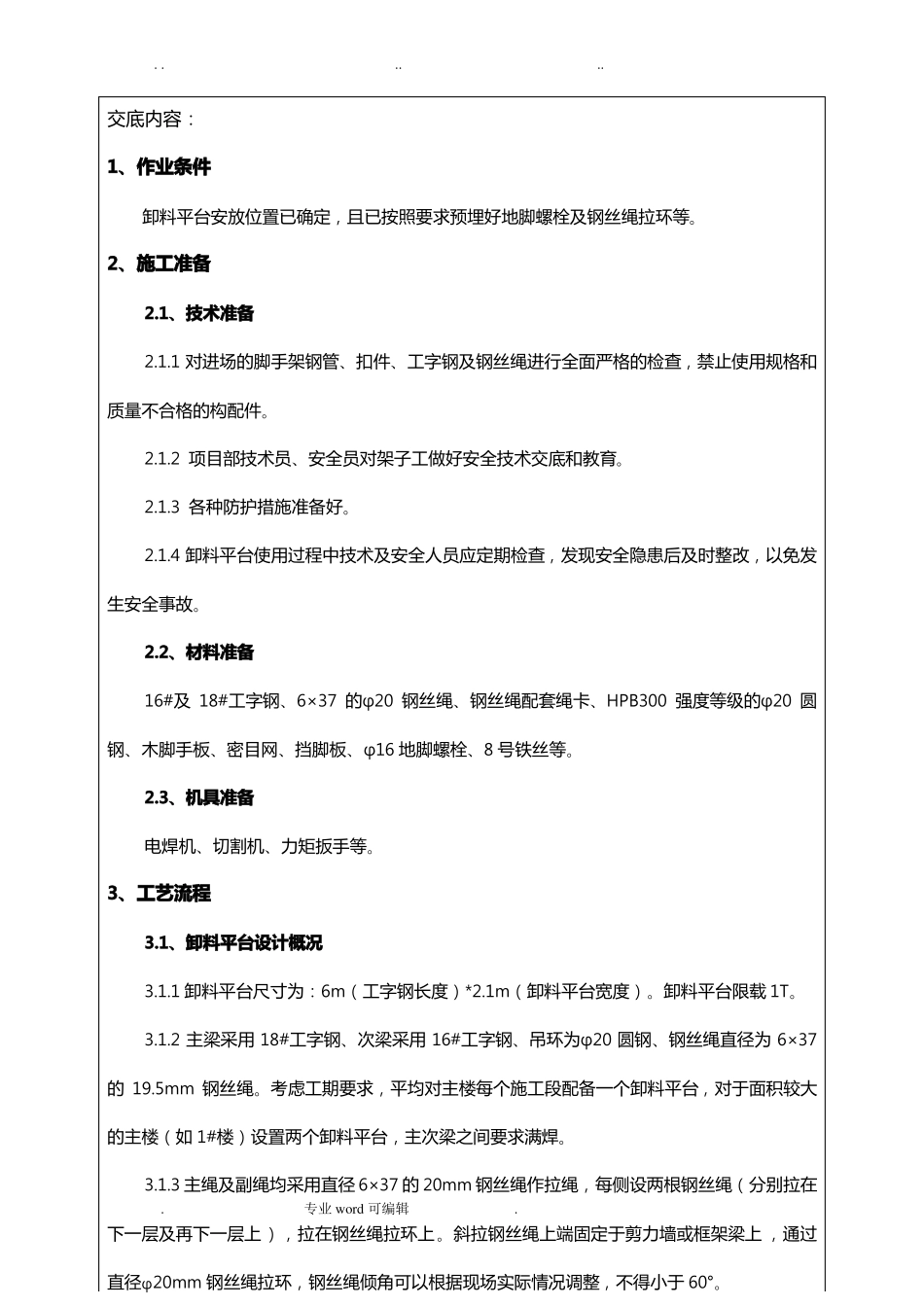

. .....XXXXXX 项目技 术 交 底 记 录工程名称交底部位XXXX 项目及相关配套工程卸料平台施工单位工序名称交底时间***********型钢悬挑卸料平台2017 年 10 月 25 日交底提要:型钢、钢丝绳.专业 word 可编辑.. .....交底内容:1、作业条件卸料平台安放位置已确定,且已按照要求预埋好地脚螺栓及钢丝绳拉环等。2、施工准备2.1、技术准备2.1.1 对进场的脚手架钢管、扣件、工字钢及钢丝绳进行全面严格的检查,禁止使用规格和质量不合格的构配件。2.1.2 项目部技术员、安全员对架子工做好安全技术交底和教育。2.1.3 各种防护措施准备好。2.1.4 卸料平台使用过程中技术及安全人员应定期检查,发现安全隐患后及时整改,以免发生安全事故。2.2、材料准备16#及 18#工字钢、6×37 的φ20 钢丝绳、钢丝绳配套绳卡、HPB300 强度等级的φ20 圆钢、木脚手板、密目网、挡脚板、φ16 地脚螺栓、8 号铁丝等。2.3、机具准备电焊机、切割机、力矩扳手等。3、工艺流程3.1、卸料平台设计概况3.1.1 卸料平台尺寸为:6m(工字钢长度)*2.1m(卸料平台宽度)。卸料平台限载 1T。3.1.2 主梁采用 18#工字钢、次梁采用 16#工字钢、吊环为φ20 圆钢、钢丝绳直径为 6×37的 19.5mm 钢丝绳。考虑工期要求,平均对主楼每个施工段配备一个卸料平台,对于面积较大的主楼(如 1#楼)设置两个卸料平台,主次梁之间要求满焊。3.1.3 主绳及副绳均采用直径 6×37 的 20mm 钢丝绳作拉绳,每侧设两根钢丝绳(分别拉在.专业 word 可编辑.下一层及再下一层上),拉在钢丝绳拉环上。斜拉钢丝绳上端固定于剪力墙或框架梁上 ,通过直径φ20mm 钢丝绳拉环,钢丝绳倾角可以根据现场实际情况调整,不得小于 60°。. .....技术负责人交底人接受交底人注:本记录一式两份,一份交接受交底人,一份存档。XXXXXX 项目技 术 交 底 记 录工程名称交底部位XXXX 项目及相关配套工程卸料平台施工单位工序名称交底时间***********型钢悬挑卸料平台2017 年 10 月 25 日交底提要:型钢、钢丝绳.专业 word 可编辑.. .....交底内容:3.1.5 水平钢梁与楼板连接的地脚螺栓采用一级φ18 钢筋弯制,必须要压在楼板下层钢筋下面,每根主梁设置两道锚固。卸料平台名称平台长度 A(m)卸料平台与主体结构连接U 形钢筋(φ16)方式次梁间距 s(m)内侧次梁离墙水平距离1.2a(m)外侧钢丝绳拉绳点与平台6.0垂直距离 h1(m)内侧钢丝绳上部拉绳点与3平台垂直距...
