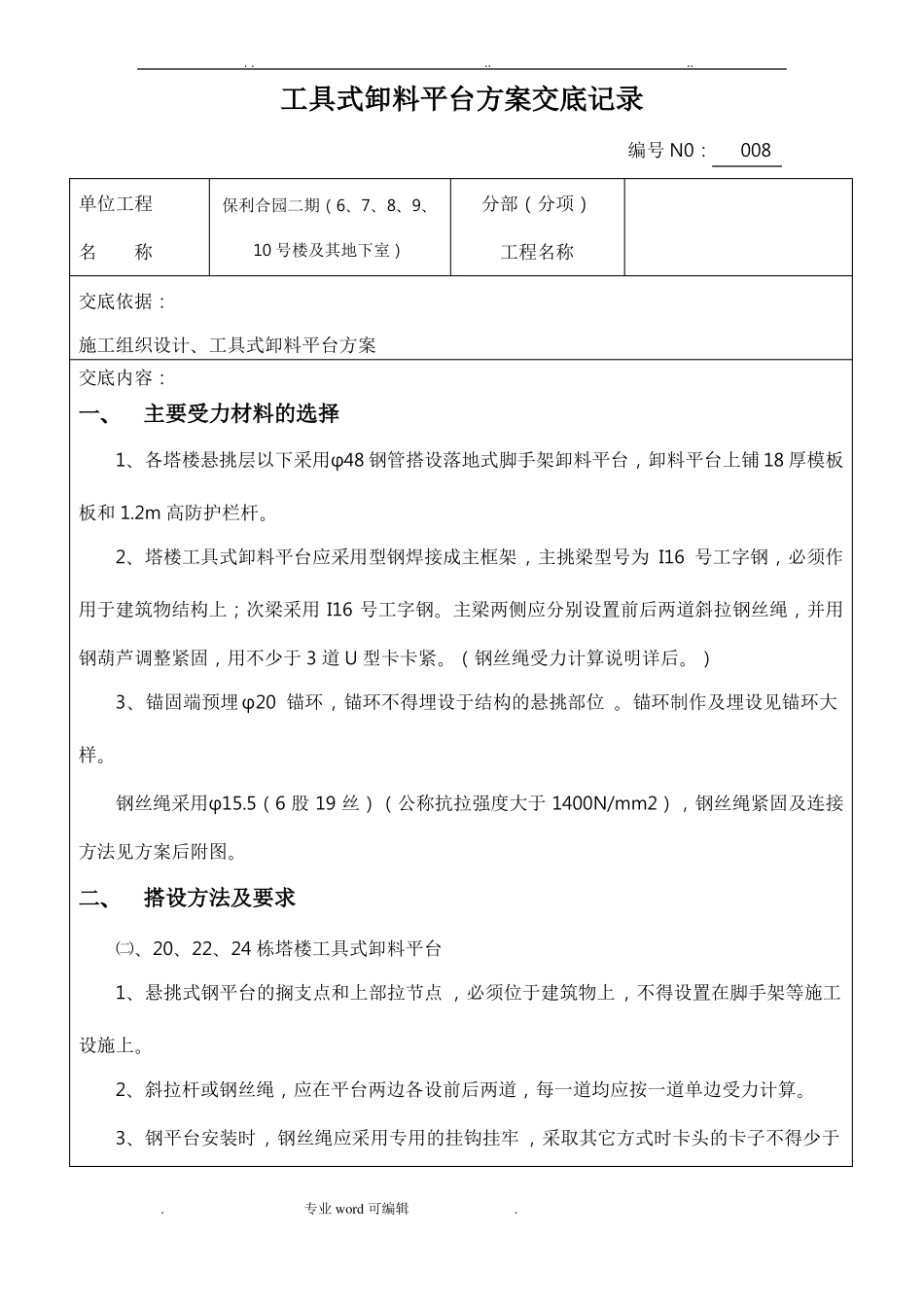

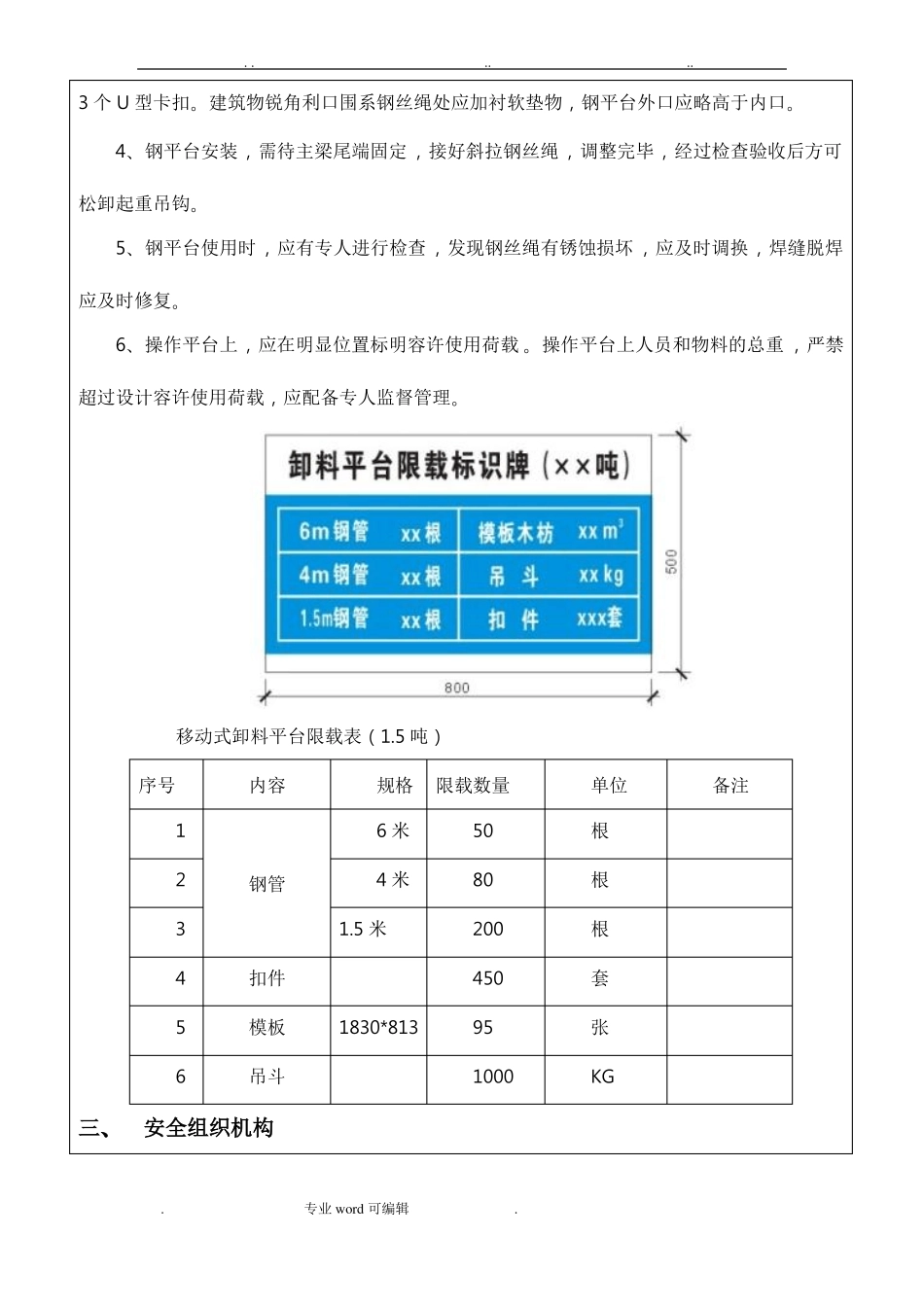

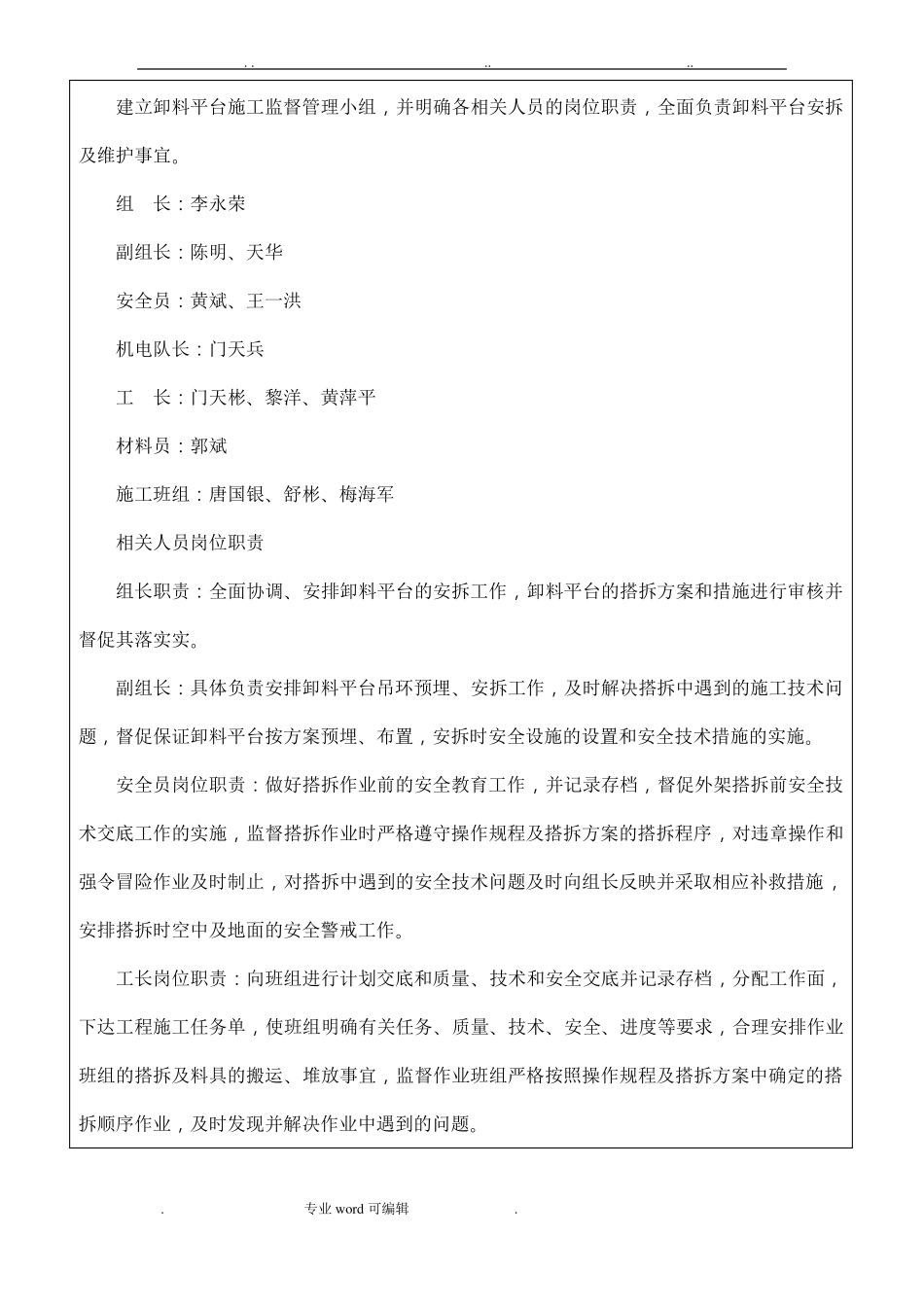

. .....工具式卸料平台方案交底记录编号 N0：008单位工程名称交底依据：施工组织设计、工具式卸料平台方案交底内容：保利合园二期（6、7、8、9、10 号楼及其地下室）分部（分项）工程名称一、主要受力材料的选择1、各塔楼悬挑层以下采用φ48 钢管搭设落地式脚手架卸料平台，卸料平台上铺 18 厚模板板和 1.2m 高防护栏杆。2、塔楼工具式卸料平台应采用型钢焊接成主框架，主挑梁型号为 I16 号工字钢，必须作用于建筑物结构上；次梁采用 I16 号工字钢。主梁两侧应分别设置前后两道斜拉钢丝绳，并用钢葫芦调整紧固，用不少于 3 道 U 型卡卡紧。（钢丝绳受力计算说明详后。）3、锚固端预埋 φ20 锚环，锚环不得埋设于结构的悬挑部位 。锚环制作及埋设见锚环大样。钢丝绳采用φ15.5（6 股 19 丝）（公称抗拉强度大于 1400N/mm2），钢丝绳紧固及连接方法见方案后附图。二、搭设方法及要求㈡、20、22、24 栋塔楼工具式卸料平台1、悬挑式钢平台的搁支点和上部拉节点 ，必须位于建筑物上，不得设置在脚手架等施工设施上。2、斜拉杆或钢丝绳，应在平台两边各设前后两道，每一道均应按一道单边受力计算。3、钢平台安装时，钢丝绳应采用专用的挂钩挂牢 ，采取其它方式时卡头的卡子不得少于.专业 word 可编辑.. .....3 个 U 型卡扣。建筑物锐角利口围系钢丝绳处应加衬软垫物，钢平台外口应略高于内口。4、钢平台安装，需待主梁尾端固定，接好斜拉钢丝绳，调整完毕，经过检查验收后方可松卸起重吊钩。5、钢平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏 ，应及时调换，焊缝脱焊应及时修复。6、操作平台上，应在明显位置标明容许使用荷载 。操作平台上人员和物料的总重 ，严禁超过设计容许使用荷载，应配备专人监督管理。移动式卸料平台限载表（1.5 吨）序号123456扣件模板吊斗钢管内容规格限载数量6 米4 米1.5 米1830*8135080200450951000单位根根根套张KG备注三、安全组织机构.专业 word 可编辑.. .....建立卸料平台施工监督管理小组，并明确各相关人员的岗位职责，全面负责卸料平台安拆及维护事宜。组长：李永荣副组长：陈明、天华安全员：黄斌、王一洪机电队长：门天兵工长：门天彬、黎洋、黄萍平材料员：郭斌施工班组：唐国银、舒彬、梅海军相关人员岗位职责组长职责：全面协调、安排卸料平台的安拆工作，卸料平台的搭拆方案和措施进行审核并督促其落实实。副组长：具体负责安排卸料平台吊环预埋、安拆工作...
