悬挑式卸料平台施工方案

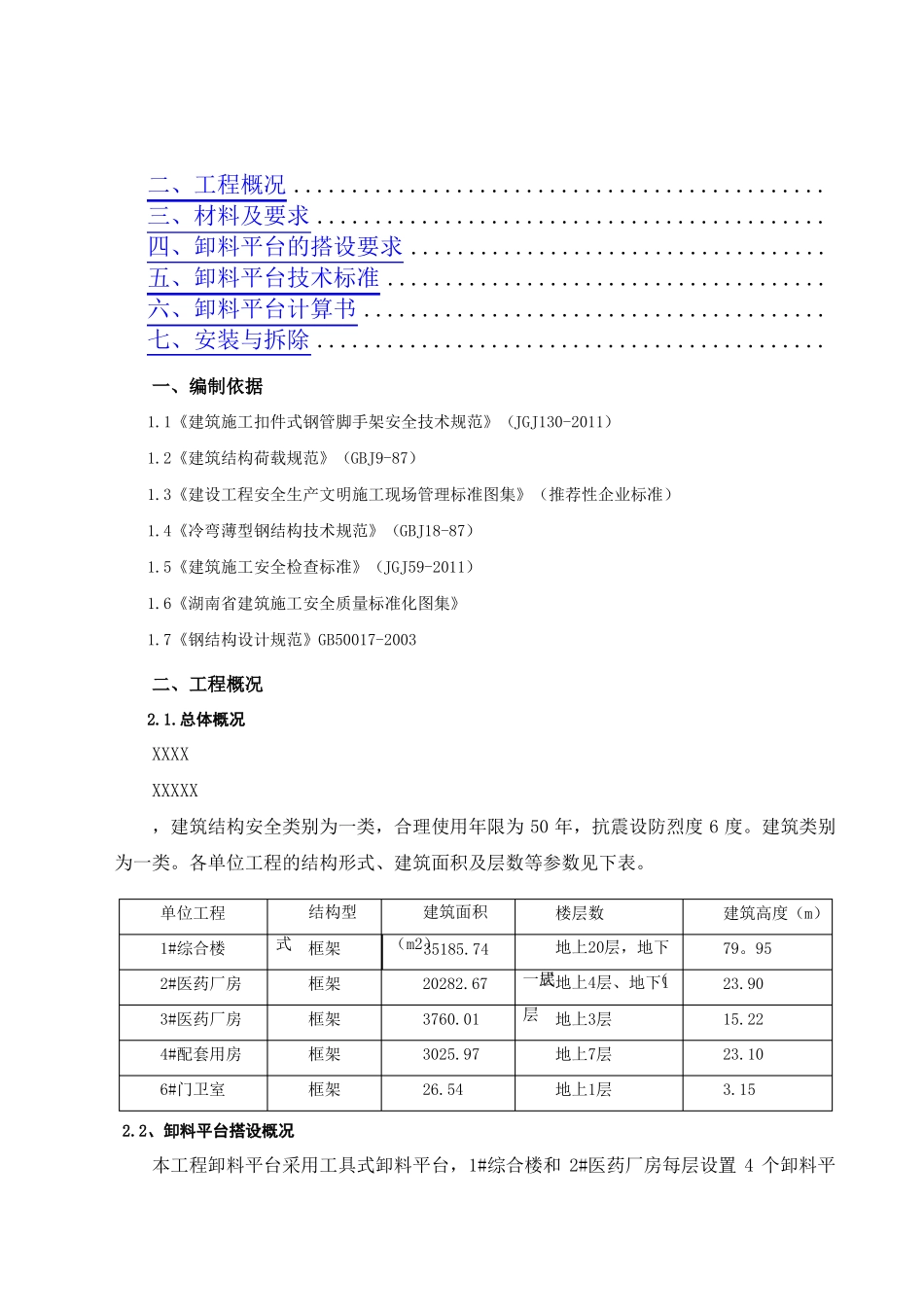

悬挑式卸料平台施工方案_第1页
1/12

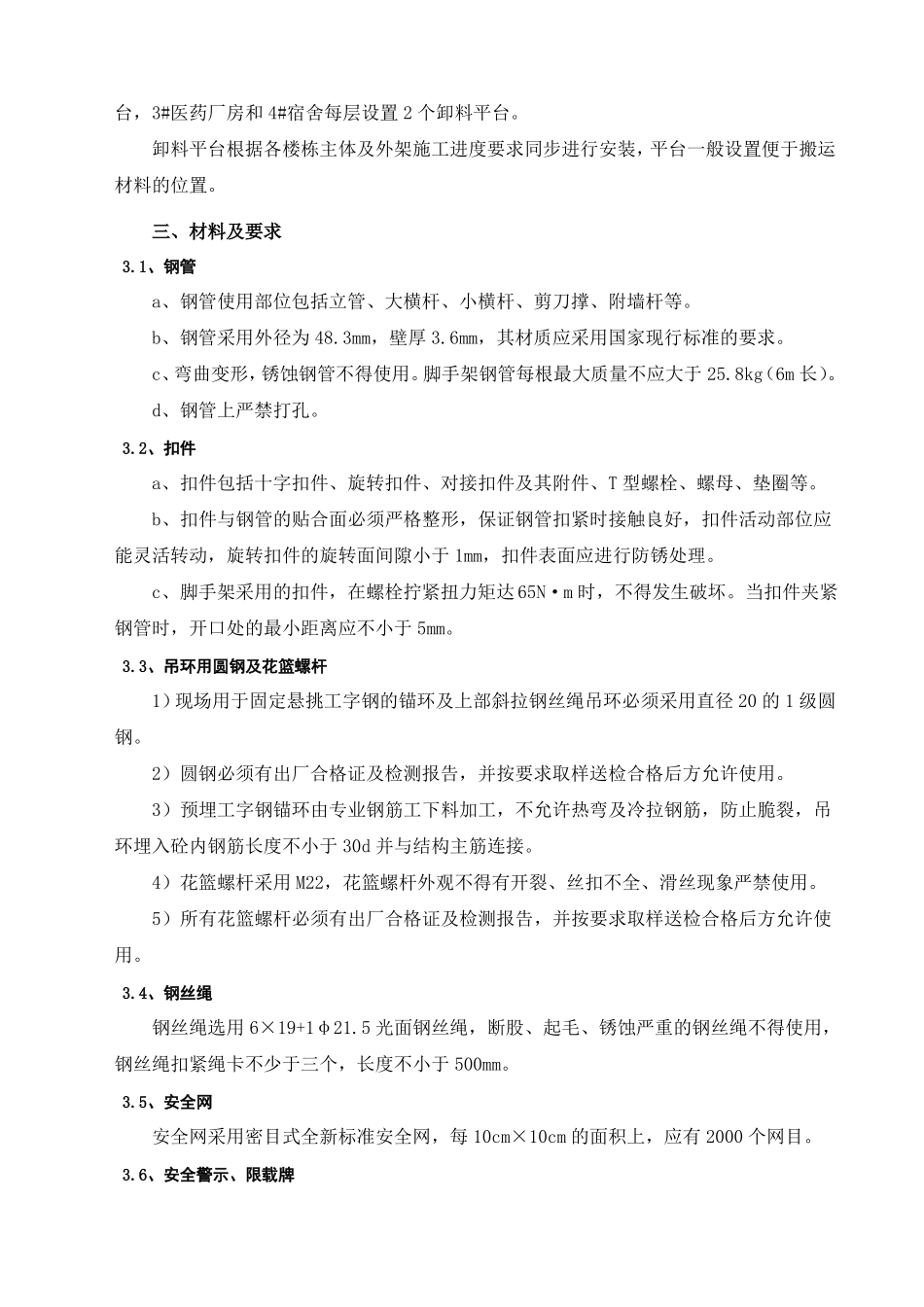

悬挑式卸料平台施工方案_第2页
2/12

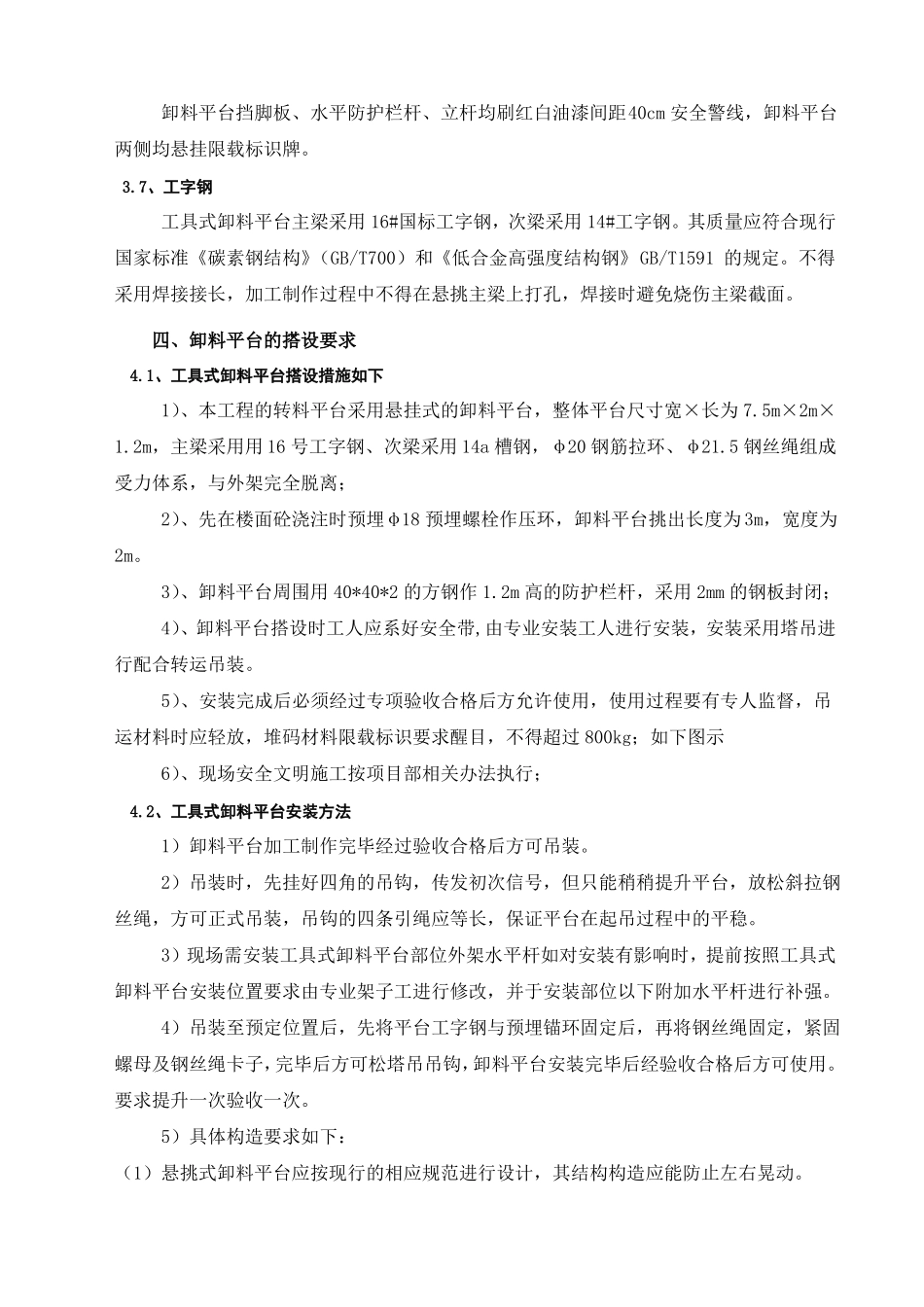

悬挑式卸料平台施工方案_第3页
3/12
二、工程概况 ..............................................三、材料及要求 ............................................四、卸料平台的搭设要求 ....................................五、卸料平台技术标准 ......................................六、卸料平台计算书 ........................................七、安装与拆除 ............................................一、编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)1.2《建筑结构荷载规范》(GBJ9-87)1.3《建设工程安全生产文明施工现场管理标准图集》(推荐性企业标准)1.4《冷弯薄型钢结构技术规范》(GBJ18-87)1.5《建筑施工安全检查标准》(JGJ59-2011)1.6《湖南省建筑施工安全质量标准化图集》1.7《钢结构设计规范》GB50017-2003二、工程概况2.1.总体概况XXXXXXXXX,建筑结构安全类别为一类,合理使用年限为 50 年,抗震设防烈度 6 度。建筑类别为一类。各单位工程的结构形式、建筑面积及层数等参数见下表。单位工程1#综合楼2#医药厂房3#医药厂房4#配套用房6#门卫室2.2、卸料平台搭设概况结构型式框架框架框架框架框架建筑面积(m2)35185.74楼层数地上20层,地下一层式(地上4层、地下1层地上3层地上7层地上1层建筑高度(m)79。9523.9015.2223.103.1520282.673760.013025.9726.54本工程卸料平台采用工具式卸料平台,1#综合楼和 2#医药厂房每层设置 4 个卸料平台,3#医药厂房和 4#宿舍每层设置 2 个卸料平台。卸料平台根据各楼栋主体及外架施工进度要求同步进行安装,平台一般设置便于搬运材料的位置。三、材料及要求3.1、钢管a、钢管使用部位包括立管、大横杆、小横杆、剪刀撑、附墙杆等。b、钢管采用外径为 48.3mm,壁厚 3.6mm,其材质应采用国家现行标准的要求。c、弯曲变形,锈蚀钢管不得使用。脚手架钢管每根最大质量不应大于 25.8kg(6m 长)。d、钢管上严禁打孔。3.2、扣件a、扣件包括十字扣件、旋转扣件、对接扣件及其附件、T 型螺栓、螺母、垫圈等。b、扣件与钢管的贴合面必须严格整形,保证钢管扣紧时接触良好,扣件活动部位应能灵活转动,旋转扣件的旋转面间隙小于 1mm,扣件表面应进行防锈处理。c、脚手架采用的扣件,在螺栓拧紧扭力矩达 65N·m 时,不得发生破坏。当扣件夹紧钢管时,开口处的最小距离应不小于 5mm。3.3、吊环用圆钢及花篮螺杆1)现场用于固定悬挑工字钢的锚环及上部斜拉钢丝绳吊环必须采用...
