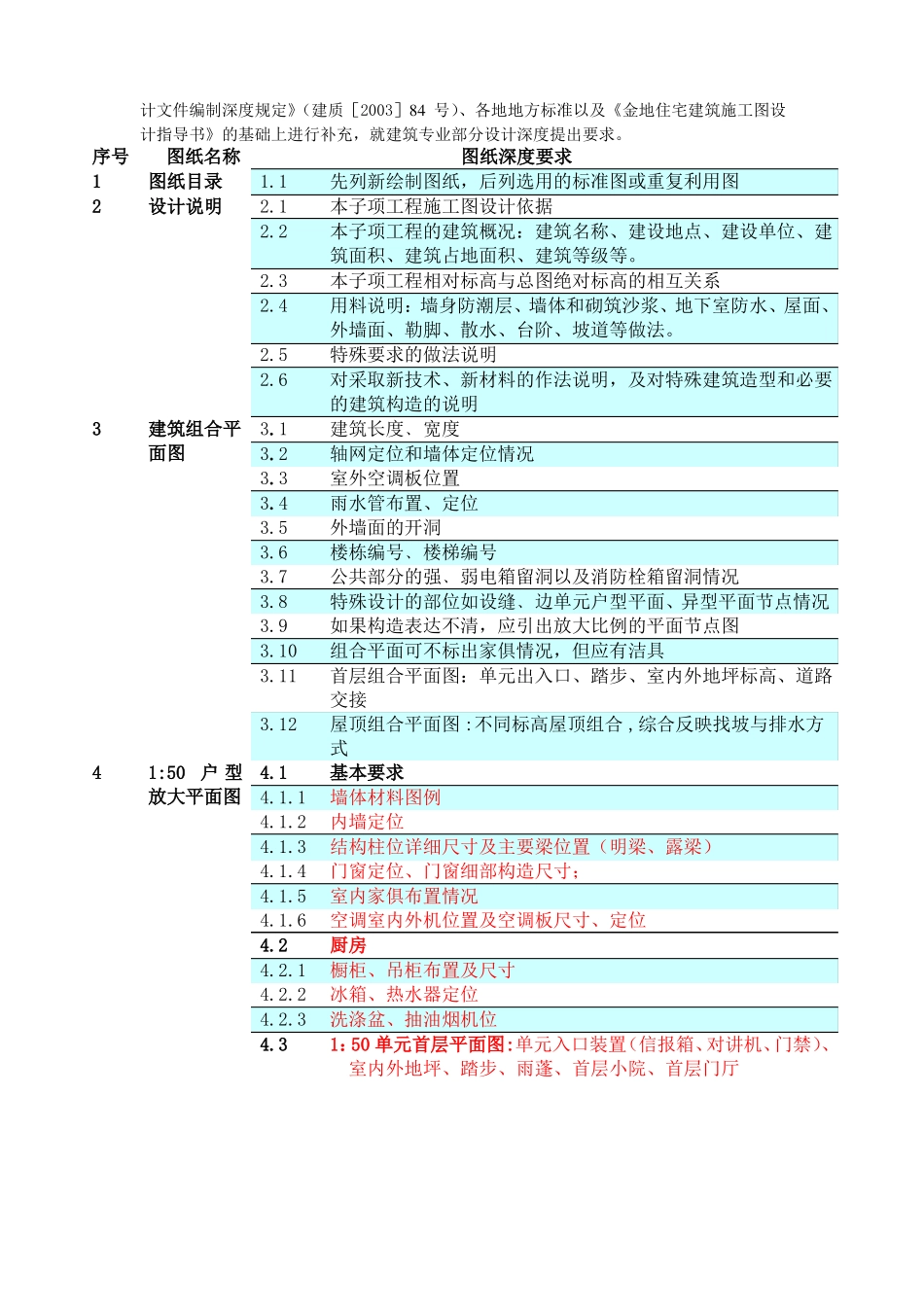

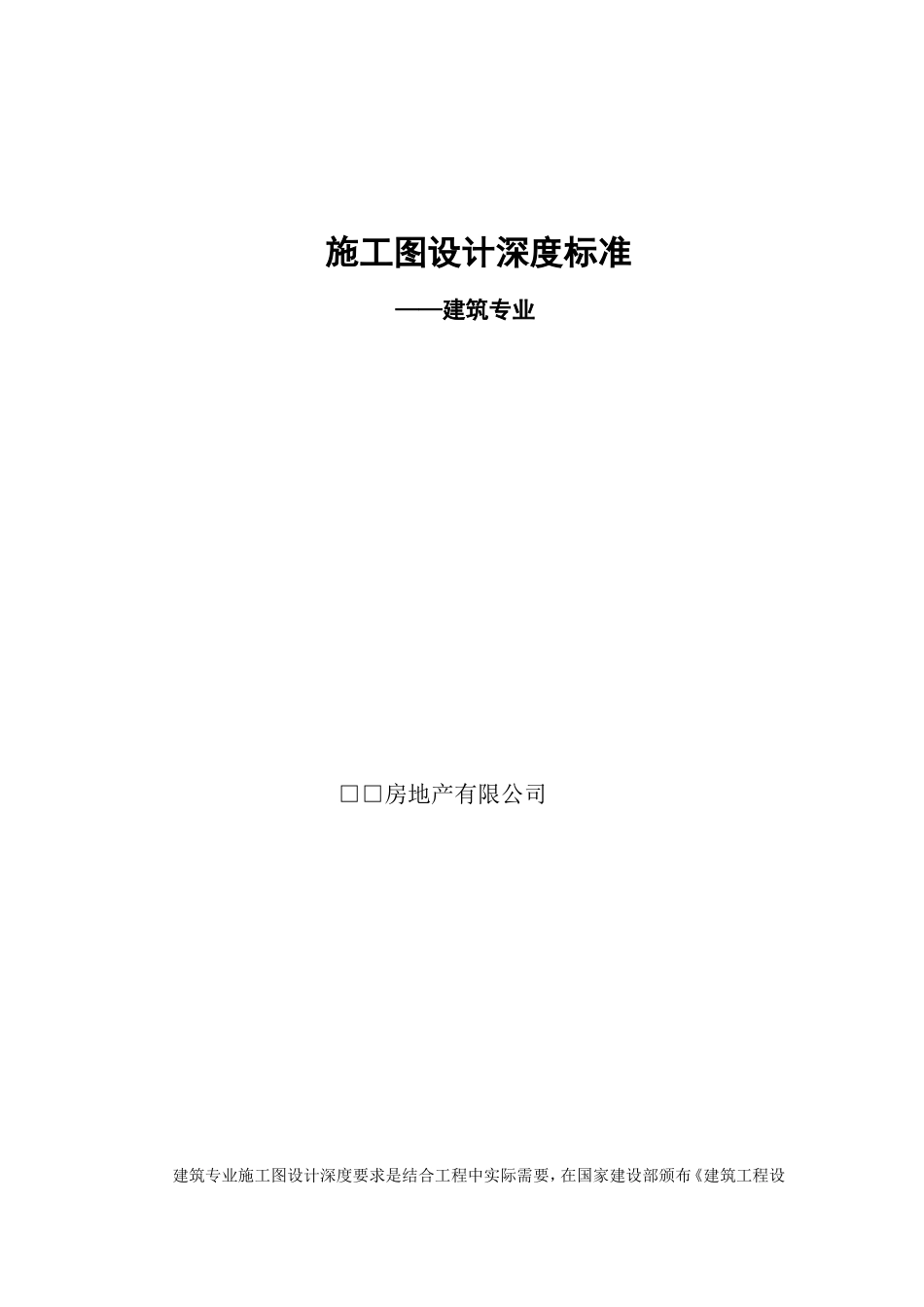

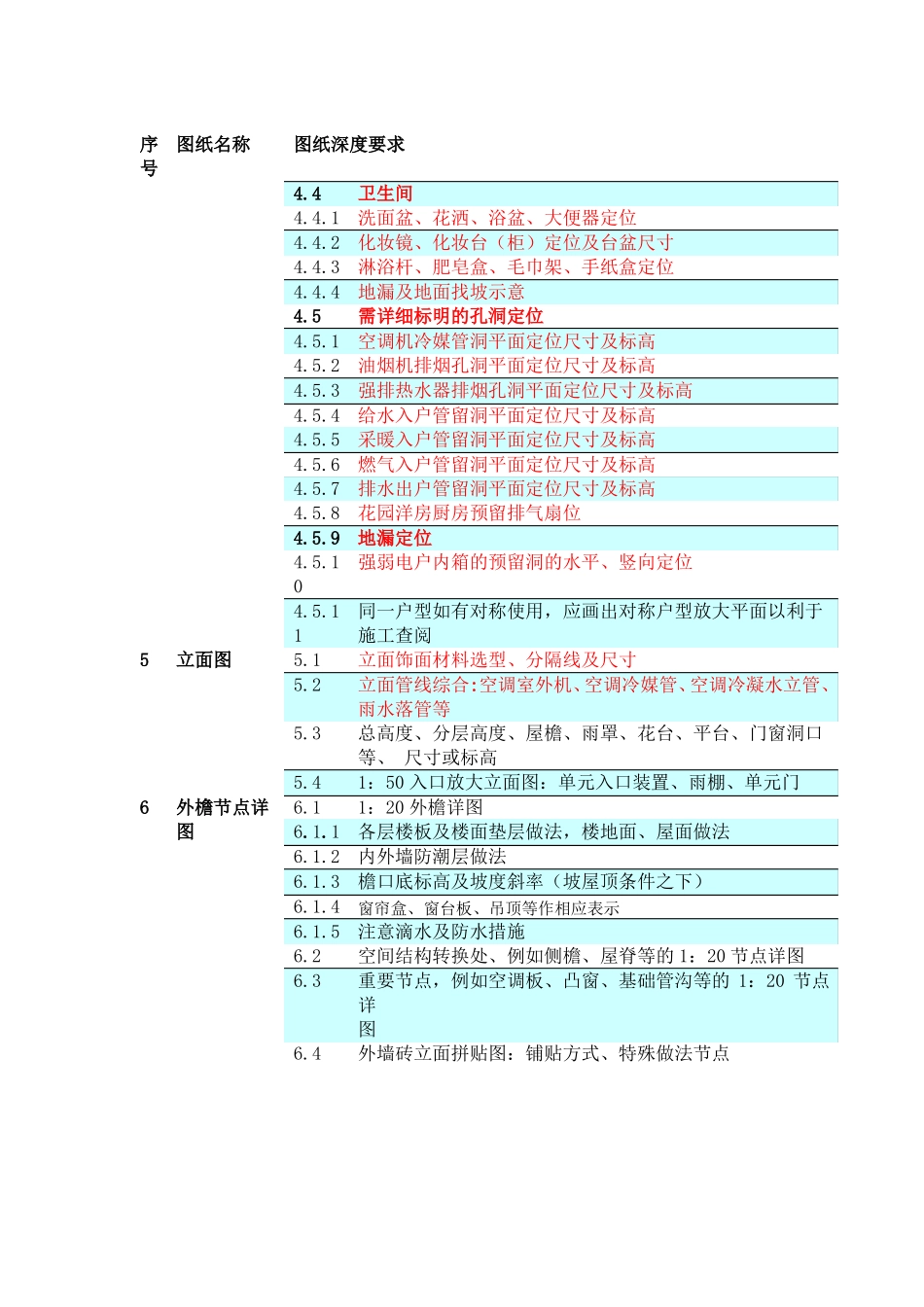

施工图设计深度标准——建筑专业□□房地产有限公司建筑专业施工图设计深度要求是结合工程中实际需要，在国家建设部颁布《建筑工程设计文件编制深度规定》（建质［2003］84 号）、各地地方标准以及《金地住宅建筑施工图设计指导书》的基础上进行补充，就建筑专业部分设计深度提出要求。序号图纸名称1图纸目录1.12设计说明2.12.22.32.42.52.63建筑组合平3.1面图3.23.33.43.53.63.73.83.93.103.113.1241:50户 型4.1放大平面图4.1.14.1.24.1.34.1.44.1.54.1.64.24.2.14.2.24.2.34.3图纸深度要求先列新绘制图纸，后列选用的标准图或重复利用图本子项工程施工图设计依据本子项工程的建筑概况：建筑名称、建设地点、建设单位、建筑面积、建筑占地面积、建筑等级等。本子项工程相对标高与总图绝对标高的相互关系用料说明：墙身防潮层、墙体和砌筑沙浆、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道等做法。特殊要求的做法说明对采取新技术、新材料的作法说明，及对特殊建筑造型和必要的建筑构造的说明建筑长度﹑宽度轴网定位和墙体定位情况室外空调板位置雨水管布置、定位外墙面的开洞楼栋编号﹑楼梯编号公共部分的强﹑弱电箱留洞以及消防栓箱留洞情况特殊设计的部位如设缝﹑边单元户型平面、异型平面节点情况如果构造表达不清，应引出放大比例的平面节点图组合平面可不标出家俱情况，但应有洁具首层组合平面图：单元出入口、踏步、室内外地坪标高、道路交接屋顶组合平面图 :不同标高屋顶组合 ,综合反映找坡与排水方式基本要求墙体材料图例内墙定位结构柱位详细尺寸及主要梁位置（明梁、露梁）门窗定位、门窗细部构造尺寸；室内家俱布置情况空调室内外机位置及空调板尺寸、定位厨房橱柜、吊柜布置及尺寸冰箱、热水器定位洗涤盆、抽油烟机位1：50 单元首层平面图:单元入口装置（信报箱、对讲机、门禁）、室内外地坪、踏步、雨蓬、首层小院、首层门厅序图纸名称号图纸深度要求4.44.4.14.4.24.4.34.4.44.54.5.14.5.24.5.34.5.44.5.54.5.64.5.74.5.84.5.94.5.104.5.115.15.2卫生间洗面盆、花洒、浴盆、大便器定位化妆镜、化妆台（柜）定位及台盆尺寸淋浴杆、肥皂盒、毛巾架、手纸盒定位地漏及地面找坡示意需详细标明的孔洞定位空调机冷媒管洞平面定位尺寸及标高油烟机排烟孔洞平面定位尺寸及标高强排热水器排烟孔洞平面定位尺寸及标高给水入户管留洞平面定位尺寸及标高采暖入户管留洞平面定位尺寸及标高燃气入户管留洞平面定位尺寸及标高排水出户管...
