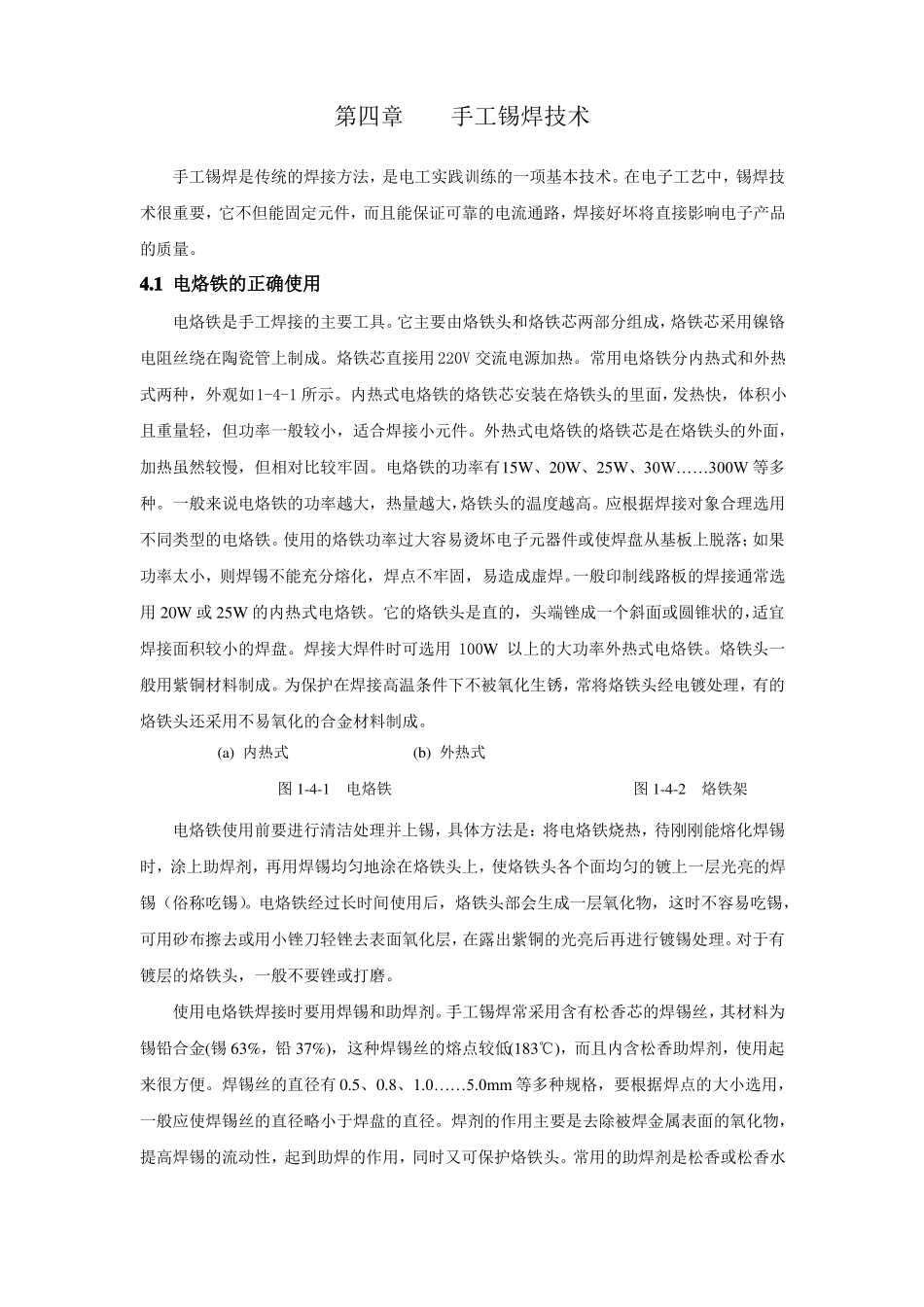

手工锡焊技术_第1页
1/8

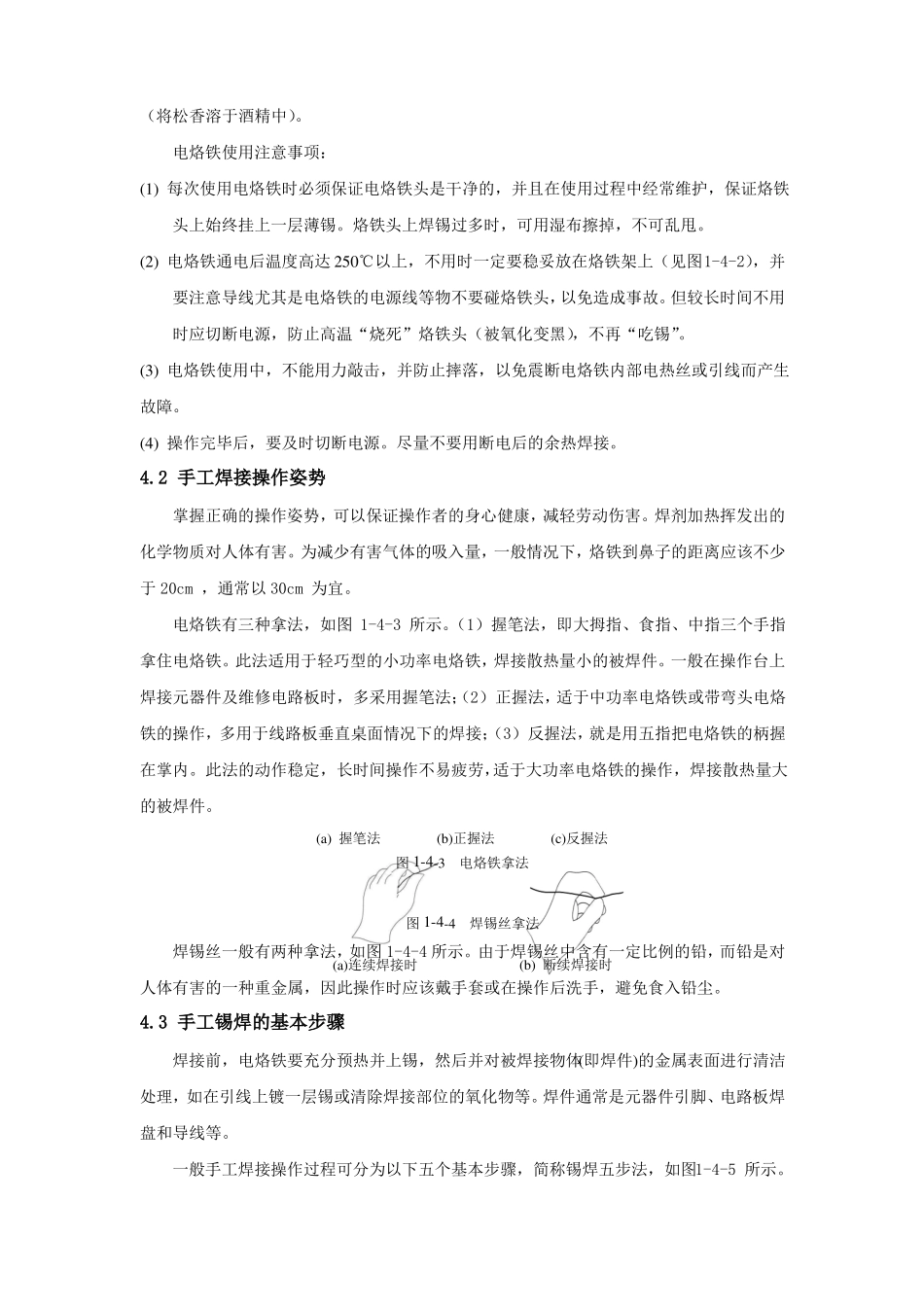

手工锡焊技术_第2页
2/8

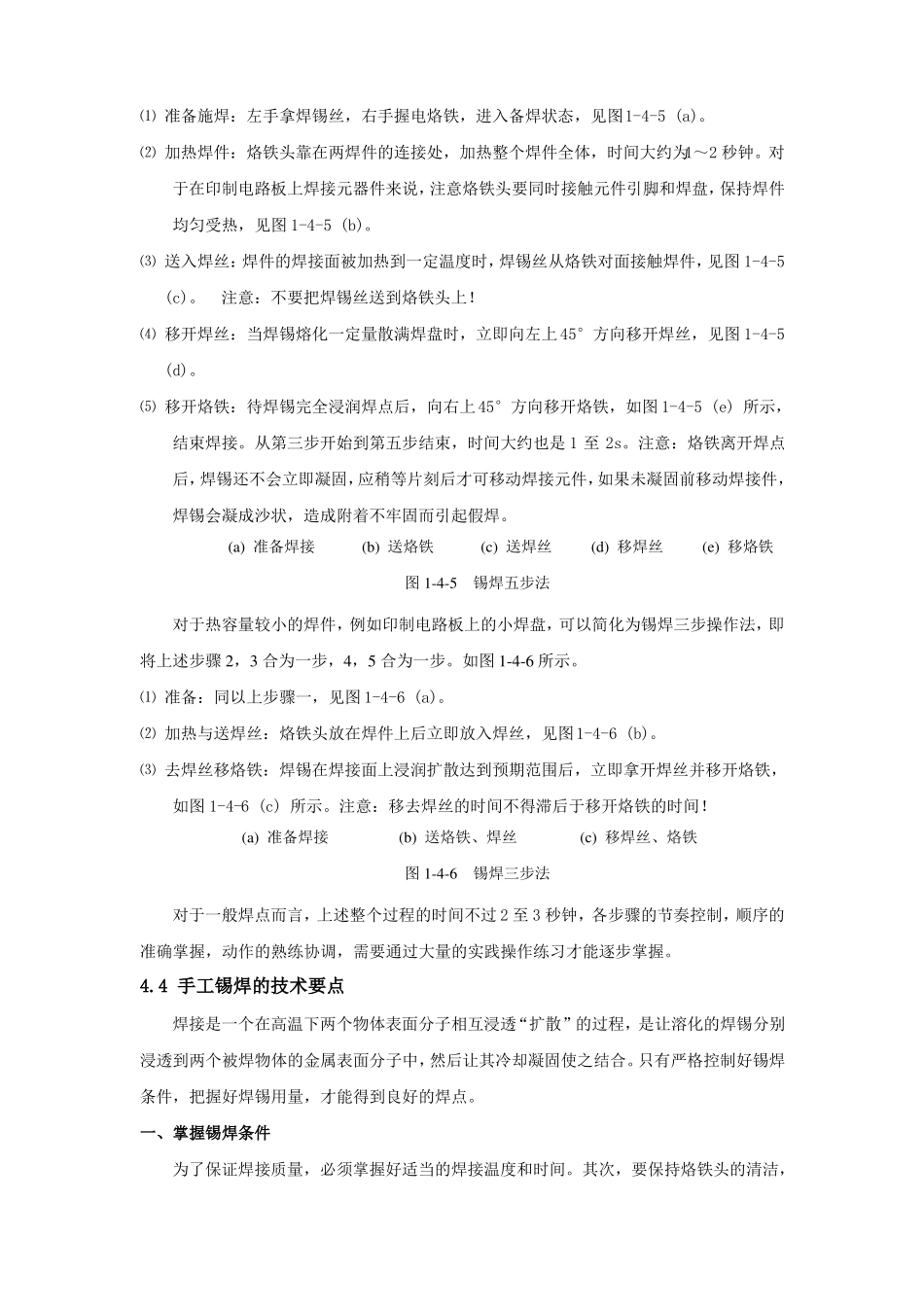

手工锡焊技术_第3页
3/8
第四章手工锡焊技术手工锡焊是传统的焊接方法,是电工实践训练的一项基本技术。在电子工艺中,锡焊技术很重要,它不但能固定元件,而且能保证可靠的电流通路,焊接好坏将直接影响电子产品的质量。4.1 电烙铁的正确使用电烙铁是手工焊接的主要工具。它主要由烙铁头和烙铁芯两部分组成,烙铁芯采用镍铬电阻丝绕在陶瓷管上制成。烙铁芯直接用 220V 交流电源加热。常用电烙铁分内热式和外热式两种,外观如1-4-1 所示。内热式电烙铁的烙铁芯安装在烙铁头的里面,发热快,体积小且重量轻,但功率一般较小,适合焊接小元件。外热式电烙铁的烙铁芯是在烙铁头的外面,加热虽然较慢,但相对比较牢固。电烙铁的功率有15W、20W、25W、30W……300W 等多种。一般来说电烙铁的功率越大,热量越大,烙铁头的温度越高。应根据焊接对象合理选用不同类型的电烙铁。使用的烙铁功率过大容易烫坏电子元器件或使焊盘从基板上脱落;如果功率太小,则焊锡不能充分熔化,焊点不牢固,易造成虚焊。一般印制线路板的焊接通常选用 20W 或 25W 的内热式电烙铁。它的烙铁头是直的,头端锉成一个斜面或圆锥状的,适宜焊接面积较小的焊盘。焊接大焊件时可选用 100W 以上的大功率外热式电烙铁。烙铁头一般用紫铜材料制成。为保护在焊接高温条件下不被氧化生锈,常将烙铁头经电镀处理,有的烙铁头还采用不易氧化的合金材料制成。(a) 内热式(b) 外热式图 1-4-1电烙铁图 1-4-2烙铁架电烙铁使用前要进行清洁处理并上锡,具体方法是:将电烙铁烧热,待刚刚能熔化焊锡时,涂上助焊剂,再用焊锡均匀地涂在烙铁头上,使烙铁头各个面均匀的镀上一层光亮的焊锡(俗称吃锡)。电烙铁经过长时间使用后,烙铁头部会生成一层氧化物,这时不容易吃锡,可用砂布擦去或用小锉刀轻锉去表面氧化层,在露出紫铜的光亮后再进行镀锡处理。对于有镀层的烙铁头,一般不要锉或打磨。使用电烙铁焊接时要用焊锡和助焊剂。手工锡焊常采用含有松香芯的焊锡丝,其材料为锡铅合金(锡 63%,铅 37%),这种焊锡丝的熔点较低(183℃),而且内含松香助焊剂,使用起来很方便。焊锡丝的直径有 0.5、0.8、1.0……5.0mm 等多种规格,要根据焊点的大小选用,一般应使焊锡丝的直径略小于焊盘的直径。焊剂的作用主要是去除被焊金属表面的氧化物,提高焊锡的流动性,起到助焊的作用,同时又可保护烙铁头。常用的助焊剂是松香或松香水(将松香溶于酒精中)。电烙铁使用注意事项:(1) 每次使用电烙铁时必须保证电...
