手工钨极氩弧焊基本手法操作技术

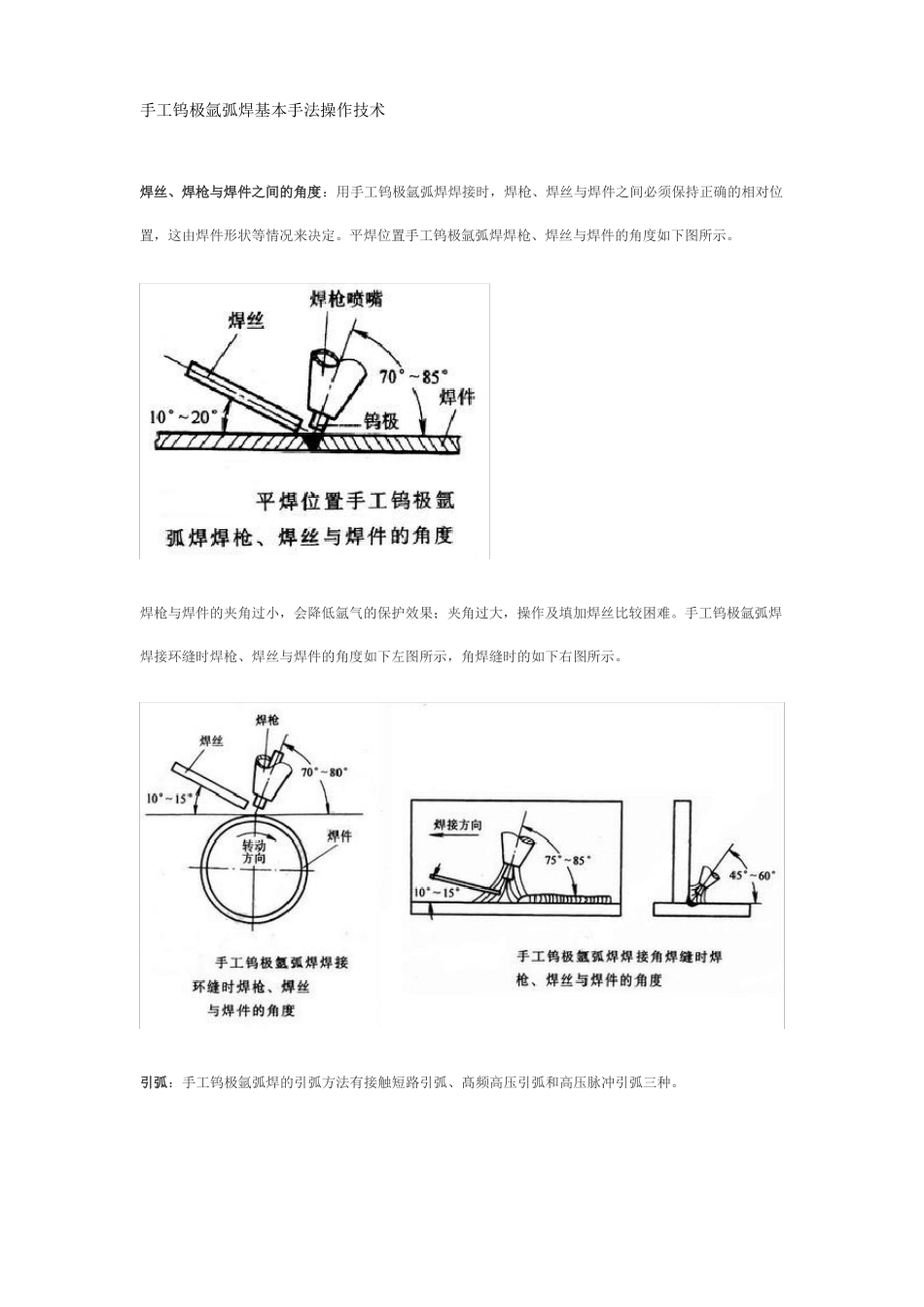

手工钨极氩弧焊基本手法操作技术_第1页
1/5

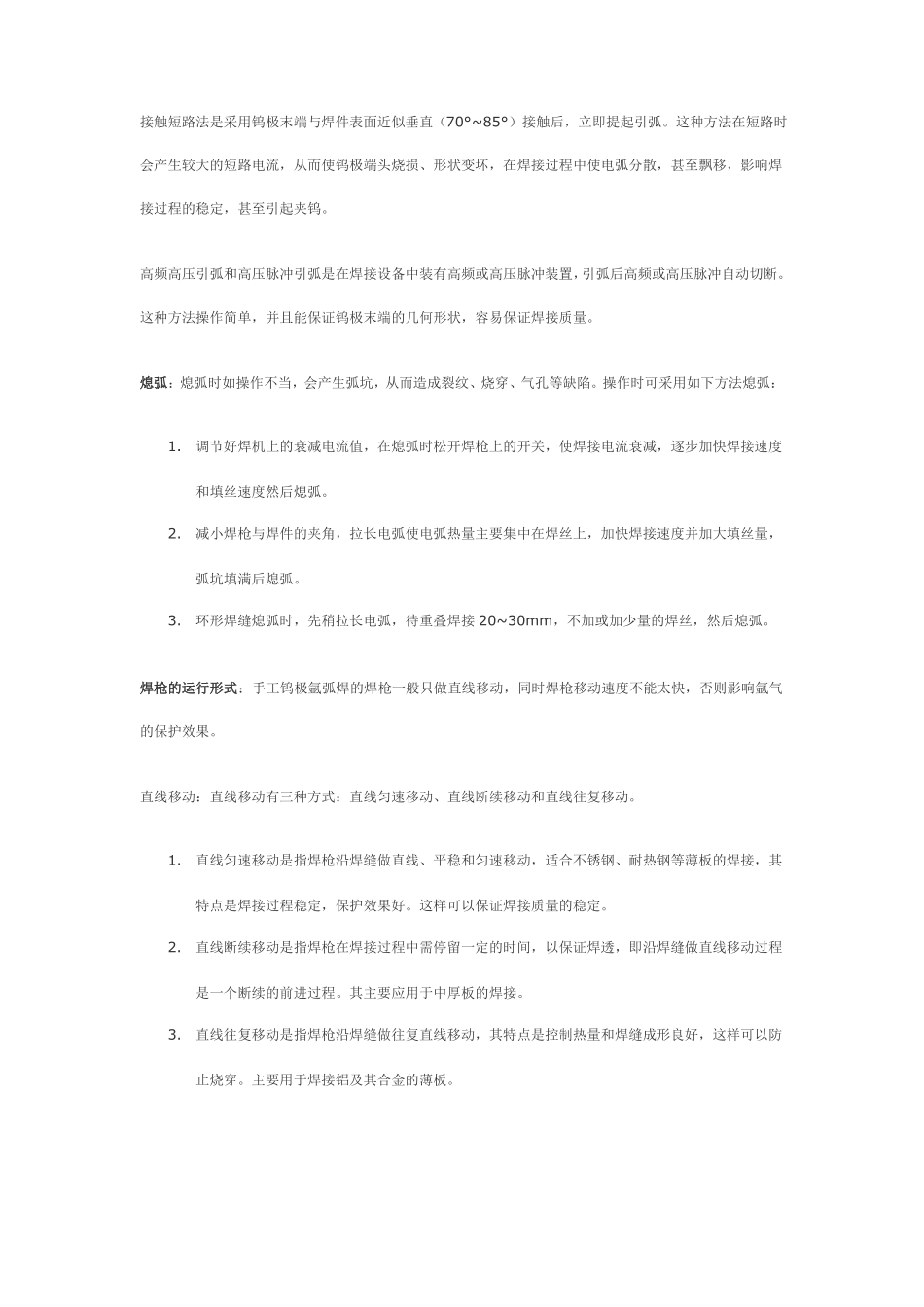

手工钨极氩弧焊基本手法操作技术_第2页
2/5

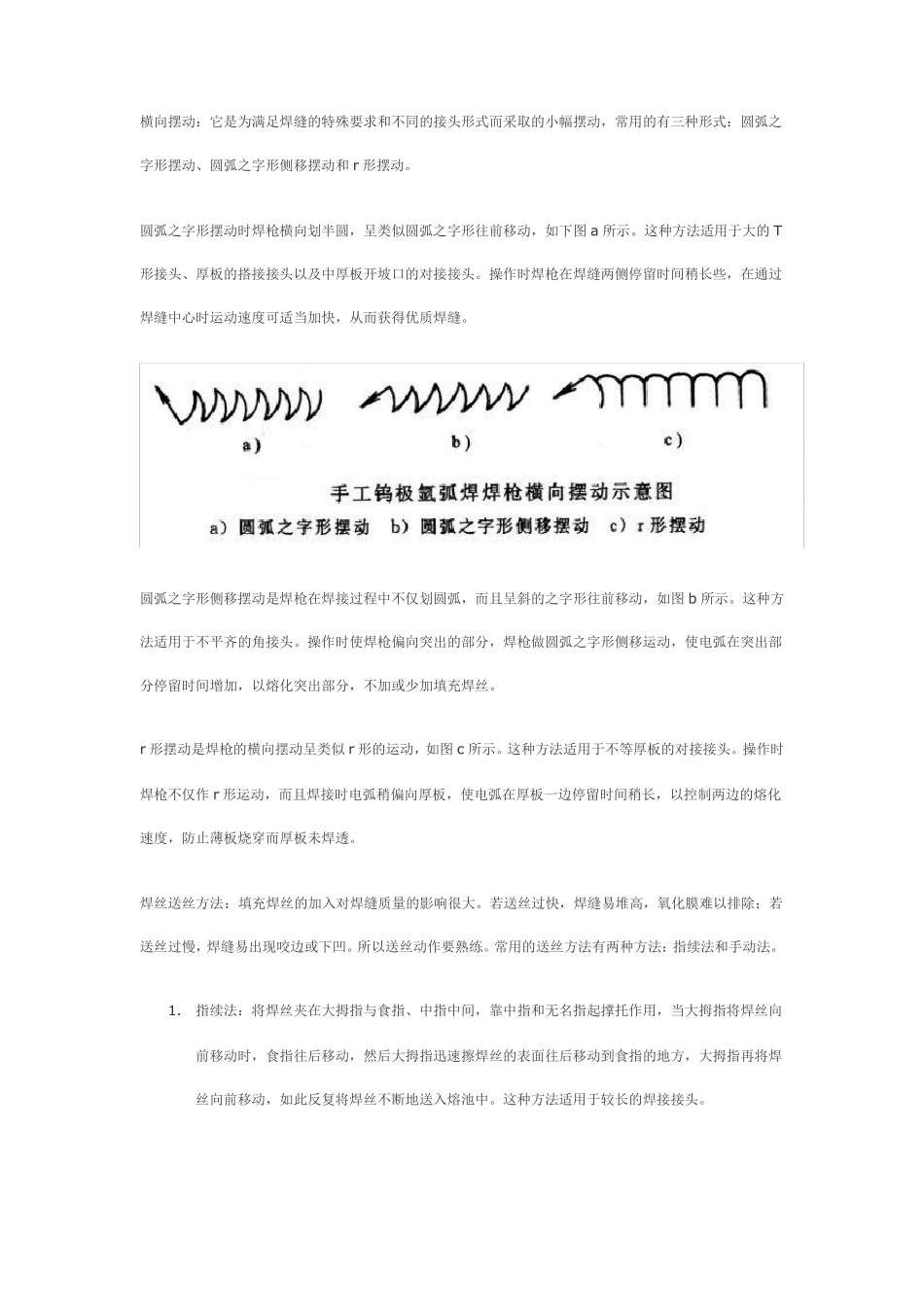

手工钨极氩弧焊基本手法操作技术_第3页
3/5
手工钨极氩弧焊基本手法操作技术焊丝、焊枪与焊件之间的角度:用手工钨极氩弧焊焊接时,焊枪、焊丝与焊件之间必须保持正确的相对位置,这由焊件形状等情况来决定。平焊位置手工钨极氩弧焊焊枪、焊丝与焊件的角度如下图所示。焊枪与焊件的夹角过小,会降低氩气的保护效果;夹角过大,操作及填加焊丝比较困难。手工钨极氩弧焊焊接环缝时焊枪、焊丝与焊件的角度如下左图所示,角焊缝时的如下右图所示。引弧:手工钨极氩弧焊的引弧方法有接触短路引弧、髙频高压引弧和高压脉冲引弧三种。接触短路法是采用钨极末端与焊件表面近似垂直(70°~85°)接触后,立即提起引弧。这种方法在短路时会产生较大的短路电流,从而使钨极端头烧损、形状变坏,在焊接过程中使电弧分散,甚至飘移,影响焊接过程的稳定,甚至引起夹钨。高频高压引弧和高压脉冲引弧是在焊接设备中装有高频或高压脉冲装置,引弧后高频或高压脉冲自动切断。这种方法操作简单,并且能保证钨极末端的几何形状,容易保证焊接质量。熄弧:熄弧时如操作不当,会产生弧坑,从而造成裂纹、烧穿、气孔等缺陷。操作时可采用如下方法熄弧:1.调节好焊机上的衰减电流值,在熄弧时松开焊枪上的开关,使焊接电流衰减,逐步加快焊接速度和填丝速度然后熄弧。2.减小焊枪与焊件的夹角,拉长电弧使电弧热量主要集中在焊丝上,加快焊接速度并加大填丝量,弧坑填满后熄弧。3.环形焊缝熄弧时,先稍拉长电弧,待重叠焊接 20~30mm,不加或加少量的焊丝,然后熄弧。焊枪的运行形式:手工钨极氩弧焊的焊枪一般只做直线移动,同时焊枪移动速度不能太快,否则影响氩气的保护效果。直线移动:直线移动有三种方式:直线匀速移动、直线断续移动和直线往复移动。1.直线匀速移动是指焊枪沿焊缝做直线、平稳和匀速移动,适合不锈钢、耐热钢等薄板的焊接,其特点是焊接过程稳定,保护效果好。这样可以保证焊接质量的稳定。2.直线断续移动是指焊枪在焊接过程中需停留一定的时间,以保证焊透,即沿焊缝做直线移动过程是一个断续的前进过程。其主要应用于中厚板的焊接。3.直线往复移动是指焊枪沿焊缝做往复直线移动,其特点是控制热量和焊缝成形良好,这样可以防止烧穿。主要用于焊接铝及其合金的薄板。横向摆动:它是为满足焊缝的特殊要求和不同的接头形式而采取的小幅摆动,常用的有三种形式:圆弧之字形摆动、圆弧之字形侧移摆动和 r 形摆动。圆弧之字形摆动时焊枪横向划半圆,呈类似圆弧之字形往前移动,如下图 a 所示。...
