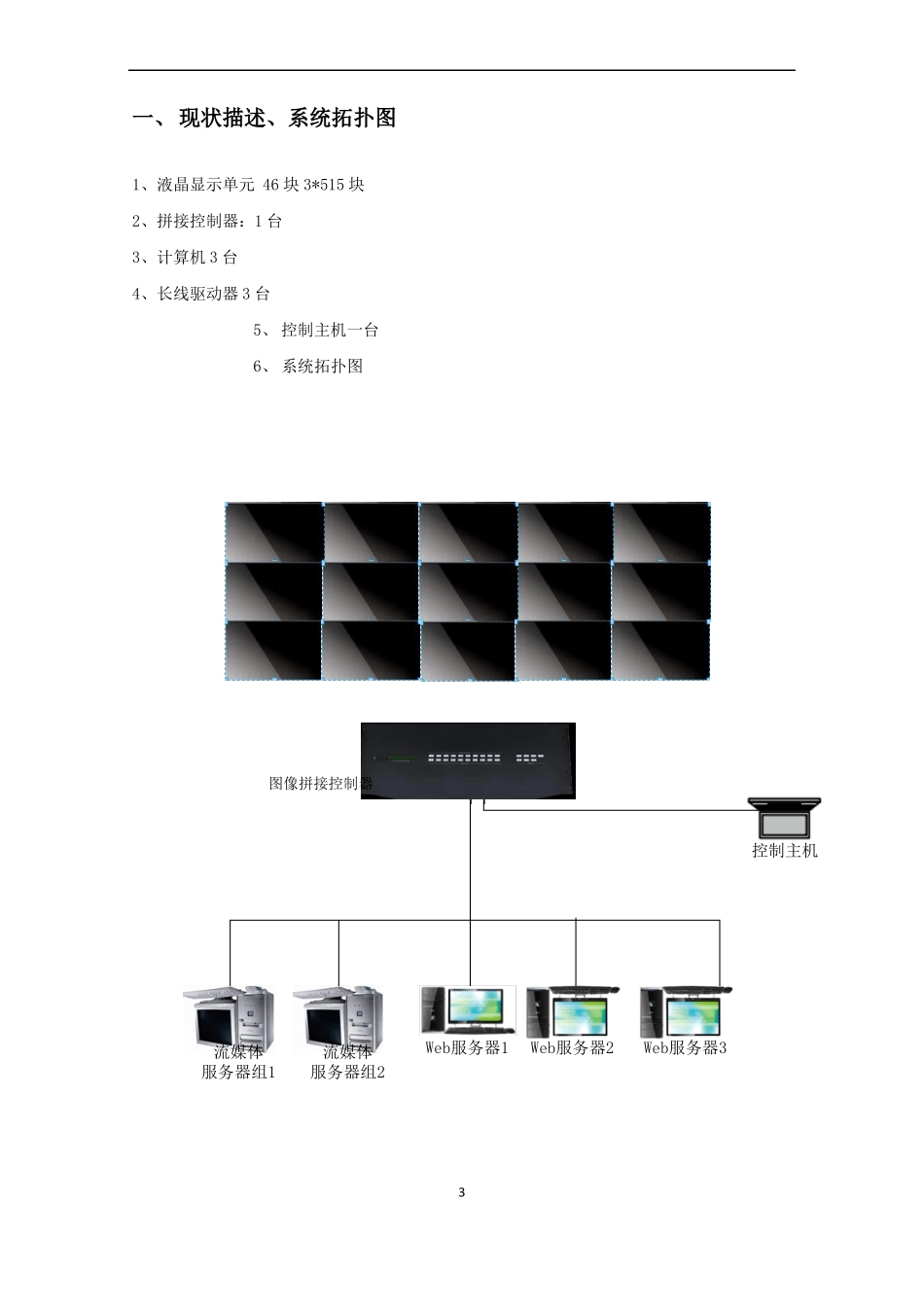

指挥中心系统改造升级方案目录一、二、现状描述、系统拓扑图...............................................................................................3改造技术需求...............................................................................................................4三、系统配置与改造方案...........................................................................................................4四、设备清单 ..............................................................................................................................92一、现状描述、系统拓扑图1、液晶显示单元 46 块 3*515 块2、拼接控制器:1 台3、计算机 3 台4、长线驱动器 3 台5、 控制主机一台6、 系统拓扑图图像拼接控制器控制主机流媒体服务器组1流媒体服务器组2Web服务器1Web服务器2Web服务器33二、改造技术需求需要本地的 3 路信号要传输到应急办指挥中心。现有系统的信号源只能够满足本地显示的需求,要把此信号传输到远端的应急办需要增加设备才能够实现。三、系统配置与改造方案1. 用户目前使用的大屏幕系统配置是:1、液晶显示单元 3*515 块2、拼接控制器:1 台4、 计算机 3 台4、长线驱动器 3 台5、控制主机一台2. 改造方案德普视讯公司经过对原设备充分评估后,认为本次系统改造为:保持现有的系统的情况下,增加 1 台矩阵 4 入 8 出,采集计算机信号由矩阵输出的信号,3 路信号保证本地显示,3路信号远传到应急办中心,保证实时性的同时,满足用户的图像切换上墙显示的功能;同时云节点机可以直接接入网络视频流解码上墙显示;满足用户的远端大屏显示系统的显示。特此提出两套解决方案。方案一、扩容矩阵切换、编解码传输方式: 系统配置:1、新增数字高清矩阵 DVI0408 数量 1 台;2、新增编码处理器数量 1 台;3、解码节点机数量 3 台;4、新增交换机 数量 1 台; 改造拓扑图4系统方案图输出显示图例:网线DVI线15路输出8进8出矩阵信号输入信号输入工作组1工作组2工作组3应急办 改造后实现的功能:整个系统中,编码处理器(即 DP-DI04 和 DP-RI01)负责采集各种音视频信号,然后通过编码转换成 IP 网络信号输出给网络交换机;网络交换机实现 IP 网络信号交换调度的功能;解码处理器对网络交换机传送过来的IP编码信号进行解码,再进行系列视频处理...
