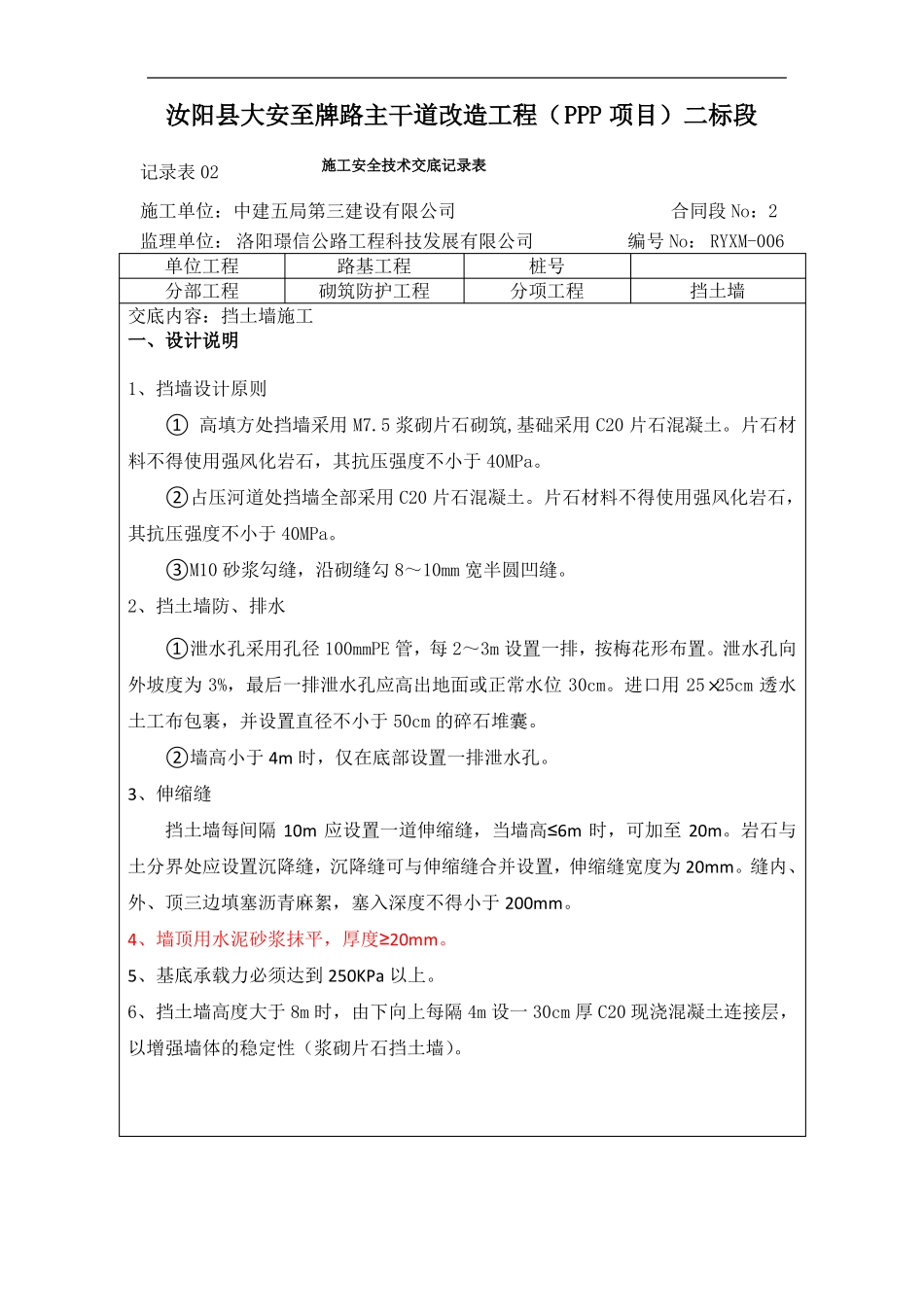

挡土墙技术交底_第1页
1/7
挡土墙技术交底_第2页
2/7
挡土墙技术交底_第3页
3/7
汝阳县大安至牌路主干道改造工程(PPP 项目)二标段记录表 02施工安全技术交底记录表施工单位:中建五局第三建设有限公司合同段 No:2监理单位: 洛阳璟信公路工程科技发展有限公司编号 No: RYXM-006单位工程路基工程桩号分部工程砌筑防护工程分项工程挡土墙交底内容:挡土墙施工一、设计说明1、挡墙设计原则① 高填方处挡墙采用 M7.5 浆砌片石砌筑,基础采用 C20 片石混凝土。片石材料不得使用强风化岩石,其抗压强度不小于 40MPa。②占压河道处挡墙全部采用 C20 片石混凝土。片石材料不得使用强风化岩石,其抗压强度不小于 40MPa。③M10 砂浆勾缝,沿砌缝勾 8~10mm 宽半圆凹缝。2、挡土墙防、排水①泄水孔采用孔径 100mmPE 管,每 2~3m 设置一排,按梅花形布置。泄水孔向外坡度为 3%,最后一排泄水孔应高出地面或正常水位 30cm。进口用 25×25cm 透水土工布包裹,并设置直径不小于 50cm 的碎石堆囊。②墙高小于 4m 时,仅在底部设置一排泄水孔。3、伸缩缝挡土墙每间隔 10m 应设置一道伸缩缝,当墙高≤6m 时,可加至 20m。岩石与土分界处应设置沉降缝,沉降缝可与伸缩缝合并设置,伸缩缝宽度为 20mm。缝内、外、顶三边填塞沥青麻絮,塞入深度不得小于 200mm。4、墙顶用水泥砂浆抹平,厚度≥20mm。5、基底承载力必须达到 250KPa 以上。6、挡土墙高度大于 8m 时,由下向上每隔 4m 设一 30cm 厚 C20 现浇混凝土连接层,以增强墙体的稳定性(浆砌片石挡土墙)。二、浆砌片石挡土墙施工工艺施工准备→测量放样→基槽开挖→基底处理→基础砌筑→墙身砌筑→其他附属1、施工准备施工前须对该砌体工程进行平面放样,复核平面位置及标高是否符合设计图纸。施工前按有关规定开挖、处理和检查基坑,当基底为岩层 ,先将基底表面清洗、湿润,再用坐浆法砌筑;当基底为土质时,可直接用坐浆法砌筑。核对地形、地质情况及所对应的挡墙砌体形式,是否与实际情况相符,切不可盲目施工。2、原材料石料质地坚硬,不易风化、无裂纹,表面的污渍予以清除。片石形状不受限制,但其中部厚度不得小于 15cm,用作镶面的片石表面平整、尺寸较大、边缘厚度不得小于15cm。砂浆配合比通过试验确定,并符合国家现行有关标准规定。砂浆或混凝土,在运输或贮存过程中发生离析、泌水现象时,不得使用。3 、片石砌筑施工工艺片石砌筑采用挂线挤浆法分层、分段砌筑 .分段位置设在沉降缝或伸缩缝处,两相邻段的砌筑高差不大于 120...
