振动沉管桩施工方案

振动沉管桩施工方案_第1页
1/16

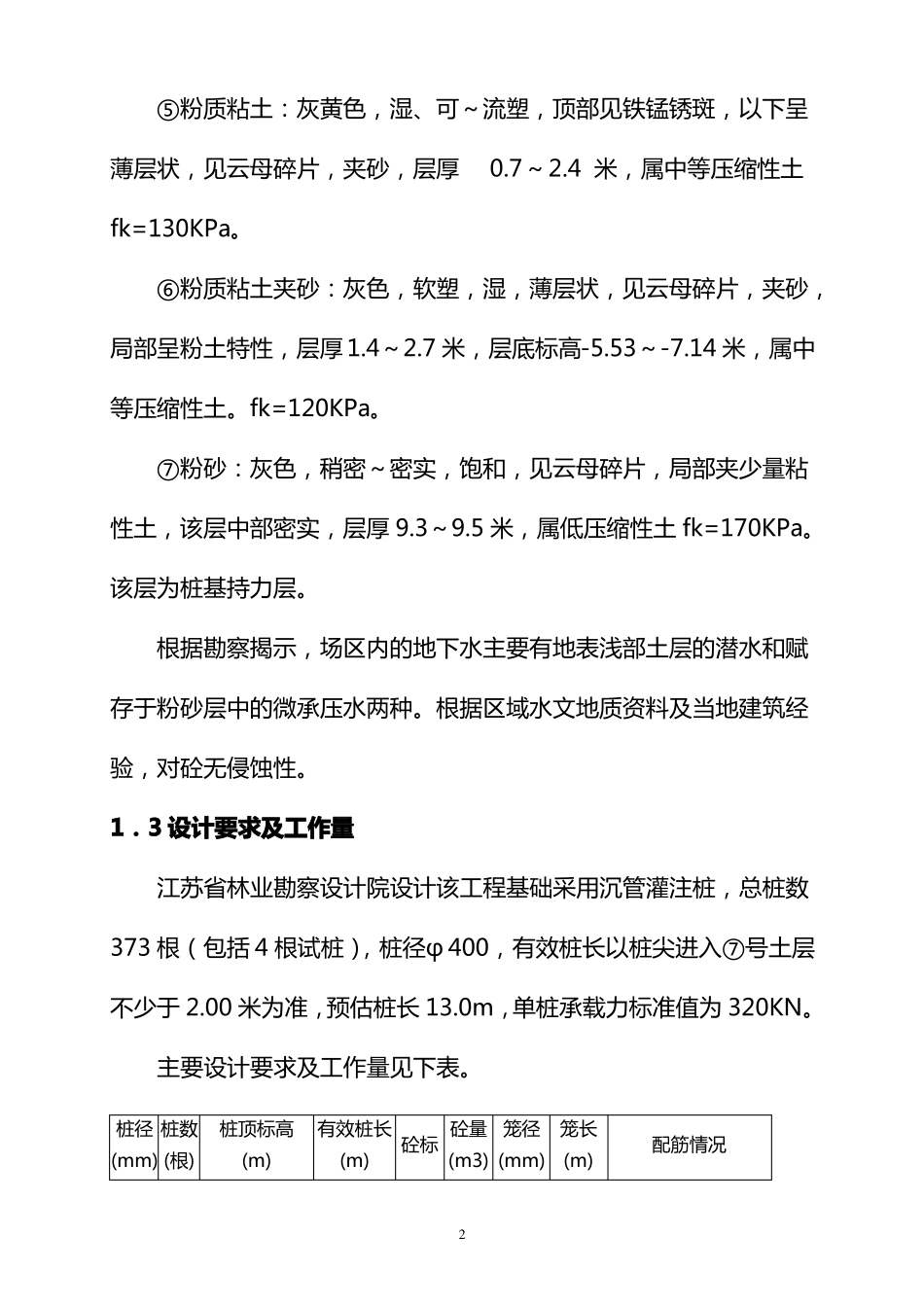

振动沉管桩施工方案_第2页
2/16

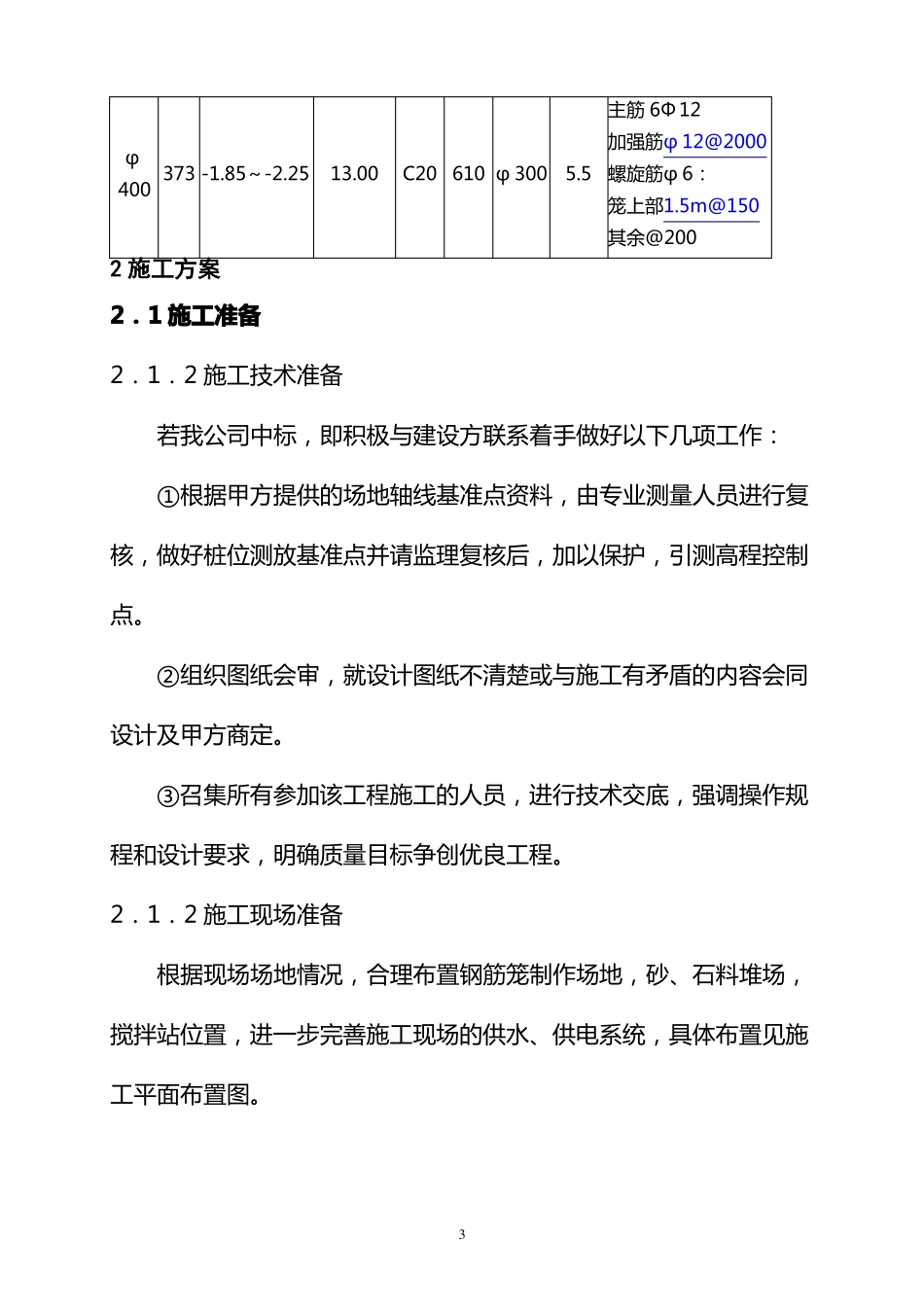

振动沉管桩施工方案_第3页
3/16
1 工程概况1.1 概述拟建苏州农业学校第二教学楼,位于苏州市西园路 11#,苏州农业学校校园内,该教学楼高 4~5 层,框架结构,建筑面积约 5600m2。基础采用振动沉管灌注桩,由江苏省林业勘察设计院设计。1.2 工程地质条件根据苏州市勘察测绘院提供的《苏州农业学校教学楼工程地质勘察报告》(勘察编号 98025)。施工场地地质条件如下:①杂填土:杂色,稍湿~湿,土质松散,主要为砖瓦碎块,粘性土组成。厚度 0.8~3.0 米,属高压缩性土 fk=60KPa。②素填土:灰~灰黄色,湿,土质松软,粘性土为主,含少量碎石、碎砖,见少量植物根茎。厚度0.5~2.6 米,属高压缩性土fk=70KPa。③淤泥:灰黑色,饱和,流塑,含大量有机质,仅局部出现厚度约 0.6 米,属高压缩性土 fk=50KPa。④粘土:黄褐色,湿、可塑,含铁锰质结核,夹灰色条纹,结构致密,厚度 0.9~2.7 米,属中等压缩性土,fk=200KPa。1⑤粉质粘土:灰黄色,湿、可~流塑,顶部见铁锰锈斑,以下呈薄层状,见云母碎片,夹砂,层厚0.7~2.4 米,属中等压缩性土fk=130KPa。⑥粉质粘土夹砂:灰色,软塑,湿,薄层状,见云母碎片,夹砂,局部呈粉土特性,层厚 1.4~2.7 米,层底标高-5.53~-7.14 米,属中等压缩性土。fk=120KPa。⑦粉砂:灰色,稍密~密实,饱和,见云母碎片,局部夹少量粘性土,该层中部密实,层厚 9.3~9.5 米,属低压缩性土 fk=170KPa。该层为桩基持力层。根据勘察揭示,场区内的地下水主要有地表浅部土层的潜水和赋存于粉砂层中的微承压水两种。根据区域水文地质资料及当地建筑经验,对砼无侵蚀性。1.3 设计要求及工作量江苏省林业勘察设计院设计该工程基础采用沉管灌注桩,总桩数373 根(包括 4 根试桩),桩径φ 400,有效桩长以桩尖进入⑦号土层不少于 2.00 米为准,预估桩长 13.0m,单桩承载力标准值为 320KN。主要设计要求及工作量见下表。桩径 桩数桩顶标高有效桩长(mm) (根)(m)(m)砼标砼量笼径笼长(m3) (mm)(m)配筋情况2主筋 6Φ 12φ400加强筋φ 12@2000373 -1.85~-2.2513.00C20610 φ 3005.5螺旋筋φ 6:笼上部1.5m@150其余@2002 施工方案2.1 施工准备2.1.2 施工技术准备若我公司中标,即积极与建设方联系着手做好以下几项工作:①根据甲方提供的场地轴线基准点资料,由专业测量人员进行复核,做好桩位测放基准点并请监理复核后,加以保护,引测高程控制点。②组织图纸会审,就设计图纸不清楚或与施工有矛盾的内...
