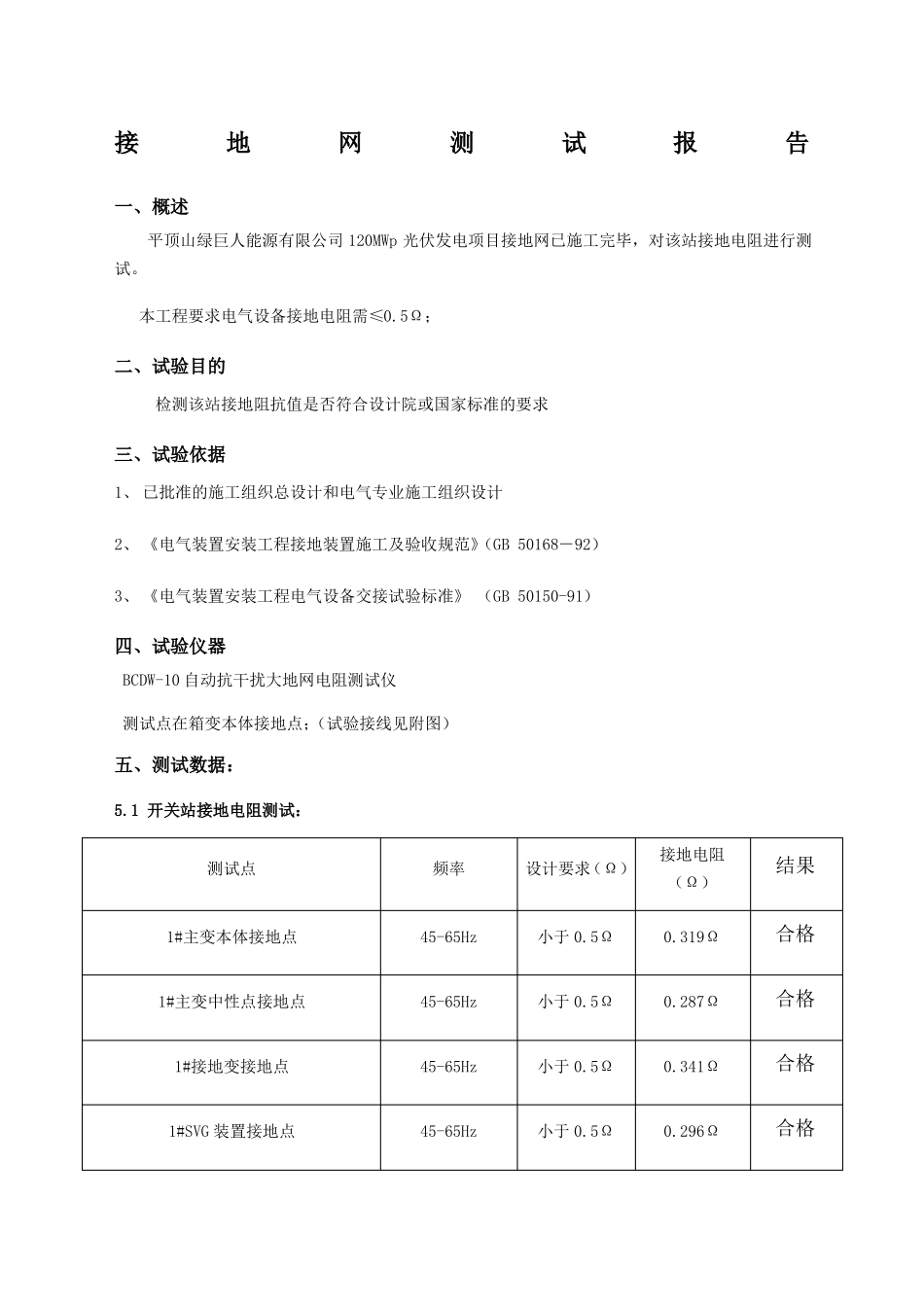

接地网测试报告

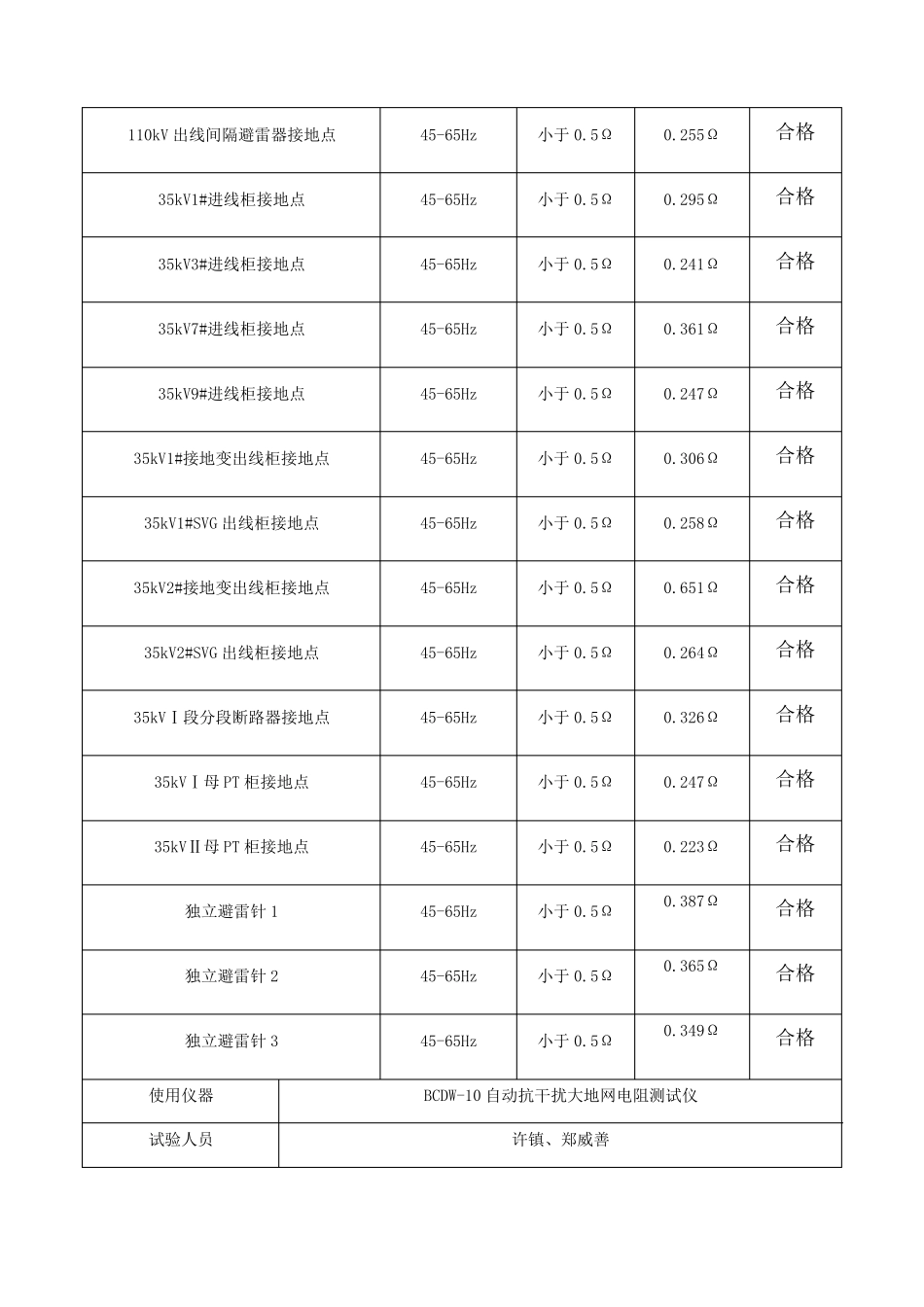

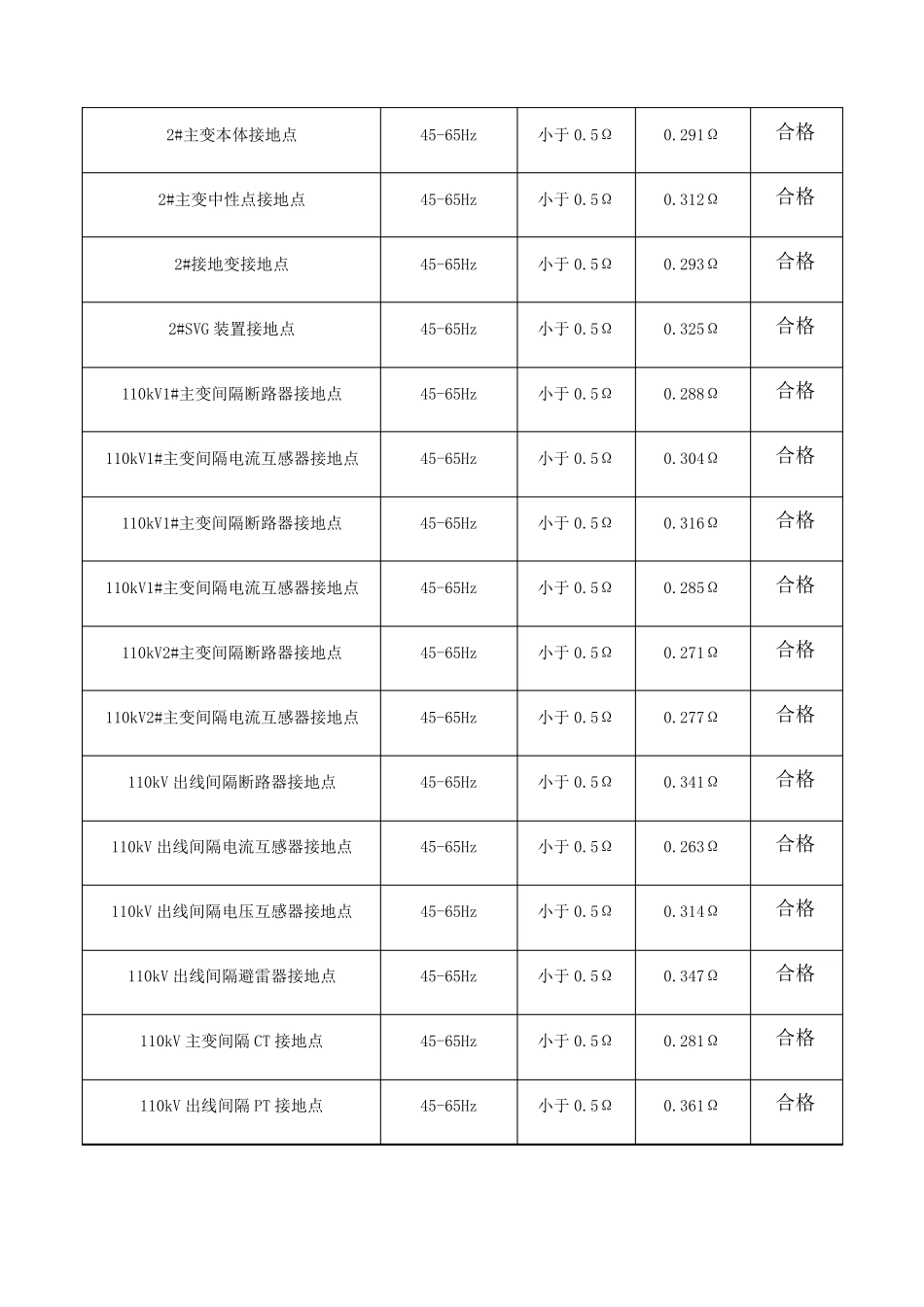

接一、概述地网测试报告平顶山绿巨人能源有限公司 120MWp 光伏发电项目接地网已施工完毕，对该站接地电阻进行测试。本工程要求电气设备接地电阻需≤0.5Ω；二、试验目的检测该站接地阻抗值是否符合设计院或国家标准的要求三、试验依据1、 已批准的施工组织总设计和电气专业施工组织设计2、 《电气装置安装工程接地装置施工及验收规范》（GB 50168－92）3、 《电气装置安装工程电气设备交接试验标准》 （GB 50150-91）四、试验仪器 BCDW-10 自动抗干扰大地网电阻测试仪测试点在箱变本体接地点；（试验接线见附图）五、测试数据：5.1 开关站接地电阻测试：接地电阻（Ω）0.319Ω测试点频率设计要求（Ω）结果合格合格合格合格1#主变本体接地点45-65Hz小于 0.5Ω1#主变中性点接地点45-65Hz小于 0.5Ω0.287Ω1#接地变接地点45-65Hz小于 0.5Ω0.341Ω1#SVG 装置接地点45-65Hz小于 0.5Ω0.296Ω2#主变本体接地点45-65Hz小于 0.5Ω0.291Ω合格合格合格合格合格合格合格合格合格合格合格合格合格合格合格合格2#主变中性点接地点45-65Hz小于 0.5Ω0.312Ω2#接地变接地点45-65Hz小于 0.5Ω0.293Ω2#SVG 装置接地点45-65Hz小于 0.5Ω0.325Ω110kV1#主变间隔断路器接地点45-65Hz小于 0.5Ω0.288Ω110kV1#主变间隔电流互感器接地点45-65Hz小于 0.5Ω0.304Ω110kV1#主变间隔断路器接地点45-65Hz小于 0.5Ω0.316Ω110kV1#主变间隔电流互感器接地点45-65Hz小于 0.5Ω0.285Ω110kV2#主变间隔断路器接地点45-65Hz小于 0.5Ω0.271Ω110kV2#主变间隔电流互感器接地点45-65Hz小于 0.5Ω0.277Ω110kV 出线间隔断路器接地点45-65Hz小于 0.5Ω0.341Ω110kV 出线间隔电流互感器接地点45-65Hz小于 0.5Ω0.263Ω110kV 出线间隔电压互感器接地点45-65Hz小于 0.5Ω0.314Ω110kV 出线间隔避雷器接地点45-65Hz小于 0.5Ω0.347Ω110kV 主变间隔 CT 接地点45-65Hz小于 0.5Ω0.281Ω110kV 出线间隔 PT 接地点45-65Hz小于 0.5Ω0.361Ω110kV 出线间隔避雷器接地点45-65Hz小于 0.5Ω0.255Ω合格合格合格合格合格合格合格合格合格合格合格合格合格合格合格35kV1#进线柜接地点45-65Hz小于 0.5Ω0.295Ω35kV3#进线柜接地点45-65Hz小于 0.5Ω0.241Ω35kV7#进线柜接地点45-65Hz小于 0.5Ω0.361Ω35kV9#进线柜接地点45-65Hz小于 0.5Ω0.247Ω35kV1#接地变出线柜接地点45-65Hz小于 0.5Ω0.306Ω35kV1#SVG 出线柜接地点45-65Hz小于 0.5Ω0....
