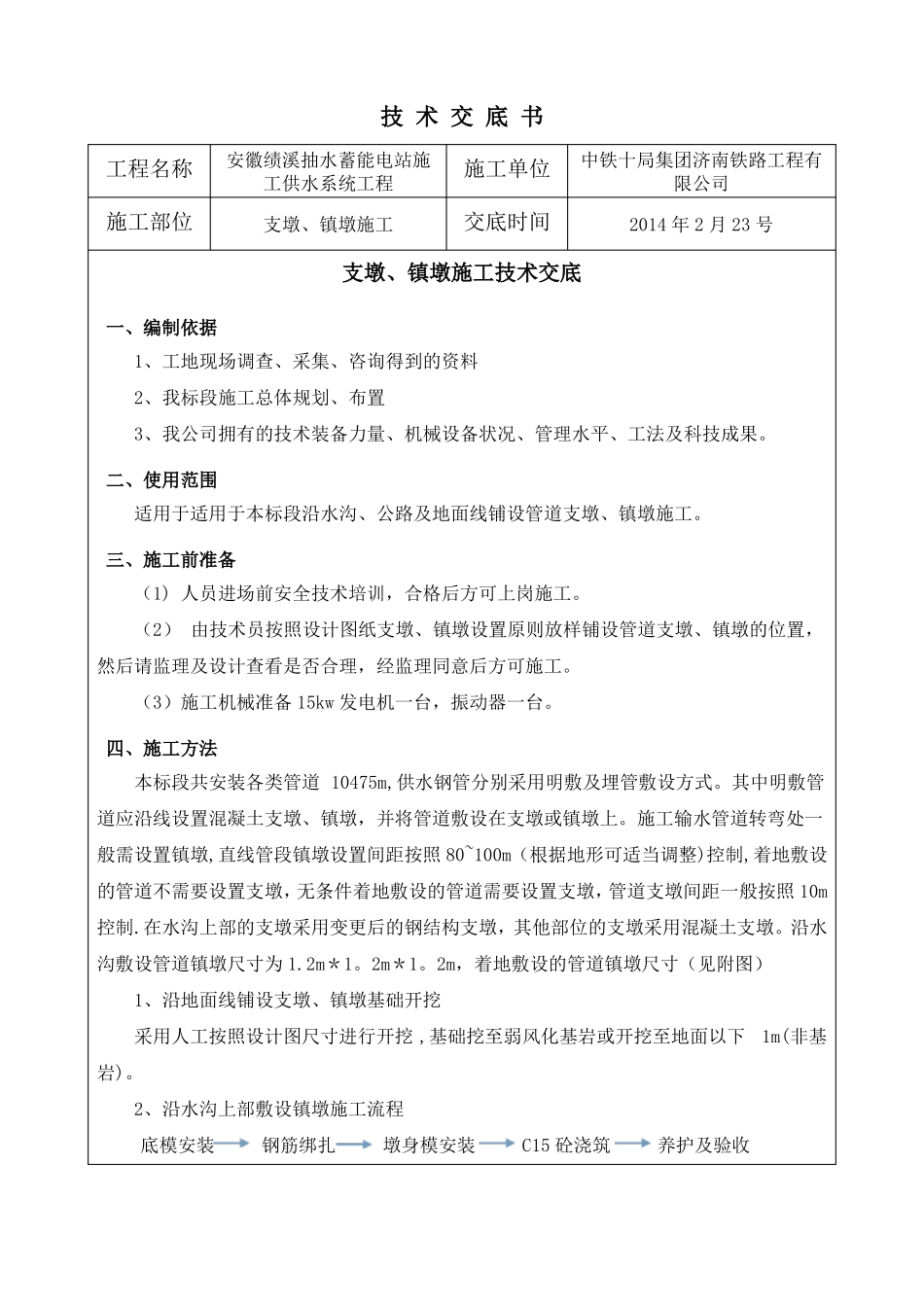

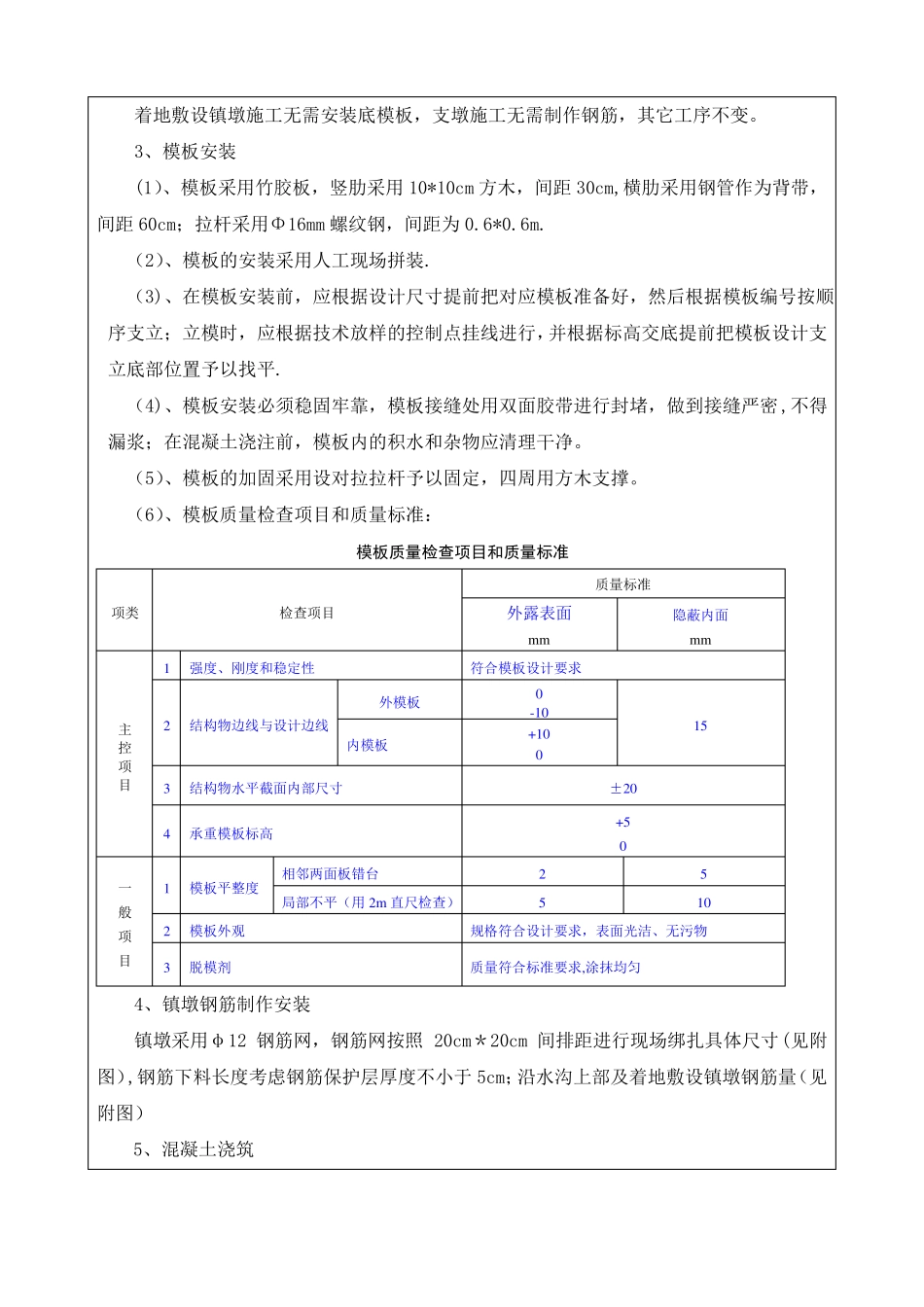

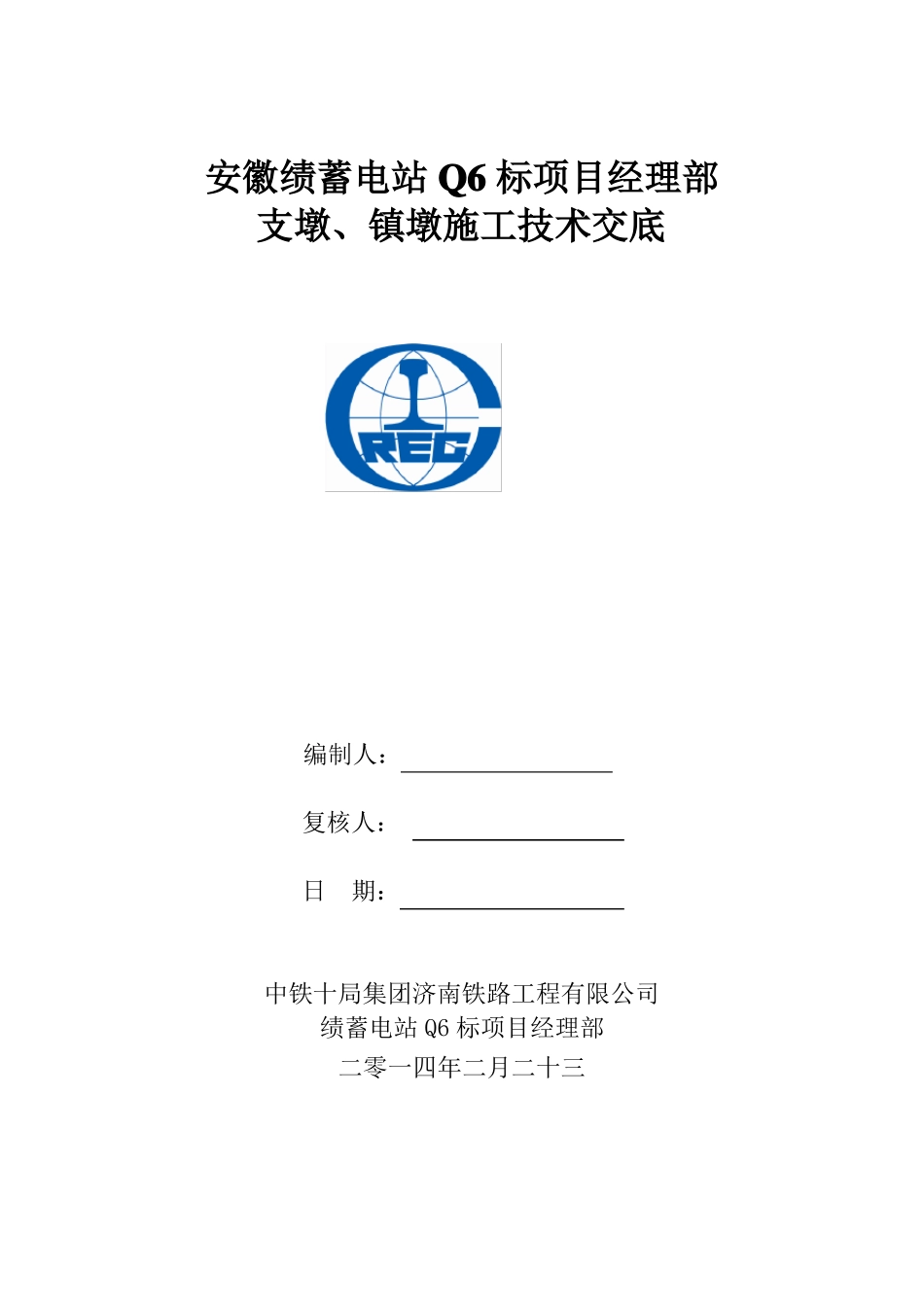

安徽绩蓄电站 Q6 标项目经理部支墩、镇墩施工技术交底编制人：复核人：日期：中铁十局集团济南铁路工程有限公司绩蓄电站 Q6 标项目经理部二零一四年二月二十三技 术 交 底 书工程名称施工部位安徽绩溪抽水蓄能电站施工供水系统工程支墩、镇墩施工施工单位交底时间中铁十局集团济南铁路工程有限公司2014 年 2 月 23 号支墩、镇墩施工技术交底一、编制依据1、工地现场调查、采集、咨询得到的资料2、我标段施工总体规划、布置3、我公司拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果。二、使用范围适用于适用于本标段沿水沟、公路及地面线铺设管道支墩、镇墩施工。三、施工前准备（1) 人员进场前安全技术培训，合格后方可上岗施工。（2） 由技术员按照设计图纸支墩、镇墩设置原则放样铺设管道支墩、镇墩的位置，然后请监理及设计查看是否合理，经监理同意后方可施工。（3）施工机械准备 15kw 发电机一台，振动器一台。四、施工方法本标段共安装各类管道 10475m,供水钢管分别采用明敷及埋管敷设方式。其中明敷管道应沿线设置混凝土支墩、镇墩，并将管道敷设在支墩或镇墩上。施工输水管道转弯处一般需设置镇墩,直线管段镇墩设置间距按照 80~100m（根据地形可适当调整)控制,着地敷设的管道不需要设置支墩，无条件着地敷设的管道需要设置支墩，管道支墩间距一般按照 10m控制.在水沟上部的支墩采用变更后的钢结构支墩，其他部位的支墩采用混凝土支墩。沿水沟敷设管道镇墩尺寸为 1.2m＊1。2m＊1。2m，着地敷设的管道镇墩尺寸（见附图）1、沿地面线铺设支墩、镇墩基础开挖采用人工按照设计图尺寸进行开挖 ,基础挖至弱风化基岩或开挖至地面以下1m(非基岩)。2、沿水沟上部敷设镇墩施工流程底模安装钢筋绑扎墩身模安装 C15 砼浇筑养护及验收着地敷设镇墩施工无需安装底模板，支墩施工无需制作钢筋，其它工序不变。3、模板安装(1）、模板采用竹胶板，竖肋采用 10*10cm 方木，间距 30cm,横肋采用钢管作为背带，间距 60cm；拉杆采用Φ16mm 螺纹钢，间距为 0.6*0.6m.（2）、模板的安装采用人工现场拼装.（3)、在模板安装前，应根据设计尺寸提前把对应模板准备好，然后根据模板编号按顺序支立；立模时，应根据技术放样的控制点挂线进行，并根据标高交底提前把模板设计支立底部位置予以找平.（4)、模板安装必须稳固牢靠，模板接缝处用双面胶带进行封堵，做到接缝严密,不得漏浆；在混凝土浇注前，模板内的积水和杂物应清理...
