支护旋挖桩技术交底

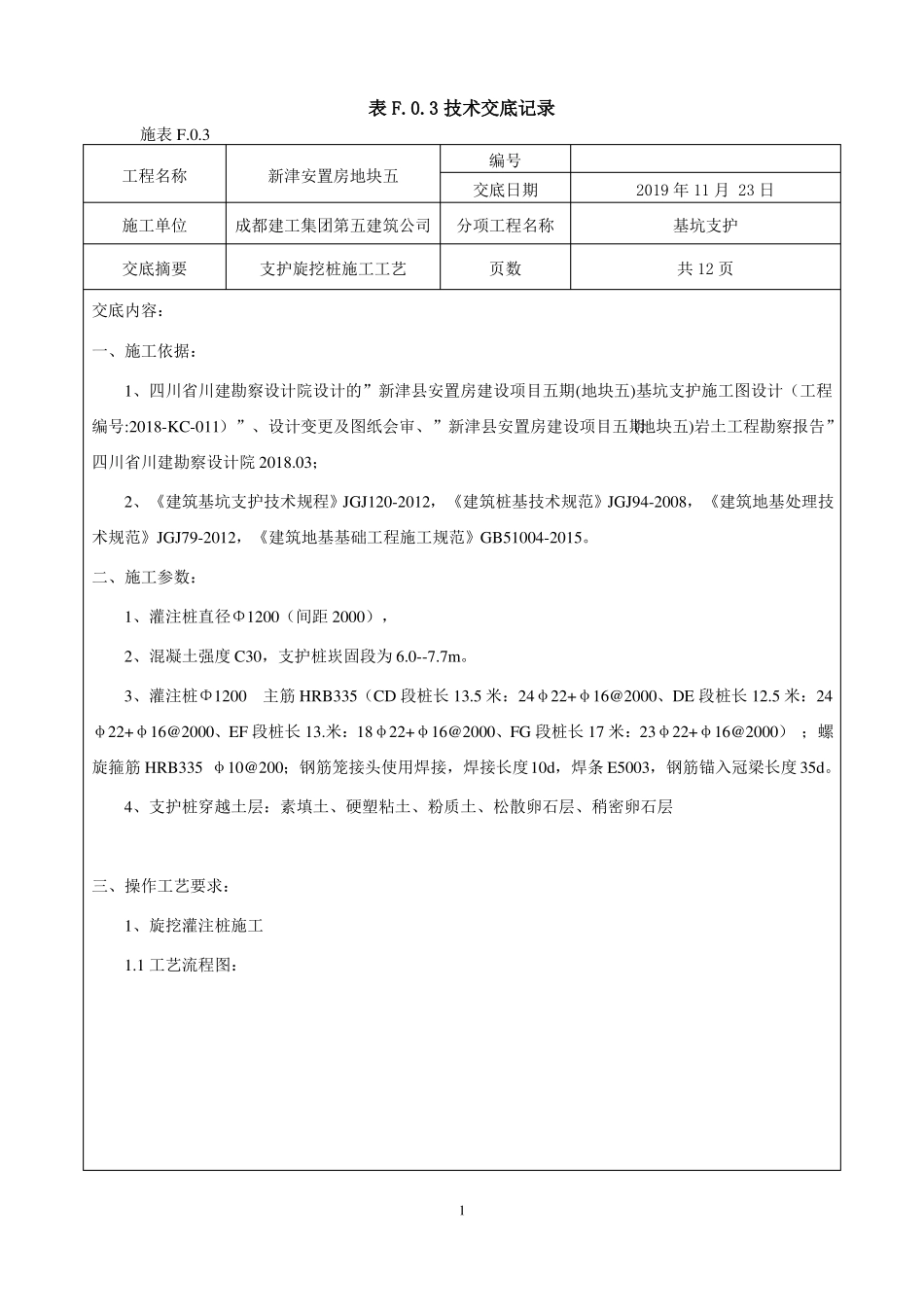

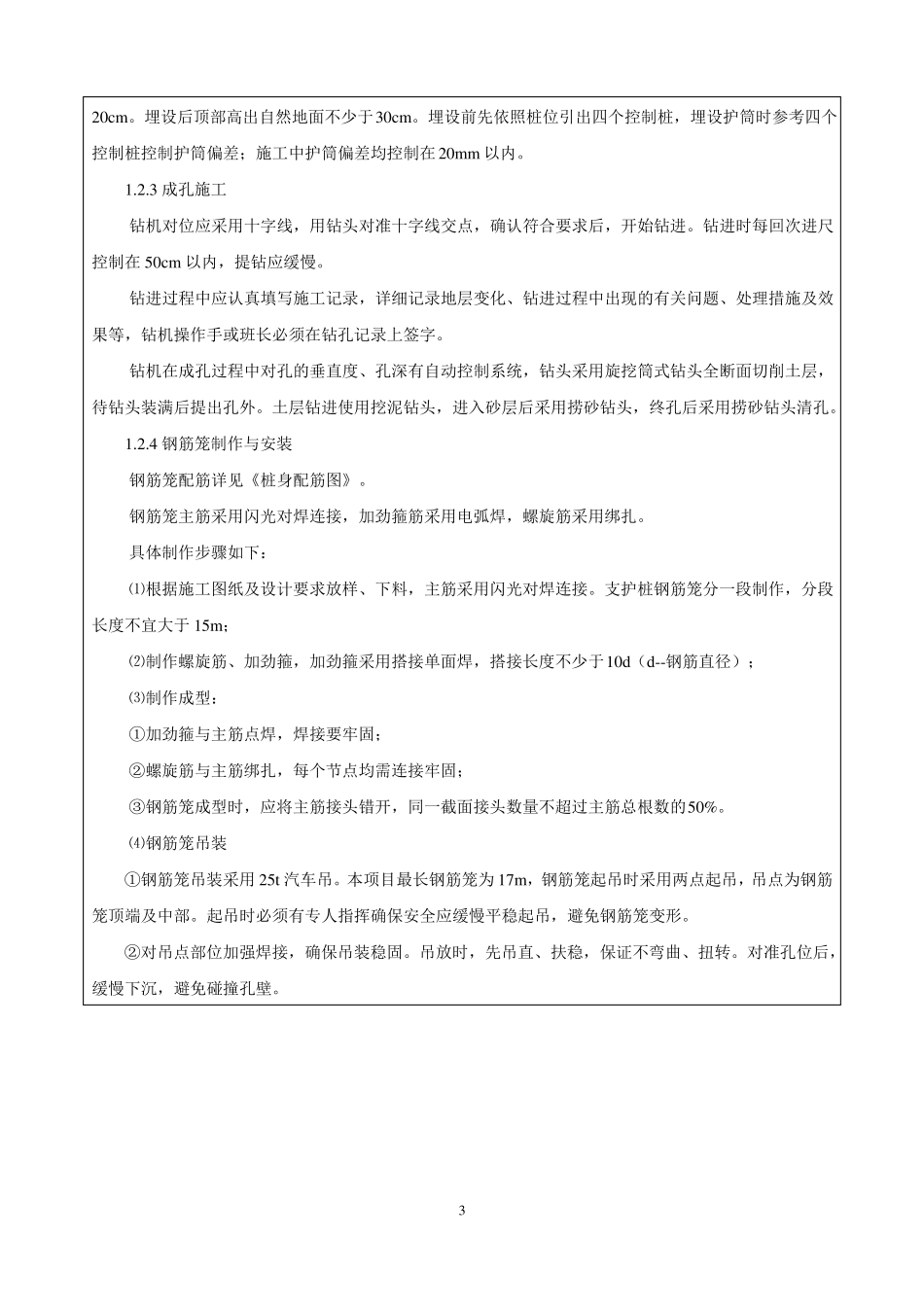

表 F.0.3 技术交底记录施表 F.0.3工程名称施工单位交底摘要交底内容：一、施工依据：1、四川省川建勘察设计院设计的”新津县安置房建设项目五期(地块五)基坑支护施工图设计（工程编号:2018-KC-011）”、设计变更及图纸会审、”新津县安置房建设项目五期(地块五)岩土工程勘察报告”四川省川建勘察设计院 2018.03；2、《建筑基坑支护技术规程》JGJ120-2012，《建筑桩基技术规范》JGJ94-2008，《建筑地基处理技术规范》JGJ79-2012，《建筑地基基础工程施工规范》GB51004-2015。二、施工参数：1、灌注桩直径Φ1200（间距 2000），2、混凝土强度 C30，支护桩崁固段为 6.0--7.7m。3、灌注桩Φ1200主筋 HRB335（CD 段桩长 13.5 米：24φ22+φ16@2000、DE 段桩长 12.5 米：24φ22+φ16@2000、EF 段桩长 13.米：18φ22+φ16@2000、FG 段桩长 17 米：23φ22+φ16@2000） ；螺旋箍筋 HRB335 φ10@200；钢筋笼接头使用焊接，焊接长度10d，焊条 E5003，钢筋锚入冠梁长度 35d。4、支护桩穿越土层：素填土、硬塑粘土、粉质土、松散卵石层、稍密卵石层三、操作工艺要求：1、旋挖灌注桩施工1.1 工艺流程图：新津安置房地块五成都建工集团第五建筑公司支护旋挖桩施工工艺编号交底日期分项工程名称页数2019 年 11 月 23 日基坑支护共 12 页1施工准备桩定位放线埋设、检验护筒旋挖机就位、开钻、钻进钻至设计标高，进行一次清孔钢筋原材进场检验验孔吊装钢筋笼图 4.2.3灌注桩施工工艺流程测沉渣、二次清孔1.2 施工要点1.2.1 测量放线桩位测放工作由我公司组织完成，由监理工程师验收后妥善保护。1.2.2 埋设护筒旋挖钻机开孔前埋设钢护筒，保持孔口稳定。护筒采用 10mm 厚钢板卷制而成，内径比设计桩径大2钢筋笼制作安装导管放置橡胶球、灌注混凝土留置试块随灌注进行导管安拆，控制泛浆高度起拔护筒、回填防护安装导管20cm。埋设后顶部高出自然地面不少于30cm。埋设前先依照桩位引出四个控制桩，埋设护筒时参考四个控制桩控制护筒偏差；施工中护筒偏差均控制在 20mm 以内。1.2.3 成孔施工钻机对位应采用十字线，用钻头对准十字线交点，确认符合要求后，开始钻进。钻进时每回次进尺控制在 50cm 以内，提钻应缓慢。钻进过程中应认真填写施工记录，详细记录地层变化、钻进过程中出现的有关问题、处理措施及效果等，钻机操作手或班长必须在钻孔记录上签字。钻机在成孔过程中对孔的垂直度、孔深有自动控制系统，钻头采用旋挖筒式...
