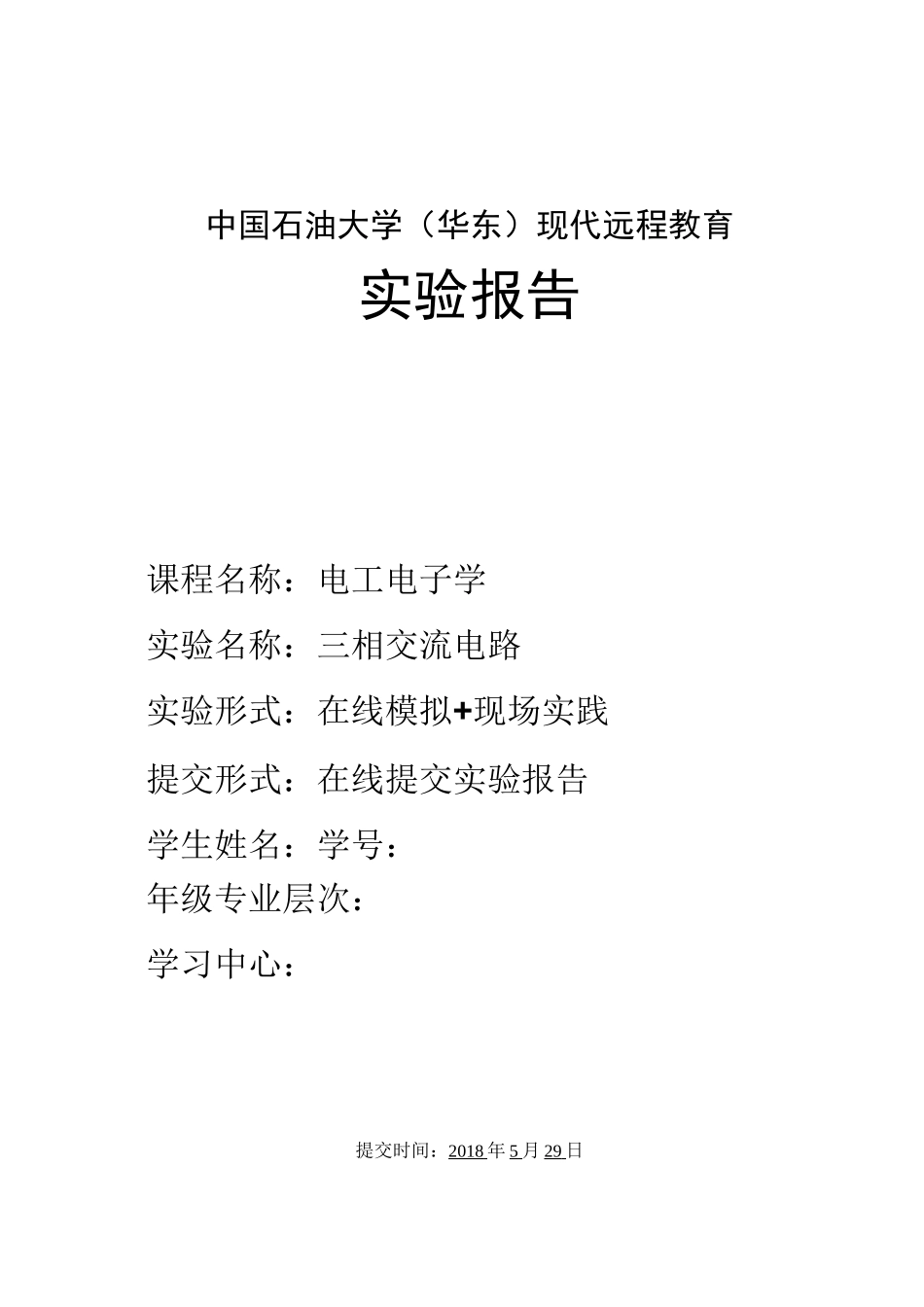

《电工电子学》实验报告1_第1页
1/9

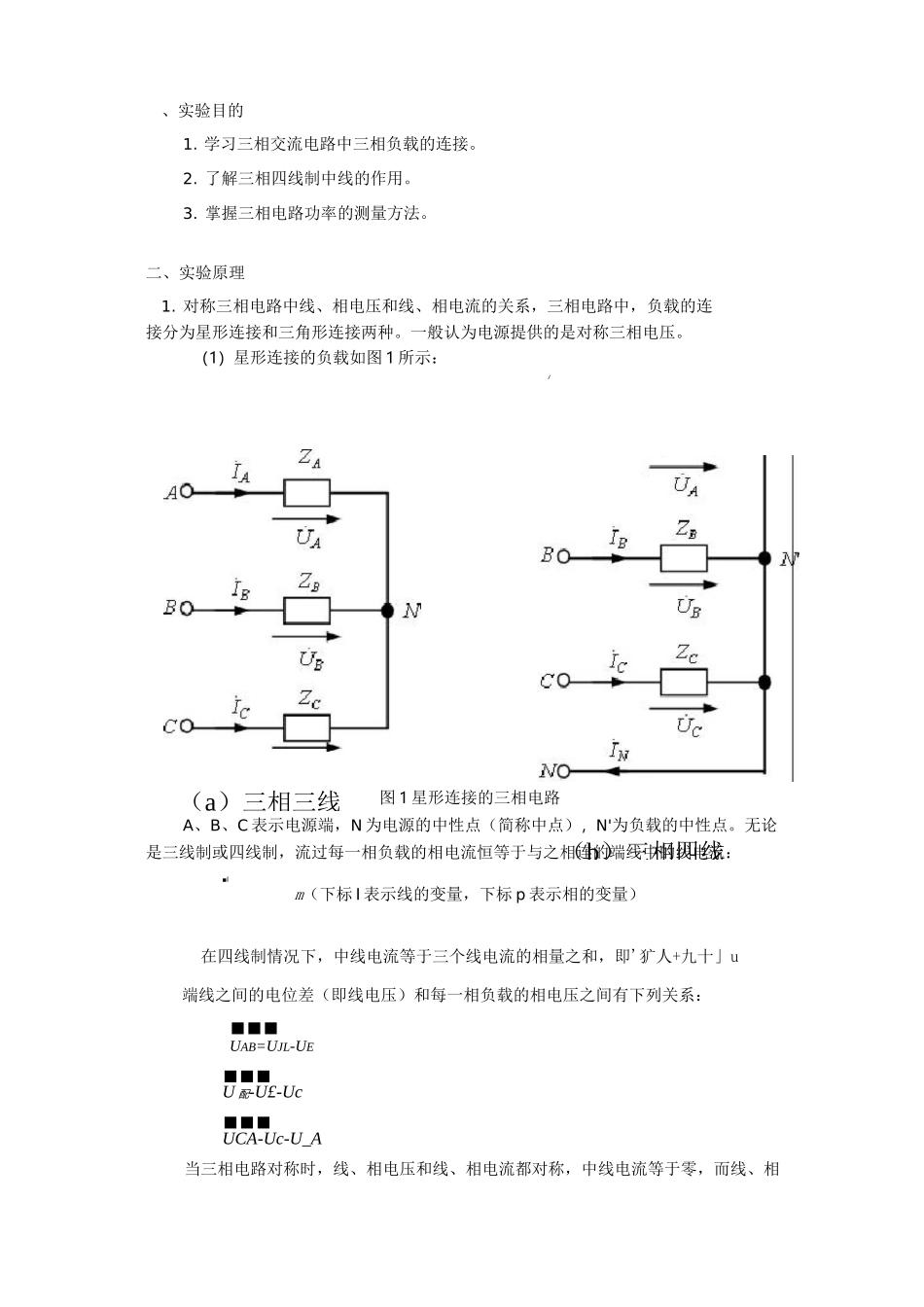

《电工电子学》实验报告1_第2页
2/9

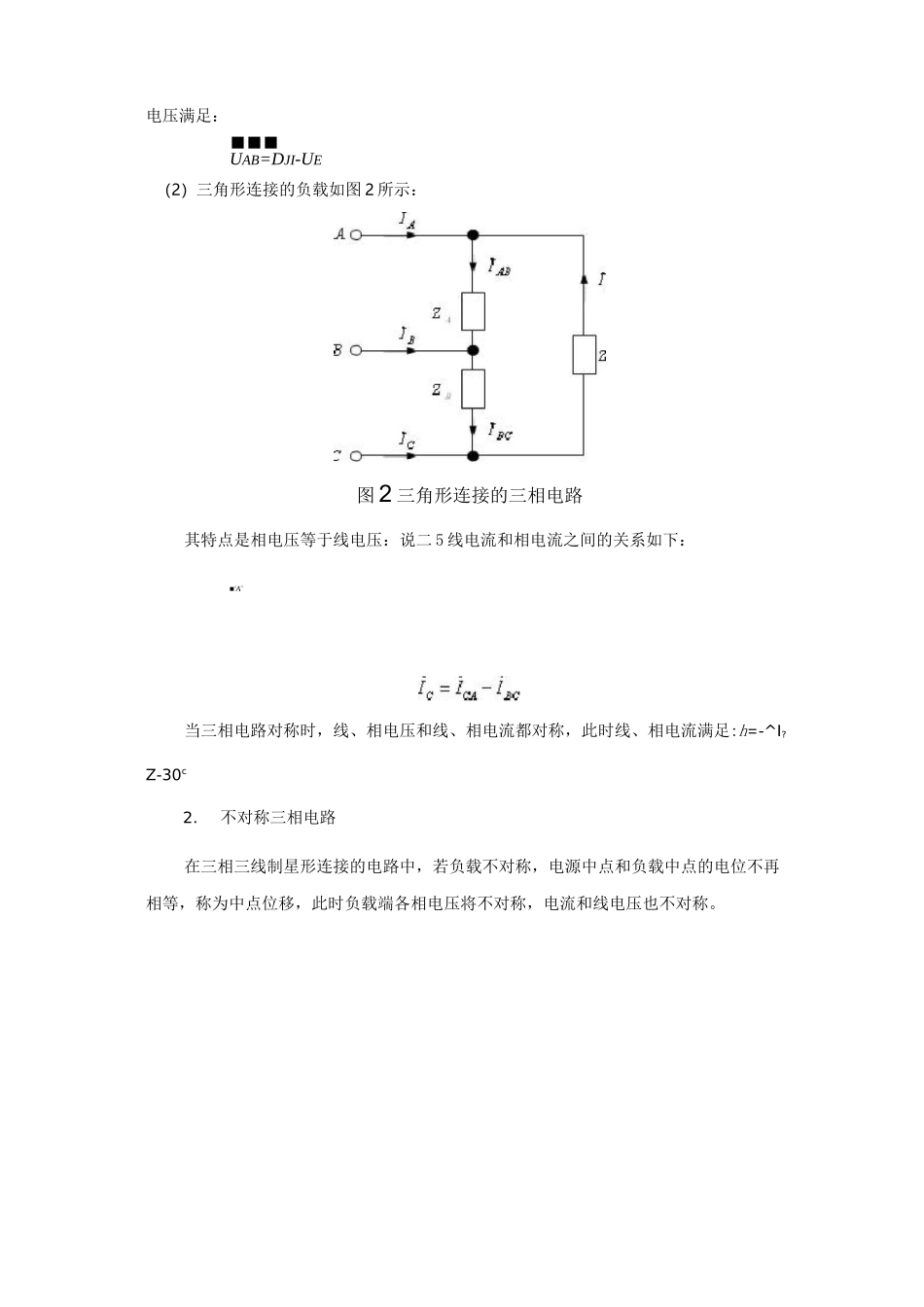

《电工电子学》实验报告1_第3页
3/9
中国石油大学(华东)现代远程教育实验报告课程名称:电工电子学实验名称:三相交流电路实验形式:在线模拟+现场实践提交形式:在线提交实验报告学生姓名:学号:年级专业层次:学习中心:提交时间:2018 年 5 月 29 日(a)三相三线(b)三相四线、实验目的1. 学习三相交流电路中三相负载的连接。2. 了解三相四线制中线的作用。3. 掌握三相电路功率的测量方法。二、实验原理1. 对称三相电路中线、相电压和线、相电流的关系,三相电路中,负载的连接分为星形连接和三角形连接两种。一般认为电源提供的是对称三相电压。(1)星形连接的负载如图 1 所示:图 1 星形连接的三相电路A、B、C 表示电源端,N 为电源的中性点(简称中点),N'为负载的中性点。无论是三线制或四线制,流过每一相负载的相电流恒等于与之相连的端线中的线电流:■Im(下标 I 表示线的变量,下标 p 表示相的变量)在四线制情况下,中线电流等于三个线电流的相量之和,即'犷人+九十」u端线之间的电位差(即线电压)和每一相负载的相电压之间有下列关系:■■■UAB=UJL-UE■■■U 配-U£-Uc■■■UCA-Uc-U_A当三相电路对称时,线、相电压和线、相电流都对称,中线电流等于零,而线、相/»电压满足:■■■UAB=DJI-UE(2)三角形连接的负载如图 2 所示:图 2 三角形连接的三相电路其特点是相电压等于线电压:说二 5 线电流和相电流之间的关系如下:■'A=当三相电路对称时,线、相电压和线、相电流都对称,此时线、相电流满足:h=-^I?Z-30c2.不对称三相电路在三相三线制星形连接的电路中,若负载不对称,电源中点和负载中点的电位不再相等,称为中点位移,此时负载端各相电压将不对称,电流和线电压也不对称。在三相四线制星形连接的电路中,如果中线的阻抗足够小,那么负载端各相电压基本对称,线电压也基本对称,从而可看出中线在负载不对称时起到了很重要的作用。但由于负载不对称,因此电流是不对称的三相电流,这时的中线电流将不再为零。在三角形连接的电路中,如果负载不对称,负载的线、相电压仍然对称,但线、相电流不再对称。如果三相电路其中一相或两相开路也属于不对称情况。3.三相负载接线原则连接后加在每相负载上的电压应等于其额定值。三、实验设备1. 实验电路板2. 三相交流电源3. 交流电压表或万用表4. 交流电流表5. 功率表6•单掷刀开关7.电流插头、插座四、实验内容及步骤1.三相负载星形联结按图 3-2 接线,图中每相负载采用三...
