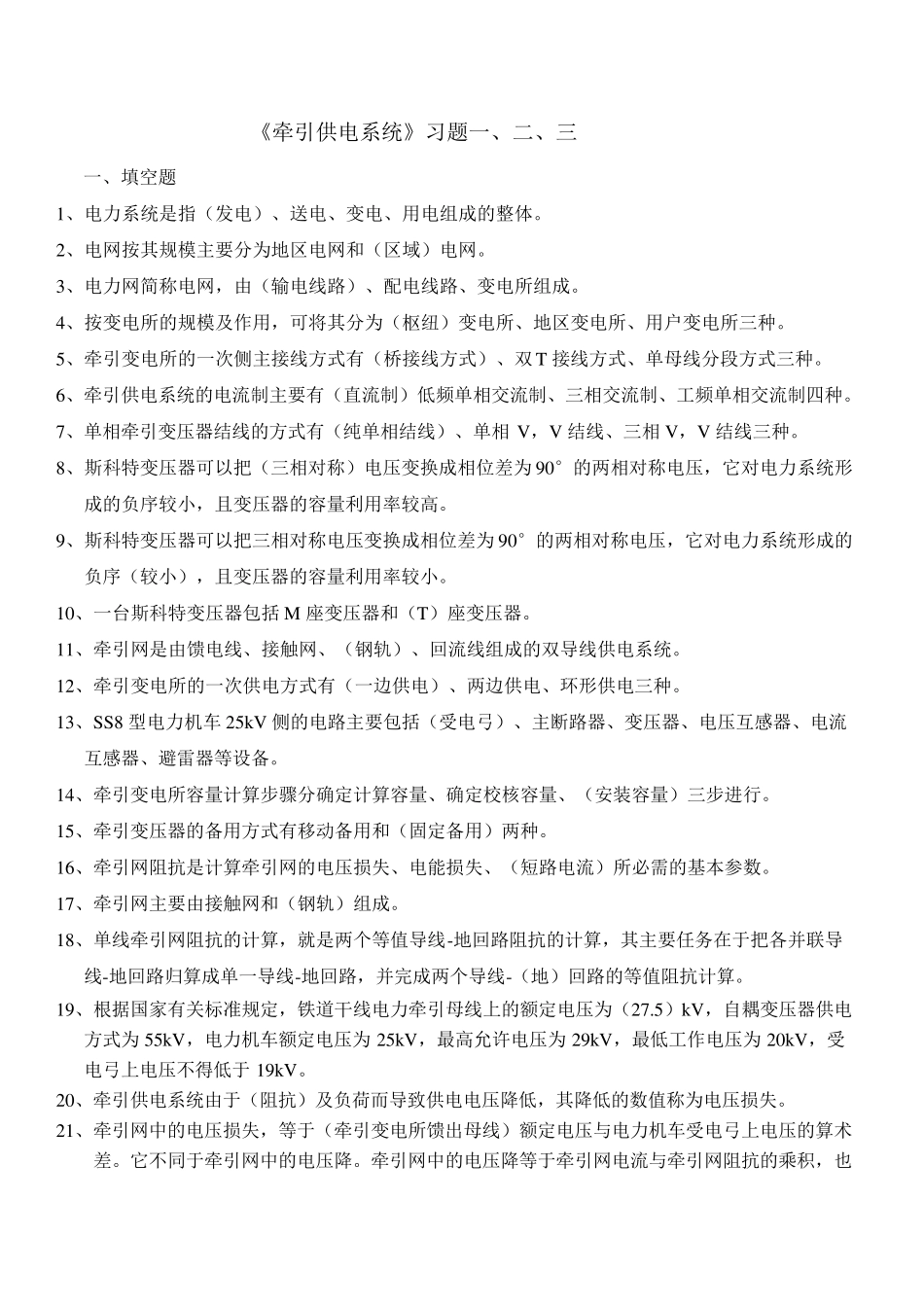

《牵引供电系统》习题一、二、三 一、填空题 1、电力系统是指（发电）、送电、变电、用电组成的整体。 2、电网按其规模主要分为地区电网和（区域）电网。 3、电力网简称电网，由（输电线路）、配电线路、变电所组成。 4、按变电所的规模及作用，可将其分为（枢纽）变电所、地区变电所、用户变电所三种。 5、牵引变电所的一次侧主接线方式有（桥接线方式）、双T 接线方式、单母线分段方式三种。 6、牵引供电系统的电流制主要有（直流制）低频单相交流制、三相交流制、工频单相交流制四种。 7、单相牵引变压器结线的方式有（纯单相结线）、单相V，V 结线、三相V，V 结线三种。 8、斯科特变压器可以把（三相对称）电压变换成相位差为90°的两相对称电压，它对电力系统形成的负序较小，且变压器的容量利用率较高。 9、斯科特变压器可以把三相对称电压变换成相位差为90°的两相对称电压，它对电力系统形成的负序（较小），且变压器的容量利用率较小。 10、一台斯科特变压器包括 M 座变压器和（T）座变压器。 11、牵引网是由馈电线、接触网、（钢轨）、回流线组成的双导线供电系统。 12、牵引变电所的一次供电方式有（一边供电）、两边供电、环形供电三种。 13、SS8 型电力机车 25kV 侧的电路主要包括（受电弓）、主断路器、变压器、电压互感器、电流互感器、避雷器等设备。 14、牵引变电所容量计算步骤分确定计算容量、确定校核容量、（安装容量）三步进行。 15、牵引变压器的备用方式有移动备用和（固定备用）两种。 16、牵引网阻抗是计算牵引网的电压损失、电能损失、（短路电流）所必需的基本参数。 17、牵引网主要由接触网和（钢轨）组成。 18、单线牵引网阻抗的计算，就是两个等值导线-地回路阻抗的计算，其主要任务在于把各并联导线-地回路归算成单一导线-地回路，并完成两个导线-（地）回路的等值阻抗计算。 19、根据国家有关标准规定，铁道干线电力牵引母线上的额定电压为（27.5）kV，自耦变压器供电方式为55kV，电力机车额定电压为25kV，最高允许电压为29kV，最低工作电压为20kV，受电弓上电压不得低于 19kV。 20、牵引供电系统由于（阻抗）及负荷而导致供电电压降低，其降低的数值称为电压损失。 21、牵引网中的电压损失，等于（牵引变电所馈出母线）额定电压与电力机车受电弓上电压的算术差。它不同于牵引网中的电压降。牵引网中的电压降等于牵引网电流与牵引网阻抗的乘积，也 就是变电所馈出母线电压与电力...
