《电子技术》_李中发主编_答案

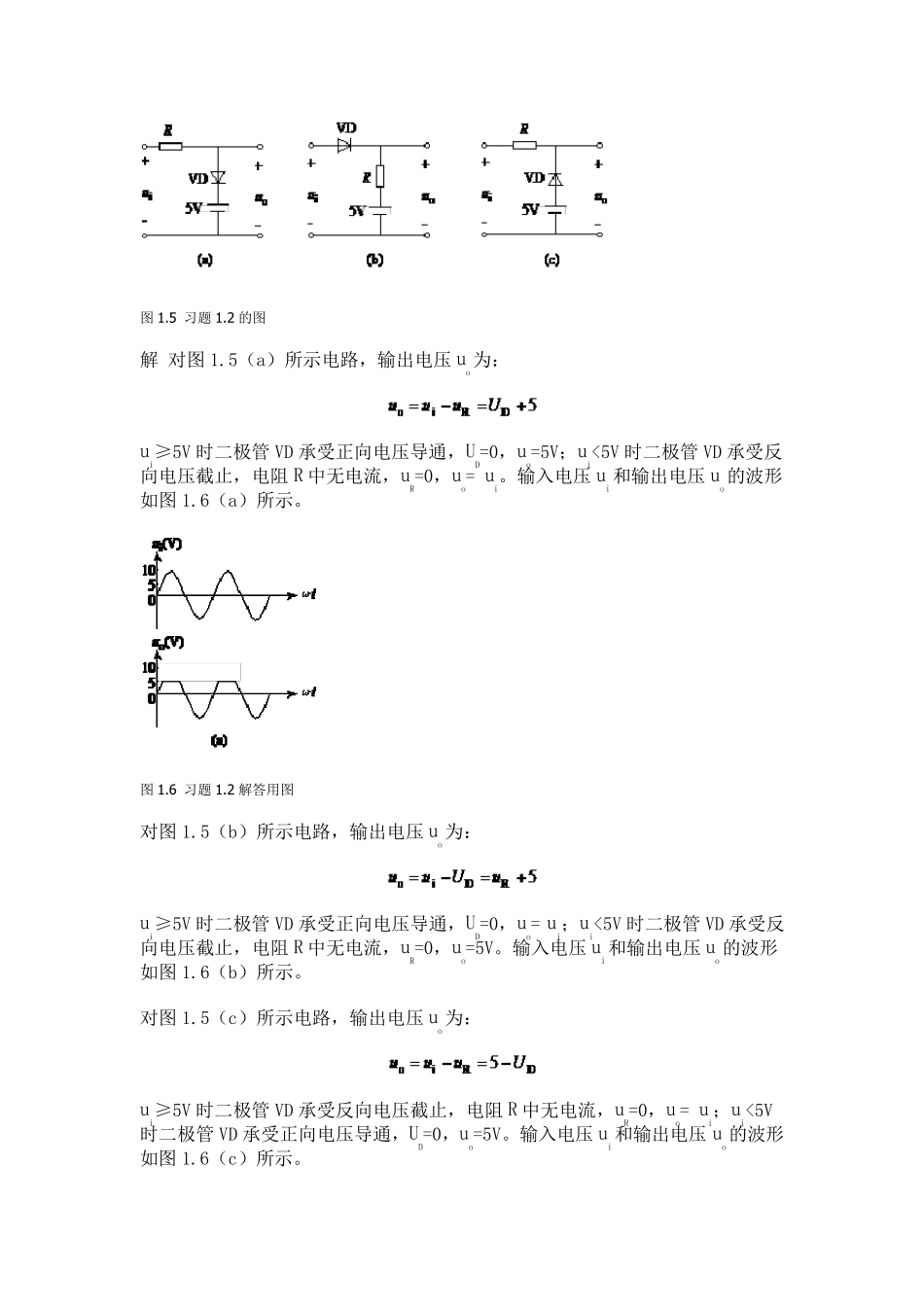

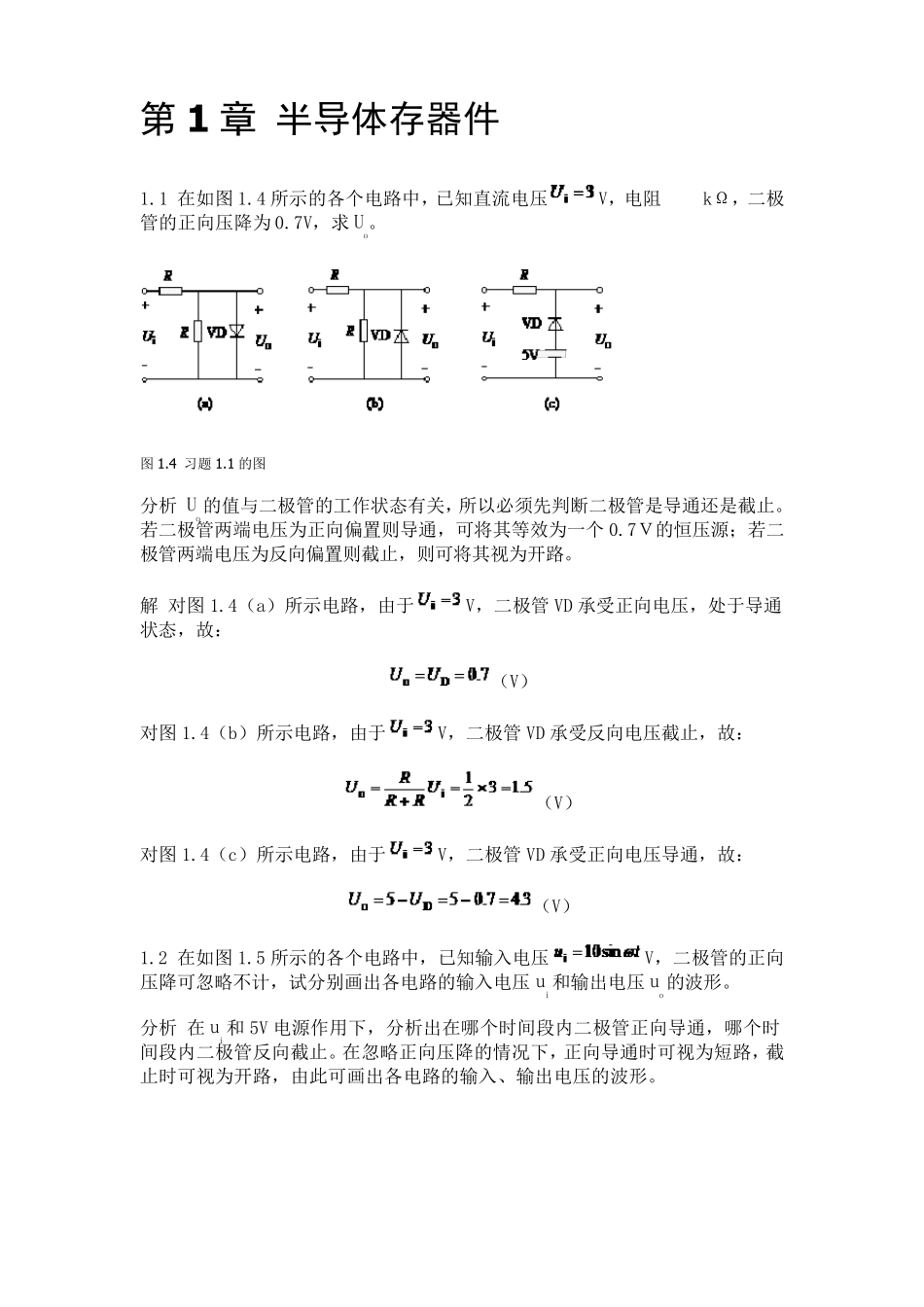

第1 章 半导体存器件 1.1 在如图1.4 所示的各个电路中，已知直流电压V，电阻kΩ，二极管的正向压降为 0.7V，求 Uo。 图1.4 习题 1.1 的图 分析 Uo的值与二极管的工作状态有关，所以必须先判断二极管是导通还是截止。若二极管两端电压为正向偏置则导通，可将其等效为一个0.7Ｖ的恒压源；若二极管两端电压为反向偏置则截止，则可将其视为开路。 解 对图1.4（a）所示电路，由于V，二极管 VD 承受正向电压，处于导通状态，故： （V） 对图1.4（b）所示电路，由于V，二极管 VD 承受反向电压截止，故： （V） 对图1.4（c）所示电路，由于V，二极管 VD 承受正向电压导通，故： （V） 1.2 在如图1.5 所示的各个电路中，已知输入电压V，二极管的正向压降可忽略不计，试分别画出各电路的输入电压ui和输出电压uo的波形。 分析 在ui和 5V 电源作用下，分析出在哪个时间段内二极管正向导通，哪个时间段内二极管反向截止。在忽略正向压降的情况下，正向导通时可视为短路，截止时可视为开路，由此可画出各电路的输入、输出电压的波形。 图1.5 习题1.2 的图 解 对图1.5（a）所示电路，输出电压uo为： ui≥5V 时二极管 VD 承受正向电压导通，UD=0，uo=5V；ui<5V 时二极管 VD 承受反向电压截止，电阻 R 中无电流，uR=0，uo= ui。输入电压ui和输出电压uo的波形如图1.6（a）所示。 图1.6 习题1.2 解答用图 对图1.5（b）所示电路，输出电压uo为： ui≥5V 时二极管 VD 承受正向电压导通，UD=0，uo= ui；ui<5V 时二极管 VD 承受反向电压截止，电阻 R 中无电流，uR=0，uo=5V。输入电压ui和输出电压uo的波形如图1.6（b）所示。 对图1.5（c）所示电路，输出电压uo为： ui≥5V 时二极管 VD 承受反向电压截止，电阻 R 中无电流，uR=0，uo= ui；ui<5V时二极管 VD 承受正向电压导通，UD=0，uo=5V。输入电压ui和输出电压uo的波形如图1.6（c）所示。 1.3 在如图1.7 所示的电路中，试求下列几种情况下输出端F 的电位UF及各元件（R、VDA、VDB）中的电流，图中的二极管为理想元件。 （1）V。 （2），V。 （3）V。 图1.7 习题 1.3 的图 分析 在一个电路中有多个二极管的情况下，一些二极管的电压可能会受到另一些二极管电压的影响，所以，在判断各个二极管的工作状态时，应全面考虑各种可能出现的因素。一般方法是先找出正向电压最高和（或）反向电压最低的二极管，正向电压最高者必然导通，反向...
