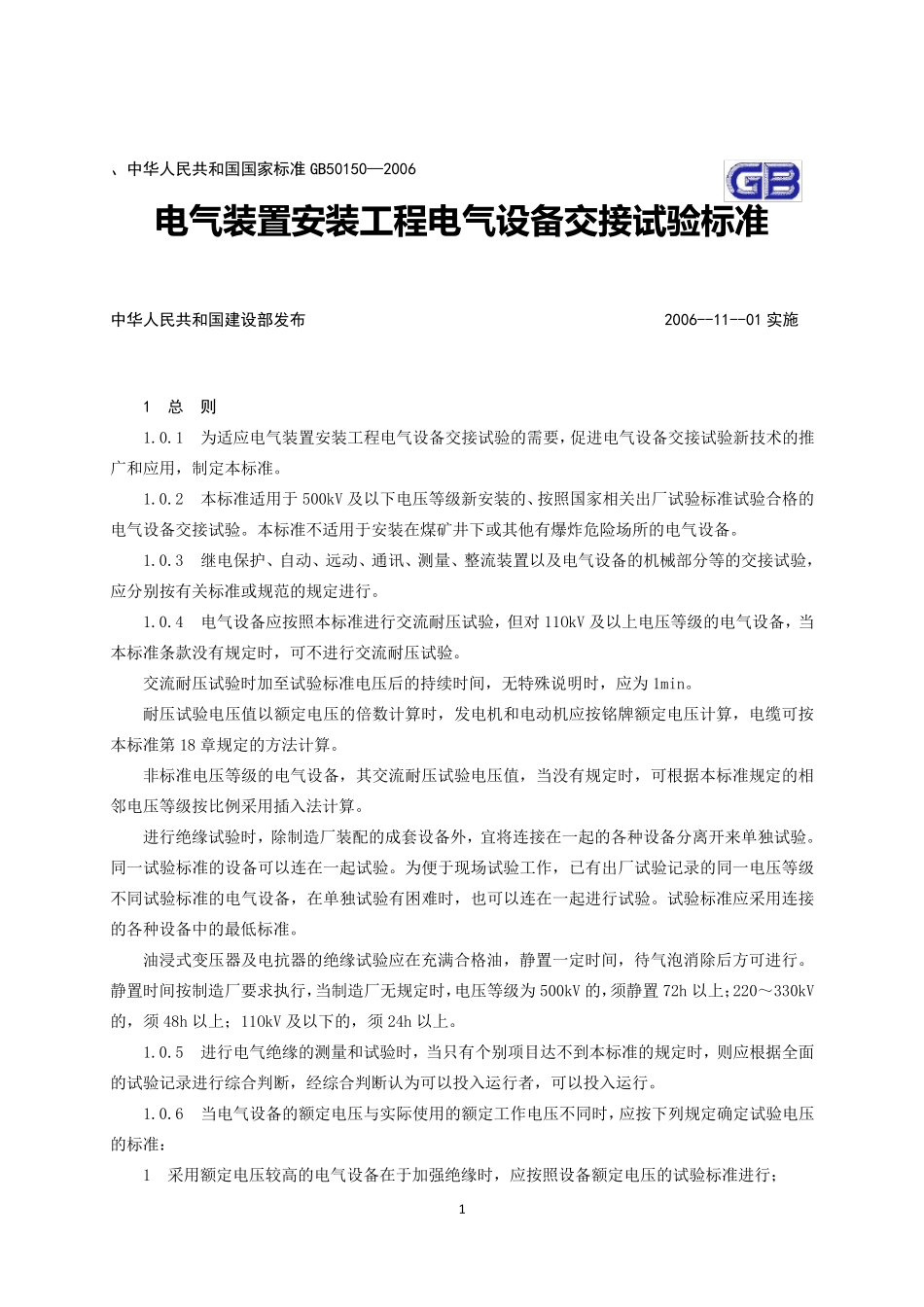

1 、中华人民共和国国家标准GB50150—2006 电 气 装 置 安 装 工 程 电 气 设 备 交接试验标准 中华人民共和国建设部发布 2006--11--01 实施 1 总 则 1.0.1 为适应电气装置安装工程电气设备交接试验的需要，促进电气设备交接试验新技术的推广和应用，制定本标准。 1.0.2 本标准适用于500kV 及以下电压等级新安装的、按照国家相关出厂试验标准试验合格的电气设备交接试验。本标准不适用于安装在煤矿井下或其他有爆炸危险场所的电气设备。 1.0.3 继电保护、自动、远动、通讯、测量、整流装置以及电气设备的机械部分等的交接试验，应分别按有关标准或规范的规定进行。 1.0.4 电气设备应按照本标准进行交流耐压试验，但对 11OkV 及以上电压等级的电气设备，当本标准条款没有规定时，可不进行交流耐压试验。 交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，应为1min。 耐压试验电压值以额定电压的倍数计算时，发电机和电动机应按铭牌额定电压计算，电缆可按本标准第 18 章规定的方法计算。 非标准电压等级的电气设备，其交流耐压试验电压值，当没有规定时，可根据本标准规定的相邻电压等级按比例采用插入法计算。 进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备分离开来单独试验。同一试验标准的设备可以连在一起试验。为便于现场试验工作，已有出厂试验记录的同一电压等级不同试验标准的电气设备，在单独试验有困难 时，也 可以连在一起进行试验。试验标准应采用连接的各种设备中 的最 低 标准。 油 浸 式 变 压器 及电抗 器 的绝缘试验应在充 满 合格油 ，静 置一定时间，待 气泡 消 除后方可进行。静 置时间按制造厂要求 执 行，当制造厂无规定时，电压等级为500kV 的，须 静 置72h 以上；220～ 330kV的，须 48h 以上； 11OkV 及以下的，须 24h 以上。 1.0.5 进行电气绝缘的测量和试验时，当只 有个 别项 目 达 不到 本标准的规定时，则 应根据全 面的试验记录进行综 合判 断 ，经 综 合判 断 认 为可以投 入运 行者 ，可以投 入运 行。 1.0.6 当电气设备的额定电压与 实 际 使 用的额定工作电压不同时，应按下列 规定确 定试验电压的标准： 1 采用额定电压较 高 的电气设备在于加强 绝缘时，应按照设备额定电压的试验标准进行； 2 2 采 用 较 高 电 压 等 级 的 电 气 设 备 在 ...
